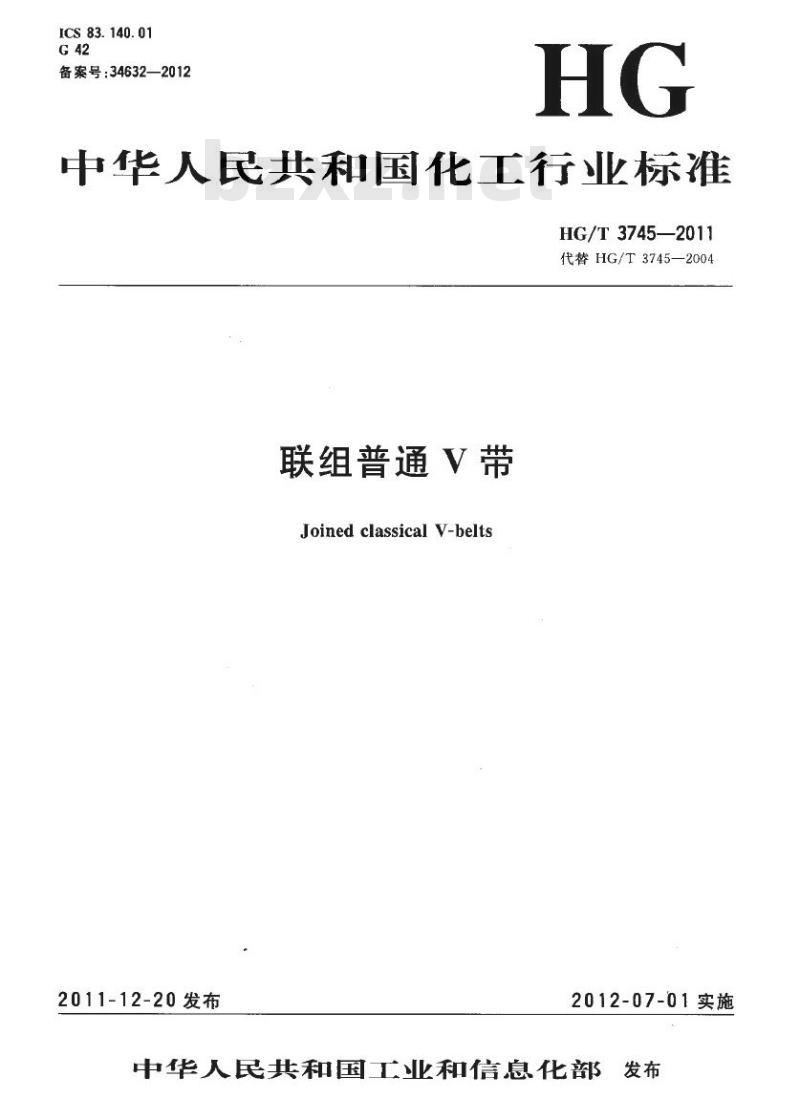

【HG化工标准】 代替 HG/T 3745-2004 联组普通 V 带

HG/T 3745-2011.Joined classical V-belts.

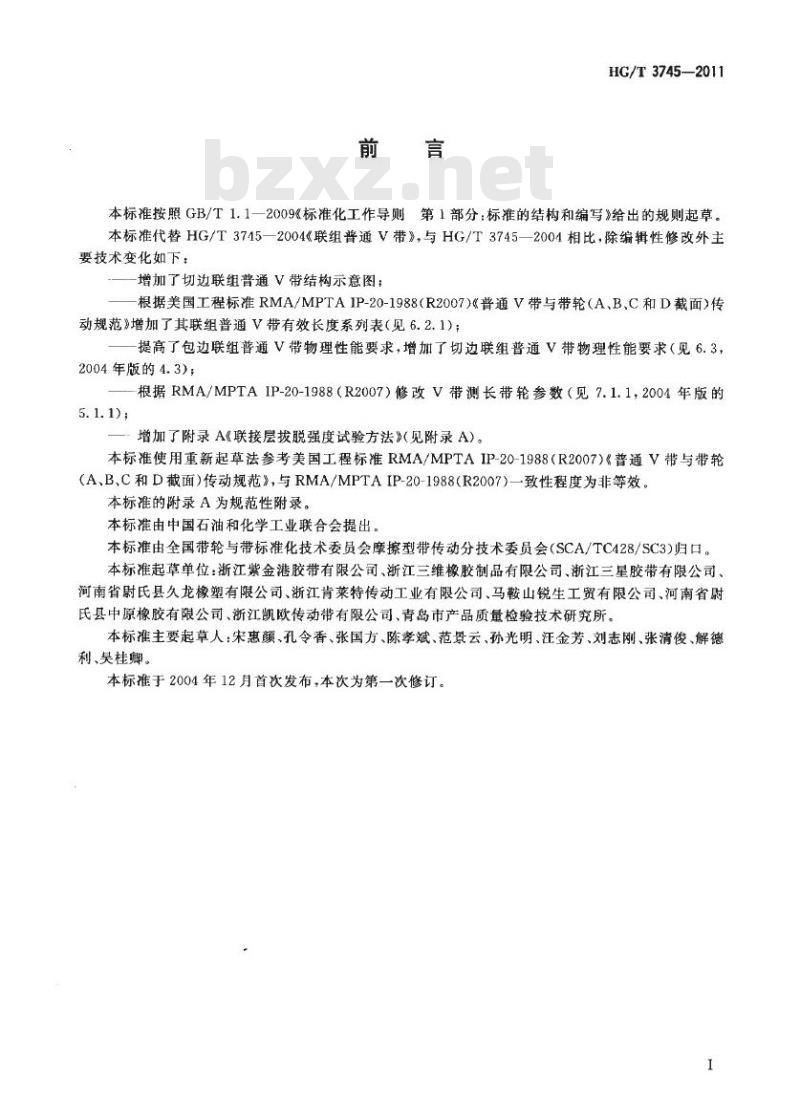

1范围
HG/T 3745规定了联组普通 V 带的产品结构、型号和标记、截面尺寸、要求、试验方法、检验规则及标志、标签、包装、运输和贮存。
HG/T 3745适用于一般的动力传动用联组普通 V 带。
2规范性引用文件
下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准,仅注日期的版本适用于本标准。凡是不注日期的引用标准,其最新版本(包括所有的修改单)适用于本标准。
GB/T 3686 V带拉伸强度和伸长率试验方法
GB/T 3688 V带线绳粘合强度试验方法
3结构
3.1联组普通 V 带根据结构分为包边联组普通 V 带和切边联组普通V带。

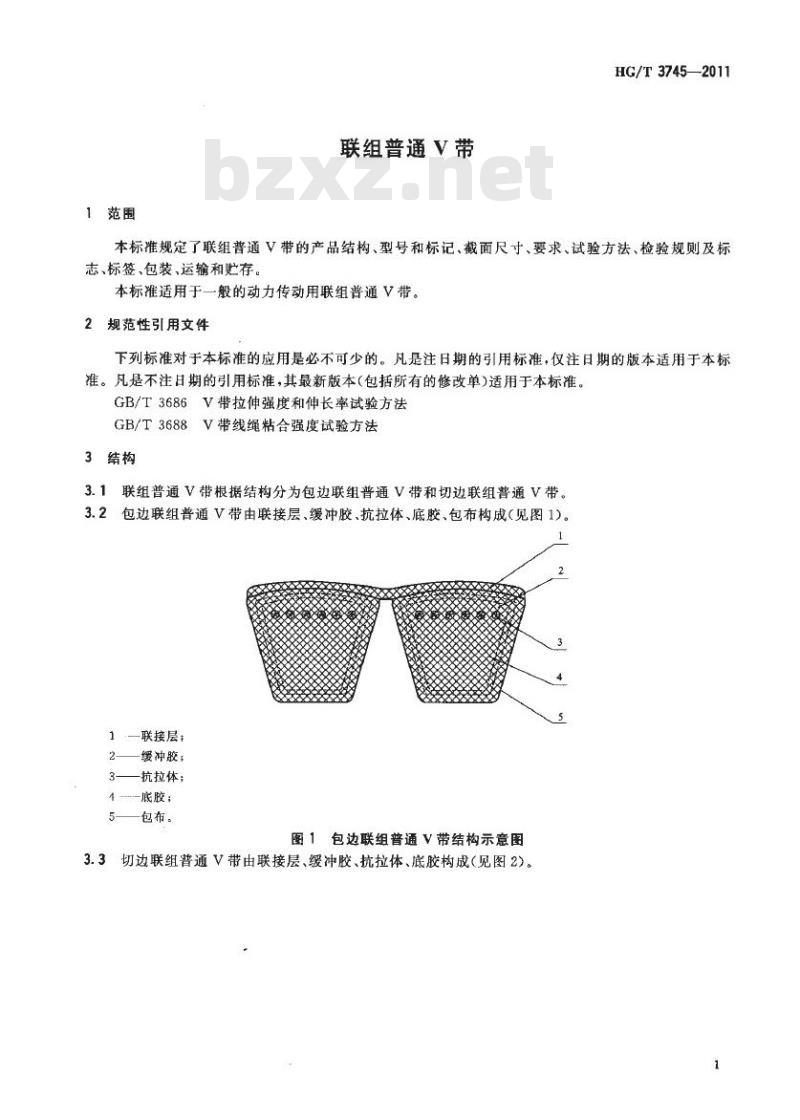

3.2包边联组普通 V 带由联接层、缓冲胶、抗拉体底胶、包布构成(见图1)。

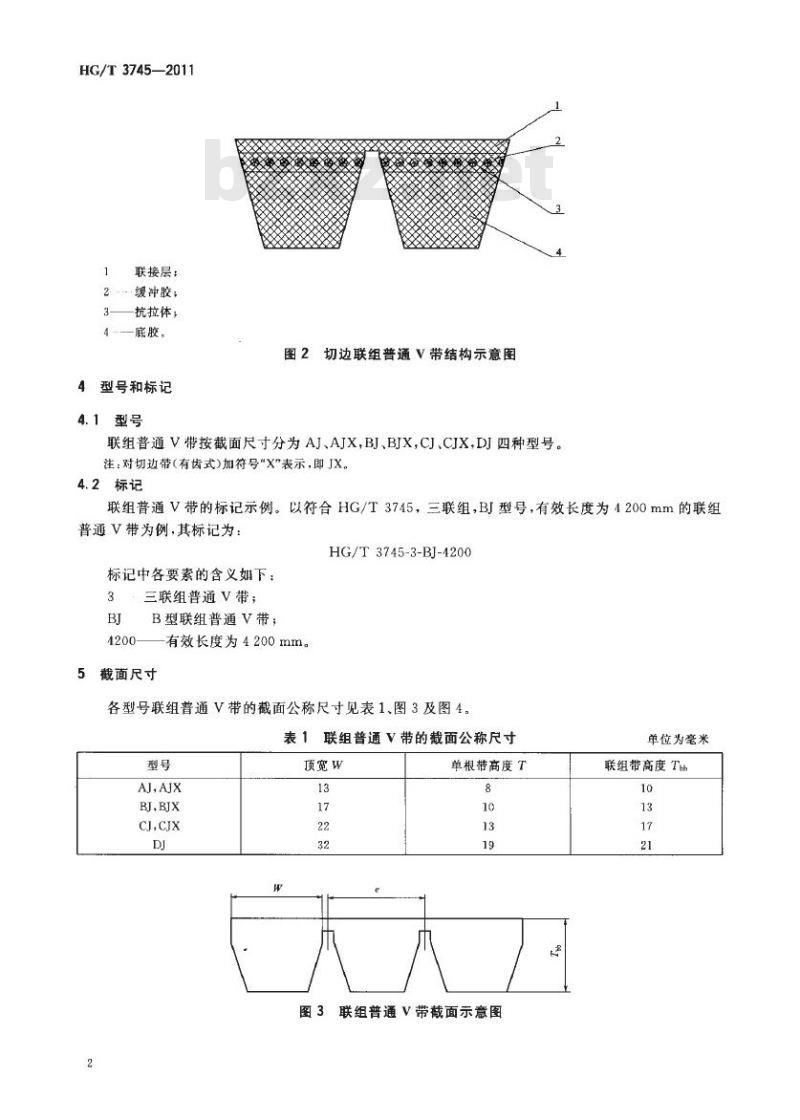

3.3切边联组普通V带由联接层、缓冲胶、抗拉体底胶构成(见图2)。
4型号和标记
4.1型号
联组普通V带按截面尺寸分为AJ、AJX，BJ、BJX，CJ、CJX,DJ四种型号。
注:对切边带(有齿式)加符号“X”表示,即JX。
4.2标记
联组普通V带的标记示例。以符合HG/T 3745，三联组,BJ型号,有效长度为4200mm的联组普通 V 带为例,其标记为:
HG/T 3745-3-BJ-4200
标记中各要素的含义如下:
3一三联组普通V带;
BJ一B型联组普通V带;
4200一有效长度为4 200 mm。
5截面尺寸

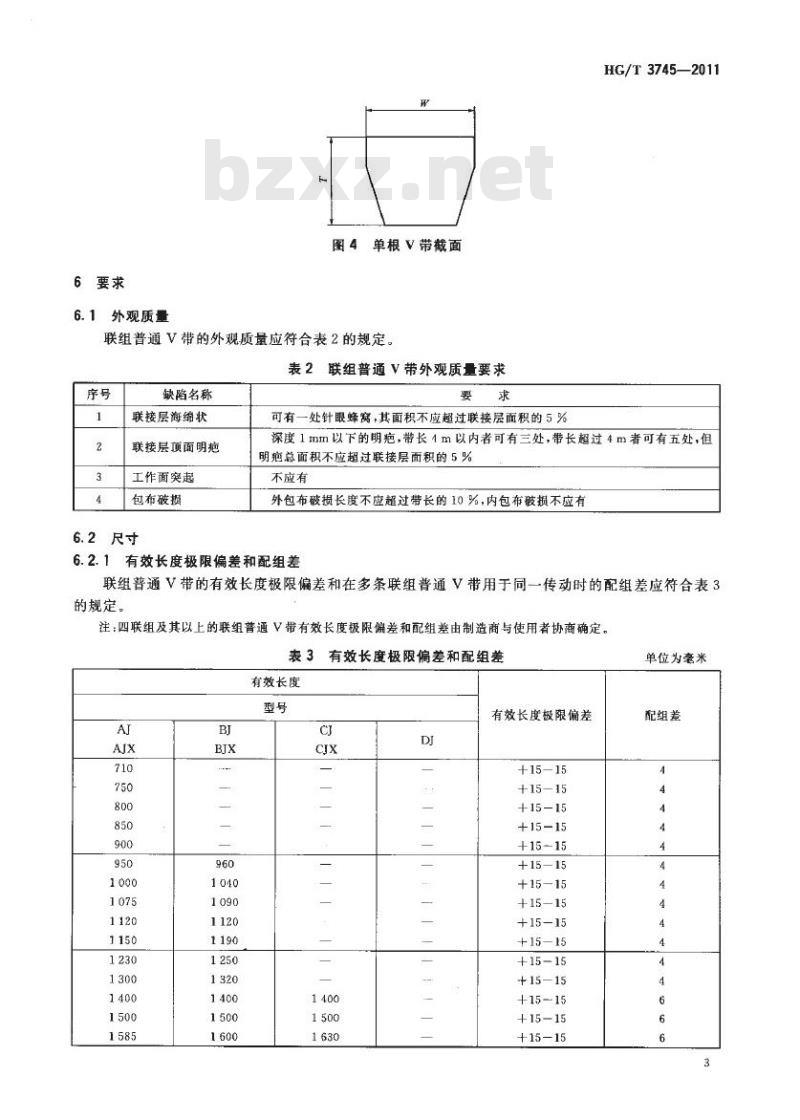

各型号联组普通V带的截面公称尺寸见表1、图3及图4。
