【GB国家标准】 电工钢带(片)绝缘涂层

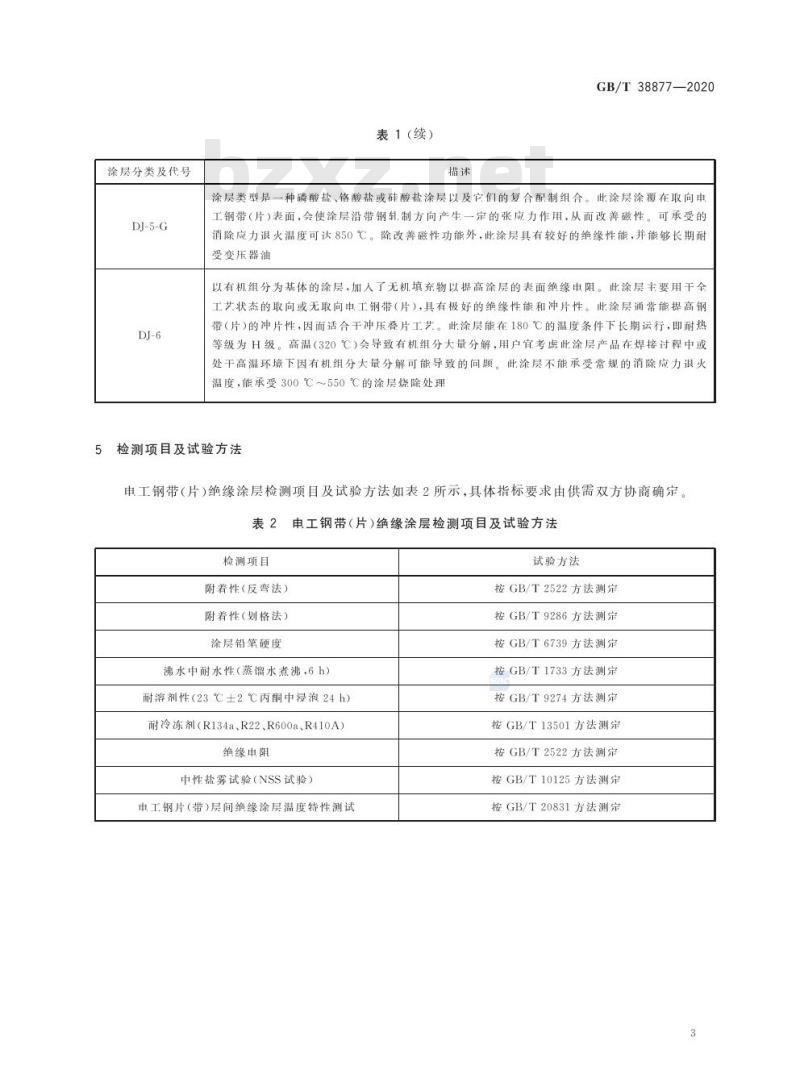

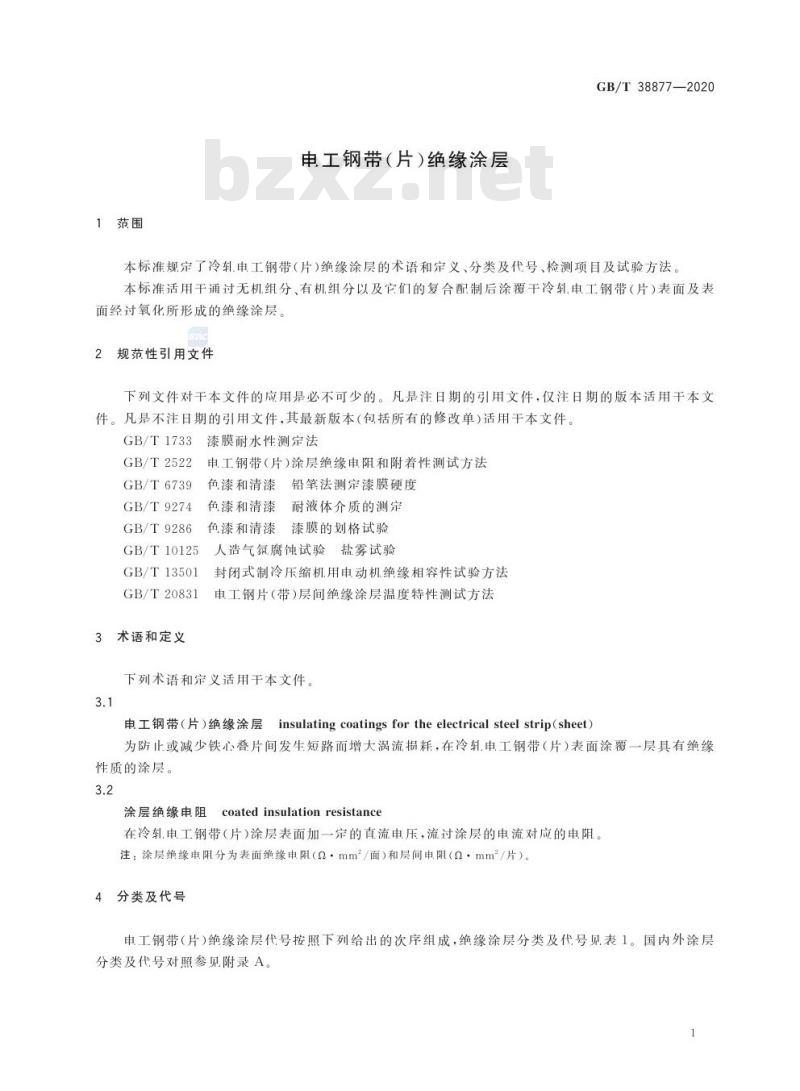

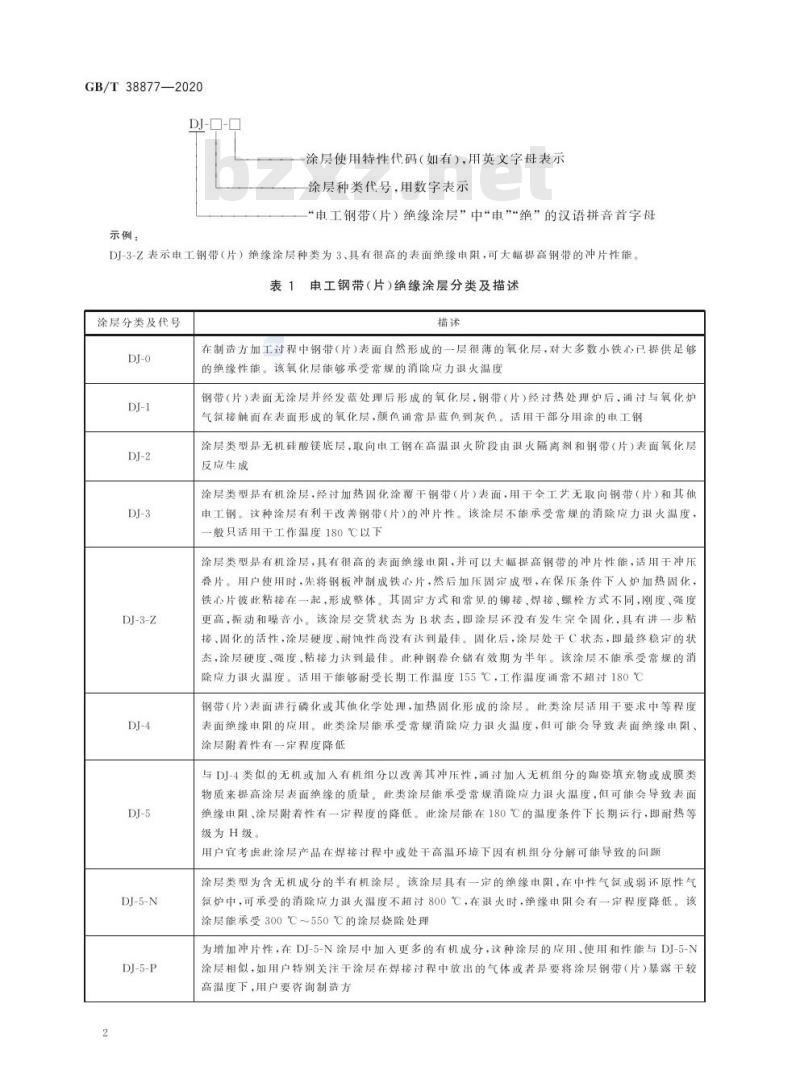

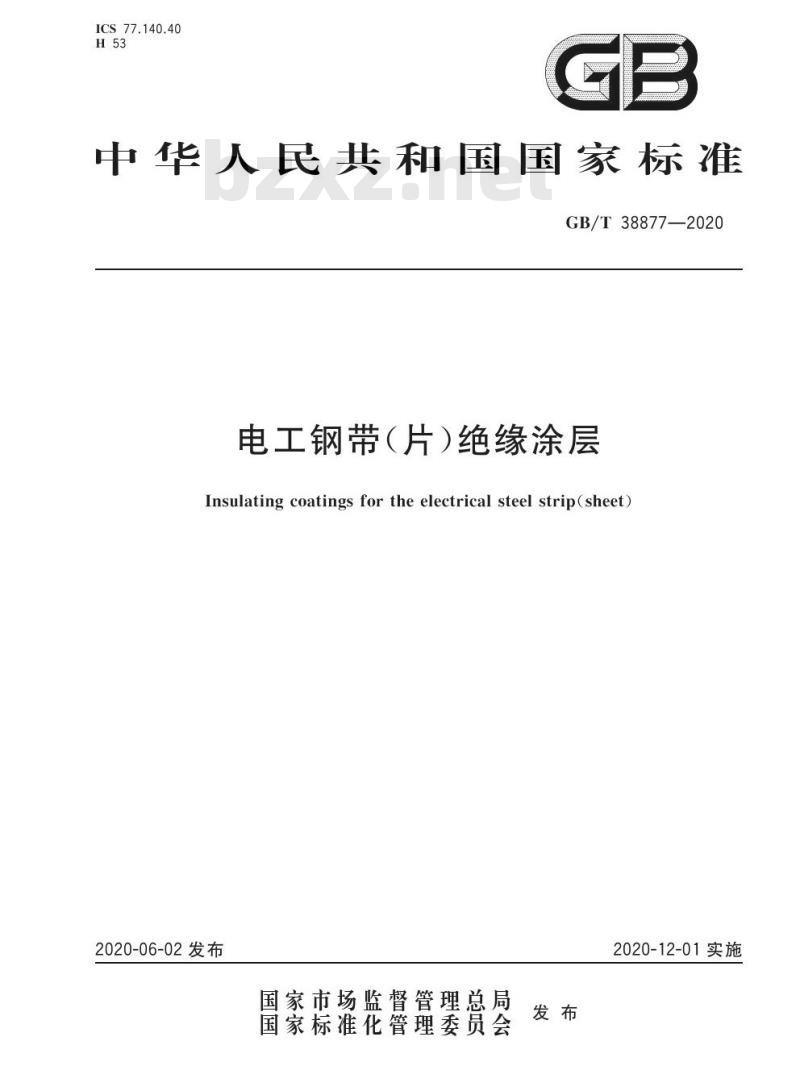

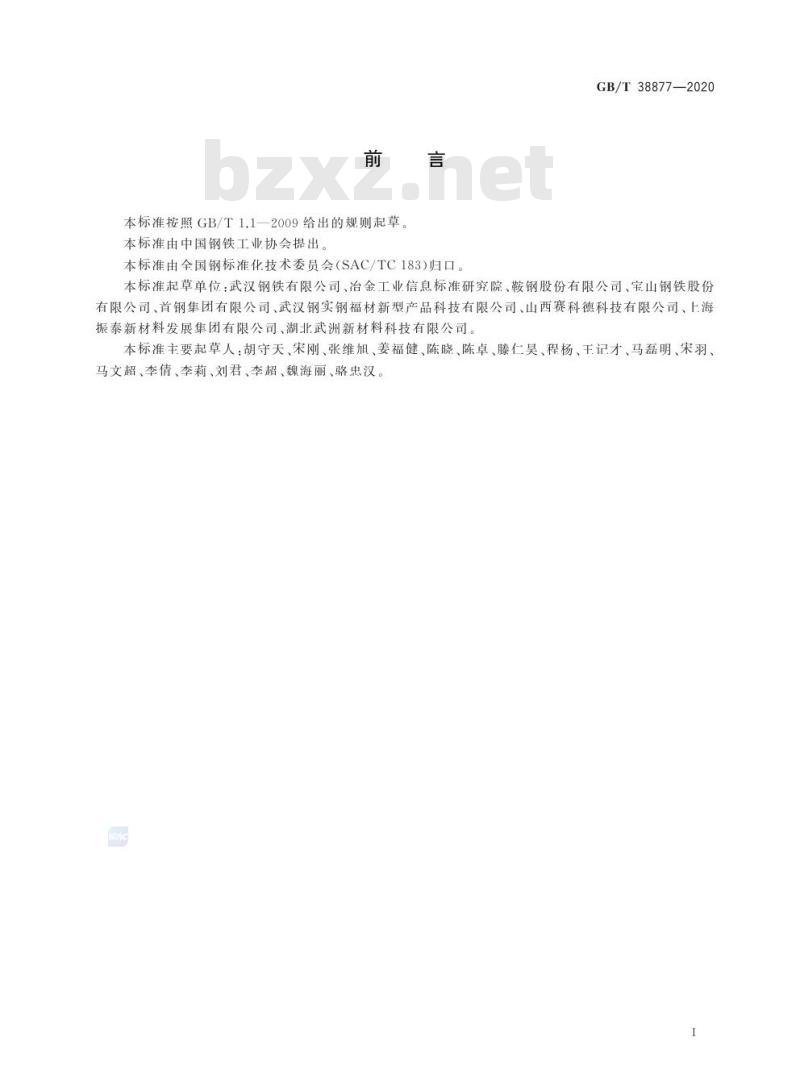

GB/T 38877—2020 电工钢带（片）绝缘涂层 Insulating coatings for the electrical steel strip(sheet) 发布日期：2020-06-02 实施日期：2020-12-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会 (SAC/TC183) 归口。 本标准起草单位：武汉钢铁有限公司、冶金工业信息标准研究院、鞍钢股份有限公司、宝山钢铁股份有限公司、首钢集团有限公司、武汉钢实钢福材新型产品科技有限公司、山西赛科德科技有限公司、上海振泰新材料发展集团有限公司、湖北武洲新材料科技有限公司。 本标准主要起草人：胡守天、宋刚、张旭、姜福健、陈晓、陈卓、滕仁昊、程杨、王记才、马磊明、宋羽、马文超、李倩、李莉、刘君、李超、魏海丽、骆忠汉。 1 范围 本标准规定了冷轧电工钢带（片）绝缘涂层的术语和定义、分类及代号、检测项目及试验方法。本标准适用于通过无机组分、有机组分以及它们的复合配制后涂覆于冷轧电工钢带（片）表面及表面经过氧化所形成的绝缘涂层。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1733 漆膜耐水性测定法 GB/T 2522 电工钢带（片）涂层绝缘电阻和附着性测试方法 GB/T 6739 色漆和清漆 GB/T 9274 铅笔法测定漆膜硬度 GB/T 9286 色漆和清漆耐液体介质的测定 GB/T 10125 色漆和清漆漆膜的划格试验 GB/T 13501 盐雾试验 GB/T 20831 封闭式制冷压缩机用电动机绝缘相容性试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 电工钢带（片）绝缘涂层 (insulating coatings for the electrical steel strip(sheet)) 为防止或减少铁心叠片间发生短路而增大涡流损耗，在冷轧电工钢带（片）表面涂覆一层具有绝缘性质的涂层。 3.2 涂层绝缘电阻 (coated insulation resistance) 在冷轧电工钢带（片）涂层表面加一定的直流电压，流过涂层的电流对应的电阻。 注：涂层绝缘电阻分为表面绝缘电阻（$lpha cdot ext{mm}^2/ ext{面}$）和层间电阻（$lpha cdot ext{mm}/ ext{片}$）。 4 分类及代号 电工钢带（片）绝缘涂层代号按照下列给出的次序组成，绝缘涂层分类及代号见表1。国内外涂层分类及代号对照参见附录A。 示例：DJ-3-Z 表示电工钢带（片）绝缘涂层种类为 3、具有很高的表面绝缘电阻，可大幅提高钢带的冲片性能。 表1 电工钢带（片）绝缘涂层分类及描述 - DJ-0：在制造方加工过程中钢带（片）表面自然形成的一层很薄的氧化层，对大多数小铁心已提供足够的绝缘性能。该氧化层能够承受常规的消除应力退火温度。 - DJ-1：钢带（片）表面无涂层并经发蓝处理后形成的氧化层，钢带（片）经过热处理炉后，通过与氧化炉气氛接触而在表面形成的氧化层，颜色通常是蓝色到灰色。 - DJ-2：无机硅酸镁底层，取向电工钢在高温退火阶段由退火隔离剂和钢带（片）表面氧化层反应生成。 - DJ-3：有机涂层，经过加热固化涂覆于钢带（片）表面，适用于无取向钢带（片）和其他电工钢。这种涂层有利于改善钢带（片）的冲片性。该涂层不能承受常规的消除应力退火温度，一般只适用于工作温度 180℃ 以下。 - DJ-3-Z：有机涂层，具有很高的表面绝缘电阻，并可以大幅提高钢带的冲片性能，适用于冲压叠片。用户使用时，先将钢板冲制成铁心片，然后加压固定成型，在保压条件下入炉加热固化，铁心片彼此粘接在一起，形成整体。其固定方式和常见的铆接、焊接、螺栓方式不同，刚度、强度更高，振动和噪音小。该涂层交货状态为 B 状态，即涂层还没有发生完全固化，具有进一步粘接、固化的活性，涂层硬度、耐蚀性尚没有达到最佳。固化后，涂层处于 C 状态，即最终稳定的状态，涂层硬度、强度、粘接力达到最佳。
