【GB国家标准】 球形石墨

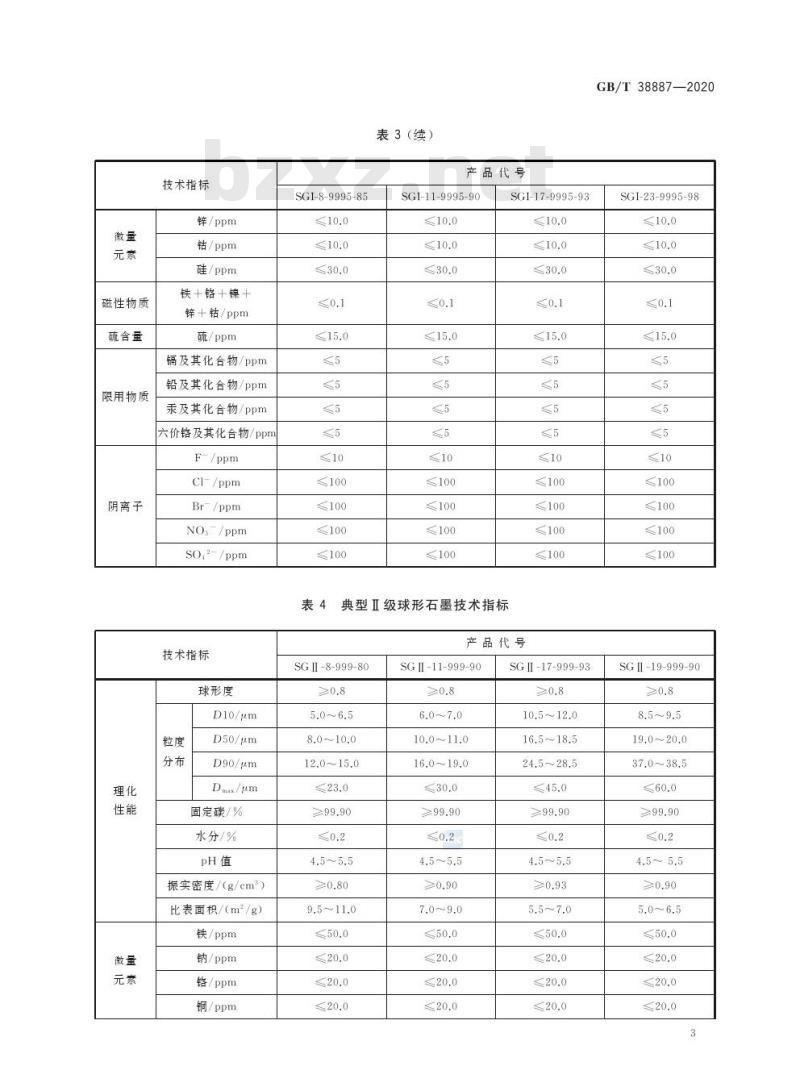

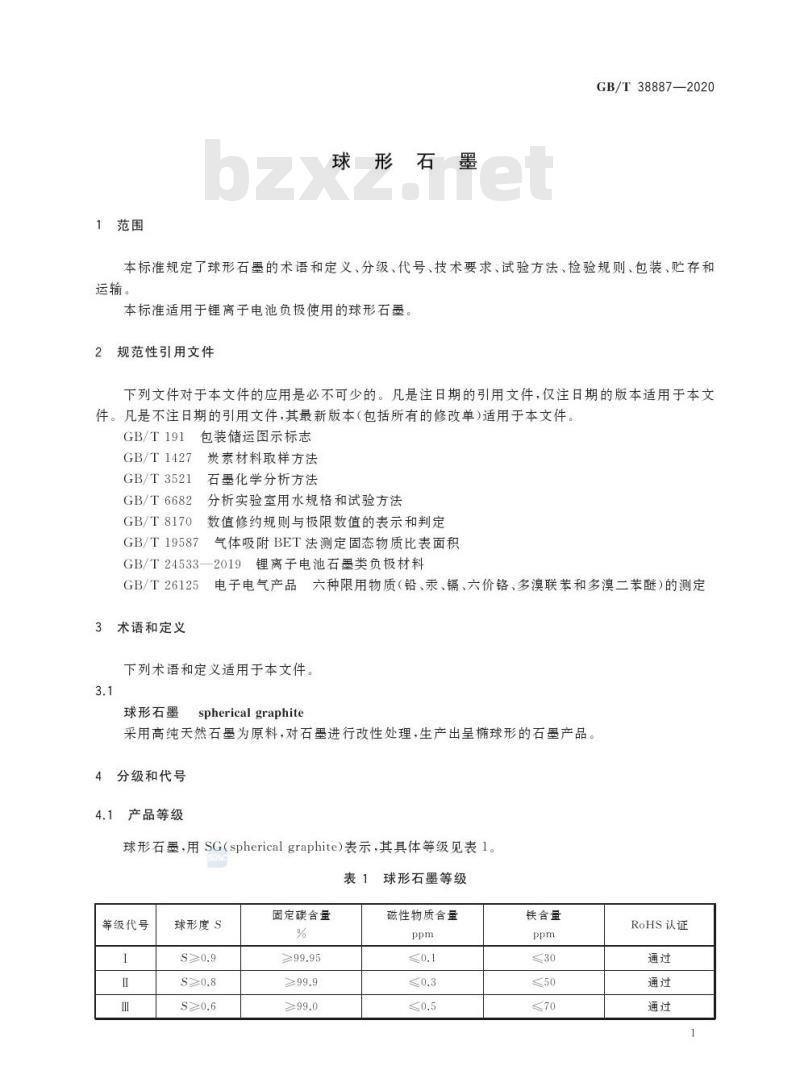

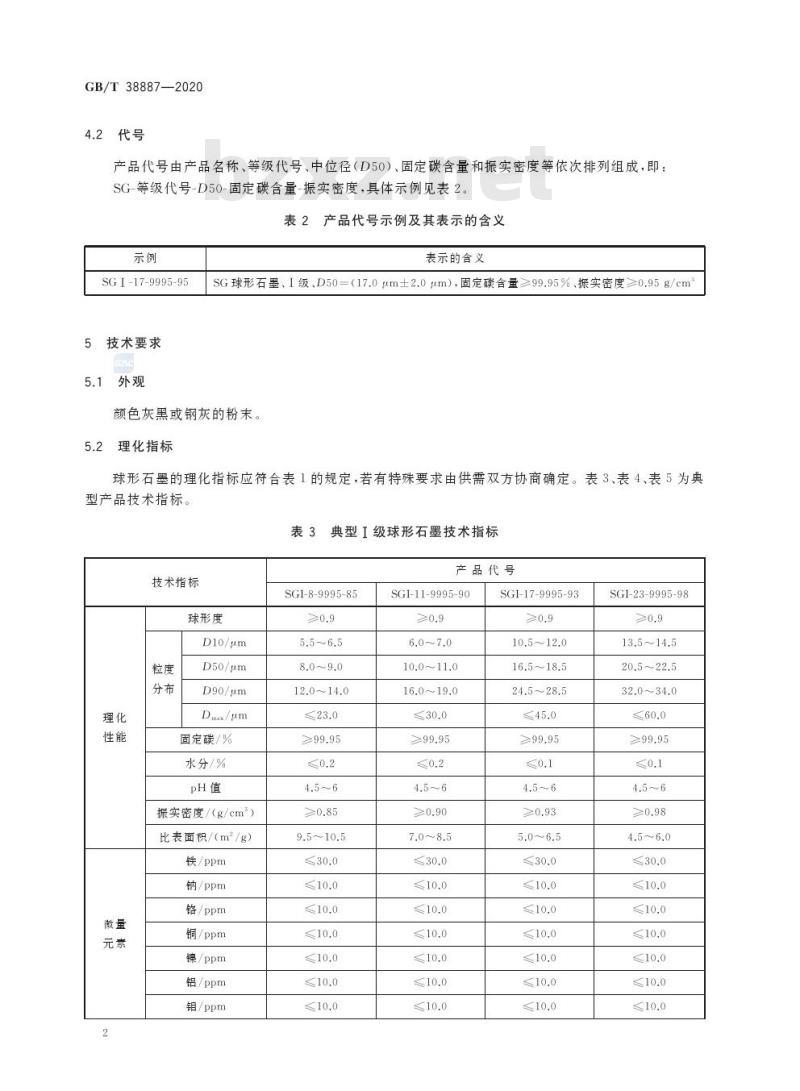

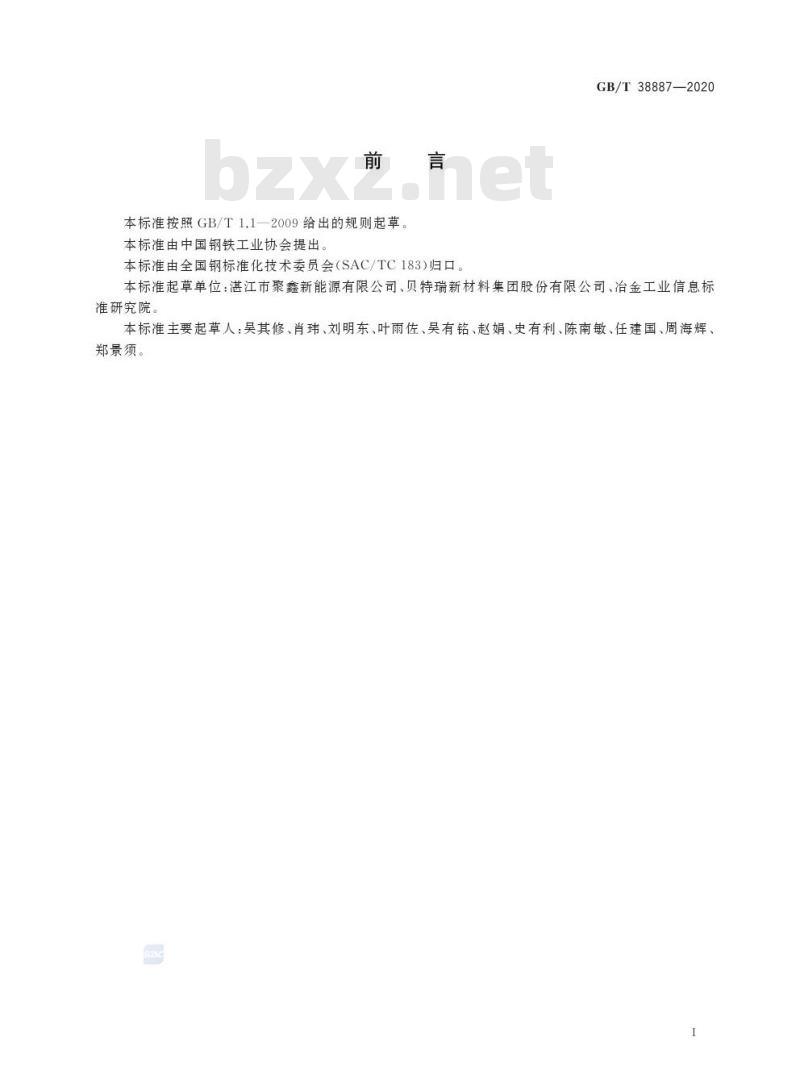

GB/T 38887—2020 球形石墨 Spherical graphite 发布日期：2020-06-02 实施日期：2020-12-01 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会 (SAC/TC183) 归口。 本标准起草单位：湛江市聚鑫新能源有限公司、贝特瑞新材料集团股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：吴其修、肖玮、刘明东、叶雨佐、吴有铭、赵娟、史有利、陈南敏、任建国、周海辉、郑景须。 1 范围 本标准规定了球形石墨的术语和定义、分级、代号、技术要求、试验方法、检验规则、包装、贮存和运输。本标准适用于锂离子电池负极使用的球形石墨。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装、储运图示标志 GB/T 1427 炭素材料取样方法 GB/T 3521 石墨化学分析方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 19587 气体吸附BET法测定固态物质比表面积 GB/T 24533—2019 锂离子电池石墨类负极材料 GB/T 26125 术语和定义 RoHS认证：电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定。 3 术语和定义 下列术语和定义适用于本文件： 3.1 球形石墨 (spherical graphite)：采用高纯天然石墨为原料，对石墨进行改性处理，生产出呈椭球形的石墨产品。 4 分级和代号 4.1 产品等级 球形石墨用 SG (spherical graphite) 表示，其具体等级见表 1。 表 1 球形石墨等级 等级 | 代号 | 球形度 S | 固定碳含量 % | 磁性物质含量 ppm | 铁含量 ppm | RoHS认证 ---|---|---|---|---|---|--- I | I | S ≥ 0.9 | ≥ 99.95 | 0.1 | 30 | 通过 II | II | S ≥ 0.8 | ≥ 99.9 | 0.3 | 50 | 通过 III | III | S ≥ 0.6 | ≥ 99.0 | 0.5 | 70 | 通过 4.2 代号 产品代号由产品名称、等级代号、中位径 (D50)、固定碳含量和振实密度等依次排列组成，即：SG-等级代号-D50-固定碳含量-振实密度。具体示例见表 2。 表 2 产品代号示例及其表示的含义 示例：SGI-17-9995-95 含义：SG球形石墨、I级、D50 = (17.0μm ± 2.0μm)，固定碳含量 ≥ 99.95%、振实密度 ≥ 0.95g/cm。 5 技术要求 5.1 外观 颜色为灰黑或钢灰的粉末。 5.2 理化指标 球形石墨的理化指标应符合表 1 的规定，若有特殊要求由供需双方协商确定。表 3 为典型产品技术指标。 表 3 典型 I 级球形石墨技术指标示例： 1. SGI-8-9995-85：球形度 ≥ 0.9；粒度分布 D10: 5.5~6.5μm, D50: 8.0~9.0μm, D90: 12.0~14.0μm, Dmax: 23.0μm；固定碳 ≥ 99.95%；水分 0.2%；pH 值 4.5~6；振实密度 ≥ 0.85g/cm；比表面积 9.5~10.5m²/g；铁 30.0ppm；钠 10.0ppm；微量元素 (Cr, Cu, Ni, Al, Mo) ≤ 10.0ppm。 2. SGI-11-9995-90：球形度 ≥ 0.9；粒度分布 D10: 6.0~7.0μm, D50: 10.0~11.0μm, D90: 16.0~19.0μm, Dmax: 30.0μm；固定碳 99.95%；水分 0.2%；pH 值 4.5~6；振实密度 ≥ 0.90g/cm；比表面积 7.0~8.5m²/g；铁 30.0ppm；钠 ≤ 10.0ppm；微量元素 ≤ 10.0ppm。 3. SGI-17-9995-93：球形度 ≥ 0.9；粒度分布 D10: 10.5~12.0μm, D50: 16.5~18.5μm, D90: 24.5~28.5μm, Dmax: 45.0μm；固定碳 ≥ 99.95%；水分 0.1%；pH 值 4.5~6；振实密度 ≥ 0.93g/cm；比表面积 5.0~6.5m²/g；铁 30.0ppm；钠 10.0ppm；微量元素 ≤ 10.0ppm。 4. SGI-23-9995-98：球形度 ≥ 0.9；粒度分布 D10: 13.5~14.5μm, D50: 20.5~22.5μm, D90: 32.0~34.0μm, Dmax: 60.0μm；固定碳 ≥ 99.95%；水分 0.1%。
