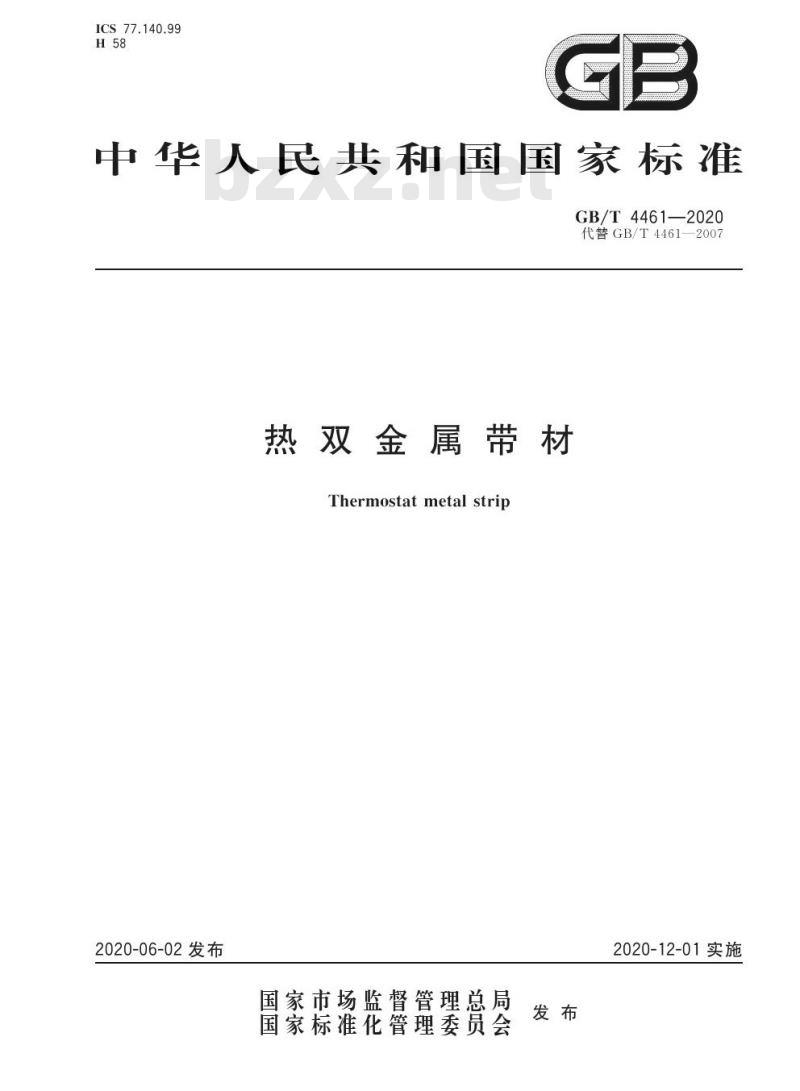

【GB国家标准】 热双金属带材

ICS77.140.99
中华人民共和国国家标准
GB/T4461—2020
代替GB/T4461—2007
热双金属带材
Thermostat metal strip
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施

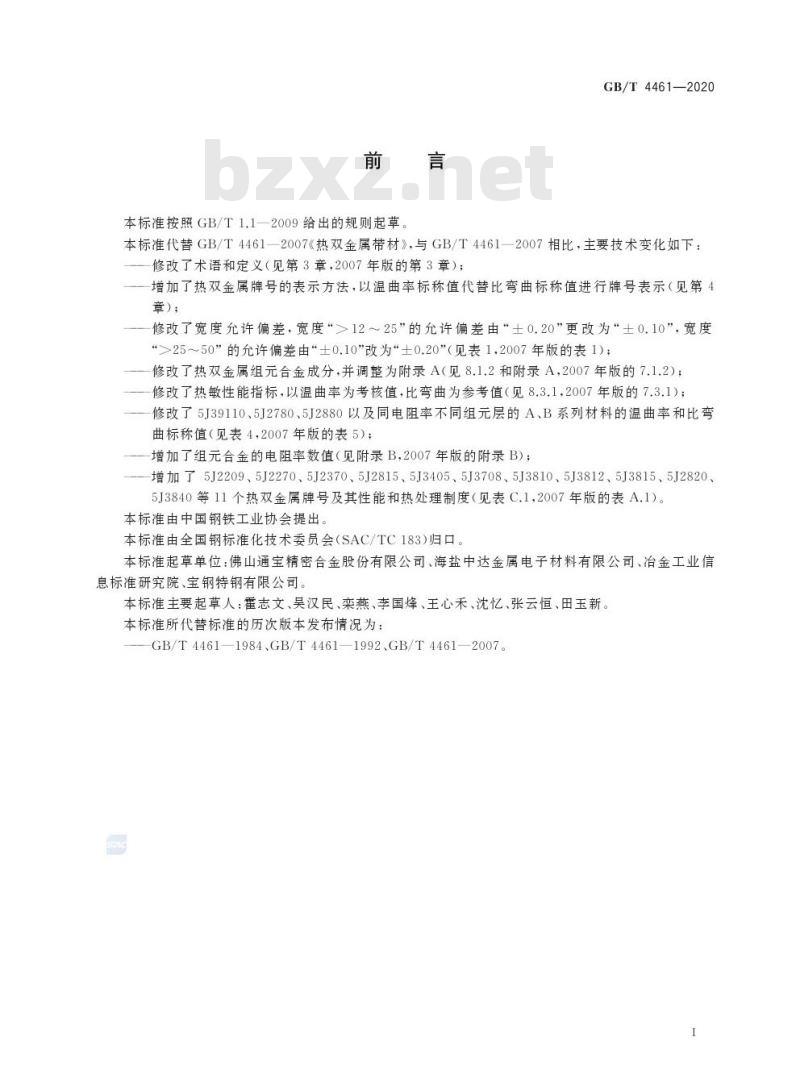

本标准按照GB/T1.1一2009给出的规则起草GB/T4461—2020
本标准代替GB/T4461—2007《热双金属带材》，与GB/T4461—2007相比，主要技术变化如下：修改了术语和定义（见第3章，2007年版的第3章）；-增加了热双金属牌号的表示方法，以温曲率标称值代替比弯曲标称值进行牌号表示（见第4章）；
一修改了宽度允许偏差，宽度“>12～25”的允许偏差由“士0.20”更改为“士0.10”，宽度“>25～50”的允许偏差由“±0.10”改为“士0.20”（见表1,2007年版的表1)；一修改了热双金属组元合金成分，并调整为附录A（见8.1.2和附录A，2007年版的7.1.2)；一修改了热敏性能指标，以温曲率为考核值，比弯曲为参考值（见8.3.1，2007年版的7.3.1）一修改了5J39110、5J2780、5J2880以及同电阻率不同组元层的A、B系列材料的温曲率和比弯曲标称值（见表4，2007年版的表5）；增加了组元合金的电阻率数值（见附录B，2007年版的附录B）；——增加了5J2209、5J2270、5J2370、5J2815、5J3405、5J3708、5J3810、5J3812、5J3815、5J2820、5J3840等11个热双金属牌号及其性能和热处理制度（见表C.1,2007年版的表A.1）。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：佛山通宝精密合金股份有限公司、海盐中达金属电子材料有限公司、冶金工业信息标准研究院、宝钢特钢有限公司。本标准主要起草人：霍志文、吴汉民、栾燕、李国烽、王心禾、沈忆、张云恒、田玉新。本标准所代替标准的历次版本发布情况为：-GB/T4461—1984、GB/T4461—1992、GB/T44612007。SAC

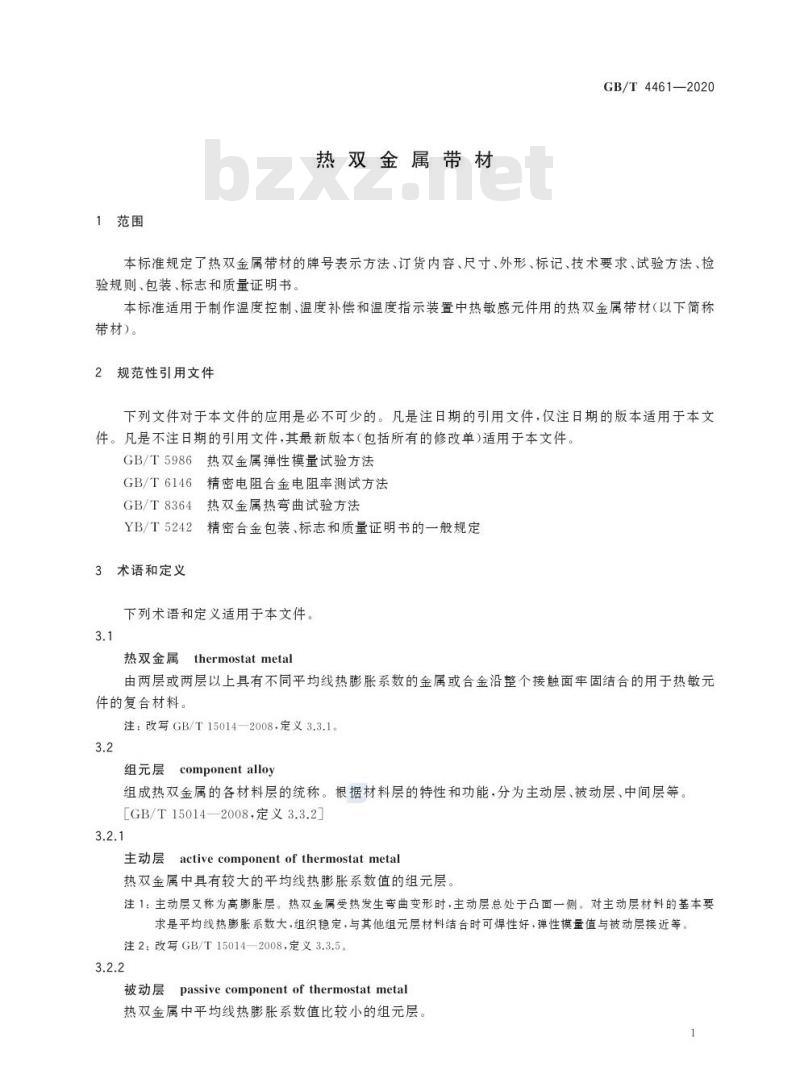

1范围
热双金属带材
GB/T4461—2020
本标准规定了热双金属带材的牌号表示方法、订货内容、尺寸、外形、标记、技术要求、试验方法、检验规则、包装、标志和质量证明书本标准适用于制作温度控制、温度补偿和温度指示装置中热敏感元件用的热双金属带材（以下简称带材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T5986热双金属弹性模量试验方法GB/T6146精密电阻合金电阻率测试方法GB/T8364热双金属热弯曲试验方法YB/T5242精密合金包装、标志和质量证明书的一般规定3术语和定义
下列术语和定义适用于本文件
热双金属thermostatmetal
由两层或两层以上具有不同平均线热膨胀系数的金属或合金沿整个接触面牢固结合的用于热敏元件的复合材料
注：改写GB/T15014—2008，定义3.3.1。3.2
组元层componentalloy
组成热双金属的各材料层的统称。根据材料层的特性和功能，分为主动层、被动层、中间层等。[GB/T15014—2008，定义3.3.2]3.2.1
主动层activecomponentofthermostatmetal热双金属中具有较大的平均线热膨胀系数值的组元层注1：主动层又称为高膨胀层。热双金属受热发生弯曲变形时，主动层总处于凸面一侧。对主动层材料的基本要求是平均线热膨胀系数大，组织稳定，与其他组元层材料结合时可焊性好，弹性模量值与被动层接近等注2：改写GB/T15014—2008，定义3.3.5，3.2.2
被动层passivecomponentofthermostatmetal热双金属中平均线热膨胀系数值比较小的组元层1
GB/T4461—2020

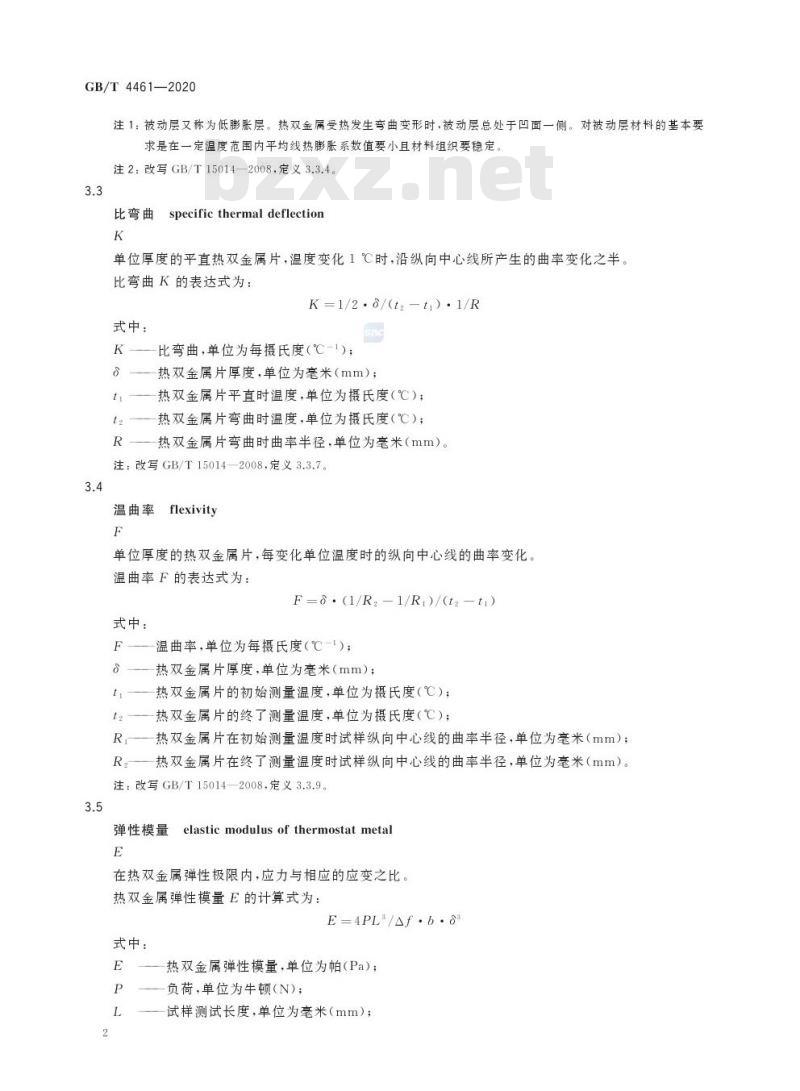

注1：被动层又称为低膨胀层。热双金属受热发生弯曲变形时，被动层总处于凹面一侧。对被动层材料的基本要求是在一定温度范围内平均线热膨胀系数值要小且材料组织要稳定注2：改写GB/T15014—2008，定义3.3.4。3.3
specificthermal deflection
比弯曲
单位厚度的平直热双金属片，温度变化1℃时，沿纵向中心线所产生的曲率变化之半比弯曲K的表达式为：
K=1/2·0/(t2-ti)·1/R
式中：
K——比弯曲，单位为每摄氏度（℃-1)：热双金属片厚度，单位为毫米（mm）；热双金属片平直时温度，单位为摄氏度（℃）；t
热双金属片弯曲时温度，单位为摄氏度（℃）；R
热双金属片弯曲时曲率半径，单位为毫米（mm）。注：改写GB/T15014—2008，定义3.3.7。3.4
flexivity
温曲率
单位厚度的热双金属片，每变化单位温度时的纵向中心线的曲率变化温曲率F的表达式为：
F=.(1/R2-1/R.)/(t2—t)
式中：
F——温曲率，单位为每摄氏度（℃-)；热双金属片厚度，单位为毫米（mm）；热双金属片的初始测量温度，单位为摄氏度（℃）；t,
t2———热双金属片的终了测量温度，单位为摄氏度（℃）；R，一热双金属片在初始测量温度时试样纵向中心线的曲率半径，单位为毫米（mm）；R2一热双金属片在终了测量温度时试样纵向中心线的曲率半径，单位为毫米（mm）。注：改写GB/T15014—2008，定义3.3.9。3.5
弹性模量
elasticmodulusofthermostatmetalE
在热双金属弹性极限内，应力与相应的应变之比。热双金属弹性模量E的计算式为：E=4PL\/Af.b·0
式中：
热双金属弹性模量，单位为帕（Pa)；负荷，单位为牛顿(N)；
试样测试长度，单位为毫米（mm）；Af一挠度变量平均值，单位为毫米（mm）；6
一试样宽度，单位为毫米（mm）；8

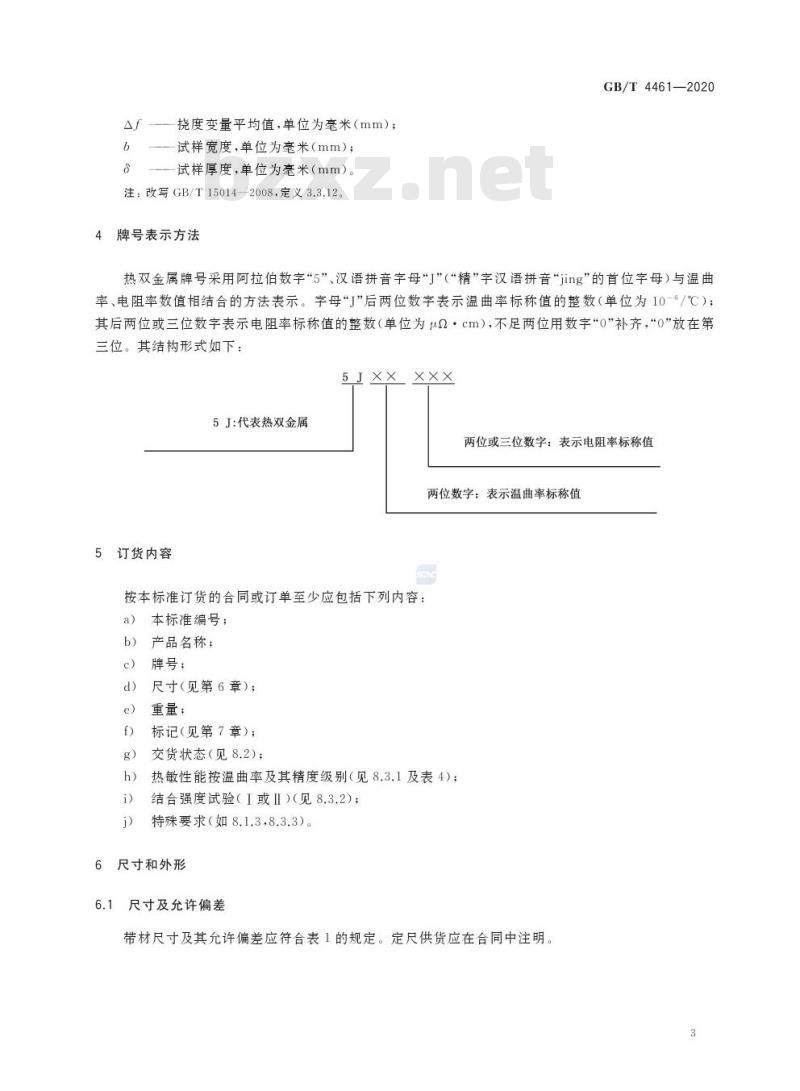

试样厚度，单位为毫米（mm）。注：改写GB/T15014—2008，定义3.3.12。4牌号表示方法
GB/T4461—2020
热双金属牌号采用阿拉伯数字“5”、汉语拼音字母“J”（“精”字汉语拼音“jing”的首位字母）与温曲率、电阻率数值相结合的方法表示。字母“J”后两位数字表示温曲率标称值的整数（单位为10-/℃）；其后两位或三位数字表示电阻率标称值的整数（单位为μα·cm），不足两位用数字“0\补齐，“0”放在第三位。其结构形式如下：
5J:代表热双金属
两位或三位数字：表示电阻率标称值两位数字：表示温曲率标称值
订货内容
按本标准订货的合同或订单至少应包括下列内容：a）
本标准编号；
产品名称；
牌号；
尺寸（见第6章）；
重量；
标记（见第7章）；
交货状态（见8.2)；
热敏性能按温曲率及其精度级别（见8.3.1及表4)；结合强度试验（I或Ⅱ）（见8.3.2）；特殊要求（如8.1.3，8.3.3）。尺寸和外形
尺寸及允许偏差
带材尺寸及其允许偏差应符合表1的规定。定尺供货应在合同中注明，3
GB/T4461—2020
公称尺寸
0.10~0.25
>0.25~0.50
>0.50~0.95
>0.95~1.50
>1.50~3.00
允许偏差
带材尺寸及其允许偏差
公称尺寸
>12~25
>25~50
允许偏差
公称尺寸
≥500
“在厚度公差带不变的情况下，根据需方要求，并在合同中注明，允许按负偏差供货。长度尺寸允许偏差只适用于定尺供货。2外形
带材的组元层间应结合牢固，不应有分层、边缘裂口。带材不应有严重扭曲。
带材每米镰刀弯应不大于3mm。
带材的纵向和横向曲率半径应符合表2的规定。表2带材的纵向和横向曲率半径
钢带公称厚度
7标记
纵向曲率半径
不小于
单位为毫米
允许偏差
单位为毫米
横向曲率半径
热双金属带材的被动层应有与牌号相对应的连续标记。如果有其他要求或不需要标记时应在合同中注明。
8技术要求
牌号、组元层及特性
热双金属的牌号、组元层合金牌号及热双金属主要特性见表3。组元层合金的化学成分参见附录A，膨胀系数及电阻率参见附录B，根据需方要求，经供需双方协商，并在合同中注明，可供应表3牌号以外的带材。8.1.3
新牌号
5J39110
5J28140
5J28120
5J2780
5J2580
5J2880
5J2613
5J2616
5J1817
5J2270
5J2370
5J1970
5J1356
5J2606
5J2506
5J2709
5J2609
5J2711
5J2611
5J2815
5J2817
5J2617
5J2520
5J2320
5J2625
5J2425
5J2630
5J2530
5J2733
5J2533
旧牌号
5J20110
5J14140
5J15120
5J1480
5J1380
5J1580
5J1413
5J1416
5J1017
5J1070
5J0756
5J1306A
5J1306B
5J1309A
5J1309B
5J1411A
5J1411B
5J1417A
5J1417B
5J1320A
5J1320B
5J1325A
5J1325B
5J1430A
5J1430B
5J1433A
5J1433B
牌号、组元层及特性
组元层合金牌号
主动层
Mn72Nil10Cu18
（Mn75Ni15Cu10）
Mn72Ni10Cu18
（Mn75Ni15Cu10）
Mn72Nil10Cu18
（Mn75Ni15Cu10）
Ni22Cr3
Ni19Mn7
Ni20Mn6
Cu62Zn38
Cu62Zn38
Ni22Cr3
Ni20Mn6
Ni19Cr11
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3免费标准下载网bzxz
中间层
Ni(Cu)
Ni(Cu)
被动层
Ni45Cr6
GB/T4461—2020
主要特性
高敏感、高电阻、中低温用
中敏感、高电阻、中低温用
中敏感、高电阻、中低温用
中敏感、中电阻、中低温用
中敏感、中电阻、中低温用
中敏感、中电阻、中低温用
中敏感、低电阻、高导热
中敏感、低电阻、高导热
中敏感、低电阻、中低温用
中敏感、中电阻、较高温用
中敏感、中电阻、较高温用
中敏感、中电阻、较高温用
低敏感、中电阻、高温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
GB/T4461—2020
新牌号
5J2735
5J2535
5J2740
5J2640
5J2845
5J2645
5J2850
5J2650
5J2855
5J2655
5J2209
5J3405
5J3708
5J3810
5J3812
5J3815
5J3820
5J3840
5J2075
5J2085
旧牌号
5J1435A
5J1435B
5J1440A
5J1440B
5J1445A
5J1445B
5J1450A
5J1450B
5J1455A
5J1455B
5J1075
5J1085
主动层
表3（续）
组元层合金牌号
中间层
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Ni22Cr3
Ni20Mn6
Mn72Nil0Cul8
Mn72Ni10Cu18
Mn72Nil0Cul8
Mn72Ni10Cul8
Mn72Nil0Cul8
Mn72Nil0Cul8
Mn72Ni10Cu18
Nil6Cr1l
Mn15Ni10Cr
被动层
Ni20Co26Cr8
Ni36Nb
主要特性
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中低温用
中敏感、电阻系列、中温低用
中敏感、电阻系列、中低温用
中敏感、电阻系列、较高温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
高敏感、电阻系列、中低温用
中敏感、耐蚀、高强度
中敏感、耐蚀、高强度
后缀字母A、B分别表示被动层相同、主动层不同但温曲率和电阻率整数值相同的两种热双金属牌号允许采用括号内的合金，
交货状态
带材一般以冷轧状态成卷或直条交货。具体交货状态应在合同中注明。8.3
8.3.1带材试样经热处理后的温曲率应符合表4的规定，推荐的热处理制度参见附录C。温曲率允许偏差级别（I或ⅡI）应在合同中注明8.3.2带材的电阻率和结合强度应符合表4中的规定。结合强度试验（I或Ⅱ）由供需双方协商确定选择一种。
8.3.3根据需方要求，并在合同中注明，可测量带材试样经热处理后的弹性模量，其弹性模量值应符合表4的规定。
8.3.4根据需方要求，经供需双方协商，并在合同中注明，可供应表4规定性能以外的带材。6
GB/T4461—2020
002~02-
002~02
000~02
00002-
00202-
士业业
%2千%S千
