【GB国家标准】 高强度低膨胀合金

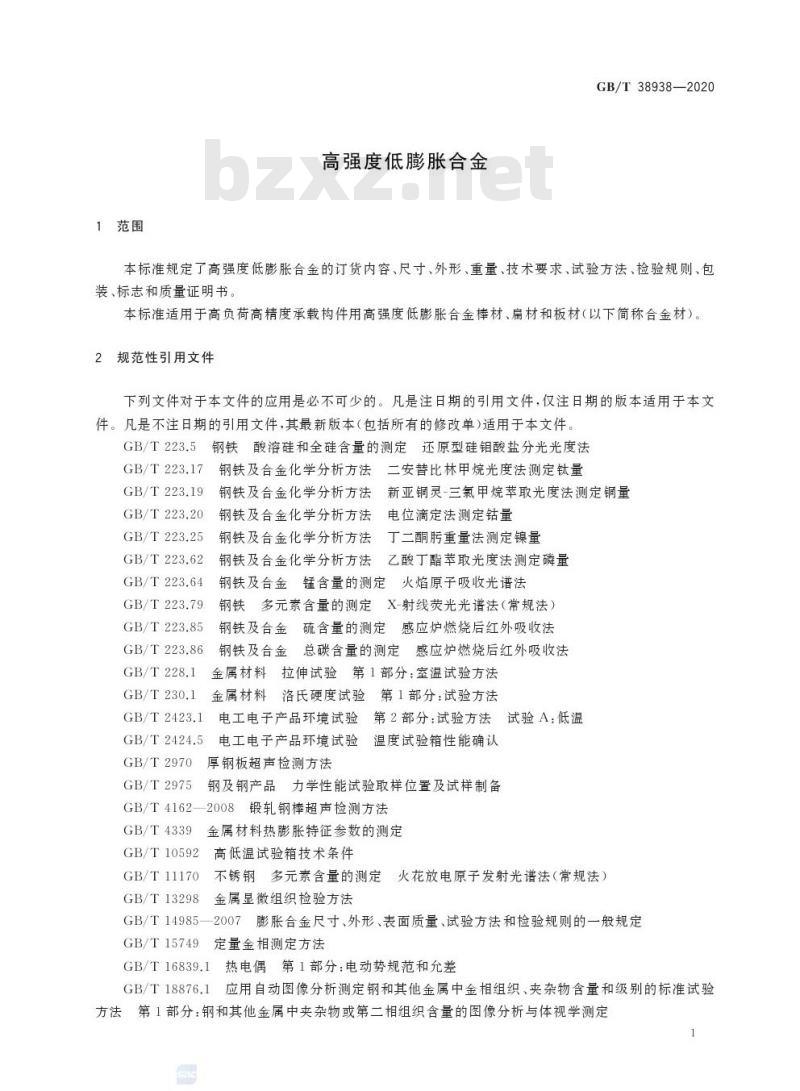

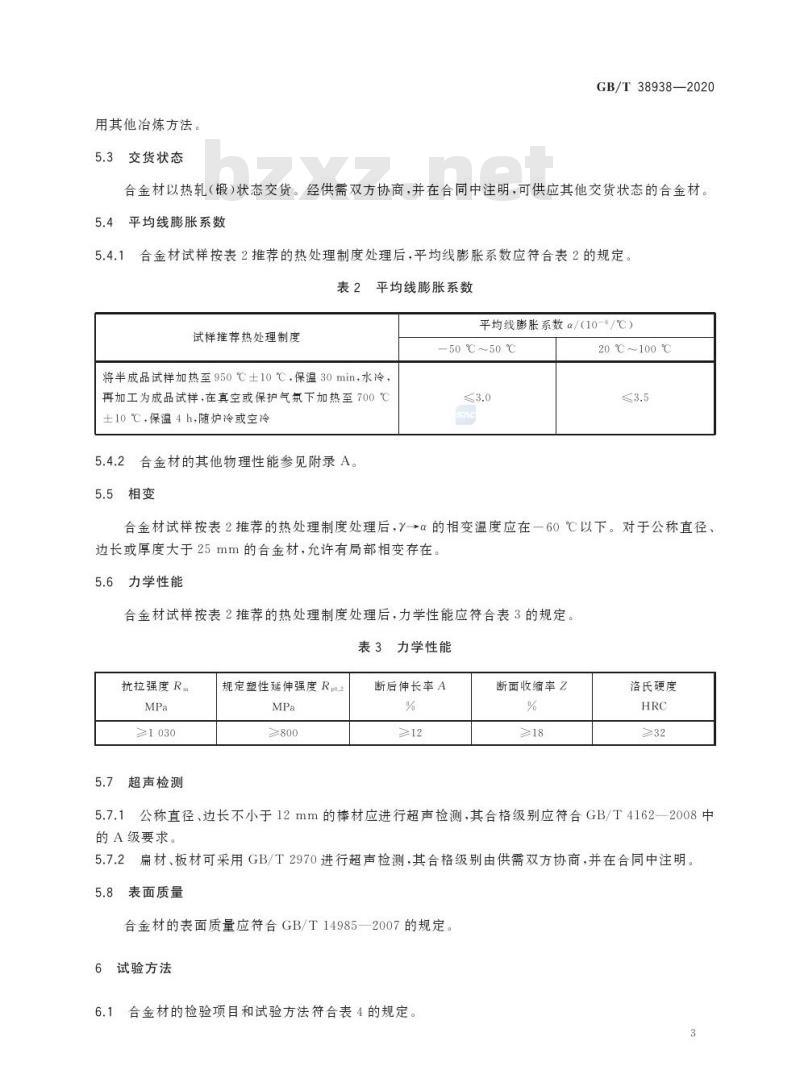

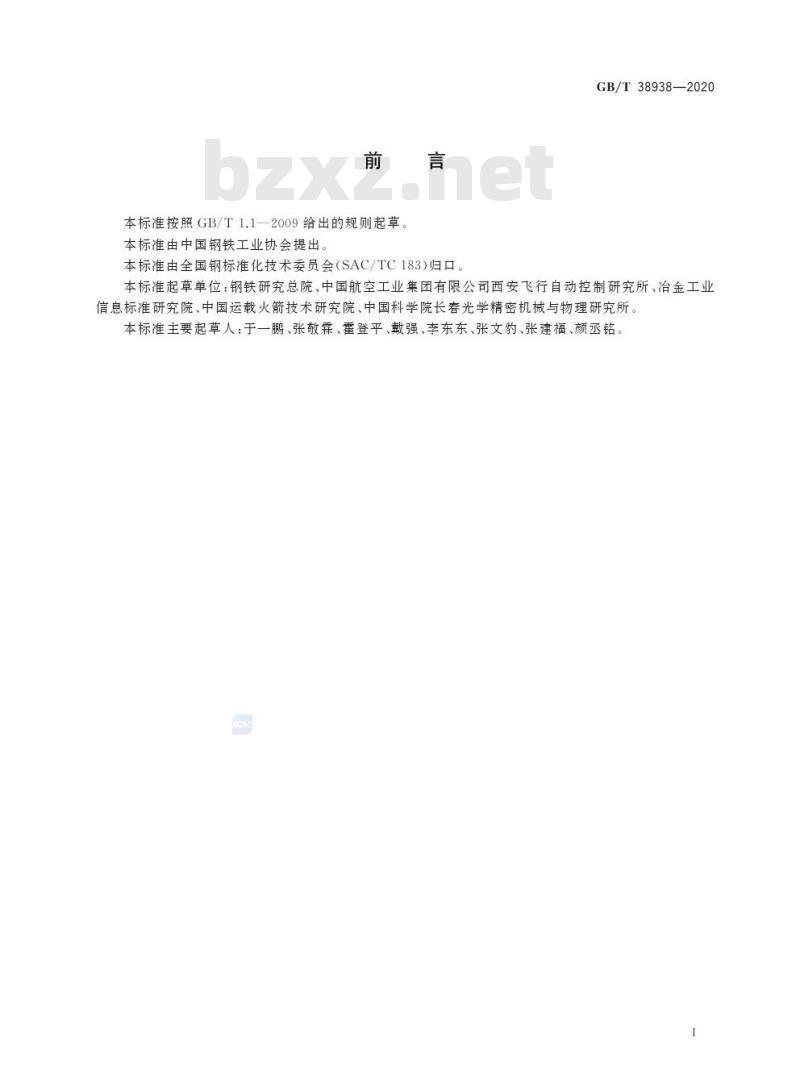

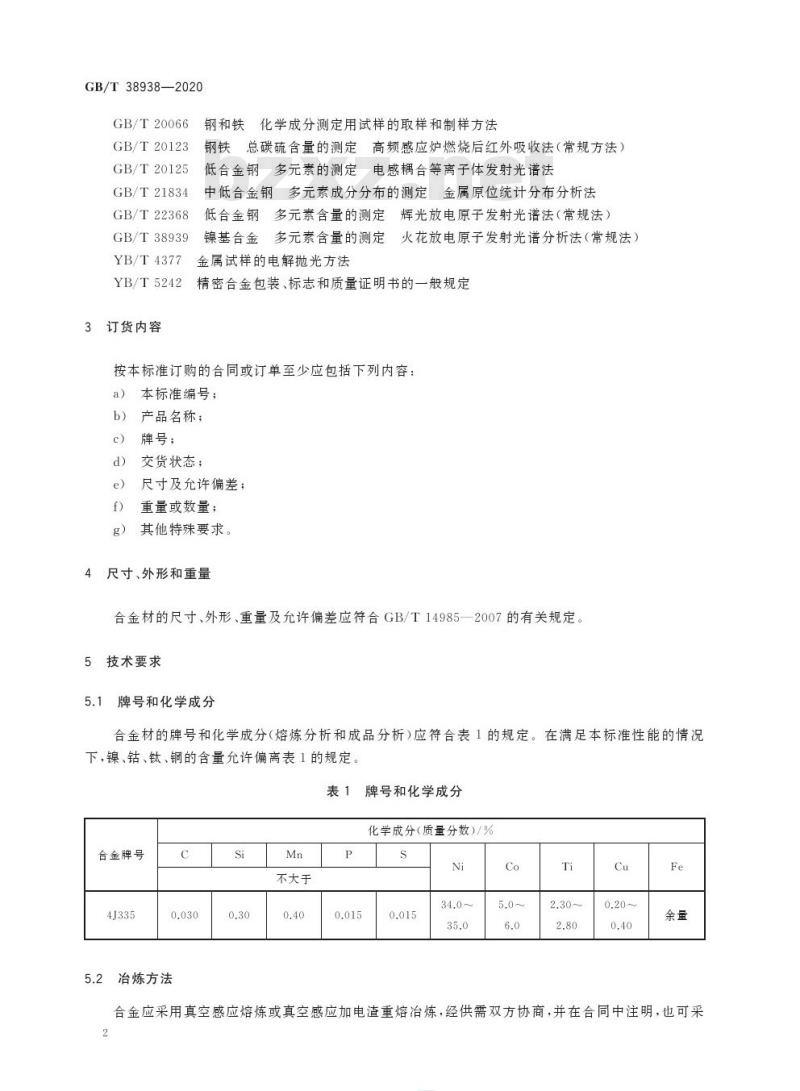

GB/T 38938—2020 高强度低膨胀合金 ICS 77.140.99 发布日期：2020-06-02 实施日期：2020-12-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：钢铁研究总院、中国航空工业集团有限公司西安飞行自动控制研究所、冶金工业信息标准研究院、中国运载火箭技术研究院、中国科学院长春光学精密机械与物理研究所。 本标准主要起草人：于一鹏、张敬霖、霍登平、戴强、李东东、张文豹、张建福、颜丞铭。 1 范围 本标准规定了高强度低膨胀合金的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。 本标准适用于高负荷高精度承载构件用高强度低膨胀合金棒材、扁材和板材（以下简称合金材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223.5 钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.20 钢铁及合金化学分析方法 电位滴定法测定钻量 GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T 223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T 223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T 223.79 钢铁多元素含量的测定 X-射线荧光光谱法（常规法） GB/T 223.85 钢铁及合金硫含量的测定 感应炉燃烧后红外吸收法 GB/T 223.86 钢铁及合金总碳含量的测定 感应炉燃烧后红外吸收法 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法 GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2424.5 电工电子产品环境试验 温度试验箱性能确认 GB/T 2970 厚钢板超声检测方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4162—2008 锻轧钢棒超声检测方法 GB/T 4339 金属材料热膨胀特征参数的测定 GB/T 10592 高低温试验箱技术条件 GB/T 11170 不锈钢多元素含量的测定 火花放电原子发射光谱法（常规法） GB/T 13298 金属显微组织检验方法 GB/T 14985—2007 膨胀合金尺寸、外形、表面质量、试验方法和检验规则的一般规定 GB/T 15749 定量金相测定方法 GB/T 16839.1 热电偶 第1部分：电动势规范和允差 GB/T 18876.1 应用自动图像分析测定钢和其他金属中金相组织、夹杂物含量和级别的标准试验 第1部分：钢和其他金属中夹杂物或第二相组织含量的图像分析与体视学测定方法 GB/T 20066 化学成分测定用试样的取样和制样方法 GB/T 20123 钢和铁 GB/T 20125 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） GB/T 21834 低合金钢多元素的测定 电感耦合等离子体发射光谱法 GB/T 22368 中低合金钢多元素成分分布的测定 金属原位统计分布分析法 GB/T 38939 低合金钢多元素含量的测定 辉光放电原子发射光谱法（常规法） YB/T 4377 镍基合金多元素含量的测定 火花放电原子发射光谱分析法（常规法） YB/T 5242 金属试样的电解抛光方法 3 订货内容 按本标准订购的合同或订单至少应包括下列内容： a) 本标准编号； b) 产品名称； c) 牌号； d) 交货状态； e) 尺寸及允许偏差； f) 重量或数量； g) 其他特殊要求。 4 尺寸、外形和重量 合金材的尺寸、外形、重量及允许偏差应符合GB/T 14985—2007的有关规定。 5 技术要求 5.1 牌号和化学成分 合金材的牌号和化学成分（熔炼分析和成品分析）应符合表1的规定。在满足本标准性能的情况下，镍、钴、钛、铜的含量允许偏离表1的规定。 表1 牌号和化学成分 化学成分（质量分数）/% 合金牌号
