【GB国家标准】 悬空地板、踏步、步道及栈道玻璃

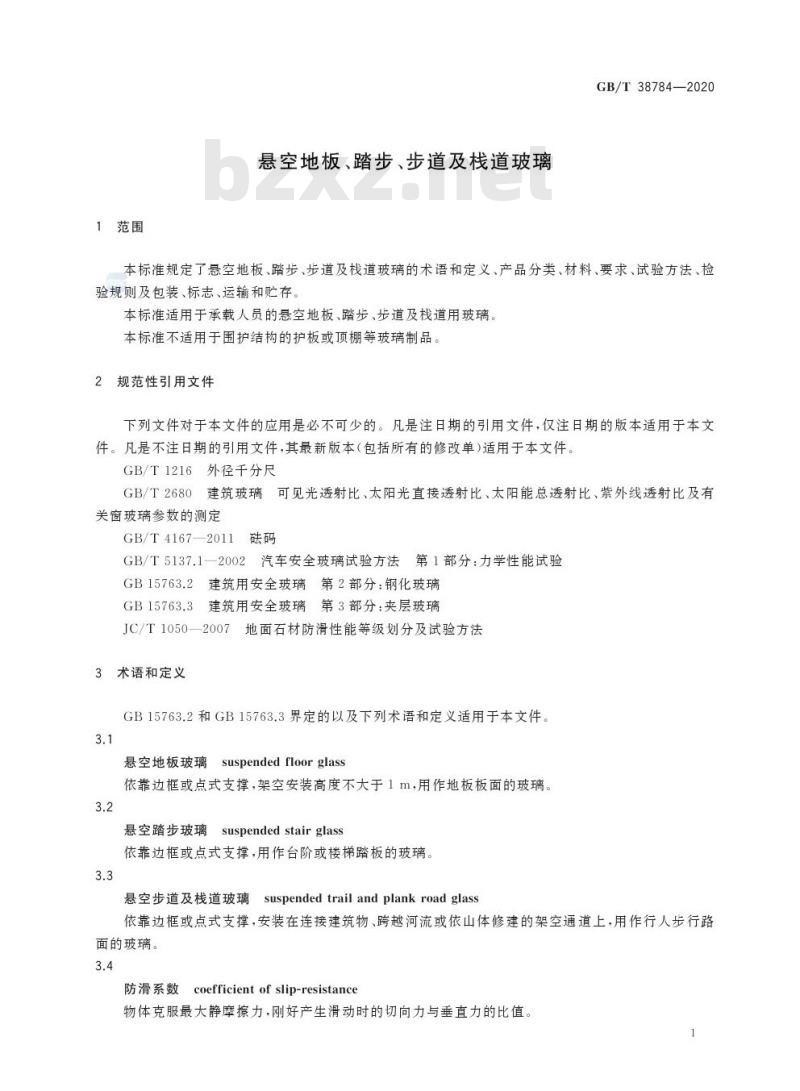

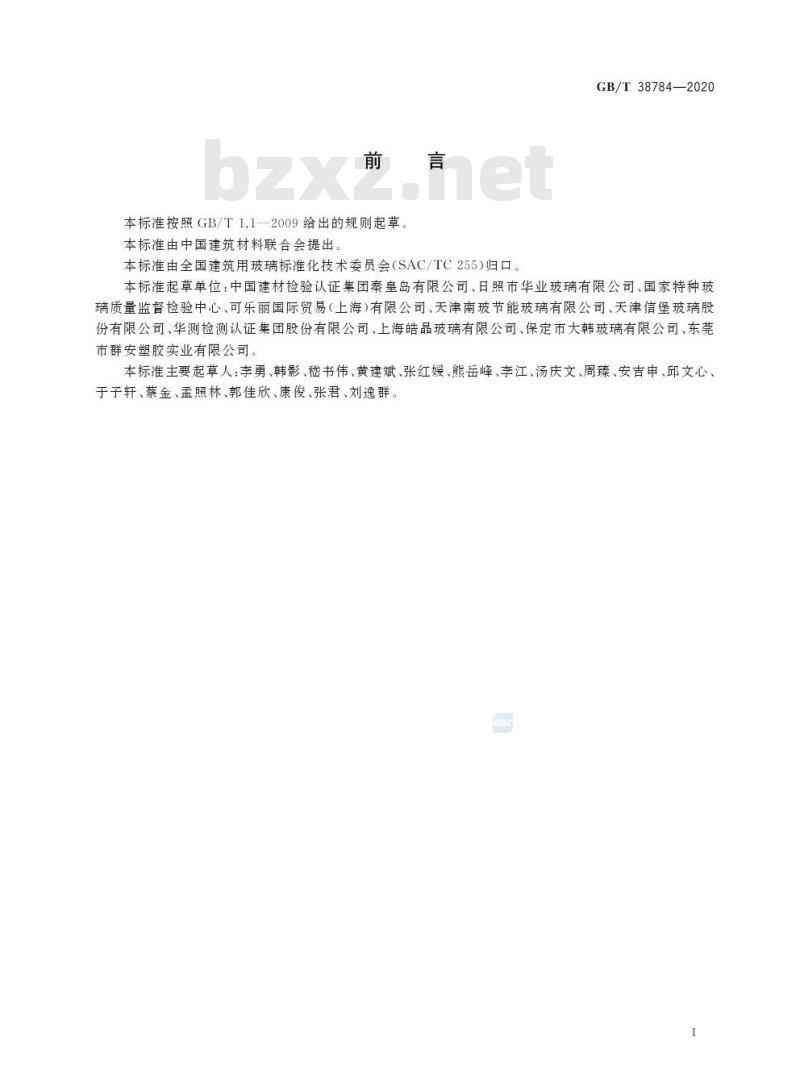

GB/T 38784—2020 悬空地板、踏步、步道及栈道玻璃 Suspended floor, stairs, trail and plank road glass 发布日期：2020-06-02 实施日期：2021-04-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国建筑材料联合会提出，由全国建筑用玻璃标准化技术委员会（SAC/TC255）归口。 本标准起草单位：中国建材检验认证集团秦皇岛有限公司、日照市华业玻璃有限公司、国家特种玻璃质量监督检验中心、可乐丽国际贸易（上海）有限公司、天津南玻节能玻璃有限公司、天津信堡玻璃股份有限公司、华测检测认证集团股份有限公司、上海皓晶玻璃有限公司、保定市大韩玻璃有限公司、东莞市群安塑胶实业有限公司。 本标准主要起草人：李勇、韩影、嵇书伟、黄建斌、张红媛、熊岳峰、李江、汤庆文、周臻、安吉申、邱文心、干子轩、蔡金、舌照林、郭佳欣、康俊、张君、刘逸群。 1 范围 本标准规定了悬空地板、踏步、步道及栈道玻璃的术语和定义、产品分类、材料、要求、试验方法、检验规则及包装、标志、运输和储存。本标准适用于承载人员的悬空地板、踏步、步道及栈道用玻璃，本标准不适用于围护结构的护板或顶棚等玻璃制品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1216 外径千分尺 GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定 GB/T 4167—2011 码 GB/T 5137.1—2002 汽车安全玻璃试验方法 第1部分：力学性能试验 GB 15763.2 建筑用安全玻璃 第2部分：钢化玻璃 GB 15763.3 建筑用安全玻璃 第3部分：夹层玻璃 JC/T 1050—2007 地面石材防滑性能等级划分及试验方法 3 术语和定义 GB 15763.2 和 GB 15763.3 界定的以及下列术语和定义适用于本文件。 3.1 悬空地板玻璃 (suspended floor glass)：依靠边框或点式支撑，架空安装高度不大于 1m，用作地板板面的玻璃。 3.2 悬空踏步玻璃 (suspended stair glass)：依靠边框或点式支撑，用作台阶或楼梯踏板的玻璃。 3.3 悬空步道及栈道玻璃 (suspended trail and plank road glass)：依靠边框或点式支撑，安装在连接建筑物、跨越河流或依山体修建的架空通道上，用作行人步行路面的玻璃。 3.4 防滑系数 (coefficient of slip-resistance)：物体克服最大静摩擦力，刚好产生滑动时的切向力与垂直力的比值。 4 产品分类 产品分为悬空地板玻璃、悬空踏步玻璃、悬空步道及栈道玻璃。 5 材料 5.1 玻璃 悬空地板、踏步、步道及栈道玻璃由玻璃、中间膜材料组合而成。所采用的材料均应满足相应的国家标准、行业标准、相关技术条件或订货文件要求。可选用：浮法玻璃、超白玻璃、压花玻璃等。可以是：无色的、本体着色的；透明的、半透明的、不透明的；钢化的、均质钢化的、半钢化的、非钢化的；表面处理的，如喷砂的、蚀刻的。 5.2 中间膜 可选用：PVB中间膜、离子性中间膜；可以是：无色的、有色的、透明的、半透明的、不透明的。 6 要求 6.1 外观质量 6.1.1 边部质量 构成制品的每层玻璃的直边均应倒棱、细磨，整条边部倒棱宽度应不小于 1mm，裸露使用的边部应抛光处理。细后的玻璃端面不应有亮斑，细磨和抛光处理后的边部不应存在崩边缺陷。异形边的边部质量由供需双方商定。 6.1.2 钻孔及开槽 孔的位置应符合 GB 15763.2 规定，钻孔内壁应细磨或抛光处理，孔周应倒棱且应无崩边或裂纹，孔径偏差应小于 0.5mm；开槽处应精磨或抛光处理，应无崩边或裂纹，两边倒棱应均匀一致，棱宽应不小于 1mm。 6.1.3 角部质量 角部应磨安全角，不应出现崩边和缺角。 6.1.4 点缺陷 点缺陷应符合表 1 要求。 表 1 点缺陷允许数量 - 直径 $le$ 0.3mm：允许存在 2 个 - 0.3mm < 直径 $le$ 0.5mm：[原文未提供数据] - 0.5mm < 直径 $le$ 1.5mm：[原文未提供数据] - 直径 > 1.5mm：不存在 关于密集存在的描述： - 两层玻璃时，直径 200mm 区域缺陷个数为 4 个或 4 个以上； - 三层玻璃时，直径 180mm 区域缺陷个数为 4 个或 4 个以上； - 四层玻璃时，直径... (原文内容不完整)
