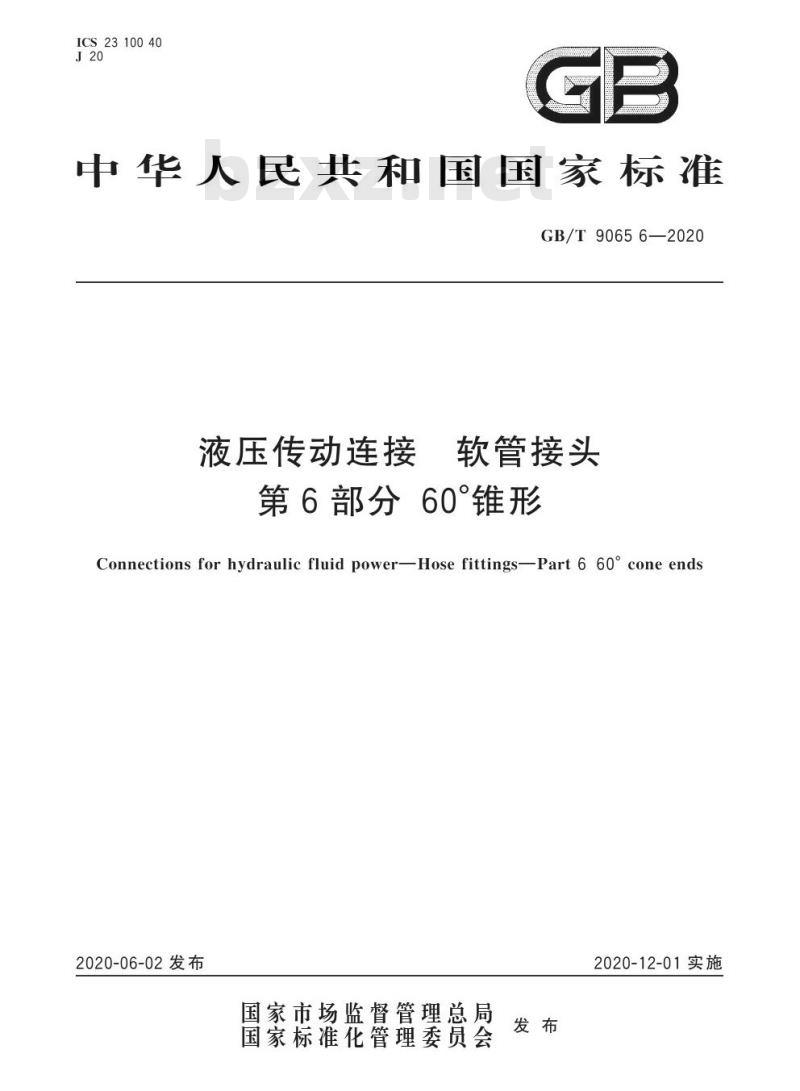

【GB国家标准】 液压传动连接 软管接头第6部分:60°锥形

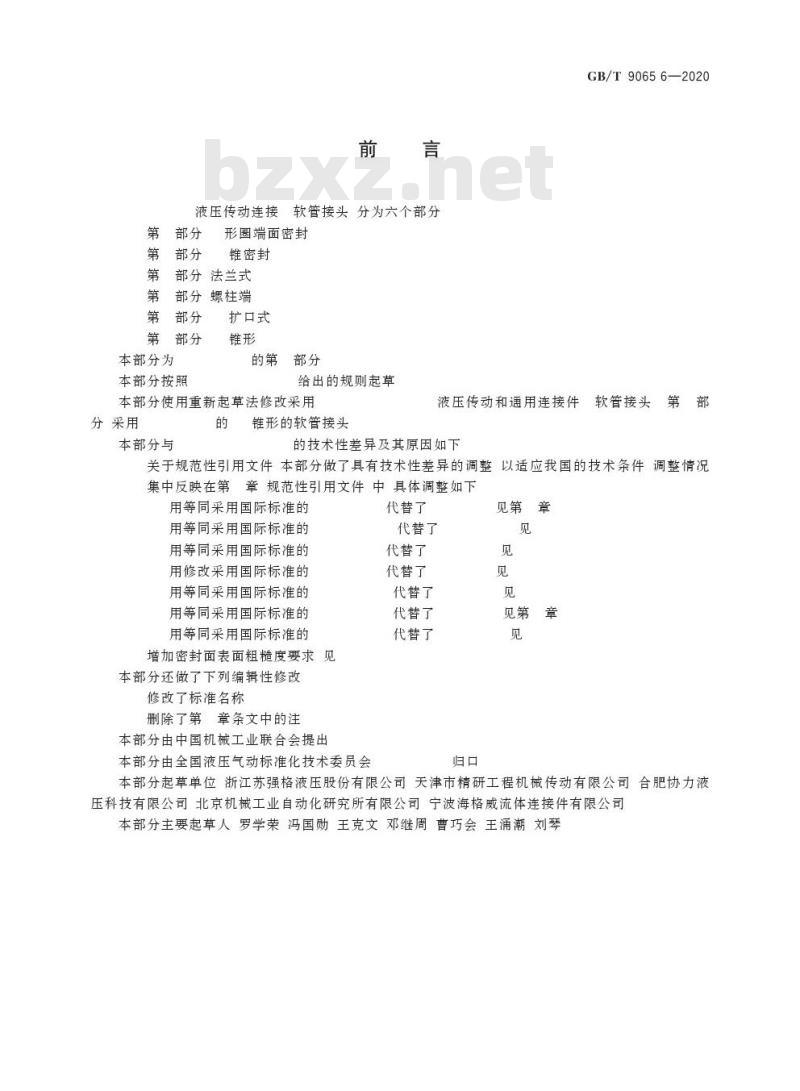

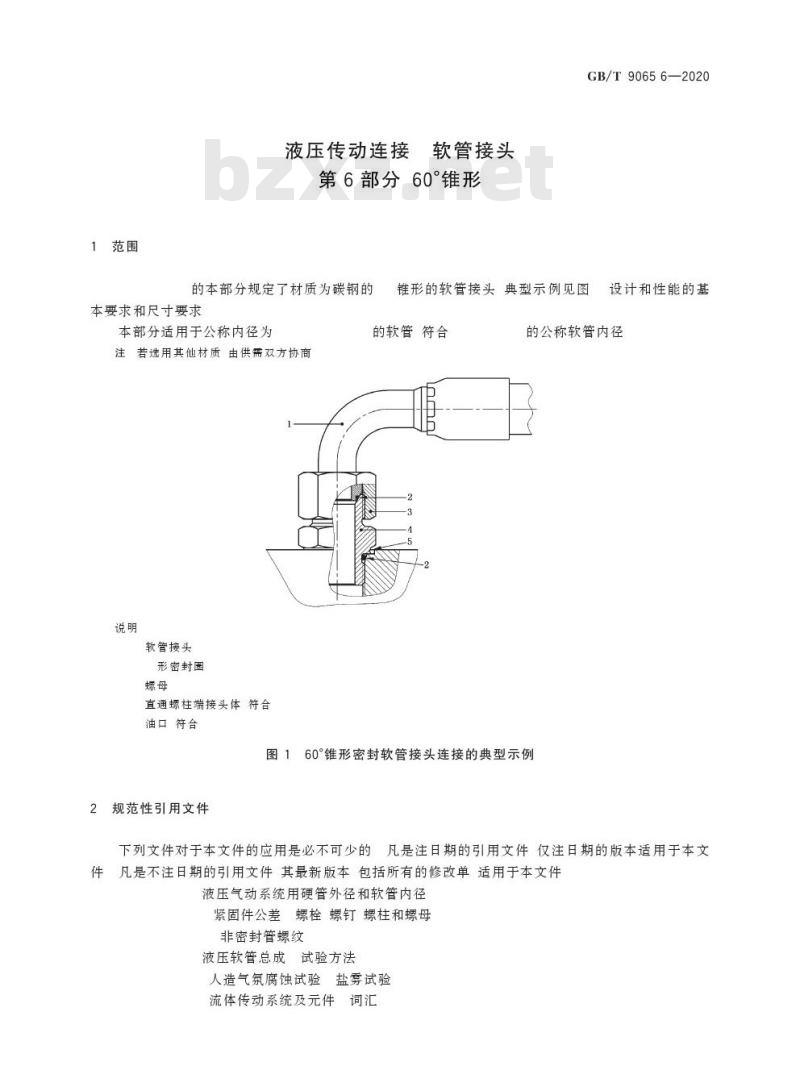

GB/T 90656—2020 液压传动连接 软管接头 第6部分 60°锥形 发布日期：2020-06-02 实施日期：2020-12-01 前言 本部分按照液压传动和通用连接件的第6部分（扩口式锥形软管接头）的规则起草。本部分采用重新起草法修改。本部分与相关标准在技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整以适应我国的技术条件，具体调整包括等同采用、修改采用国际标准，并增加了密封面表面粗糙度要求等编辑性修改。 本部分由中国机械工业联合会提出，由全国液压气动标准化技术委员会归口。 起草单位：浙江苏强格液压股份有限公司、天津市精研工程机械传动有限公司、合肥协力液压科技有限公司、北京机械工业自动化研究所有限公司、宁波海格威流体连接件有限公司。 主要起草人：罗学荣、冯国勋、王克文、邓继周、曹巧会、王涌潮、刘琴。 1 范围 本部分规定了材质为碳钢的60°锥形软管接头的性能要求和尺寸要求。本部分适用于公称内径为...（此处原文不完整）的软管接头。注：若选用其他材质由供需双方协商。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - 液压气动系统用硬管外径和软管内径 - 紧固件 公差 螺栓 螺钉 螺柱和螺母 - 非密封管螺纹 - 液压软管总成试验方法 - 人造气氛腐蚀试验 盐雾试验 - 流体传动系统及元件词汇 - 液压管接头试验方法 - 液压传动和通用金属管连接件 3 术语和定义 界定的术语和定义适用于本文件。 4 性能要求 4.1 测试时软管总成应满足相应软管规格所规定的性能要求。 4.2 软管总成的工作压力应取低值。 4.3 软管接头的试验方法应符合锥形连接件中给定的接头工作压力与对应规格的软管工作压力中较低者的规定。在循环耐久性试验中，软管接头应能承受相关软管技术规范中规定的循环次数。 5 命名 5.1 软管接头的命名方式为：软管接头 + 标准号 + 连接端类型形状及密封形式代号 + 公称软管内径。 5.2 连接端型式及代号见表1： 连接端型式包括：内螺纹回转、直通、弯、弯、形圈、无形圈。 若软管接头端为外螺纹形式，应在代号中用中文说明代号。 6 设计 6.1 图中的软管接头型式的尺寸应符合其对应的表规定的相关尺寸。 注1：螺纹端细节符合相关标准。 注2：软管接头与软管之间的连接方式是可选的；六角对边宽度S是可选的。 表2：直通外螺纹软管接头S尺寸表（包含公称内径d、螺纹、公称连接尺寸等规格）。
