【HG化工标准】 阻尼间隔棒橡胶件

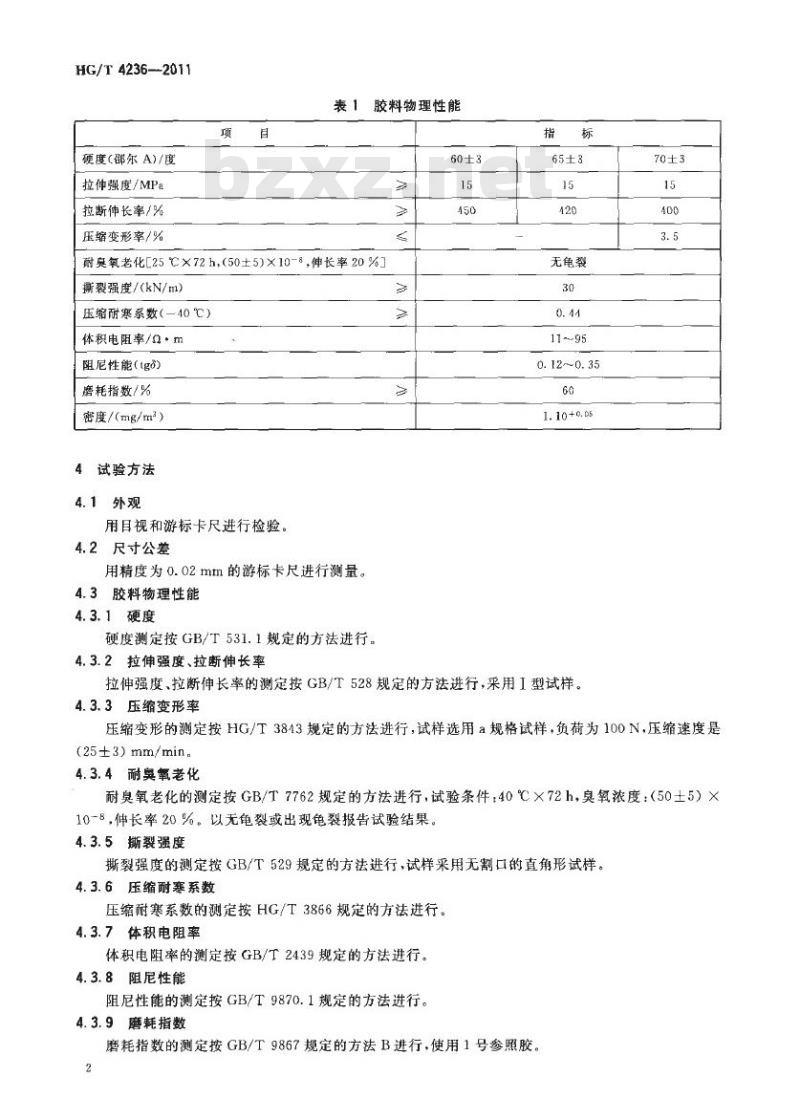

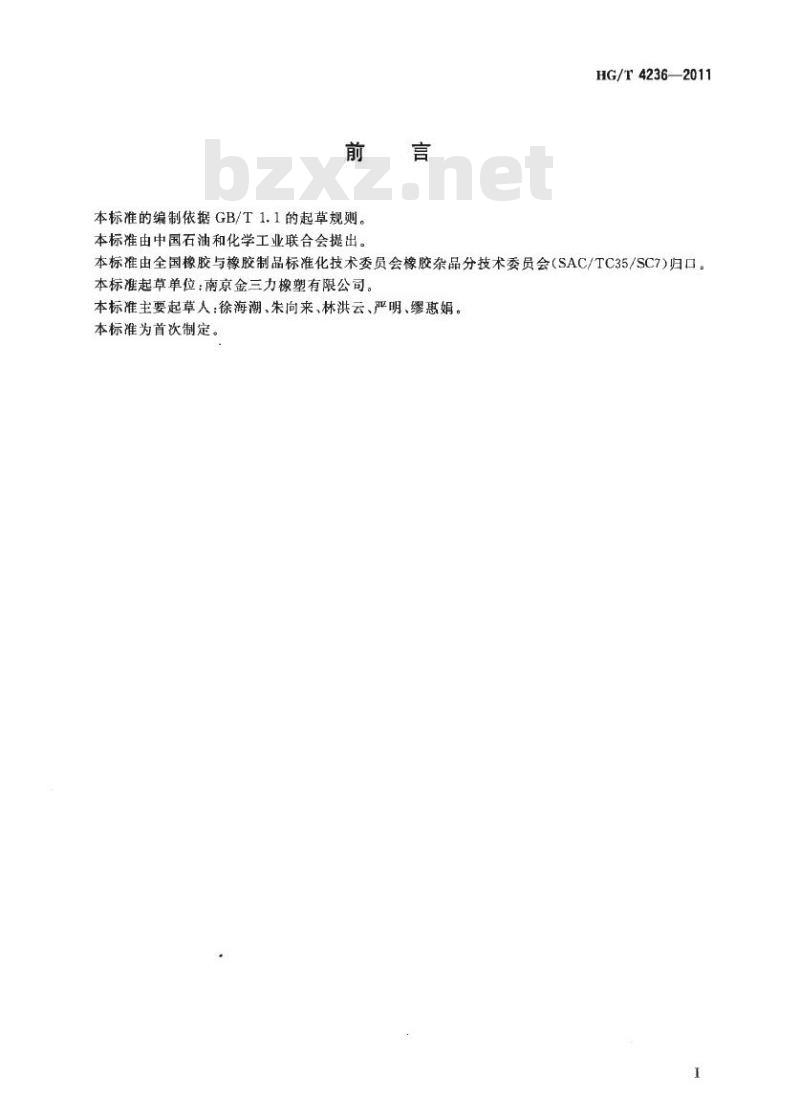

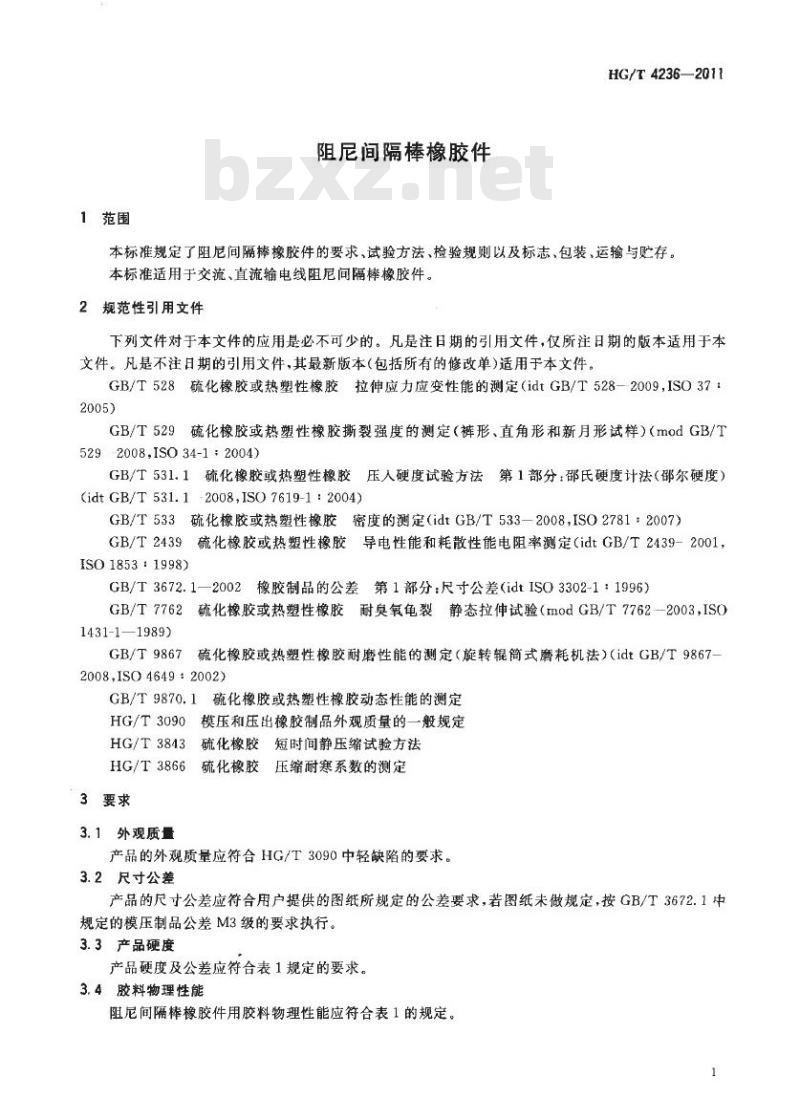

中华人民共和国化工行业标准 HG/T 4236—2011 阻尼间隔棒橡胶件 Damping spacers rubber 2011-12-20 发布 2012-07-01 实施 前言 本标准的编制依据 GB/T 1.1 的起草规则。本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会 (SAC/TC35/SC7) 归口。本标准起草单位：南京金三力橡塑有限公司。本标准主要起草人：徐海潮、朱向来、林洪云、严明、缪娟。本标准为首次制定。 1 范围 本标准规定了阻尼间隔棒橡胶件的要求、试验方法、检验规则以及标志、包装、运输与贮存。本标准适用于交流、直流输电线阻尼间隔棒橡胶件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 (idt GB/T 528—2009, ISO 37:2005) GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）（mod GB/T 529—2008, ISO 34-1:2004） GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度）(idt GB/T 531.1—2008, ISO 7619-1:2004) GB/T 533 硫化橡胶或热塑性橡胶密度的测定（idt GB/T 533—2008, ISO 2781:2007） GB/T 2439 硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率测定（idt GB/T 2439—2001, ISO 1853:1998） GB/T 3672.1—2002 橡胶制品的公差 第1部分：尺寸公差（idt ISO 3302-1:1996） GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验（mod GB/T 7762—2003, ISO 1431-1:1989） GB/T 9867 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法）（idt GB/T 9867—2008, ISO 4649:2002） GB/T 9870.1 硫化橡胶或热塑性橡胶动态性能的测定 HG/T 3090 模压和压出橡胶制品外观质量的一般规定 HG/T 3843 硫化橡胶短时间静压缩试验方法 HG/T 3866 硫化橡胶压缩耐寒系数的测定 3 要求 3.1 外观质量 产品的外观质量应符合 HG/T 3090 中轻缺陷的要求。 3.2 尺寸公差 产品的尺寸公差应符合用户提供的图纸所规定的公差要求，若图纸未做规定，按 GB/T 3672.1 中规定的模压制品公差 M3 级的要求执行。 3.3 产品硬度 产品硬度及公差应符合表 1 规定的要求。 3.4 胶料物理性能 阻尼间隔棒橡胶件用胶料物理性能应符合表 1 的规定。 表 1 胶料物理性能 项目 | 硬度 (Shore A) | 拉伸强度 (MPa) | 拉断伸长率 (%) | 压缩变形率 (%) | 耐臭氧老化 | 撕裂强度 (kN/m) | 压缩耐寒系数 (-40℃) | 体积电阻率 (Ω·m) | 阻尼性能 (tan δ) | 磨耗指数 (%) | 密度 ---|---|---|---|---|---|---|---|---|---|---| 要求 | 60±3 / 65±3 / 70±3 | 15 | 450 / 420 / 400 | 3.5 | 无龟裂 (25℃/40℃×72h, 臭氧浓度: 50±5×10⁻⁸, 伸长率 20%) | 30 | 0.44 | 11~95 | 0.12~0.35 | 60 | 1.10±0.05 4 试验方法 4.1 外观 用目视和游标卡尺进行检验。 4.2 尺寸公差 用精度为 0.02mm 的游标卡尺进行测量。 4.3 胶料物理性能 4.3.1 硬度 硬度测定按 GB/T 531.1 规定的方法进行。 4.3.2 拉伸强度、拉断伸长率 拉伸强度、拉断伸长率的测定按 GB/T 528 规定的方法进行，采用 I 型试样。 4.3.3 压缩变形率 压缩变形的测定按 HG/T 3843 规定的方法进行，试样选用 a 规格试样，负荷为 100N，压缩速度为 (25±3)mm/min。 4.3.4 耐臭氧老化 耐臭氧老化的测定按 GB/T 7762 规定的方法进行。试验条件：40℃×72h，臭氧浓度：(50±5)×10⁻⁸，伸长率 20%。以无龟裂或出现龟裂报告试验结果。 4.3.5 撕裂强度 撕裂强度的测定按 GB/T 529 规定的方法进行，试样采用无割口的直角形试样。 4.3.6 压缩耐寒系数 压缩耐寒系数的测定按 HG/T 3866 规定的方法进行。 4.3.7 体积电阻率 体积电阻率的测定按 GB/T 2439 规定的方法进行。
