【GB国家标准】 建筑结构用波纹腹板型钢

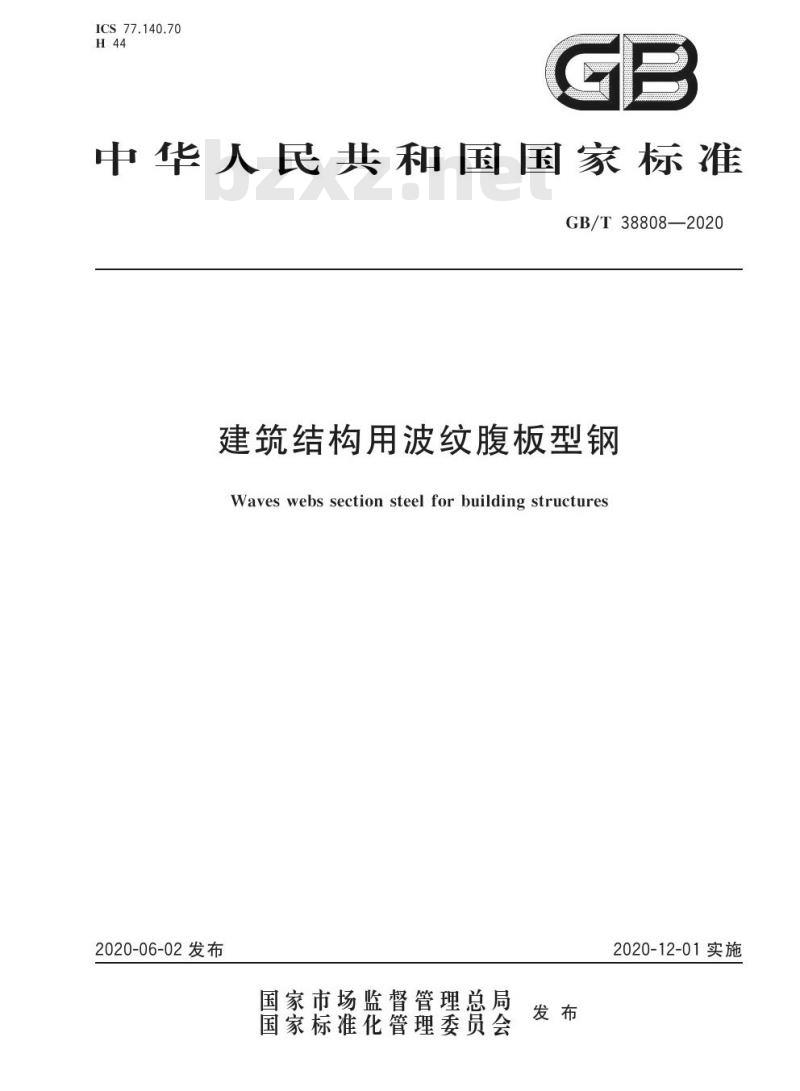

GB/T 38808—2020 中华人民共和国国家标准 建筑结构用波纹腹板型钢 Waves webs section steel for building structures 2020-06-02发布 国家市场监督管理总局 国家标准化管理委员会 2020-12-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草，由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：中冶建筑研究总院有限公司、河北元宏世纪轻钢建筑有限责任公司、山西钢铁建设（集团）有限公司、山东华舜重工集团有限公司、冶金工业信息标准研究院。 本标准主要起草人：朱建国、陈洁、张中计、贾永胜、李俊才、刘宝石、李晓亮、李玉先、牛赞、吴雪飞、王玉婕、宋宇光、霍原洪、米现峰。 1 范围 本标准规定了建筑结构用波纹腹板型钢的代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、焊接检验、检验规则、复验规则、包装、标志及质量证明书。本标准适用于建筑结构用波纹腹板型钢（以下简称型钢）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 700—2006 碳素结构钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1591—2018 低合金高强度结构钢 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4171—2008 耐候结构钢 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 19879—2015 建筑结构用钢板 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 33814 焊接H型钢 3 代号 型钢的代号为BH，其中“B”为波纹腹板汉语拼音第一位字母，“H”代表型钢。 4 订货内容 按本标准订货的合同至少应包含下列内容： a) 产品名称及型号、规格； b) 钢材牌号； c) 交货长度； d) 重量和数量； e) 设计与使用技术条件； f) 其他特殊要求。 5 尺寸、外形、重量及允许偏差 5.1 尺寸、外形及允许偏差 5.1.1 尺寸 5.1.1.1 型钢标注符号及截面图说明： h—高度； br—宽度； tw—腹板厚度； tt—翼缘厚度； h—焊脚高度； q—波长； a—波幅； 水平中心线； 垂直中心线。 5.1.1.2 型钢的腹板厚度宜不小于2.0mm，其波纹腹板尺寸宜按照表1的要求。型钢的型号、尺寸、截面面积、理论重量及截面特性参数等应符合附录A中表A.1的规定（焊角尺寸h，未列入计算）。经供需双方协商，并在合同中注明，也可供应其他规格的型钢。波纹腹板H型钢的板件宽厚比应根据钢材牌号和波纹腹板H型钢用于结构的类型验算腹板和翼缘的局部稳定性，当不满足时应按相关规定进行验算并采取相应措施。 表1 波纹腹板尺寸分组（单位：mm） 分组：第一组 | 第二组 | 第三组 | 第四组 | 第五组 | 第六组 | 第七组 腹板厚度(tw)：2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 腹板高度最大值(h)：1200 | 1500 | 1800 | 2100 | 2400 | 3000 | 3600 腹板波幅(a)：20 | 20 | 30 | 30 | 30 | 40 | 40 单波长度(Q)：150 | 150 | 200 | 200 | 200 | 300 | 300 5.1.2 外形及允许偏差 5.1.2.1 型钢的外形及允许偏差应符合表2的规定。 表2 型钢的外形及允许偏差 项目 | 允许偏差 长度(L)：6000mm (0~+3mm)；>6000mm (0~+5mm) 宽度(br)：200mm (±2.0mm)；>200mm (±3.0mm) 高度(hw)：500~1000mm (±2.0mm)；其他 (±3.0mm) 腹板偏心度(AS)：±4.0mm 翼缘斜度(AP)：±1%bh 查曲度：±1.5%b 扭曲度：±1%bt 端部切斜允许偏差(e)：±2.0mm 翼缘平面度：±2.0mm
