【HG化工标准】 830nm热敏 CTP 版用红外吸收菁染料

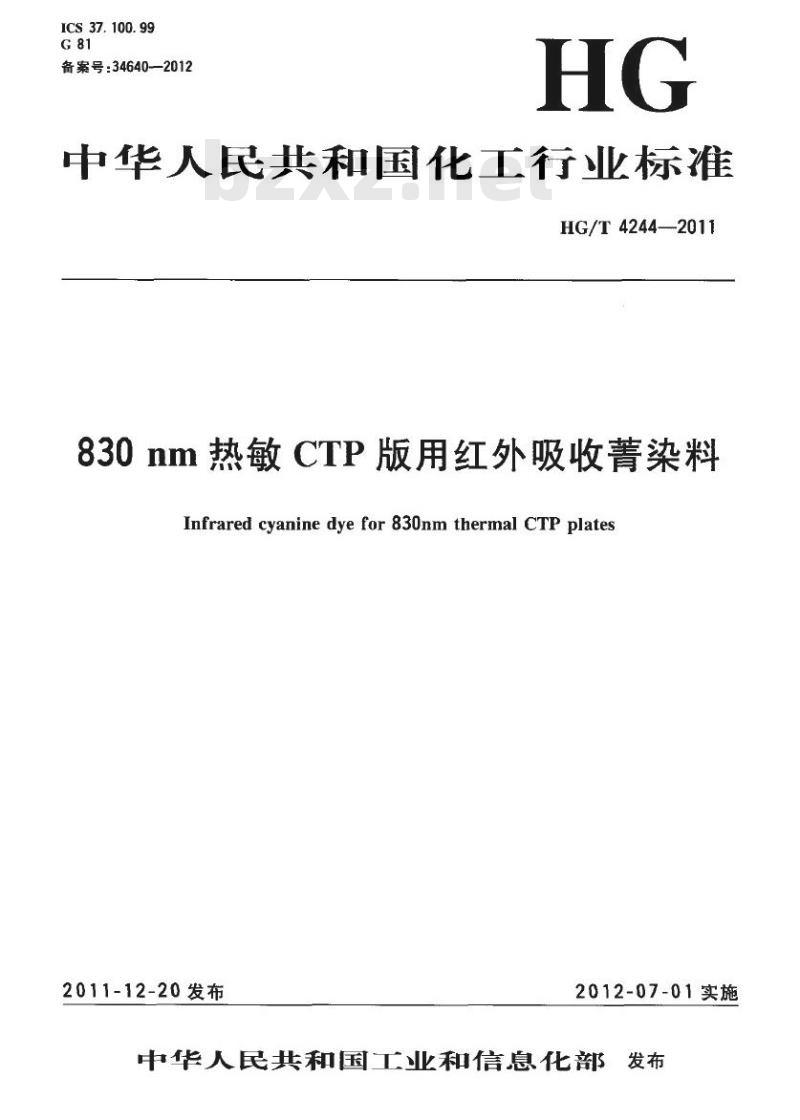

ICS37.100.99
G81
备案号：34640—2012
中华人民共和国化工行业标准
HG/T4244—2011
830nm热敏CTP版用红外吸收菁染料Infrared cyaninedyefor 830nmthermal CTPplates2011-12-20发布
2012-07-01实施

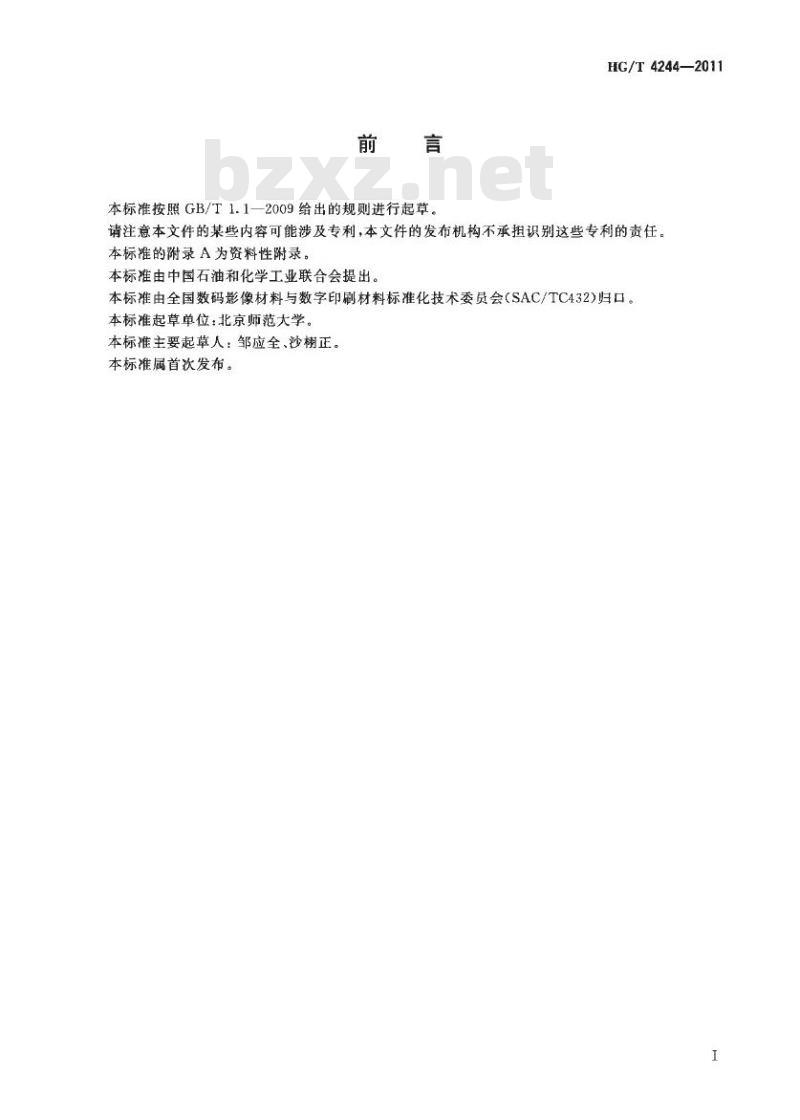

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则进行起草。HG/T4244—2011
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录A为资料性附录。
本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。本标准起草单位：北京师范大学。本标准主要起草人：邹应全、沙棚正。本标准属首次发布。

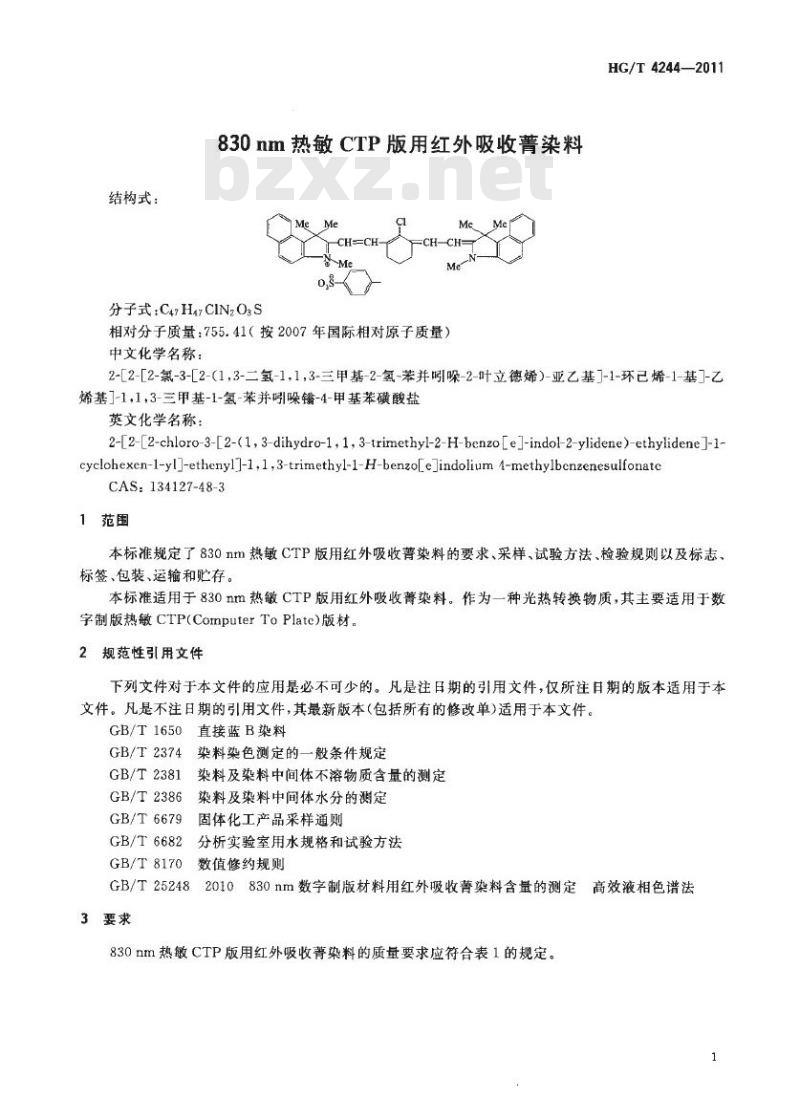

结构式：
830nm热敏CTP版用红外吸收菁染料H-CH
o,s
分子式：C4H4CIN2O:S
相对分子质量：755.41（按2007年国际相对原子质量）中文化学名称：
HG/T4244—2011
2-[2-[2-氯-3-[2-(1,3-二氢-1,1,3-三甲基-2-氢-苯并吲哚-2-叶立德烯)-亚乙基]-1-环已烯-1-基]-乙烯基]-1,1,3-三甲基-1-氢-苯并哚铬-4-甲基苯磺酸盐英文化学名称：
2-[2-[2-chloro-3-[2-(1, 3-dihydro-1, 1, 3-trimethyl-2-H-benzo[e]-indol-2-ylidene)-ethylidene]-1-cyclohexen-1-yl]-ethenyl]-1,1,3-trimethyl-1-H-benzo[eJindolium 4-methylbcnzenesulfonateCAS:134127-48-3
1范围
本标准规定了830nm热敏CTP版用红外吸收普染料的要求、采样、试验方法、检验规则以及标志、标签、包装、运输和贮存。
本标准适用于830nm热敏CTP版用红外吸收菁染料。作为一种光热转换物质，其主要适用于数字制版热敏CTP(ComputerToPlate)版材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1650直接蓝B染料
GB/T2374染料染色测定的一般条件规定GB/T2381
GB/T2386
GB/T6679
GB/T6682
GB/T8170
GB/T25248
3要求
染料及染料中间体不溶物质含量的测定染料及染料中间体水分的测定
固体化工产品采样通则
分析实验室用水规格和试验方法数值修约规则

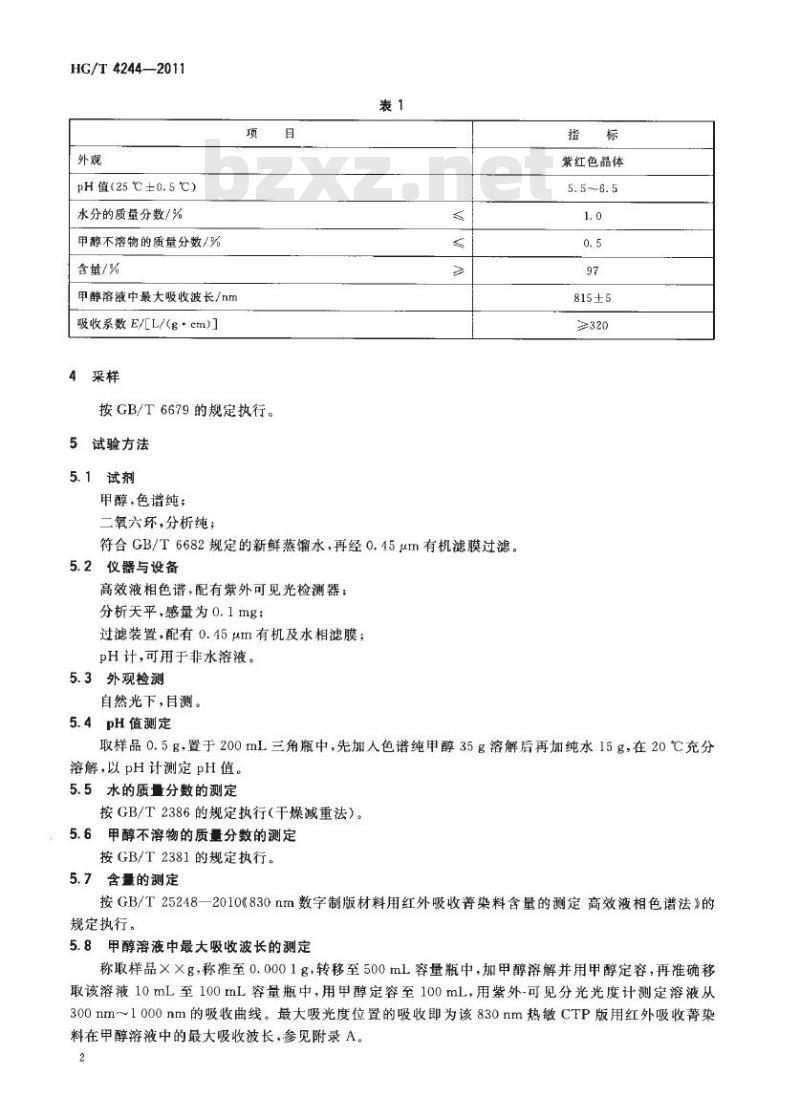

2010830nm数字制版材料用红外吸收染料含量的测定高效液相色谱法830nm热敏CTP版用红外吸收菁染料的质量要求应符合表1的规定。1
HG/T4244—2011
pH值(25℃±0.5℃)
水分的质量分数/%
甲醇不溶物的质量分数/%
含量/%
甲醇溶液中最大吸收波长/nm
吸收系数E/[L/(g·em)]
4采样
按GB/T6679的规定执行。
5试验方法
5.1试剂
甲醇，色谱纯；
二氧六环，分析纯；www.bzxz.net
符合GB/T6682规定的新鲜蒸馏水，再经0.45um有机滤膜过滤。5.2仪器与设备
高效液相色谱，配有紫外可见光检测器；分析天平感量为0.1mg；
过滤装置，配有0.45um有机及水相滤膜；pH计，可用于非水溶液。
5.3外观检测
自然光下，目测。
5.4pH值测定
紫红色晶体
5.56.5
1. 0
815±5
>320
取样品0.5g，置于200mL三角瓶中，先加人色谱纯甲醇35g溶解后再加纯水15g，在20℃充分溶解，以pH计测定pH值。
5.5水的质量分数的测定
按GB/T2386的规定执行（干燥减重法）。5.6甲醇不溶物的质量分数的测定按GB/T2381的规定执行。
5.7含量的测定
按GB/T25248一2010%830nm数字制版材料用红外吸收菁染料含量的测定高效液相色谱法》的规定执行。
5.8甲醇溶液中最大吸收波长的测定称取样品××多，称准至0.0001g，转移至500mL容量瓶中，加甲醇溶解并用甲醇定容，再准确移取该溶液10mL至100mL容量瓶中，用甲醇定容至100mL，用紫外-可见分光光度计测定溶液从300nm～1000nm的吸收曲线。最大吸光度位置的吸收即为该830nm热敏CTP版用红外吸收菁染料在甲醇溶液中的最大吸收波长，参见附录A。2

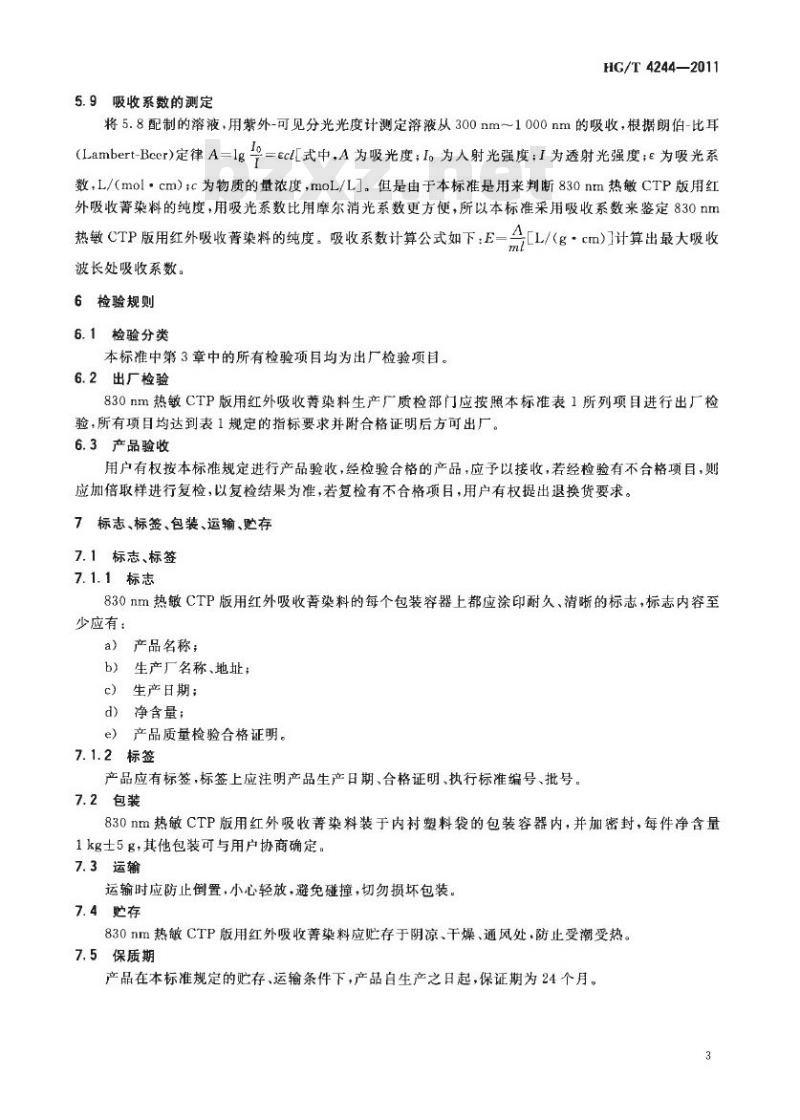

5.9吸收系数的测定
HG/T4244—2011
将5.8配制的溶液，用紫外-可见分光光度计测定溶液从300nm～1000nm的吸收，根据朗伯-比耳(Lambert-Beer)定律A=lg%
=eclL式中，A为吸光度；I。为人射光强度；1为透射光强度；e为吸光系数，L/（mol·cm）；c为物质的量浓度，moL/L]。但是由于本标准是用来判断830nm热敏CTP版用红外吸收菁染料的纯度，用吸光系数比用摩尔消光系数更方便，所以本标准采用吸收系数来鉴定830nm热敏CTP版用红外吸收菁染料的纯度。吸收系数计算公式如下;E一盒[L/(g·cn)］计算出最大吸收mt
波长处吸收系数。
6检验规则
6.1检验分类
本标准中第3章中的所有检验项目均为出厂检验项目。6.2出厂检验
830nm热敏CTP版用红外吸收菁染料生产厂质检部门应按照本标准表1所列项目进行出厂检验，所有项目均达到表1规定的指标要求并附合格证明后方可出厂。6.3产品验收
用户有权按本标准规定进行产品验收，经检验合格的产品，应予以接收，若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准，若复检有不合格项目，用户有权提出退换货要求。7标志、标签、包装、运输、购存7.1标志、标签
7.1.1标志
830nm热敏CTP版用红外吸收菁染料的每个包装容器上都应涂印耐久、清晰的标志，标志内容至少应有：
a）产品名称；
b）生产厂名称、地址；
c）生产日期；
d）净含量；
e）产品质量检验合格证明。
7.1.2标签
产品应有标签，标签上应注明产品生产日期、合格证明、执行标准编号、批号。7.2包装
830nm热敏CTP版用红外吸收菁染料装于内衬塑料袋的包装容器内，并加密封，每件净含量1kg士5g，其他包装可与用户协商确定。7.3运输
运输时应防止倒置，小心轻放，避免碰撞，切勿损坏包装。7.4贮存
830nm热敏CTP版用红外吸收菁染料应贮存于阴凉、干燥、通风处，防止受潮受热。7.5保质期
产品在本标准规定的贮存、运输条件下，产品自生产之日起，保证期为24个月。3
HG/T 4244-2011
Abs
0.95
0.90
0.85
0.80
0.75
0.70
0.65
0.60
0.55
0.50
0.45
0.40
0.35
0.30
0.25
0.20
0.15
0.10
0.05
0.00
300
测量条件：
400
附录A
(资料性附录）
830nm热敏CTP版用红外吸收菁染料在甲醇中的吸收谱图500
600
700
800
ε=A/lc其中A为吸收光度；1为样品池的厚度（cm）；c为被测样品浓度（mol/L)；Eg190.6662/(0.1×1.96×10-2)=339.9L/(g·cm)4
900
1000
中华人民共和国
化工行业标准
830nm热敏CTP版用红外吸收普染料HG/T4244—2011
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）化学工业出版社印剧厂
880mmX1230mm1/16
印张兆
字数9千字
2012年3月北京第1版第1次印刷
书号：155025·1225
购书咨询：010-64518888
售后服务：010-64518899
网址，http+//cip.com,cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
