【HG化工标准】 印刷电路板用银盐胶片

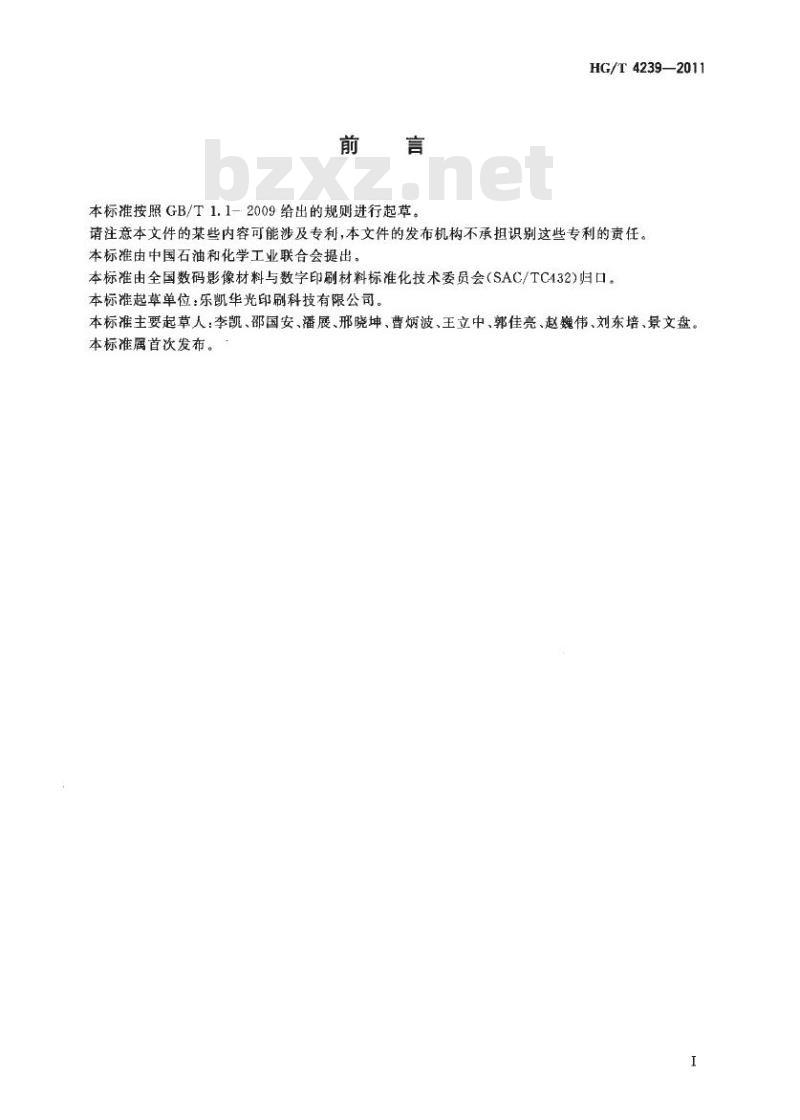

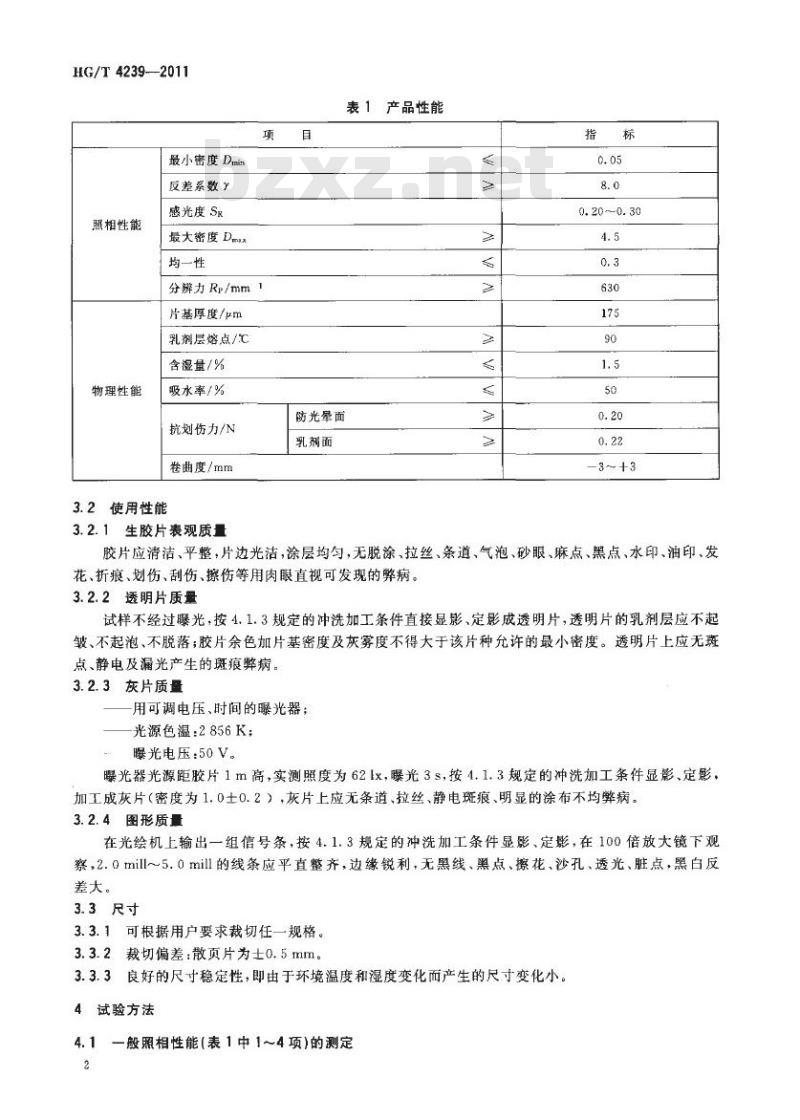

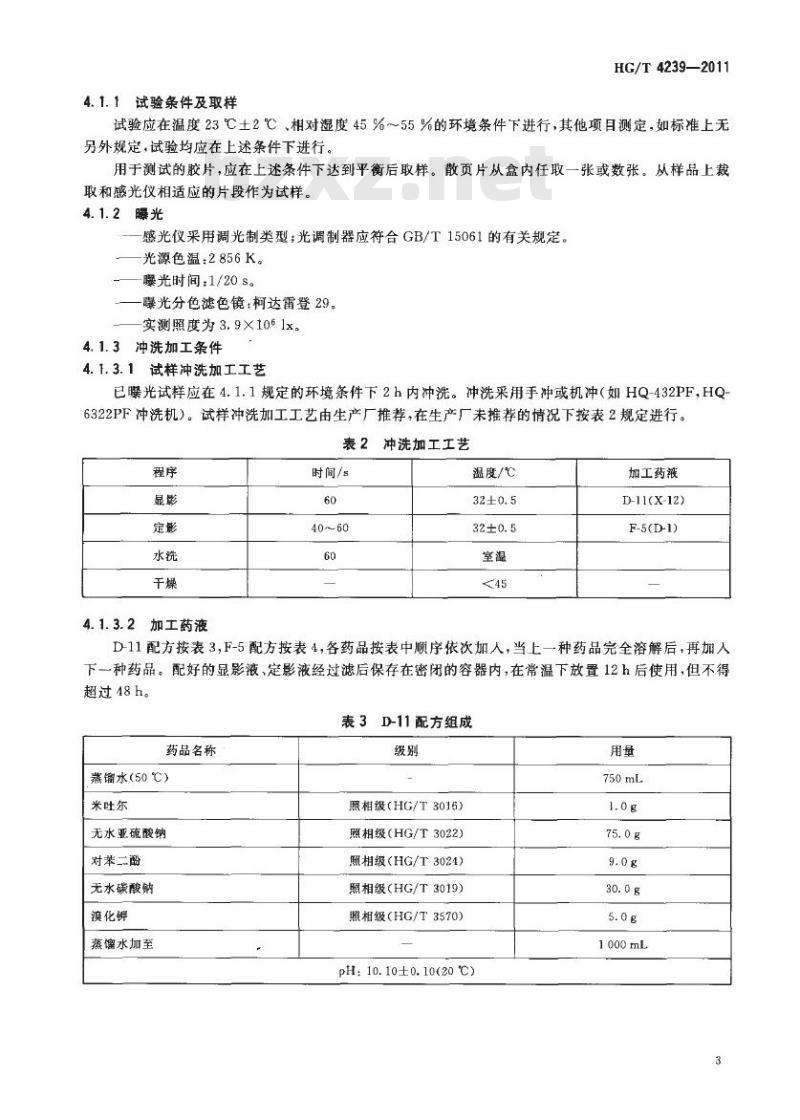

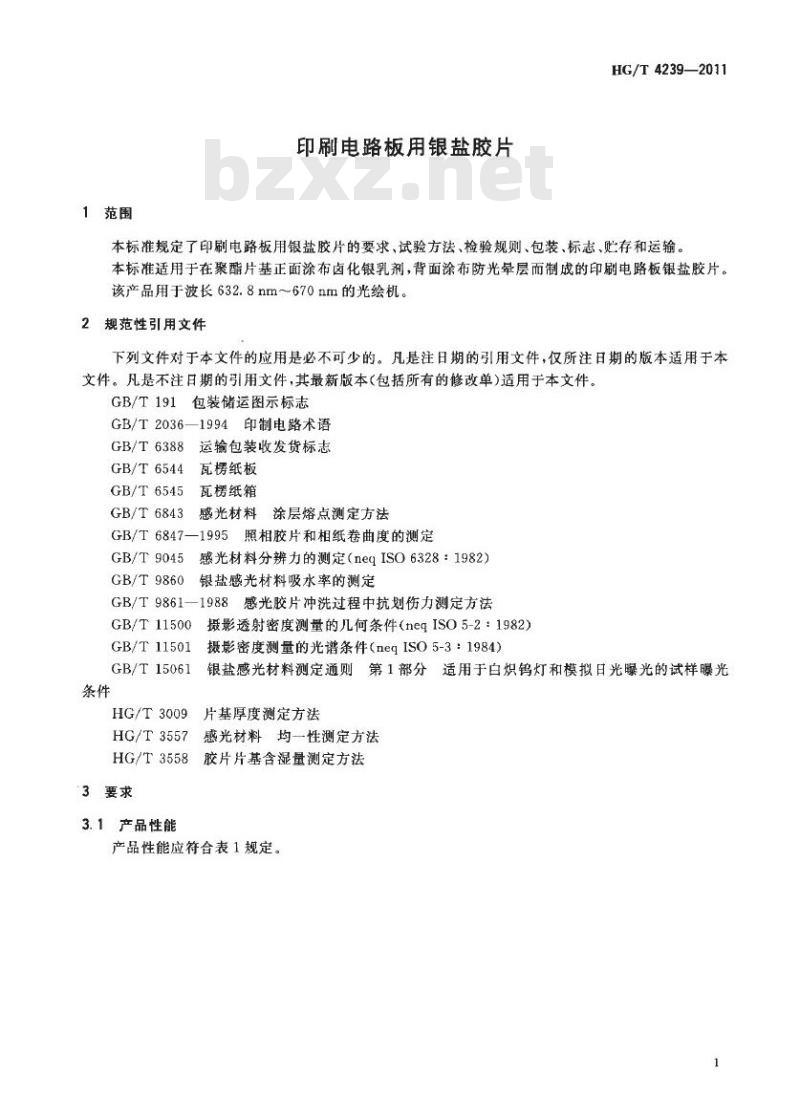

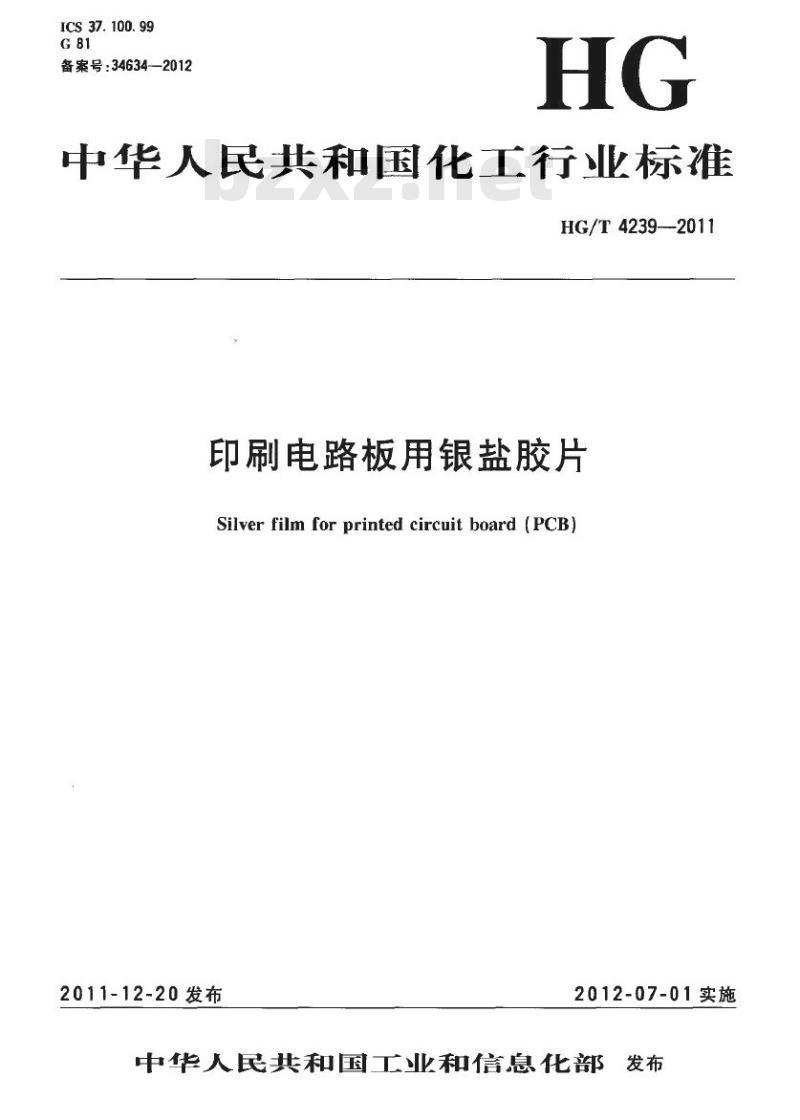

HG/T 4239—2011 中华人民共和国化工行业标准 印刷电路板用银盐胶片 Silver film for printed circuit board (PCB) 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准按照 GB/T 1.1-2009 给出的规则进行起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷材料标准化技术委员会 (SAC/TC432) 归口。 本标准起草单位：乐凯华光印刷科技有限公司。 本标准主要起草人：李凯、邵国安、潘展、邢晓坤、曹炳波、王立中、郭佳亮、赵巍伟、刘东培、景文盘。 本标准属首次发布。 1 范围 本标准规定了印刷电路板用银盐胶片的要求、试验方法、检验规则、包装、标志、贮存和运输。本标准适用于在聚酯片基正面涂布卤化银乳剂，背面涂布防光晕层而制成的印刷电路板银盐胶片。该产品用于波长 632.8nm～670nm 的光绘机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 1911 包装储运图示标志 - GB/T 2036—1994 印制电路术语 - GB/T 6388 瓦楞纸板 - GB/T 6544 瓦楞纸箱 - GB/T 6545 运输包装收发货标志 - GB/T 6843 感光材料涂层熔点测定方法 - GB/T 6847—1995 照相胶片和相纸卷曲度的测定 - GB/T 9045 摄影透射密度测量的几何条件 (neq ISO 5-2: 1982) - GB/T 9860 摄影密度测量的光谱条件 (neq ISO 5-3: 1984) - GB/T 9861—1988 银盐感光材料分辨力的测定 (neq ISO 6328: 1982) - GB/T 11500 银盐感光材料吸水率的测定 - GB/T 11501 感光胶片冲洗过程中抗划伤力测定方法 - GB/T 15061 感光材料均一性测定方法 - HG/T 3009 曝光片基厚度测定方法 - HG/T 3557 胶片片基含湿量测定方法 3 要求 3.1 产品性能 产品性能应符合表 1 规定。 表 1 产品性能 | 项目 | 指标 (防光晕面 / 乳剂面) | | :--- | :--- | | 最小密度 Dmin | 0.05 / 0.20 | | 反差系数 Y | 8.0 | | 感光度 Sx | 4.5 | | 最大密度 Deax | 0.20~0.30 | | 均一性 | 0.3 | | 卷曲度 | -3~+3 | 3.2 使用性能 3.2.1 生胶片表观质量 胶片应清洁、平整，片边光洁，涂层均匀，无脱涂、拉丝、条道、气泡、砂眼、麻点、黑点、水印、油印、发花、折痕、划伤、刮伤、擦伤等用肉眼直视可发现的弊病。 3.2.2 透明片质量 试样不经过曝光，按 4.1.3 规定的冲洗加工条件直接显影、定影成透明片，透明片的乳剂层应不起皱、不起泡、不脱落；胶片余色加片基密度及灰雾度不得大于该片种允许的最小密度。透明片上应无斑点、静电及漏光产生的斑痕弊病。 3.2.3 灰片质量 用可调电压、时间的曝光器；光源色温：2856K；曝光电压：50V。光源距胶片 1m 高，实测照度为 62lx，曝光 3s，按 4.1.3 规定的冲洗加工条件显影、定影，加工成灰片（密度为 1.0±0.2），灰片上应无条道、拉丝、静电斑痕、明显的涂布不均弊病。 3.2.4 图形质量 在光绘机上输出一组信号条，按 4.1.3 规定的冲洗加工条件显影、定影，在 100 倍放大镜下观察，2.0mil～5.0mil 的线条应平直整齐，边缘锐利，无黑线、黑点、擦花、沙孔、透光、脏点，黑白反差大。 3.3 尺寸 3.3.1 可根据用户要求裁切任一规格。 3.3.2 裁切偏差：散页片为 ±0.5mm。 3.3.3 良好的尺寸稳定性，即由于环境温度和湿度变化而产生的尺寸变化小。 4 试验方法 4.1 一般照相性能（表 1 中 1～4 项）的测定 4.1.1 试验条件及取样 试验应在温度 23℃±2℃、相对湿度 45%～55% 的环境条件下进行，其他项目测定，如标准上无另外规定，试验均应在上述条件下进行。
