【HG化工标准】 代替 HG/T 2102-1991 外滤面转鼓真空滤碱机

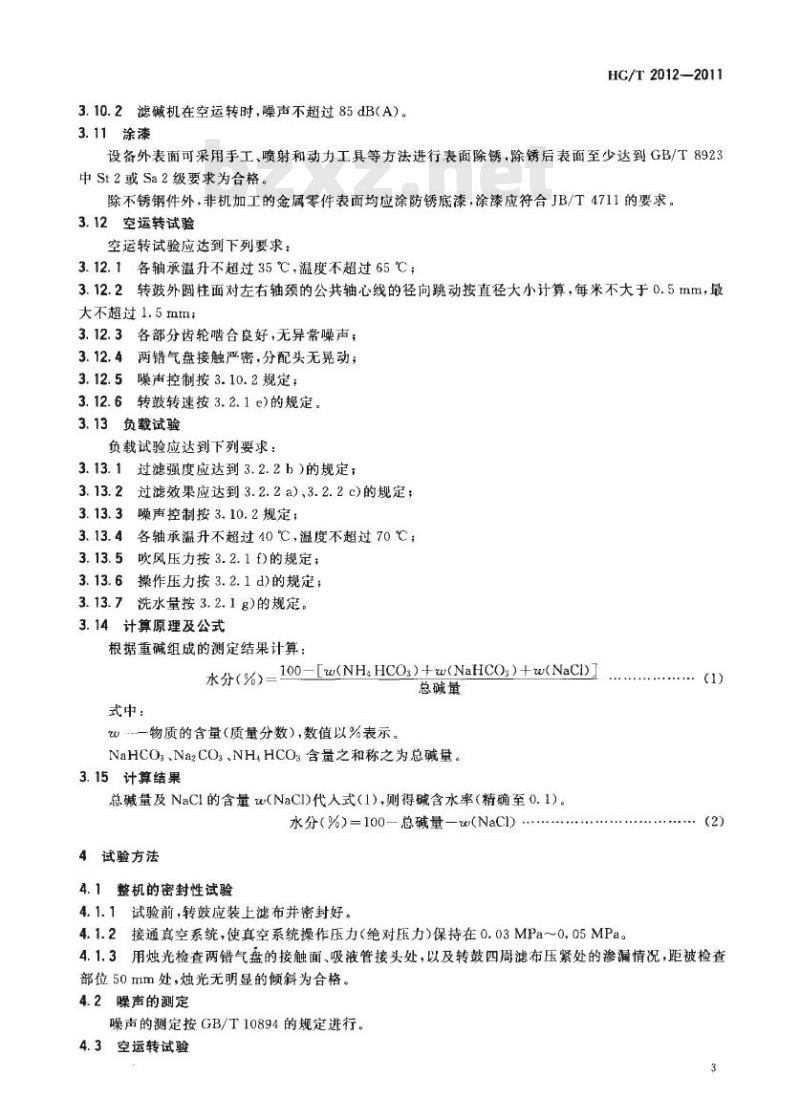

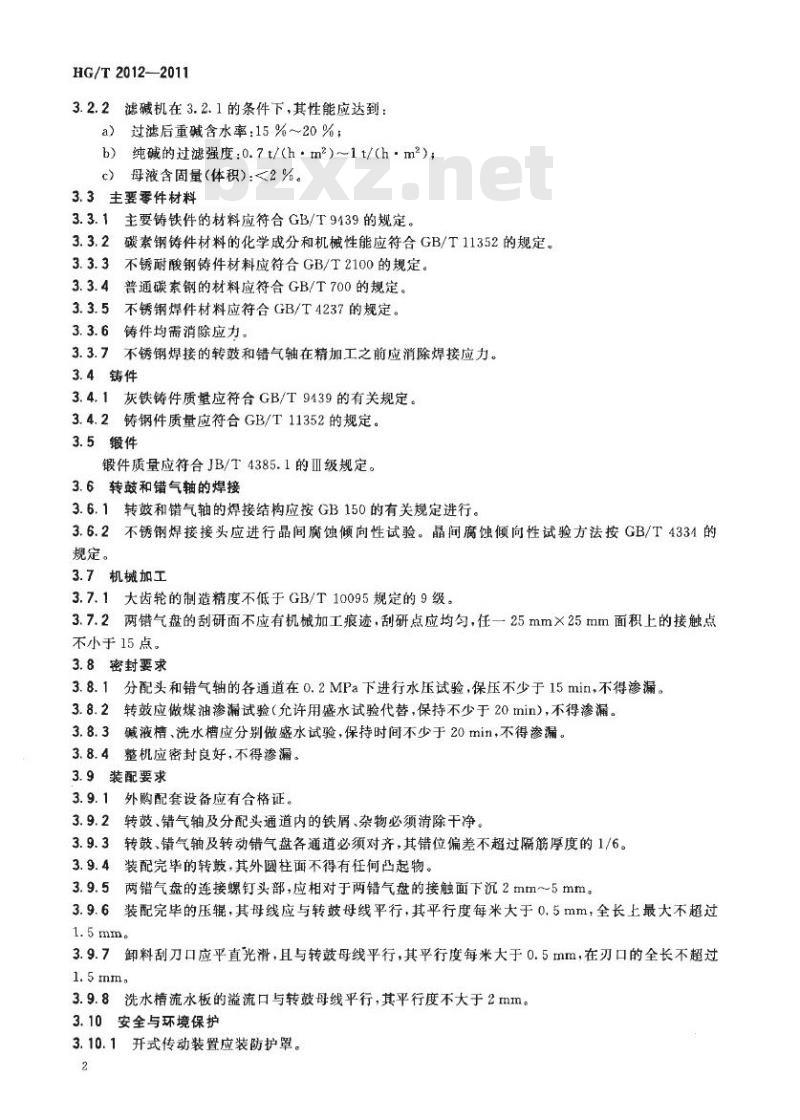

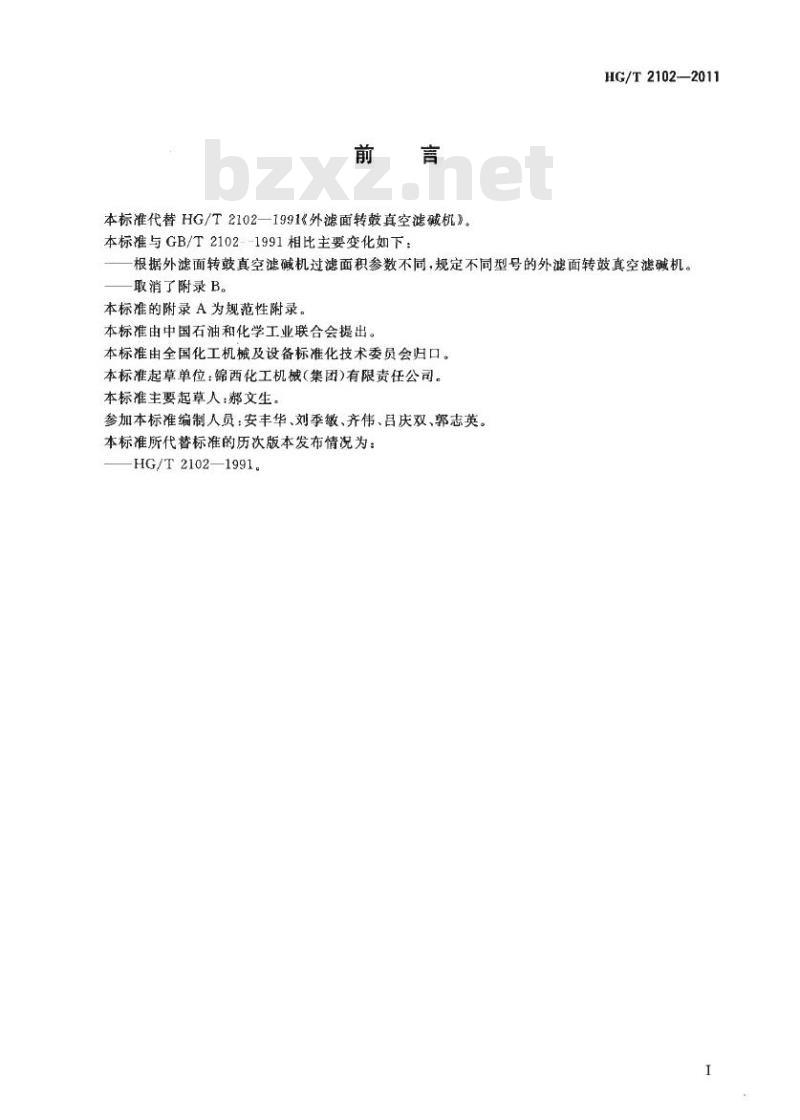

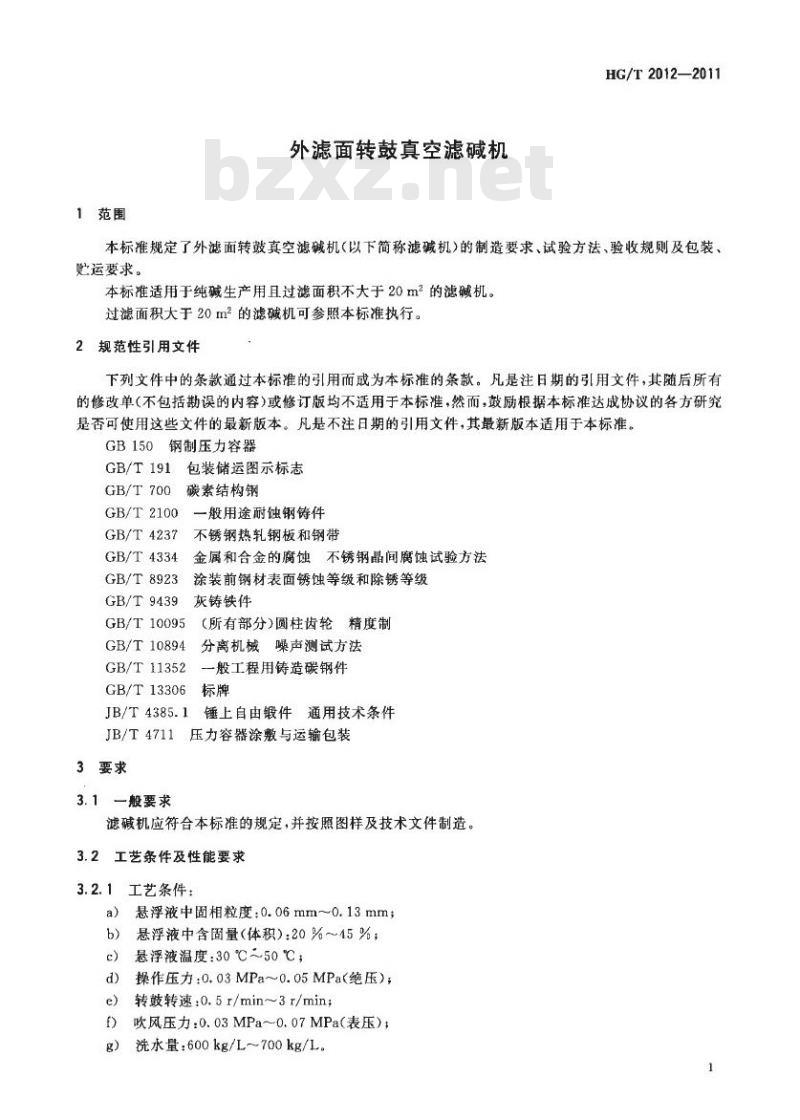

HG/T 2102—2011 代替 HG/T 2102—1991 外滤面转鼓真空滤碱机 External filtrate surface rotary drum type vacuum soda filter 发布日期：2011-12-20 实施日期：2012-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准代替 HG/T 2102—1991《外滤面转鼓真空滤碱机》。与原标准相比主要变化如下：根据外滤面转鼓真空滤碱机过滤面积参数不同，规定不同型号的外滤面转鼓真空滤碱机；取消了附录 B。本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出，由全国化工机械及设备标准化技术委员会归口。起草单位：锦西化工机械(集团)有限责任公司。主要起草人：郝文生。编制人员：安丰华、刘季敏、齐伟、昌庆双、郭志英。 1 范围 本标准规定了外滤面转鼓真空滤碱机（以下简称滤碱机）的制造要求、试验方法、验收规则及包装、运输要求。本标准适用于纯碱生产用且过滤面积不大于 20m² 的滤碱机。过滤面积大于 20m² 的滤碱机可参照本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB 150 钢制压力容器 - GB/T 191 包装储运图示标志 - GB/T 700 碳素结构钢 - GB/T 2100 不锈钢热轧钢板和钢带 - GB/T 4237 金属和合金的腐蚀不锈钢晶间腐蚀试验方法 - GB/T 4334 涂装前钢材表面锈蚀等级和除锈等级 - GB/T 8923 灰铸铁件 - GB/T 9439 一般用途耐蚀钢铸件 - GB/T 10095 圆柱齿轮精度制 - GB/T 10894 分离机械噪声测试方法 - GB/T 11352 一般工程用铸造碳钢件 - GB/T 13306 标牌 - JB/T 4385.1 (所有部分) 锤上自由锻件通用技术条件 - JB/T 4711 压力容器涂敷与运输包装 3 要求 3.1 一般要求 滤碱机应符合本标准的规定，并按照图样及技术文件制造。 3.2 工艺条件及性能要求 3.2.1 工艺条件： a) 悬浮液中固相粒度：0.06mm~0.13mm； b) 悬浮液中含固量（体积）：20%～45%； c) 悬浮液温度：30℃～50℃； d) 操作压力：0.03MPa～0.05MPa（绝压）； e) 转鼓转速：0.5r/min~3r/min； f) 吹风压力：0.03MPa~0.07MPa（表压）； g) 洗水量：600kg/L~700kg/L。 3.2.2 性能要求： 在 3.2.1 的条件下，其性能应达到： a) 过滤后重碱含水率：15%～20%； b) 纯碱的过滤强度：0.7t/(h·m²)～1t/(h·m²)； c) 母液含固量（体积）：<2%。 3.3 主要零件材料 3.3.1 主要铸铁件的材料应符合 GB/T 9439 的规定。 3.3.2 碳素钢铸件材料的化学成分和机械性能应符合 GB/T 11352 的规定。 3.3.3 不锈耐酸钢铸件材料应符合 GB/T 2100 的规定。 3.3.4 普通碳素钢的材料应符合 GB/T 700 的规定。 3.3.5 不锈钢焊件材料应符合 GB/T 4237 的规定。 3.3.6 铸件均需消除应力。 3.3.7 不锈钢焊接的转鼓和错气轴在精加工之前应消除焊接应力。 3.4 铸件 3.4.1 灰铁铸件质量应符合 GB/T 9439 的有关规定。 3.4.2 铸钢件质量应符合 GB/T 11352 的规定。 3.5 锻件 锻件质量应符合 JB/T 4385.1 的 Ⅲ 级规定。 3.6 转鼓和错气轴的焊接 3.6.1 转鼓和错气轴的焊接结构应按 GB 150 的有关规定进行。 3.6.2 不锈钢焊接接头应进行晶间腐蚀倾向性试验。试验方法按 GB/T 4334 的规定。 3.7 机械加工 3.7.1 大齿轮的制造精度不低于 GB/T 10095 规定的 9 级。 3.7.2 两错气盘的刮研面不应有机械加工痕迹，刮研点应均匀，任一 25mm×25mm 面积上的接触点不小于 15 点。 3.8 密封要求 3.8.1 分配头和错气轴的各通道在 0.2MPa 下进行水压试验，保压不少于 15min，不得渗漏。 3.8.2 转鼓应做煤油渗漏试验。
