【HG化工标准】 代替 HG/T 2129-1991 改性酚醛玻璃纤维增强塑料管件技术条件

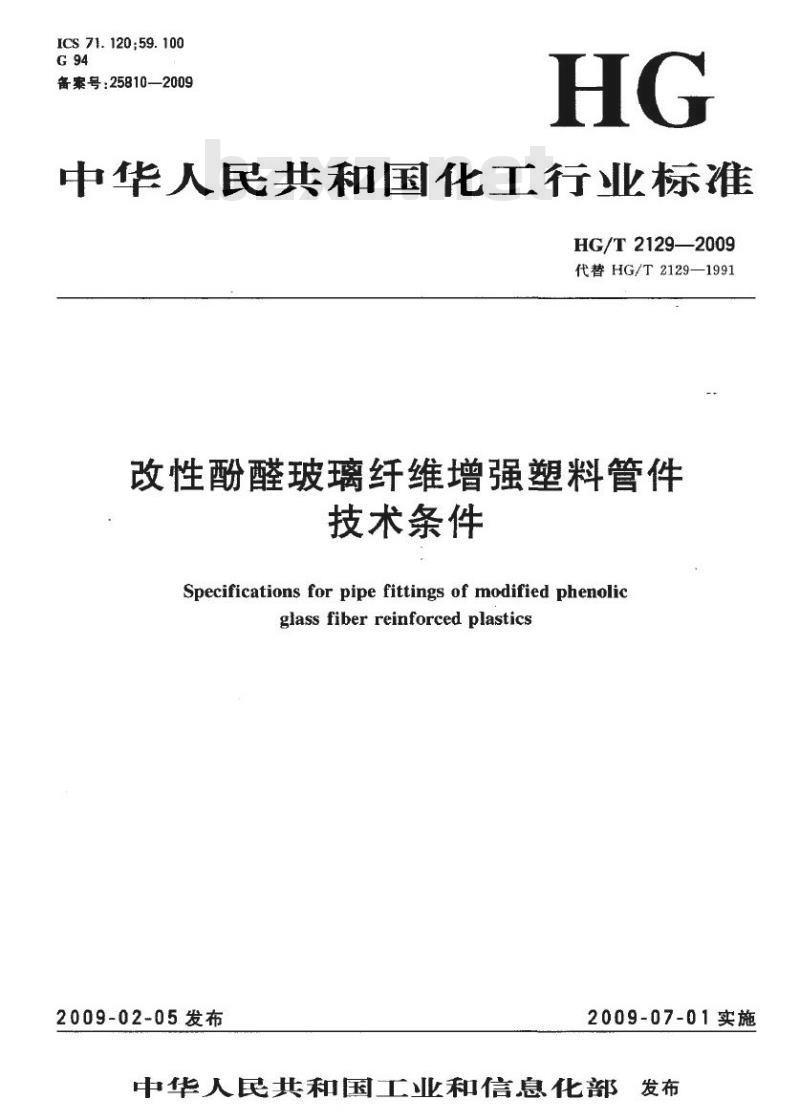

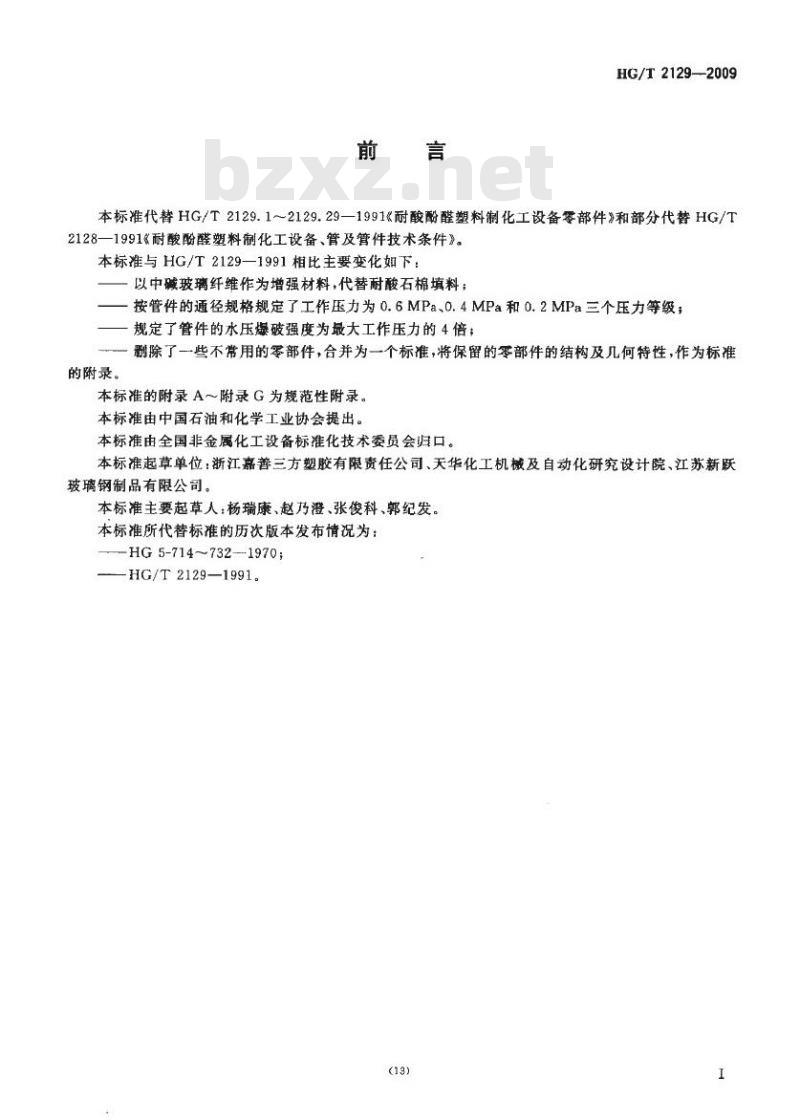

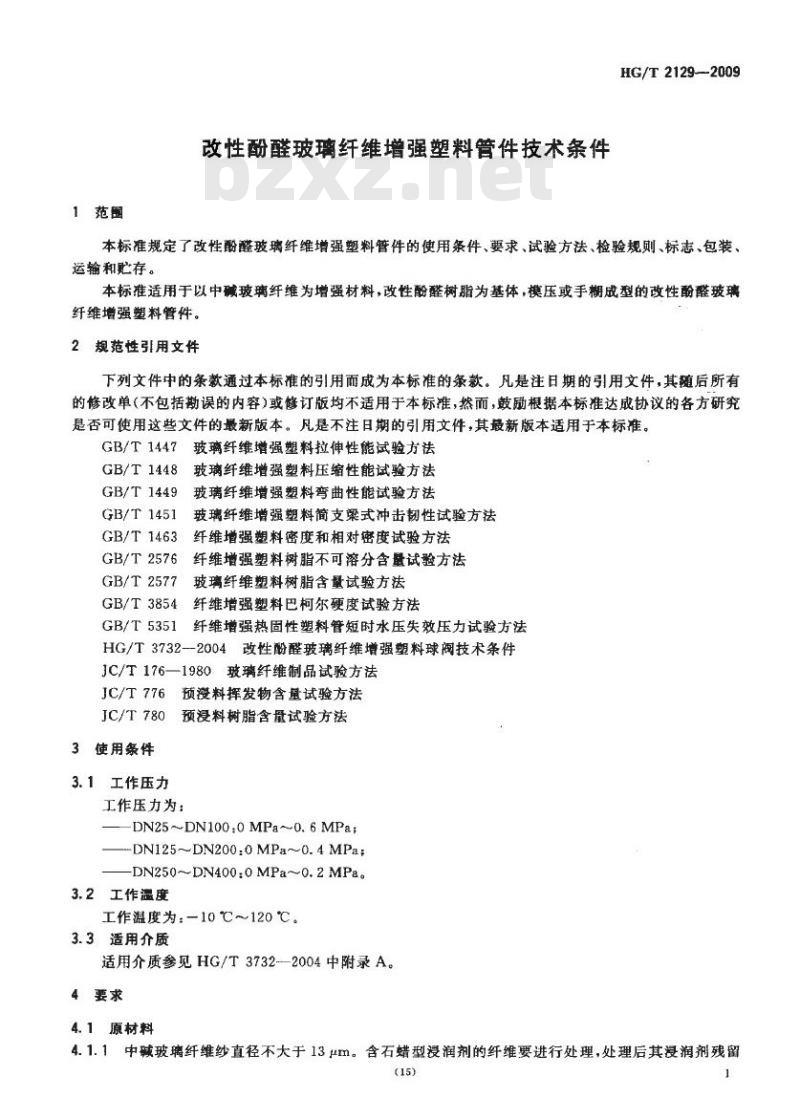

中华人民共和国化工行业标准 HG/T 2129—2009 代替 HG/T 2129—1991 改性酚醛玻璃纤维增强塑料管件技术条件 Specifications for pipe fittings of modified phenolic glass fiber reinforced plastics 2009-02-05 发布 2009-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2129—1991《耐酸酚醛塑料制化工设备零部件》和部分代替 HG/T 2128—1991《耐酸酚醛塑料制化工设备、管及管件技术条件》。 本标准与 HG/T 2129—1991 相比主要变化如下：以中碱玻璃纤维作为增强材料，代替耐酸石棉填料；按管件的通径规格规定了工作压力为 0.6MPa、0.4MPa 和 0.2MPa 三个压力等级；规定了管件的水压爆破强度为最大工作压力的 4 倍；除了一些不常用的零部件，合并为一个标准，将保留的零部件的结构及几何特性，作为标准的附录。 本标准的附录 A～附录 G 为规范性附录。 本标准由中国石油和化学工业协会提出。本标准由全国非金属化工设备标准化技术委员会归口。 本标准起草单位：浙江嘉善三方塑胶有限责任公司、天华化工机械及自动化研究设计院、江苏新跃玻璃钢制品有限公司。 本标准主要起草人：杨瑞康、赵乃澄、张俊科、郭纪发。 本标准所代替标准的历次版本发布情况为：HG/T 714~732—1970; HG/T 2129—1991。 1 范围 本标准规定了改性酚醛玻璃纤维增强塑料管件的使用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以中碱玻璃纤维为增强材料，改性酚醛树脂为基体，模压或手糊成型的改性酚醛玻璃纤维增强塑料管件。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 1447 玻璃纤维增强塑料拉伸性能试验方法 GB/T 1448 玻璃纤维增强塑料压缩性能试验方法 GB/T 1449 玻璃纤维增强塑料弯曲性能试验方法 GB/T 1451 玻璃纤维增强塑料简支梁式冲击韧性试验方法 GB/T 1463 纤维增强塑料密度和相对密度试验方法 GB/T 2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 纤维增强塑料树脂含量试验方法 GB/T 3854 纤维增强塑料巴柯尔硬度试验方法 GB/T 5351 纤维增强热固性塑料管短时水压失效压力试验方法 HG/T 3732—2004 改性酚醛玻璃纤维增强塑料球阀技术条件 JC/T 176—1980 玻璃纤维制品试验方法 JC/T 776 预浸料挥发物含量试验方法 JC/T 780 预浸料树脂含量试验方法 3 使用条件 3.1 工作压力 工作压力为： DN25~DN100: 0.6MPa; DN125~DN200: 0.4MPa; DN250~DN400: 0.2MPa。 3.2 工作温度 工作温度为：-10℃～120℃。 3.3 适用介质 适用介质参见 HG/T 3732—2004 中附录 A。 4 要求 4.1 原材料 4.1.1 中碱玻璃纤维纱直径不大于 13μm。含石蜡型浸润剂的纤维要进行处理，处理后其浸润剂残留量应不大于 0.5%。 4.1.2 所用的模压塑料树脂含量为 40%~45%，挥发物含量为 4%～10%，不可溶分含量不大于 40%。 4.1.3 模压制品试样的理化性能应符合表 1 的规定。 表 1 模压试样理化性能 项目 | 拉伸强度/MPa | 压缩强度/MPa | 弯曲强度/MPa | 冲击韧性/(kJ/m²) | 密度/(g/cm³)
