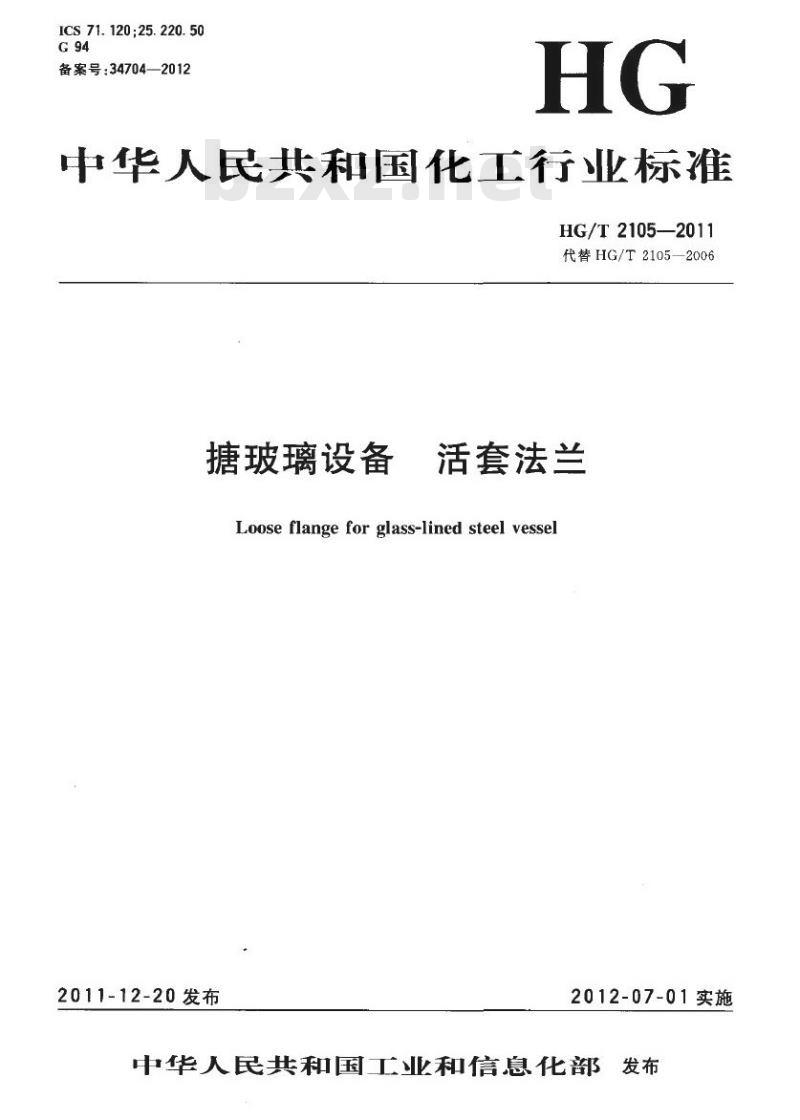

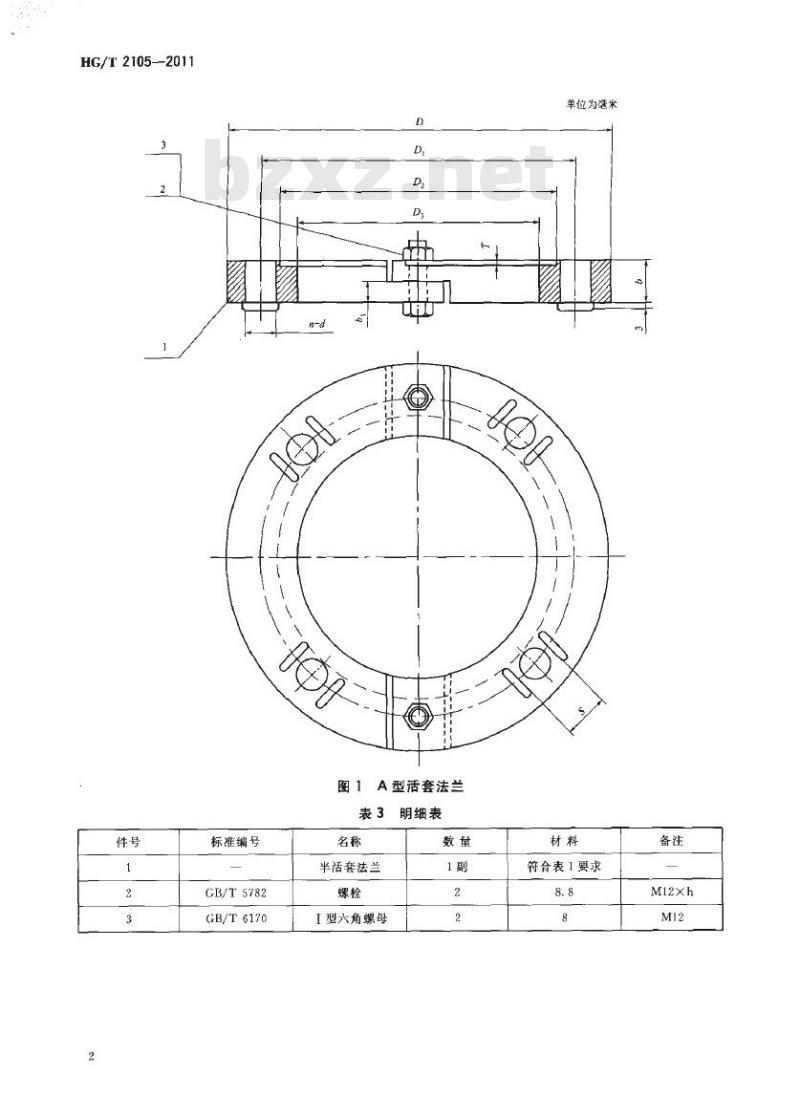

中华人民共和国化工行业标准 HG/T 2105—2011 （代替 HG/T 2105—2006） 搪玻璃设备 活套法兰 Loose flange for glass-lined steel vessel 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2105—2006《玻璃设备活套法兰》。与 HG/T 2105—2006 相比，主要变化如下： 1. 对活套法兰用材料进行了调整，取消了可锻铸铁件和碳素钢铸件，改为球墨铸铁件、碳素结构钢板、锅炉压力容器用钢板、碳素结构钢和低合金钢锻件； 2. 对设计温度高于 -10℃ 的铸铁件和设计温度高于 -20℃ 的锻钢件，提出了冲击试验的抽样要求； 3. 对活套法兰的缺陷提出了要求； 4. 对活套法兰的厚度尺寸进行了调整。 本标准由中国石油和化学工业联合会提出。本标准由全国玻璃设备标准化技术委员会归口。 本标准起草单位：新乡市三峰化工设备有限公司、北京华腾大塘设备有限公司。 本标准主要起草人：张广勇、职奇峰、杨东方、张延经。 1 范围 本标准规定了搪玻璃设备用活套法兰的型式、基本参数、尺寸、要求、包装和贮存。 本标准适用于公称压力小于或等于 1.0MPa，设计温度高于 -20℃、低于或等于 200℃ 的搪玻璃设备用活套法兰。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 700 碳素结构钢 GB 713 锅炉和压力容器用钢板 GB/T 898 承压设备用碳素钢和低合金钢锻件 GB/T 1804 一般公差 GB/T 1348 球墨铸铁件 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 5782 六角头螺栓 GB/T 6170 六角螺母 NB/T 47008 3 材料、分类 3.1 活套法兰分类和所用材料按表 1。材料的化学成分、力学性能等要求应符合表 1 所列标准的规定。 表 1 活套法兰材料和分类 | 类别 | 材料种类 | 材料编号 | 标准编号 | | :--- | :--- | :--- | :--- | | A | 铸铁件 | QT400-18L | GB/T 1348 | | B | 锻件 | Q235-B | GB/T 700 (GB/T 3274) | | | | Q245R | GB 713 | | | | Q345R | GB/T 898 | | | | 16Mn | NB/T 47008 | 3.2 活套法兰的公称压力和设计温度范围应符合表 2 的规定。 表 2 公称压力和设计温度范围 | 材料 | 公称压力 /MPa | 设计温度 /℃ | | :--- | :--- | :--- | | QT400-18L | $\le$ 1.0 | -10 ~ 200 | | Q235-B | $\le$ 1.0 | 0 ~ 200 | | Q245R | $\le$ 1.0 | 0 ~ 200 | | Q345R | $\le$ 1.0 | -20 ~ 200 | | 16Mn | $\le$ 1.0 | -20 ~ 200 | 4 类别、基本参数及尺寸 4.1 A 型活套法兰型式、基本参数及尺寸见图 1 及表 3、表 4。 表 3 明细表 | 件号 | 名称 | 数量 | 材料 | 备注 | | :--- | :--- | :--- | :--- | :--- | | 1 | 半活套法兰 | 1 副 | 符合表 1 要求 | | | 2 | 螺栓 | 2 | 8.8 | M12×h | | 3 | I 型六角螺母 | 2 | 8 | M12 | 表 4 A 型活套法兰基本参数及尺寸表 | 公称直径 DN/mm | 外径 D/mm | 内径 d/mm | 厚度 h/mm | 其他参数 | | :--- | :--- | :--- | :--- | :--- | | 25 | 85 | 70 | 50 | 6 | | 32 | 100 | 80 | 60 | 16 | | 40 | 110 | 104 | 68 | 18 | | 50 | 125 | 124 | 82 | 20 | | 65 | 145 | 140 | 102 | 24 | | 80 | 160 | 160 | 118 | 24 | | 100 | 180 | 190 | 138 | 28 | | 125 | 210 | 214 | 166 | 28 | | 150 | 240 | 270 | 190 | 32 | | 200 | 295 | 340 | 244 | 34 |
