【HG化工标准】 代替 HG/T 2057-2003 搪玻璃搅拌容器用机械密封

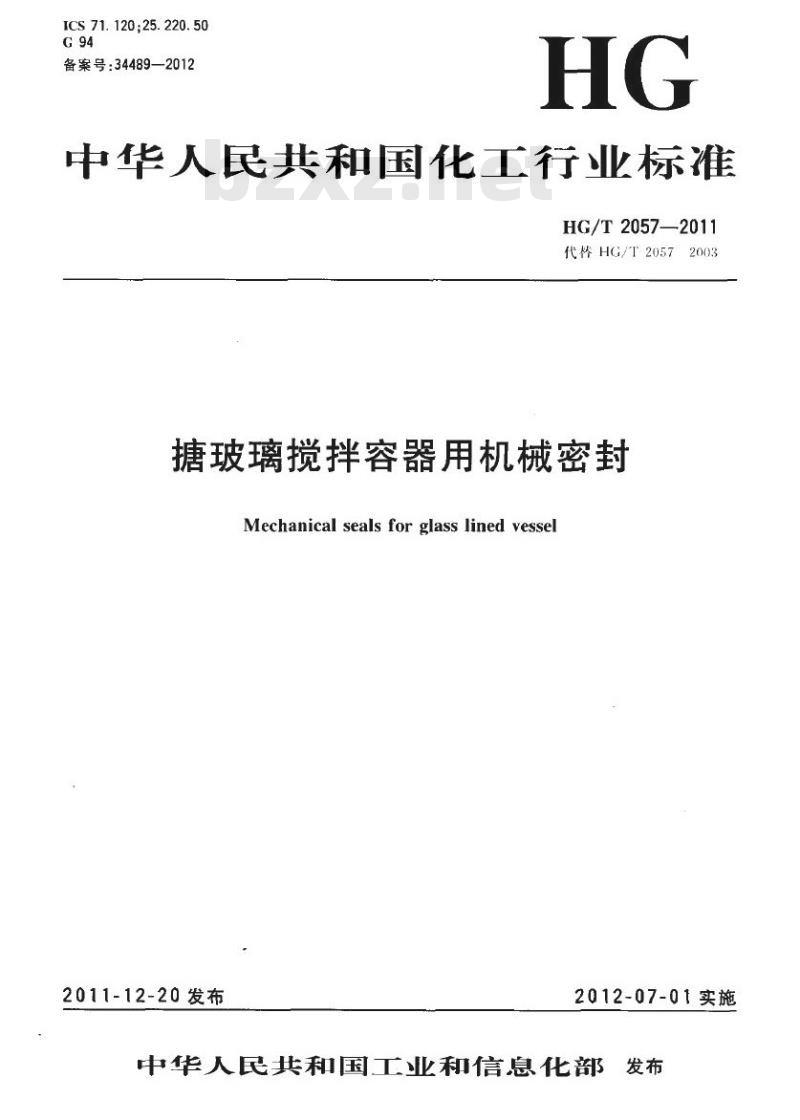

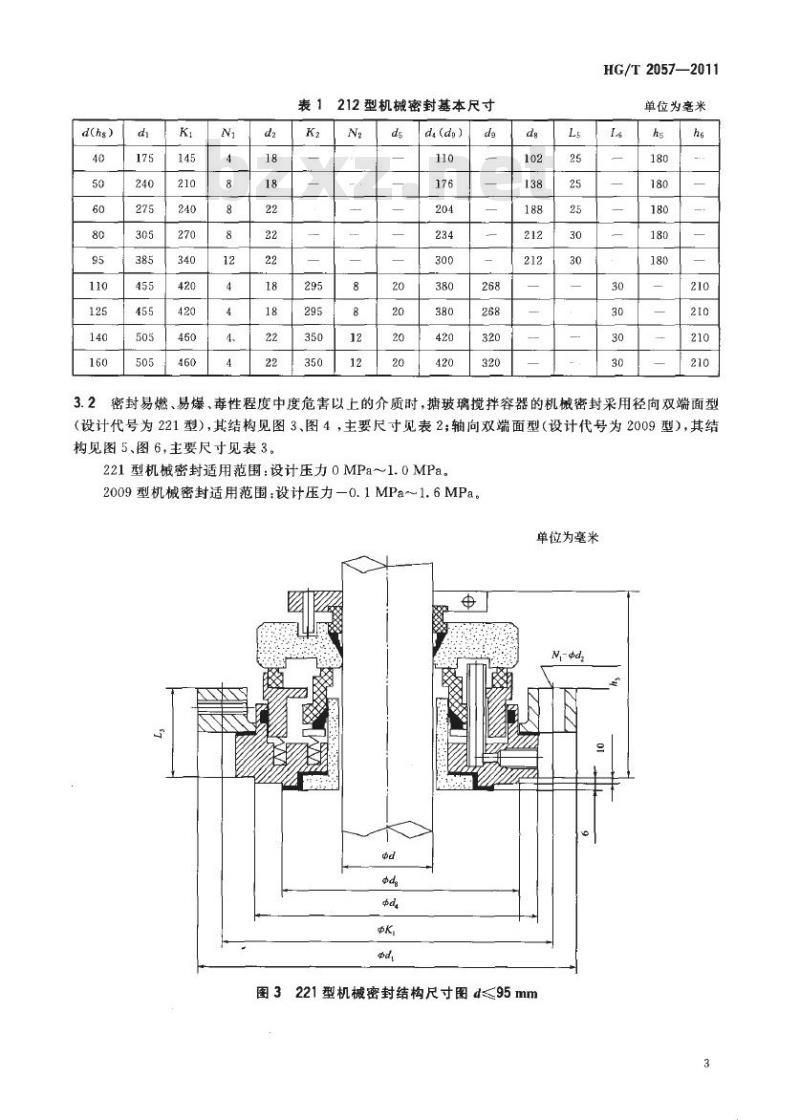

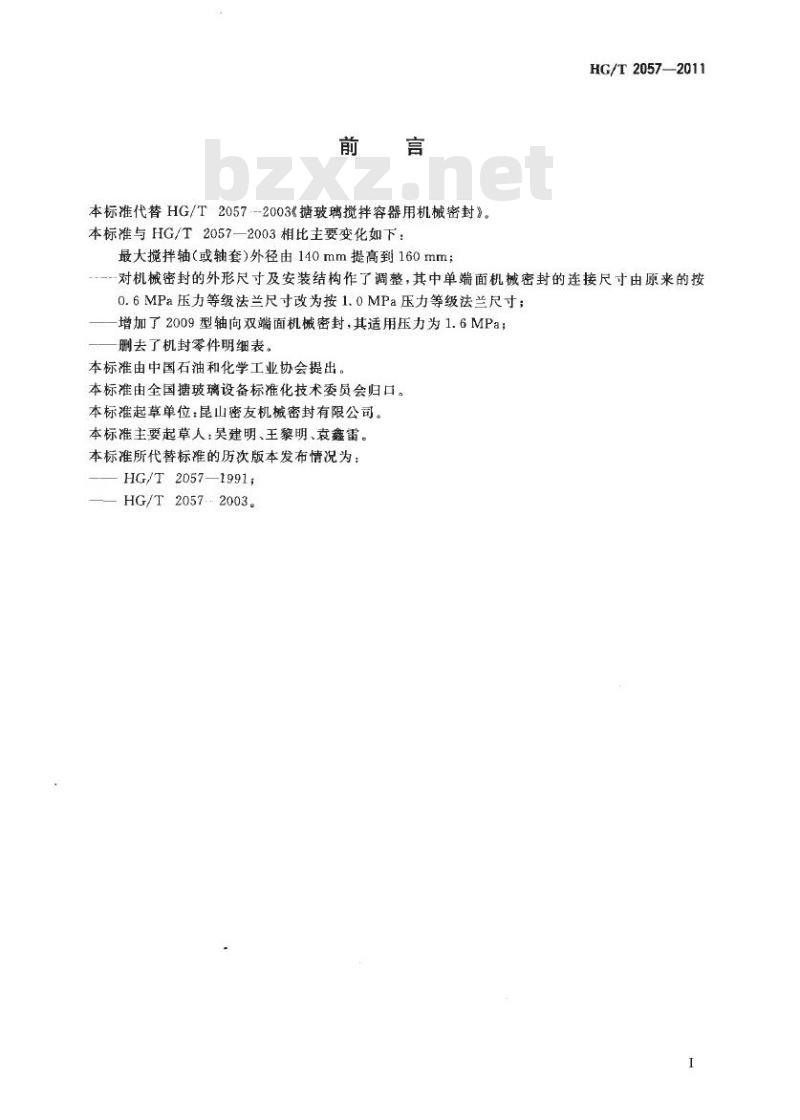

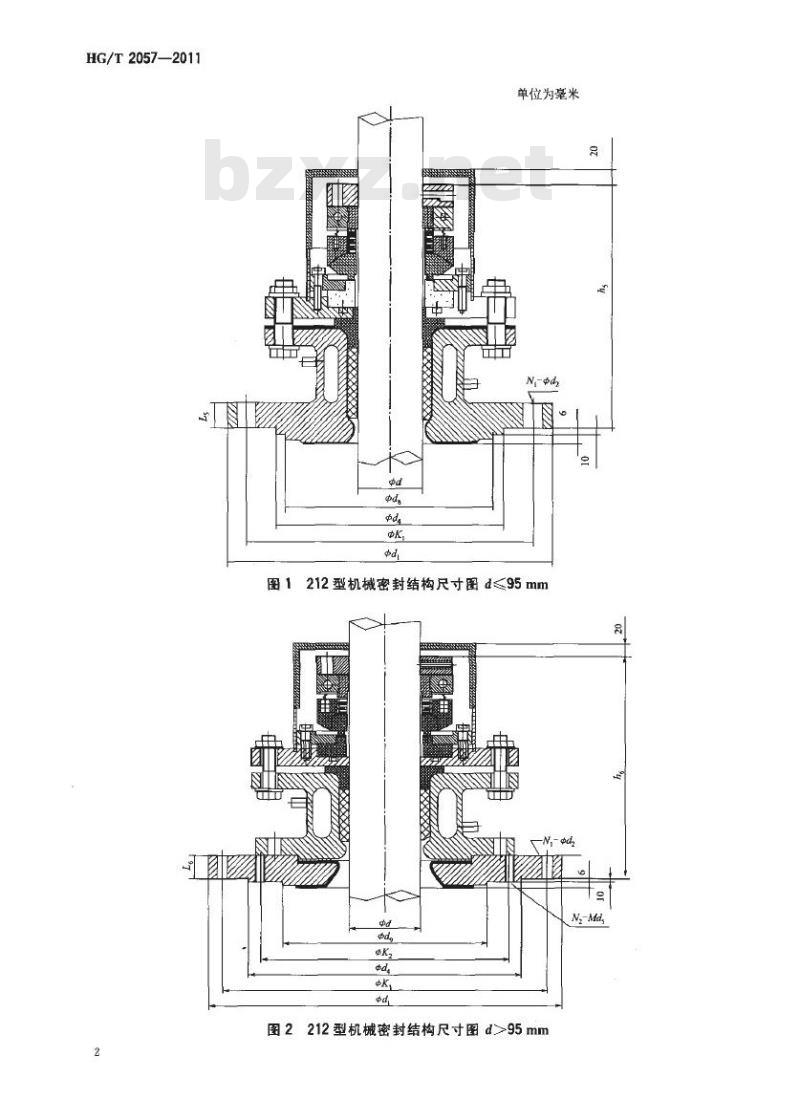

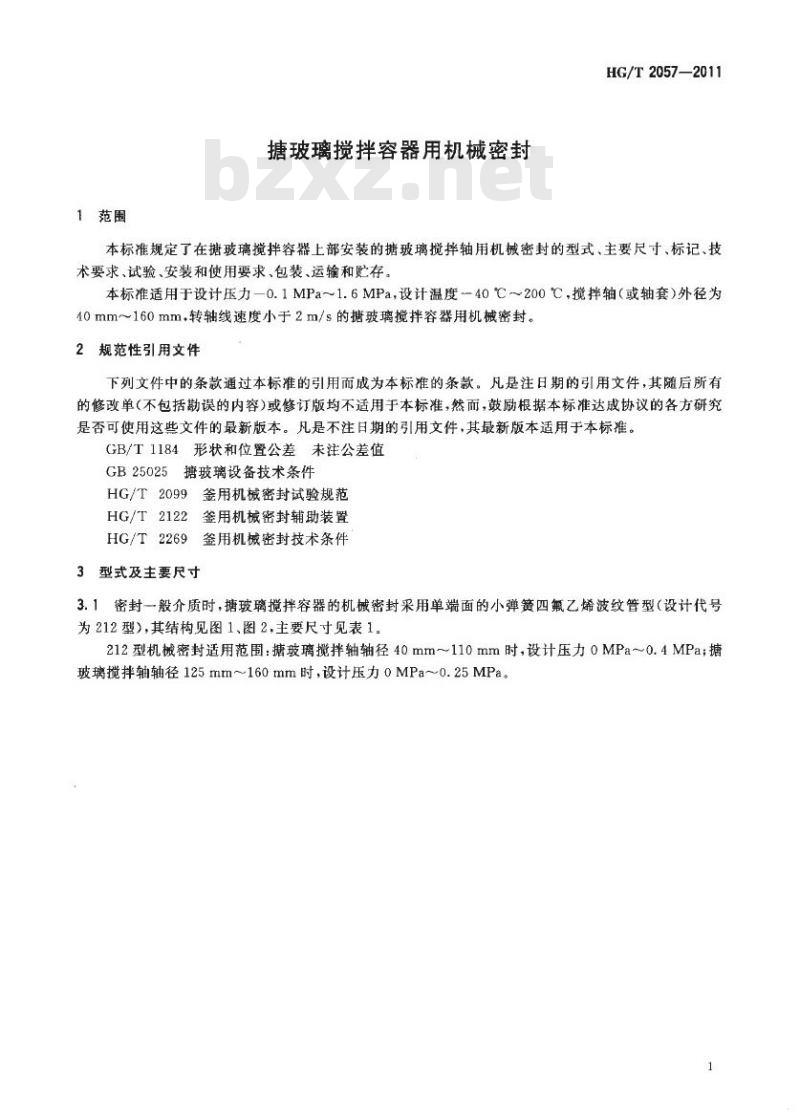

HG/T 2057—2011 中华人民共和国化工行业标准 糖玻璃搅拌容器用机械密封 Mechanical seals for glass lined vessel 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2057—2003《糖玻璃搅拌容器用机械密封》。与 HG/T 2057—2003 相比，主要变化如下：最大搅拌轴（或轴套）外径由 140mm 提高到 160mm；对机械密封的外形尺寸及安装结构作了调整，其中单端面机械密封的连接尺寸由原来的按 0.6MPa 压力等级法兰尺寸改为按 1.0MPa 压力等级法兰尺寸；增加了 2009 型轴向双端面机械密封，其适用压力为 1.6MPa；删去了机封零件明细表。 本标准由中国石油和化学工业协会提出。本标准由全国玻璃设备标准化技术委员会归口。本标准起草单位：昆山密友机械密封有限公司。本标准主要起草人：吴建明、王黎明、袁鑫雷。本标准所代替标准的历次版本发布情况为：HG/T 2057—1991；HG/T 2057—2003。 1 范围 糖玻璃搅拌容器用机械密封 本标准规定了在糖玻璃搅拌容器上部安装的糖玻璃搅拌轴用机械密封的型式、主要尺寸、标记、技术要求、试验、安装和使用要求、包装、运输和贮存。本标准适用于设计压力 -0.1MPa～1.6MPa，设计温度 -40℃～200℃，搅拌轴（或轴套）外径为 40mm～160mm，转轴线速度小于 2m/s 的糖玻璃搅拌容器用机械密封。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T 1184 形状和位置公差 未注公差值 GB 25025 糖玻璃设备技术条件 HG/T 2099 釜用机械密封试验规范 HG/T 2122 釜用机械密封辅助装置 HG/T 2269 釜用机械密封技术条件 3 型式及主要尺寸 3.1 密封一般介质时，糖玻璃搅拌容器的机械密封采用单端面的小弹簧四氟乙烯波纹管型（设计代号为 212 型），其结构见图 1、图 2，主要尺寸见表 1。212 型机械密封适用范围：糖玻璃搅拌轴轴径 40mm~110mm 时，设计压力 0MPa~0.4MPa；糖玻璃搅拌轴轴径 125mm~160mm 时，设计压力 0MPa~0.25MPa。 表 1：212 型机械密封基本尺寸（单位：mm） 轴径 d: 40, 50, 60, 80, 95, 110, 125, 140, 160 d(dg): 110, 176, 204, 234, 300, 380, 380, 420, 420 dg: 102, 138, 188, 212, 212, 268, 268, 320, 320 Ls: 25, 25, 25, 30, 30, 30, 30, 30, 30 hs: 180, 180, 180, 180, 180, 180, 180, 180, 180 he: 210, 210, 210, 210, 210, 210, 210, 210, 210 3.2 密封易燃、易爆、毒性程度中度危害以上的介质时，糖玻璃搅拌容器的机械密封采用径向双端面型（设计代号为 221 型），其结构见图 3、图 4，主要尺寸见表 2；轴向双端面型（设计代号为 2009 型），其结构见图 5、图 6，主要尺寸见表 3。 221 型机械密封适用范围：设计压力 0MPa～1.0MPa。 2009 型机械密封适用范围：设计压力 -0.1MPa～1.6MPa。
