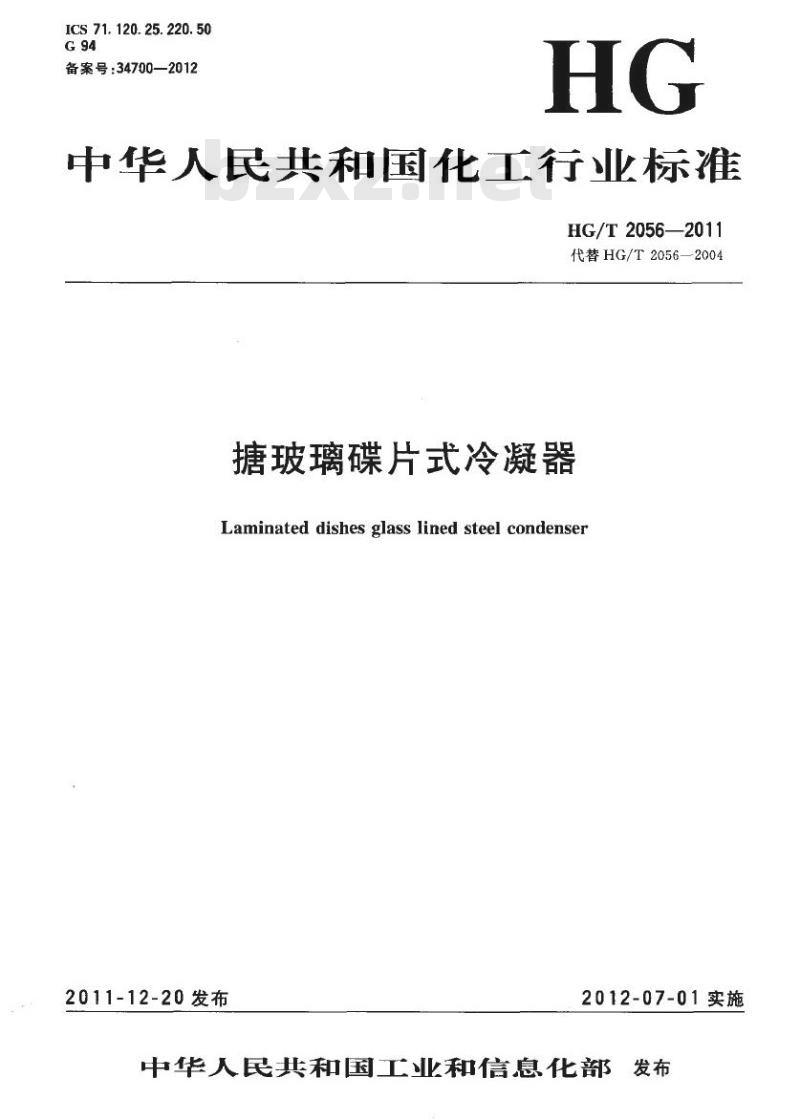

【HG化工标准】 代替 HG/T 2056-2004 搪玻璃碟片式冷凝器

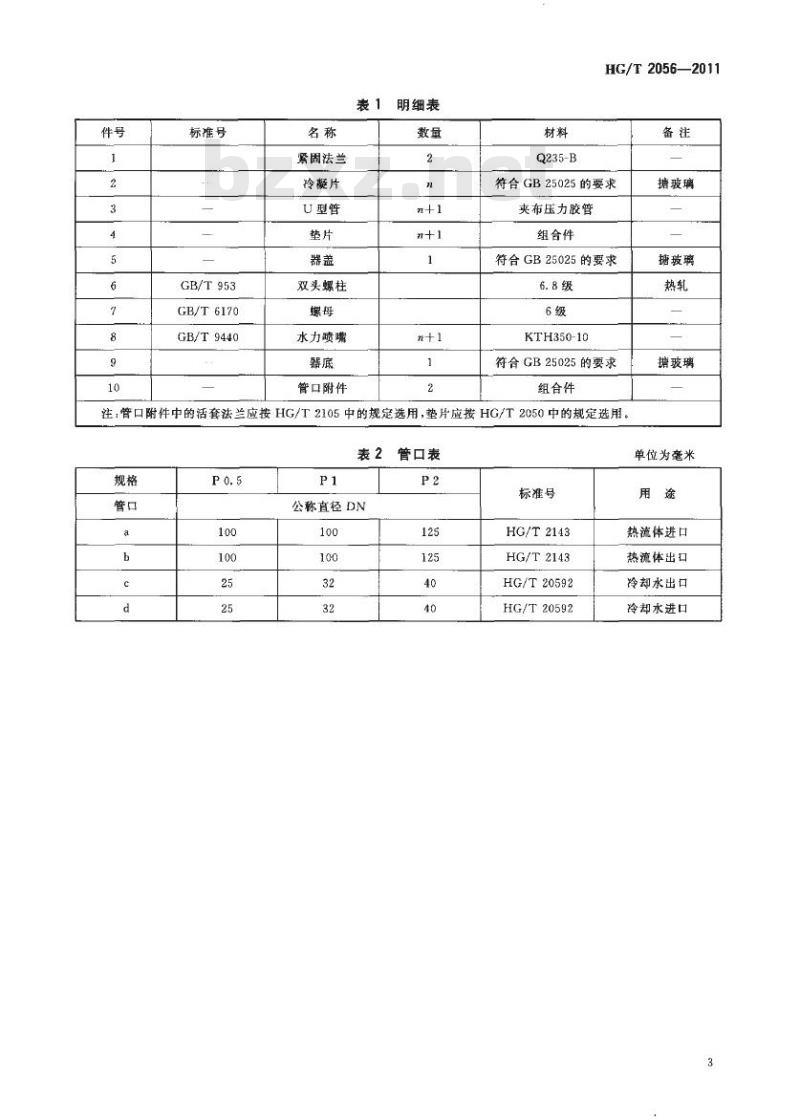

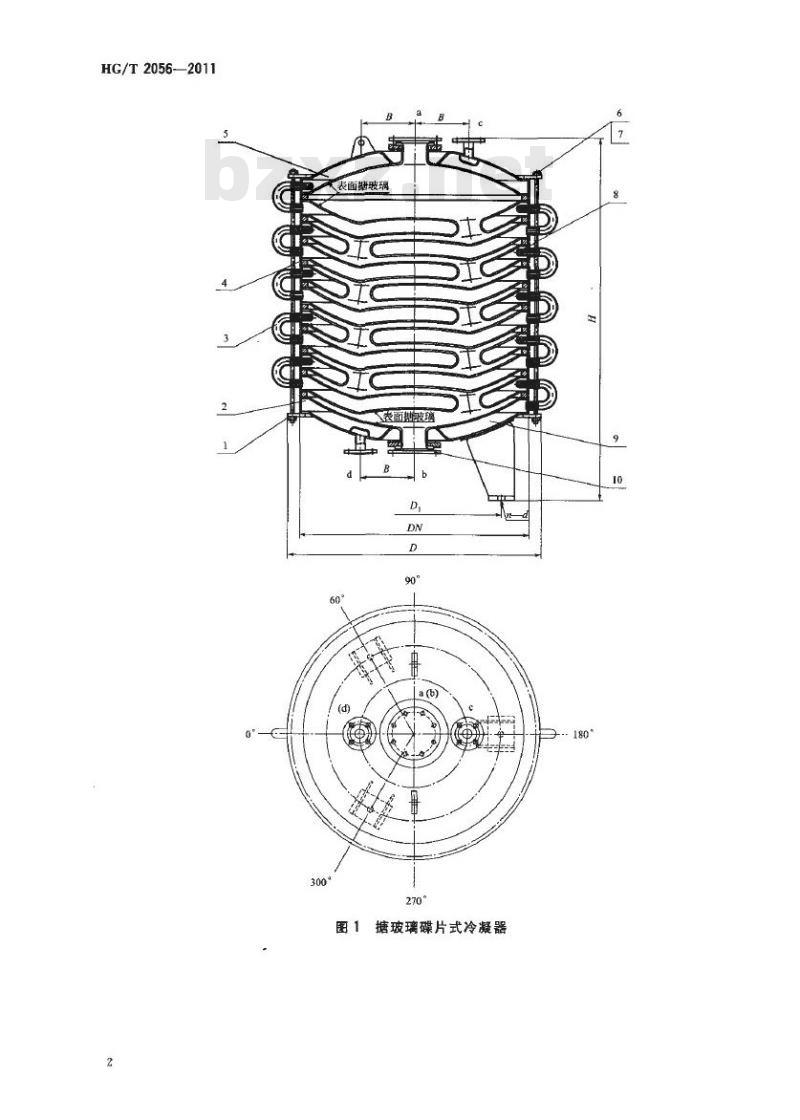

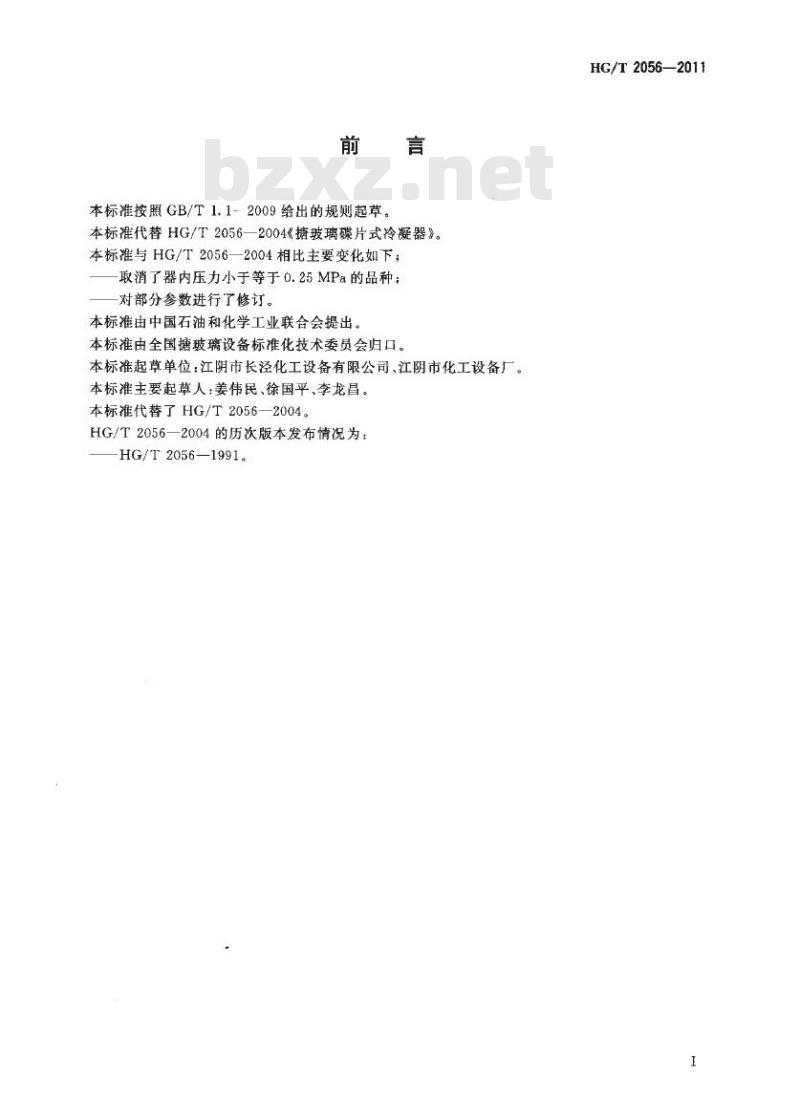

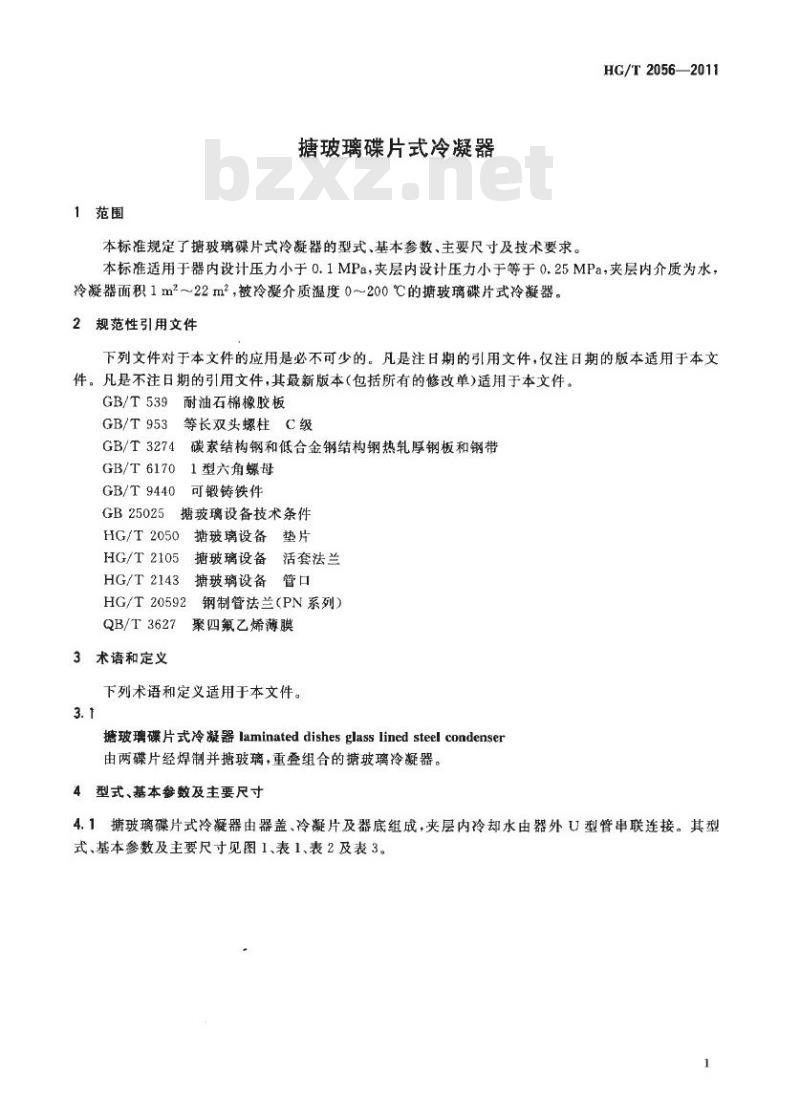

HG/T2056—2011 中华人民共和国化工行业标准 玻璃碟片式冷凝器 Laminated dishes glass lined steel condenser 发布日期：2011-12-20 实施日期：2012-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替HG/T 2056—2004《搪玻璃碟片式冷凝器》。与HG/T 2056—2004相比，主要变化如下：取消了器内压力小于等于0.25MPa的品种；对部分参数进行了修订。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。本标准起草单位：江阴市长泾化工设备有限公司、江阴市化工设备厂。本标准主要起草人：姜伟民、徐国平、李龙昌。本标准代替了HG/T 2056—2004。HG/T 2056—2004的历次版本发布情况为：HG/T 2056—1991。 1 范围 搪玻璃碟片式冷凝器 本标准规定了搪玻璃碟片式冷凝器的型式、基本参数、主要尺寸及技术要求。 本标准适用于器内设计压力小于0.1MPa，夹层内设计压力小于等于0.25MPa，夹层内介质为水，冷凝器面积1m²~22m²，被冷凝介质温度0~200℃的搪玻璃碟片式冷凝器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 539 耐油石棉橡胶板 GB/T 953 等长双头螺柱C级 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 6170 1型六角螺母 GB/T 9440 可锻铸铁件 GB 25025 搪玻璃设备技术条件 HG/T 2050 搪玻璃设备垫片 HG/T 2105 搪玻璃设备活套法兰 HG/T 2143 搪玻璃设备管口 HG/T 20592 钢制管法兰（PN系列） QB/T 3627 聚四氟乙烯薄膜 3 术语和定义 下列术语和定义适用于本文件。 3.1 搪玻璃碟片式冷凝器 laminated dishes glass lined steel condenser 由两碟片经焊制并搪玻璃，重叠组合的搪玻璃冷凝器。 4 型式、基本参数及主要尺寸 4.1 搪玻璃碟片式冷凝器由器盖、冷片及器底组成，夹层内冷却水由器外U型管串联连接。其型式、基本参数及主要尺寸见表1、表2及表3。 表1 明细表 | 件号 | 名称 | 数量 | 材料 | 标准号 | 备注 | | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 紧固法兰 | 2 | Q235-B | - | 符合GB 25025的要求 | | 2 | 冷凝片 | n+1 | 玻璃 | - | - | | 3 | U型管 | n+1 | 搪玻璃 | - | - | | 4 | 垫片 | 1 | - | HG/T 2050 | - | | 5 | 器盖 | n+1 | 钢 | - | 符合GB 25025的要求 | | 6 | 双头螺柱 | 2 | - | GB/T 953 | - | | 7 | 螺母 | n+1 | - | GB/T 6170 | 符合GB 25025的要求 | | 8 | 水力喷嘴 | 1 | - | HG/T 2143 | - | | 9 | 器底 | 1 | - | HG/T 2143 | - | | 10 | 管口附件 | 1 | - | HG/T 20592 | 活套法兰应按HG/T 2105选用，垫片按HG/T 2050选用 | 表2 管口表 | 规格 | 用途 | DN/mm | a/mm | | :--- | :--- | :--- | :--- | | P0.5 | 热流体进口 | 100 | 100 | | P0.5 | 热流体出口 | 100 | 25 | | P1 | 冷却水出口 | 100 | 32 | | P1 | 冷却水进口 | 100 | 32 | | P2 | 冷却水出口 | 125 | 40 | | P2 | 冷却水进口 | 125 | 40 | 表3 尺寸表 | 冷凝片数 | 冷凝面积/m² | DN/mm | D/mm | | :--- | :--- | :--- | :--- | | 2 | 1 | 610 | 690 | | 3 | 1.5 | 870 | 965 | | 4 | 2 | 1050 | 1145 | | 5 | 2.5 | - | - | | 6 | 3 | - | - | | 7 | 3.5 | - | - | | 8 | 4 | - | - | | 9 | 4.5 | - | - | | 10 | 5 | - | - |
