标准简介：

HG/T 2036-2011.Glass-lined vessel parameter.
1范围
HG/T 2036规定了搪玻璃容器的型式、基本参数及主要尺寸。
HG/T 2036适用于公称容积大于等于50L至40000L的搪玻璃搅拌容器，公称容积大于等于50L至100000L的搪玻璃贮存容器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7996搪玻璃容器公称容积和公称直径
HG/T 2049搪玻璃设备高颈法兰
HG/T 2053搪玻璃设备人孔法兰
JB/T 4746钢制压力容器用封头
3型式、基本参数及主要尺寸
3.1型式
搪玻璃搅拌容器分为开式搅拌容器和闭式搅拌容器。搪玻璃贮存容器分为开式贮存容器、闭式贮存容器和卧式贮存容器。容器公称容积和公称直径应符合GB/T 7996的规定,封头应符合JB/T 4746 的规定。
3.2 基本参数及主要尺寸
3.2.1搪玻璃开式搅拌容器公称容积为50L~8000L,型式、基本参数及主要尺寸按图1和表1的规定。
3.2.2搪玻璃闭式搅拌容器公称容积为2500L~40 000L,基本参数及主要尺寸按图2和表2的规定。
3.2.3搪玻璃开式贮存容器公称容积为50L~8 000L,基本参数及主要尺寸按图3、图4和表3的规定。

标准内容

部分标准内容：

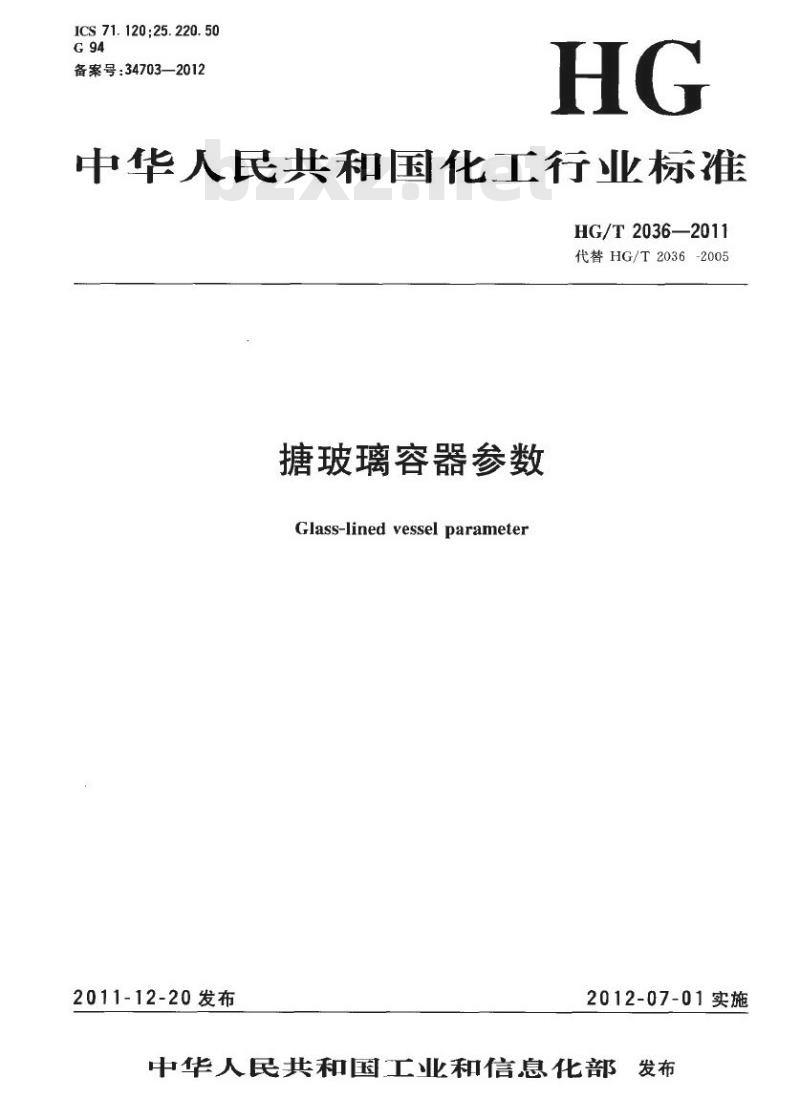

ICS 71.120;25.220.50
备案号：34703—2012
中华人民共和国化工行业标准
HG/T2036—2011
代替HG/T2036-2005
玻璃容器参数
Glass-linedvesselparameter
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言

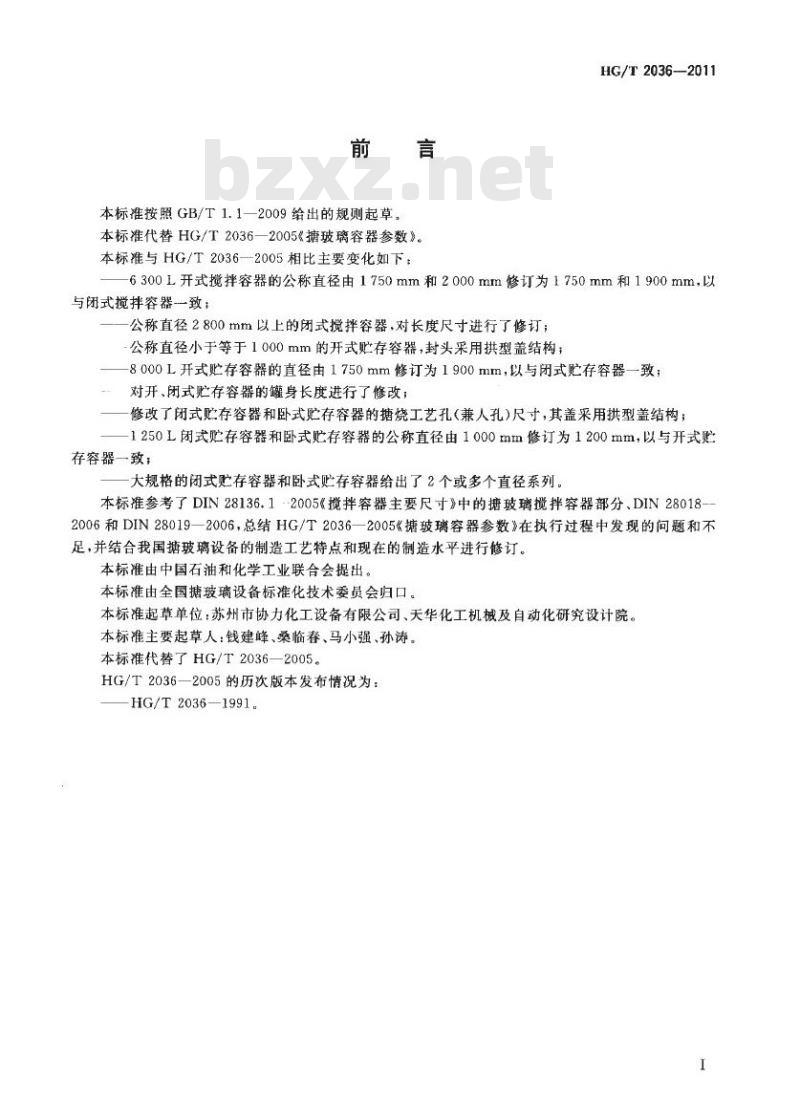

本标准按照GB/T1.1—2009给出的规则起草。本标准代替HG/T2036—2005《塘玻璃容器参数》。本标准与HG/T2036--2005相比主要变化如下：HG/T 2036-2011
6300L开式搅拌容器的公称直径由1750mm和2000mm修订为1750mm和1900mm，以与闭式搅拌容器一致；
公称直径2800mm以上的闭式搅拌容器，对长度尺寸进行了修订；-公称直径小于等于1000mm的开式贮存容器，封头采用拱型盖结构；-8000L开式贮存容器的直径由1750mm修订为1900mm，以与闭式贮存容器一致；对开、闭式贮存容器的罐身长度进行了修改；一修改了闭式贮存容器和卧式贮存容器的烧工艺孔（兼人孔)尺寸，其盖采用拱型盖结构；-1250L闭式贮存容器和卧式贮存容器的公称直径由1000mm修订为1200mm，以与开式购存容器一致；
大规格的闭式贮存容器和卧式贮存容器给出了2个或多个直径系列。本标准参考了DIN28136.1--2005《搅拌容器主要尺寸》中的塘玻璃揽拌容器部分、DIN28018-2006和DIN28019—2006，总结HG/T2036—2005《糖玻璃容器参数》在执行过程中发现的间题和不足，并结合我国糖玻璃设备的制造工艺特点和现在的制造水平进行修订。本标准由中国石油和化学工业联合会提出。本标准由全国据玻璃设备标准化技术委员会归口。本标准起草单位：苏州市协力化工设备有限公司、天华化工机械及自动化研究设计院。本标准主要起草人：钱建峰、桑临春、马小强、孙涛。本标准代替了HG/T2036—2005。HG/T2036—2005的历次版本发布情况为：HG/T2036—1991.

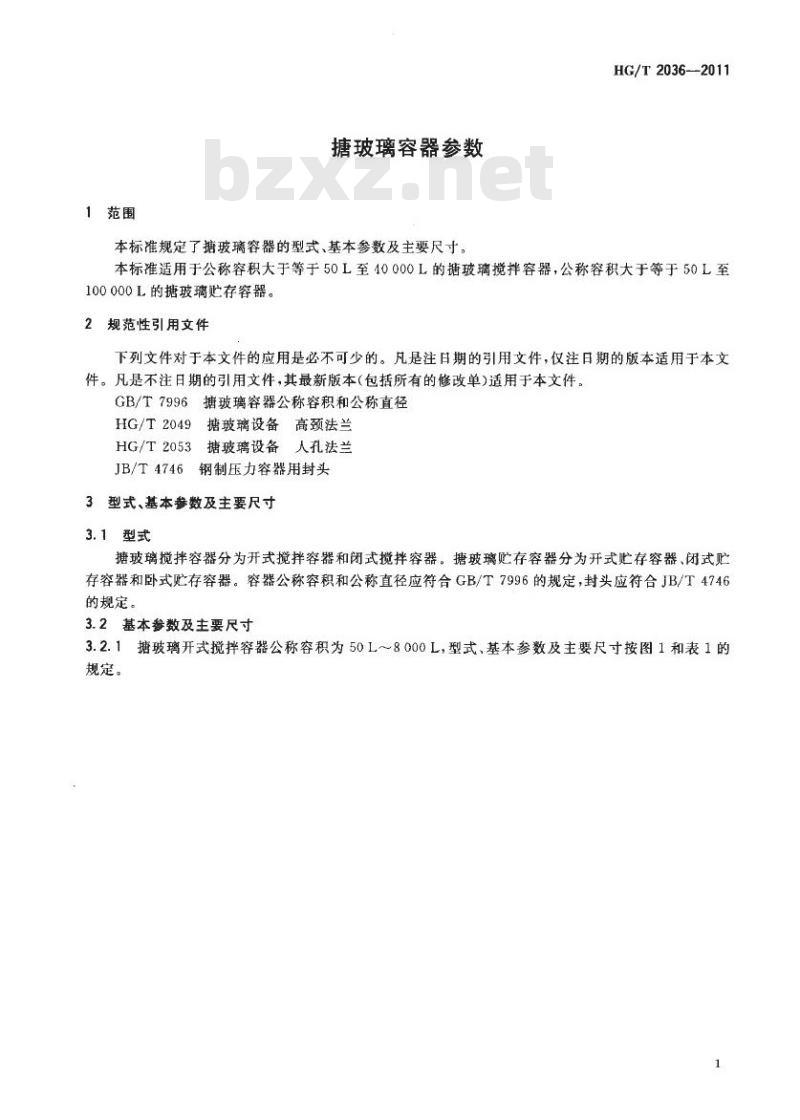

1范围
糖玻璃容器参数
本标准规定了糖玻璃容器的型式、基本参数及主要尺寸。HG/T2036—2011
本标准适用于公称容积大于等于50L至40000L的玻璃搅拌容器，公称容积大于等于50L至100000L的糖玻璃贮存容器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括所有的修改单)适用于本文件。GB/T7996玻璃容器公称容积和公称直径HG/T2049塘玻璃设备高颈法兰
HG/T2053玻璃设备人孔法兰
JB/T4746
钢制压力容器用封头
3型式、基本参数及主要尺寸
3.1型式
据玻璃搅拌容器分为开式搅拌容器和闭式搅拌容器。塘玻璃贮存容器分为开式贮存容器、闭式贮存容器和卧式贮存容器。容器公称容积和公称直径应符合GB/T7996的规定，封头应符合JB/T4746的规定。
3.2基本参数及主要尺寸
3.2.1糖玻璃开式搅摔容器公称容积为50L～8000L，型式、基本参数及主要尺寸按图1和表1的规定。
HG/T2036—2011

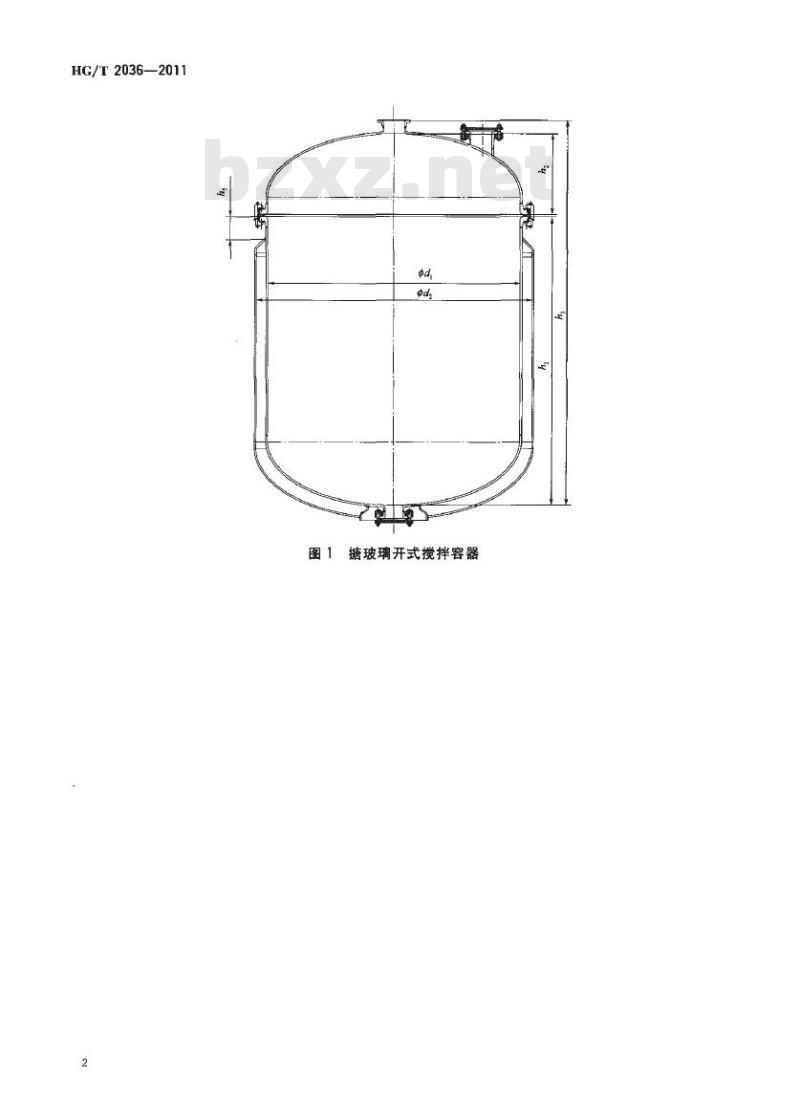

图1糖玻璃开式搅拌容器
公称容积
L系列

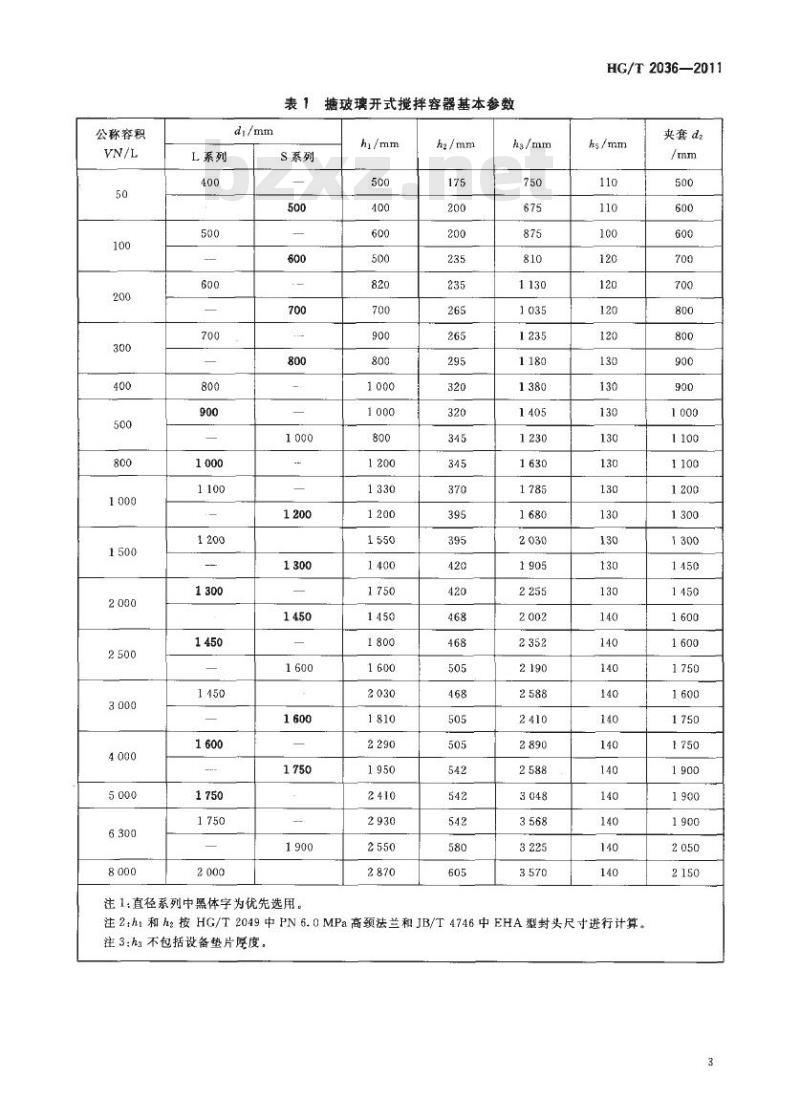

糖玻璃开式搅拌容器基本参数
S系列
注1直径系列中黑体字为优先选用。400
HG/T2036—2011
注2+h：和h2按HG/T2049中PN6.0MPa高颈法兰和JB/T4746中EHA型封头尺寸进行计算。注3：h3不包括设备垫片屋度。
夹套dz
HG/T2036—2011
3.2.2珺玻璃闭式搅拌容器公称容积为2500L～400001，基本参数及主要尺寸按图2和表2的规定。
图2塘玻璃闭式搅拌容器
公称容积
L系列
S系列
糖玻璃闭式搅拌容器基本参数
HG/T2036—2011
注1：直径系列中黑体字为优先选用。注2：按HG/T2049中PN6.0MPa高颈法兰和JB/T4746中EHA型封头尺寸进行计算。注3：ha不包括设备垫片厚度。
夹套内径d2
塘玻璃开式贮存容器公称容积为50L～8000L，基本参数及主要尺寸按图3、图4和表3的规定。
HG/T2036—2011
400≤d1000
图3糖玻璃开式贮存容器（一）
d, >1000
图4塘玻璃开式贮存容器(二）下载标准就来标准下载网
公称容积
塘玻璃开式贮存容器基本参数
注1:直径系列中黑体字为优先选用。h
HG/T2036—2011
注2：h1和图4中的h2按HG/T2049中PN6.0MPa高颈法兰和JB/T4746中EHA型封头尺寸进行计算。注3：图3中的h2按JB/T4746中PHS型封头尺寸进行计算。注4:h2不包括设备垫片厚度。
规定。
塘玻璃闭式贮存容器公称容积为1000L～80000L，基本参数及主要尺寸按图5和表4的7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
