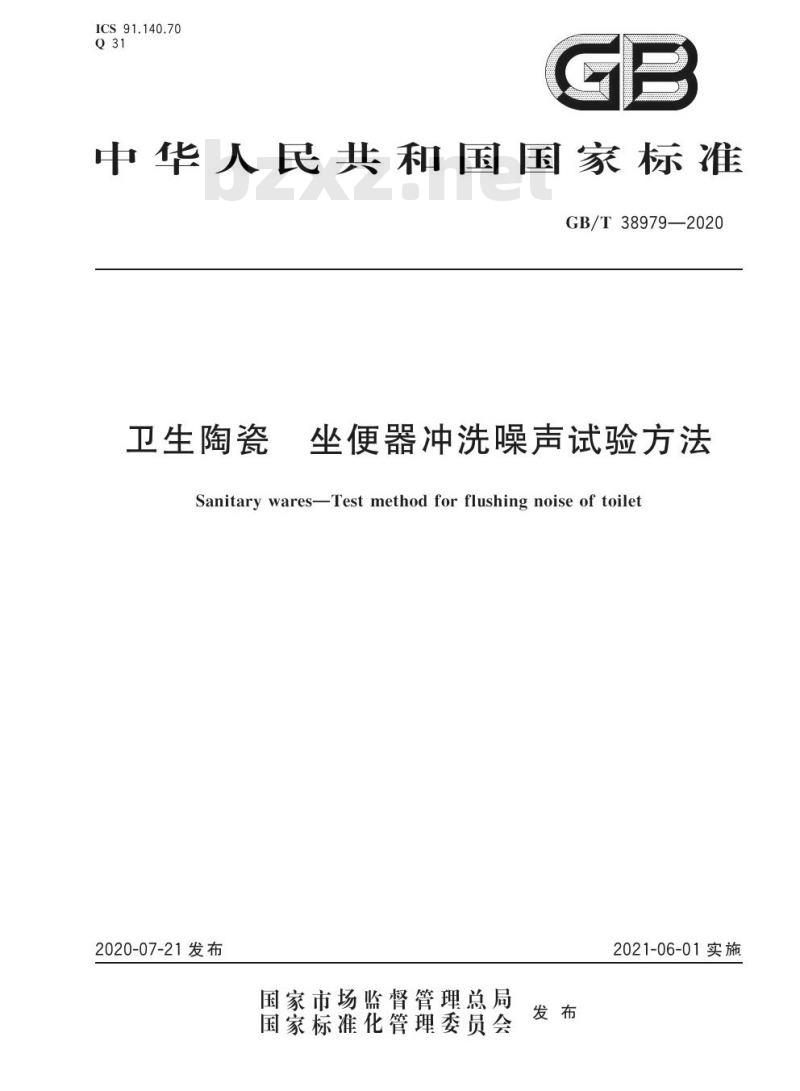

【GB国家标准】 卫生陶瓷 坐便器冲洗噪声试验方法

ICS91.140.70
Q31
GB
中华人民共和国国家标准
GB/T38979—2020
卫生陶瓷
坐便器冲洗噪声试验方法
Sanitary waresTest method for flushing noise of toilet2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
发布
2021-06-01实施

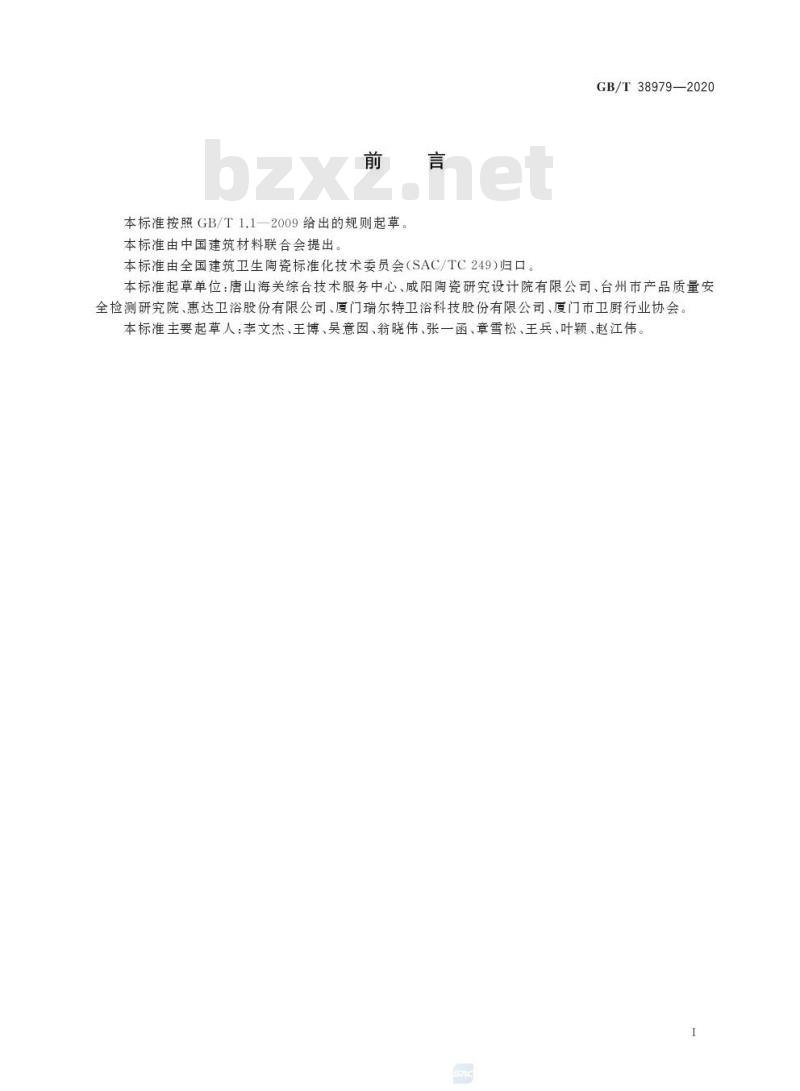

前言
本标准按照GB/T1.1-2009给出的规则起草本标准由中国建筑材料联合会提出本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。GB/T38979—2020
本标准起草单位：唐山海关综合技术服务中心、咸阳陶瓷研究设计院有限公司、台州市产品质量安全检测研究院、惠达卫浴股份有限公司、厦门瑞尔特卫浴科技股份有限公司、厦门市卫厨行业协会本标准主要起草人：李文杰、王博、吴意因、翁晓伟、张一函、章雪松、王兵、叶颖、赵江伟、I

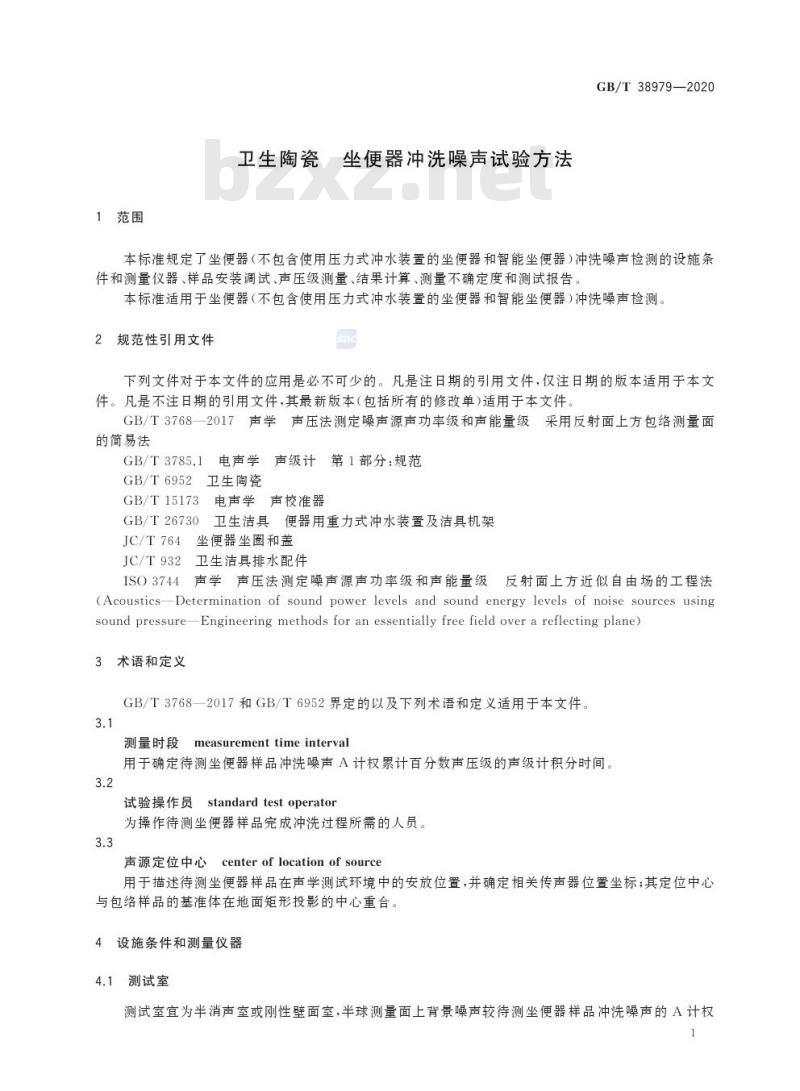

1范围
坐便器冲洗噪声试验方法
卫生陶瓷
GB/T38979—2020
本标准规定了坐便器（不包含使用压力式冲水装置的坐便器和智能坐便器）冲洗噪声检测的设施条件和测量仪器、样品安装调试、声压级测量、结果计算、测量不确定度和测试报告。本标准适用于坐便器（不包含使用压力式冲水装置的坐便器和智能坐便器）冲洗噪声检测。2规范性引用文件
G
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T3768一2017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法
GB/T3785.1电声学声级计第1部分：规范GB/T6952卫生陶瓷
GB/T15173电声学声校准器
GB/T26730卫生洁具便器用重力式冲水装置及洁具机架JC/T764坐便器坐圈和盖
JC/T932卫生洁具排水配件
ISO3744声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法(AcousticsDetermination of sound power levels and sound energy levels of noise sources usingsound pressureEngineering methods for an essentially free field over a reflecting plane)术语和定义
3
GB/T3768—2017和GB/T6952界定的以及下列术语和定义适用于本文件3.1
测量时段
measurementtimeinterval
用于确定待测坐便器样品冲洗噪声A计权累计百分数声压级的声级计积分时间。3.2
standard test operator
试验操作员
为操作待测坐便器样品完成冲洗过程所需的人员3.3
声源定位中心centeroflocationofsource用于描述待测坐便器样品在声学测试环境中的安放位置，并确定相关传声器位置坐标；其定位中心与包络样品的基准体在地面矩形投影的中心重合。4设施条件和测量仪器
4.1测试室
测试室宜为半消声室或刚性壁面室，半球测量面上背景噪声较待测坐便器样品冲洗噪声的A计权1
GB/T38979—2020

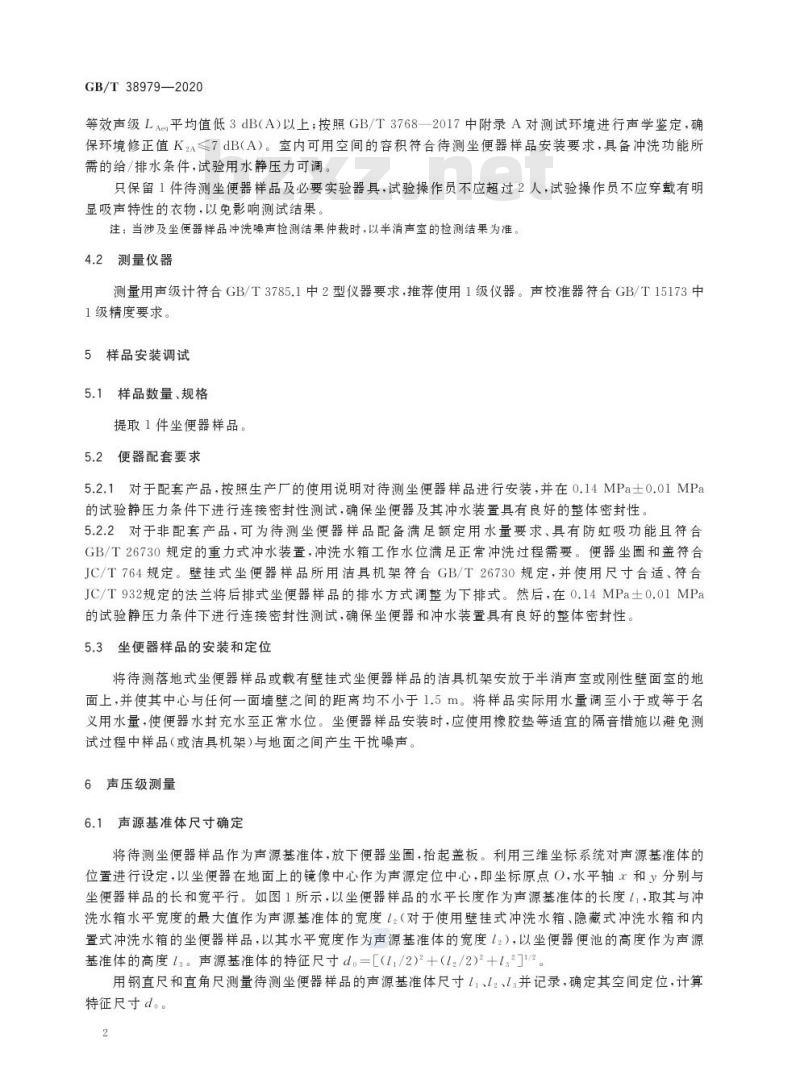

等效声级LAs平均值低3dB(A)以上；按照GB/T3768一2017中附录A对测试环境进行声学鉴定，确保环境修正值K2A≤7dB（A）。室内可用空间的容积符合待测坐便器样品安装要求，具备冲洗功能所需的给/排水条件，试验用水静压力可调。只保留1件待测坐便器样品及必要实验器具，试验操作员不应超过2人，试验操作员不应穿戴有明显吸声特性的衣物，以免影响测试结果。注：当涉及坐便器样品冲洗噪声检测结果仲裁时，以半消声室的检测结果为准。4.2测量仪器
测量用声级计符合GB/T3785.1中2型仪器要求，推荐使用1级仪器。声校准器符合GB/T15173中1级精度要求。
5样品安装调试
5.1样品数量、规格
提取1件坐便器样品。
5.2便器配套要求
5.2.1对于配套产品，按照生产厂的使用说明对待测坐便器样品进行安装，并在0.14MPa士0.01MPa的试验静压力条件下进行连接密封性测试，确保坐便器及其冲水装置具有良好的整体密封性，5.2.2对于非配套产品，可为待测坐便器样品配备满足额定用水量要求、具有防虹吸功能且符合GB/T26730规定的重力式冲水装置，冲洗水箱工作水位满足正常冲洗过程需要。便器坐圈和盖符合JC/T764规定。壁挂式坐便器样品所用洁具机架符合GB/T26730规定，并使用尺寸合适、符合JC/T932规定的法兰将后排式坐便器样品的排水方式调整为下排式。然后，在0.14MPa士0.01MPa的试验静压力条件下进行连接密封性测试，确保坐便器和冲水装置具有良好的整体密封性。5.3坐便器样品的安装和定位
将待测落地式坐便器样品或载有壁挂式坐便器样品的洁具机架安放于半消声室或刚性壁面室的地面上，并使其中心与任何一面墙壁之间的距离均不小于1.5m。将样品实际用水量调至小于或等于名义用水量，使便器水封充水至正常水位。坐便器样品安装时，应使用橡胶垫等适宜的隔音措施以避免测试过程中样品（或洁具机架)与地面之间产生干扰噪声。6声压级测量
6.1声源基准体尺寸确定
将待测坐便器样品作为声源基准体，放下便器坐圈，抬起盖板。利用三维坐标系统对声源基准体的位置进行设定，以坐便器在地面上的镜像中心作为声源定位中心，即坐标原点O,水平轴r和y分别与坐便器样品的长和宽平行。如图1所示，以坐便器样品的水平长度作为声源基准体的长度11，取其与冲洗水箱水平宽度的最大值作为声源基准体的宽度1，（对于使用壁挂式冲洗水箱、隐藏式冲洗水箱和内置式冲洗水箱的坐便器样品，以其水平宽度作为声源基准体的宽度12），以坐便器便池的高度作为声源基准体的高度3。声源基准体的特征尺寸d。=［（li/2)2十（l2/2)2+十l32］1/2。用钢直尺和直角尺测量待测坐便器样品的声源基准体尺寸11、L2、l：并记录，确定其空间定位，计算特征尺寸d。。
2
说明：
da
声源基准体的特征尺寸，单位为米（m）；t.
12
o
声源基准体的长度，单位为米（m）；声源基准体的宽度，单位为米（m）；声源基准体的高度，单位为米（m）：坐标原点。

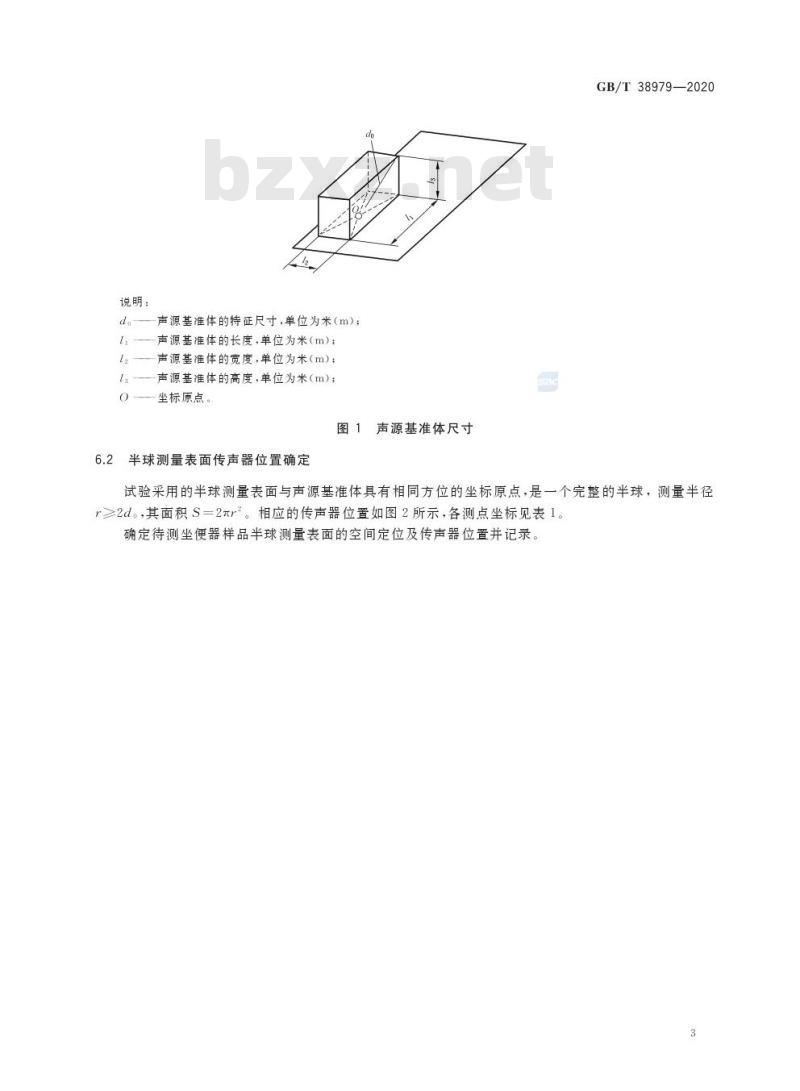

图1声源基准体尺寸
2半球测量表面传声器位置确定
6.2
GB/T38979—2020
试验采用的半球测量表面与声源基准体具有相同方位的坐标原点，是一个完整的半球，测量半径r≥2d。，其面积S=2元r2。相应的传声器位置如图2所示，各测点坐标见表1。确定待测坐便器样品半球测量表面的空间定位及传声器位置并记录3
GB/T38979—2020
16此内容来自标准下载网
1F
B
图2
a）空间立体图
20
110
b）俯视图
10
20
c）主视图
15
0.89r
14.15
半球测量表面上传声器位置
2
6.3
说明：
传声器位置（4,5，6，10）；
传声器位置（14，15,16，20）；A
B
t
12
ta
测量表面：
声源基准体：
测表面的半径，单位为米（m）；声源基准体的长度，单位为米（m）；声源基准体的宽度，单位为米（m）；声源基准体的高度，单位为米（m）。图2（续）
表1半球测量表面上传声器位置
位置编号
4
5
6
10
14
15
16
20
声级计校准
x/r
0.45
0.45
0.89
0.00
0.45
0.45
0.89
0.00
y/r
0.77
0.77
0.00
0.00
0.77
0.77
0.00
0.00
GB/T38979—2020
/r
0.45
0.45
0.45
1.00
0.45
0.45
0.45
1.00
每次试验开始前，均使用符合GB/T15173中1级精度要求的声校准器在测量频率为1000Hz、94 dB的点处对声级计进行校准。6.4声压级测量步骤
6.4.1在符合要求的半消声室或刚性壁面室内，根据半球测量表面的传声器位置坐标，对各个测点进行定位。然后，依次将声级计移至每个测点位置处，确保传声器的取向与其校准时声波人射角相同并垂直指向测量表面。
6.4.2在全冲模式下，以一个完整的正常冲水周期作为声级计声频信号采集的测量时段，从启动排水阀按钮开始计时，直至进水阀关闭为止。6.4.3以待测坐便器样品的正常冲水周期作为测量时段，应用声级计的A计权等效声级的快时间计权特性“F”测定半球测量表面上背景噪声的A计权累计百分数声压级LAi(B)(50)和LAi(B)(10)并记录6.4.4测试坐便器样品的冲洗噪声前，应符合GB/T6952中用水量的要求。6.4.5在规定的试验静压力下，按照正常方式（一般不超过1s）启动冲水装置并计时；应用声级计的A计权等效声级的快时间计权特性“F”分别测定半球测量表面上坐便器冲洗噪声的A计权累计百分数声压级LAi(50)和LpAi(1D)并记录
注：应用多通道声分析仪进行声频信号自动采集时，可将仪器声信号采集时间设定为不大于125ms。5
GB/T38979—2020
7结果计算
7.1A计权累计百分数声压级平均值计算在正常冲水周期条件下，待测坐便器样品冲洗噪声的A计权累计百分数声压级平均值LA(50)和L.A(10)分别按照式(1)和式(2)计算：ran=10lg(）
1
T =10lg()
式中：
LA(50)
1100.
hA:
100.11pA(10
.（1)
（2)
正常冲水周期内，在半球测量表面上测得坐便器冲洗噪声的A计权累计50%声压级平均值，单位为分贝（dB)；
LpA(10)
LpAr(50)）
LpAi(00)
NM
正常冲水周期内，在半球测量表面上测得坐便器冲洗噪声的A计权累计10%声压级平均值，单位为分贝（dB)；
正常冲水周期内，在半球测量表面上第i个传声器位置处测得坐便器冲洗噪声的A计权累计50%声压级，单位为分贝（dB)；正常冲水周期内，在半球测量表面上第i个传声器位置处测得坐便器冲洗噪声的A计权累计10%声压级，单位为分贝（dB)；半球测量表面上传声器位置数目。背景噪声的A计权累计百分数声压级平均值LpA(B)(50)和LβA(B)(10)分别按照式（3)和式（4)计算：L()=10lg(
100.1.pAi(B)(50
LrA(m=101g(
2100.1LpA(B(10)
式中：
LpA(B(50)
LA(B(10)
LAi(B)(50)
L Ai(B)(10)
7.2背景噪声修正
.（3)
·（4)
以待测坐便器样品的正常冲水周期作为测量时段，在半球测量表面上测得背景噪声的A计权累计50%声压级平均值，单位为分贝（dB）；以待测坐便器样品的正常冲水周期作为测量时段，在半球测量表面上测得背景噪声的A计权累计10%声压级平均值，单位为分贝（dB）；以待测坐便器样品的正常冲水周期作为测量时段，在半球测量表面上第i个传声器位置处测得背景噪声的A计权累计50%声压级，单位为分贝（dB)；以待测坐便器样品的正常冲水周期作为测量时段，在半球测量表面上第i个传声器位置处测得背景噪声的A计权累计10%声压级，单位为分贝（dB)。A计权累计百分数声压级的背景噪声修正值K1A(50)和K1A(10)分别按照式（5)和式（6)计算：KiA(50)=—10lg(1100.14/-pA(60)）K1A(10) =10lg(1100.14LpA(10) )其中△L A(50)= A(50)LpA(B)(50),△L A(10)=LpA(10)LA(B)(10)。式中：
K1A(50)—
一A计权累计50%声压级的背景噪声修正值，单位为分贝（dB)；6
·（5)
.（6)
K1A(10)——A计权累计10%声压级的背景噪声修正值，单位为分贝（dB)。GB/T38979—2020
如果△LA(50)或△LA(10)>10dB，无需进行背景噪声修正；如果△LpA(50)≥3dB或△LpA(10)≤10dB，则按照式(5)或式(6)进行修正。7.3测试环境修正
环境修正值K2A按照式（7)计算：4S
K2A=10lg(1+
A
式中：
K2A—
S
A
测试环境修正值，单位为分贝（dB)；半球测量表面的面积，单位为平方米（m\）；（7）
测试室内部等效吸声面积，单位为平方米（m2），其计算公式见GB/T3768一2017中式（A.2）。7.4半球测量表面上A计权累计百分数声压级平均值计算正常冲水周期内，在半球测量表面上测得坐便器冲洗噪声的A计权累计百分数声压级平均值L.A(50）、L.A(1)经背景噪声和测试环境修正后，得到测量面A计权累计百分数声压级的平均值LpA(50)、L.A(10)，分别按照式（8)和式（9)计算：LA(50) =L pA(50)-K1A(50)K2A
LA(10) =LpA(10)KiA(10)—K2A
式中：
LpA(50)
LpA(10)
（8)
.（9）
正常冲水周期内，测得坐便器样品冲洗噪声的A计权累计50%声压级的平均值，单位为分贝(dB)；
正常冲水周期内，测得坐便器样品冲洗噪声的A计权累计10%声压级的平均值，单位为分贝（dB）。
7.5声功率级计算
正常冲水周期内，在测试地点气象条件下的声功率级LwA(50)和LwA(10)分别按照式（10）和式（11）计算：
S
LwA(50)=LA(50）)+10lg
S.
式中：
LwA(50)
LwA(10)
s
S。
7.6数值修约
Lwao)=LaA( +10lg号
S
.（10）
.（11)
正常冲水周期内，测得坐便器样品冲洗噪声（A计权累计50%声压级）的A计权声功率级，单位为分贝（dB)；
正常冲水周期内，测得坐便器样品冲洗噪声（A计权累计10%声压级）的A计权声功率级，单位为分贝（dB)；
半球测量表面的面积，单位为平方米（m\）；基准面积,取值1 m。
坐便器冲洗噪声和背景噪声的A计权累计百分数声压级LpAi<50)、LAi(10)和LAi(B)(50)、LpAi(B)(10)的测量结果保留小数点后一位有效数字，其平均值LpA<(50)、L'pA(10)和LpA(B)(50)、LA(B)(10)的计算结果四舍7
