【GB国家标准】 钛及钛合金加工产品外形尺寸检测方法

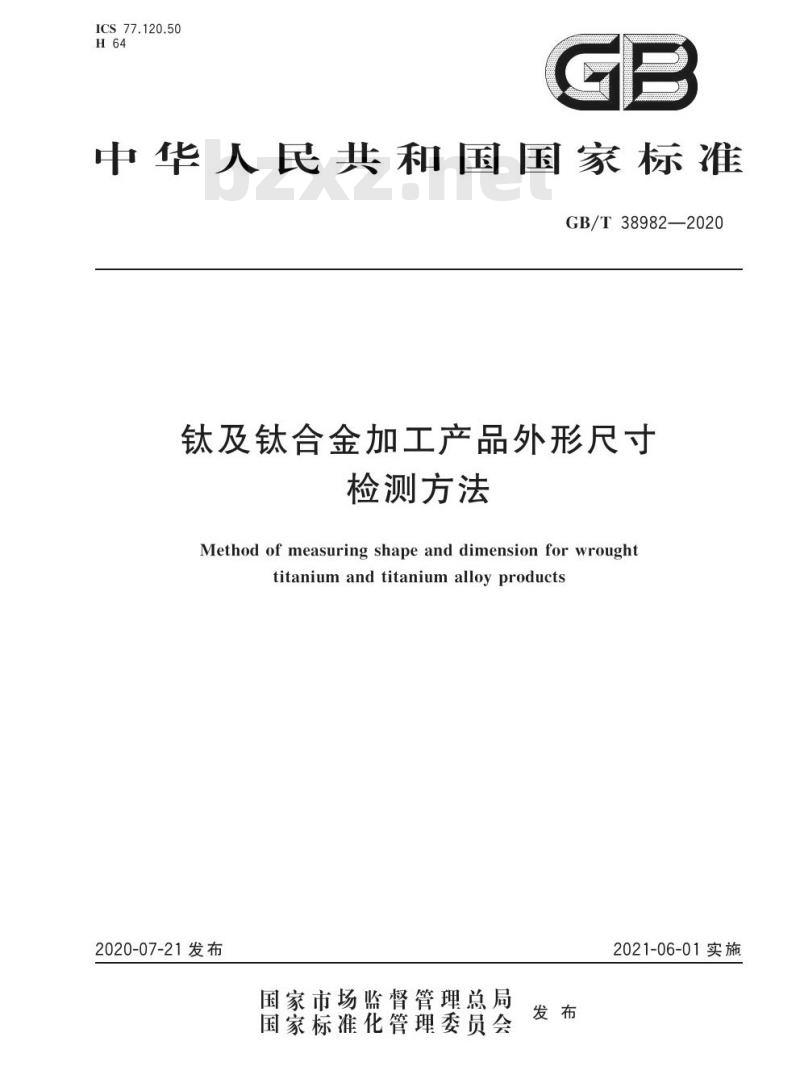

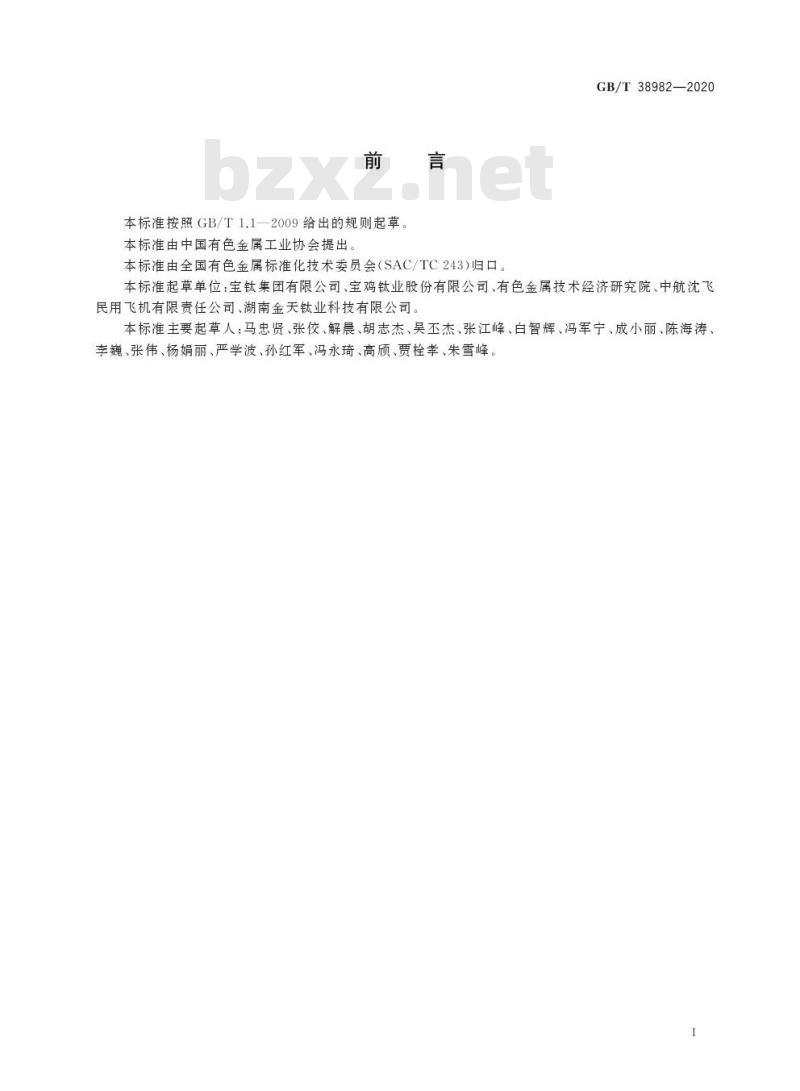

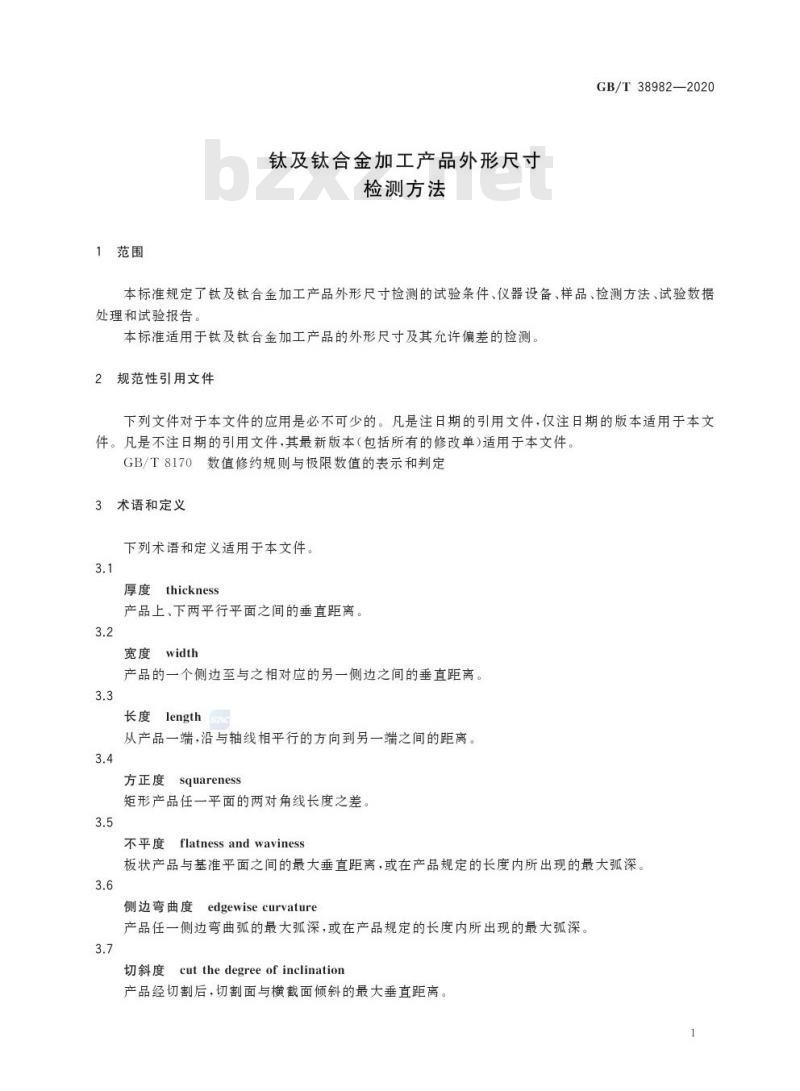

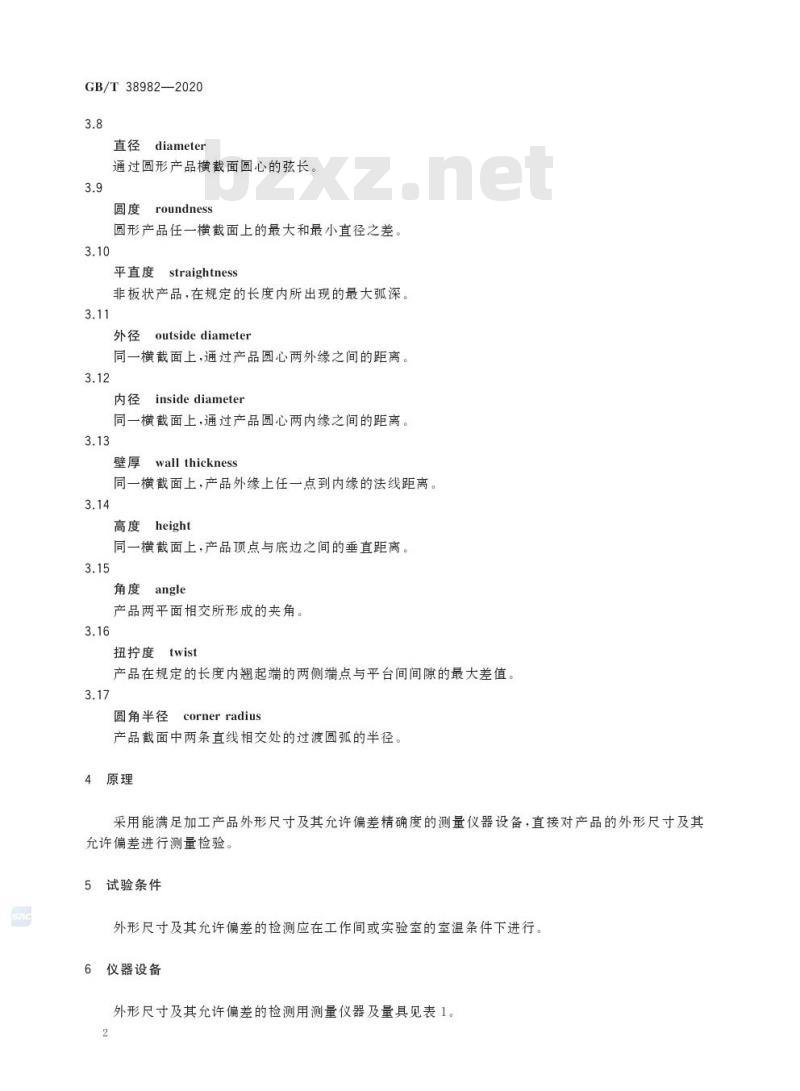

ICS 77.120.50 H64 中华人民共和国国家标准 GB/T 38982—2020 钛及钛合金加工产品外形尺寸检测方法 Method of measuring shape and dimension for wrought titanium and titanium alloy products 2020-07-21 发布 国家市场监督管理总局 国家标准化管理委员会 2021-06-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国有色金属工业协会提出，由全国有色金属标准化技术委员会 (SAC/TC243) 归口。 本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、有色金属技术经济研究院、中航沈飞民用飞机有限责任公司、湖南金天钛业科技有限公司。 本标准主要起草人：马忠贤、张夜、解晨、胡志杰、吴丕杰、张江峰、白智辉、冯军宁、成小丽、陈海涛、李巍、张伟、杨娟丽、严学波、孙红军、冯永琦、高颁、贾栓孝、朱雪峰。 1 范围 本标准规定了钛及钛合金加工产品外形尺寸检测的试验条件、仪器设备、样品、检测方法、试验数据处理和试验报告。 本标准适用于钛及钛合金加工产品的外形尺寸及其充许偏差的检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 3 术语和定义 下列术语和定义适用于本文件。 3.1 厚度 (thickness)：产品上、下两平行平面之间的垂直距离。 3.2 宽度 (width)：产品的一个侧边至与之相对应的另一侧边之间的垂直距离。 3.3 长度 (length)：从产品一端，沿与轴线相平行的方向到另一端之间的距离。 3.4 方正度 (squareness)：矩形产品任一平面的两对角线长度之差。 3.5 不平度 (flatness and waviness)：板状产品与基准平面之间的最大垂直距离，或在产品规定的长度内所出现的最大弧深。 3.6 侧边弯曲度 (edgewise curvature)：产品任一侧边弯曲弧的最大弧深，或在产品规定的长度内所出现的最大弧深。 3.7 切斜度 (cut the degree of inclination)：产品经切割后，切割面与横截面倾斜的最大垂直距离。 3.8 直径 (diameter)：通过圆形产品横截面圆心的弦长。 3.9 圆度 (roundness)：圆形产品任一横截面上的最大和最小直径之差。 3.10 平直度 (straightness)：非板状产品，在规定的长度内所出现的最大弧深。 3.11 外径 (outside diameter)：同一横截面上，通过产品圆心两外缘之间的距离。 3.12 内径 (inside diameter)：同一横截面上，通过产品圆心两内缘之间的距离。 3.13 壁厚 (wall thickness)：同一横截面上，产品外缘上任一点到内缘的法线距离。 3.14 高度 (height)：同一横截面上，产品顶点与底边之间的垂直距离。 3.15 角度 (angle)：产品两平面相交所形成的夹角。 3.16 扭拧度 (twist)：产品在规定的长度内翘起端的两侧端点与平台间间隙的最大差值。 3.17 圆角半径 (corner radius)：产品截面中两条直线相交处的过渡圆弧的半径。 4 原理 采用能满足加工产品外形尺寸及其允许偏差精确度的测量仪器设备，直接对产品的外形尺寸及其允许偏差进行测量检验。 5 试验条件 外形尺寸及其充许偏差的检测应在工作间或实验室的室温条件下进行。 6 仪器设备 外形尺寸及其允许偏差的检测用测量仪器及量具见表1。 表1 测量仪器及量具 - 直径、厚度、宽度、长度、对角线、圆度、壁厚、外径、高度等：千分尺、游标卡尺 - 直径、厚度、宽度、长度、圆度、壁厚、内径、高度等：游标卡尺 - 厚度、宽度、长度、对角线、切斜度、弧高、弧深、高度等：直角尺、卷尺 - 厚度、宽度、长度、对角线、高度等：卷尺 - 扭度、角度等：角度尺 - 圆角半径等：半径样板 - 内径、外径等：塞规 - 间隙等：塞尺 - 作为规定直线：标准直尺 - 作为基准平面：平台 7 样品 被检产品应具有普通的几何截面，如方形、圆形、多角形等。 8 检测方法 8.1 板材 8.1.1 厚度 在板材任一截面的相互垂直方向上均匀分布测量厚度（如图1所示），所测得的最大值和最小
