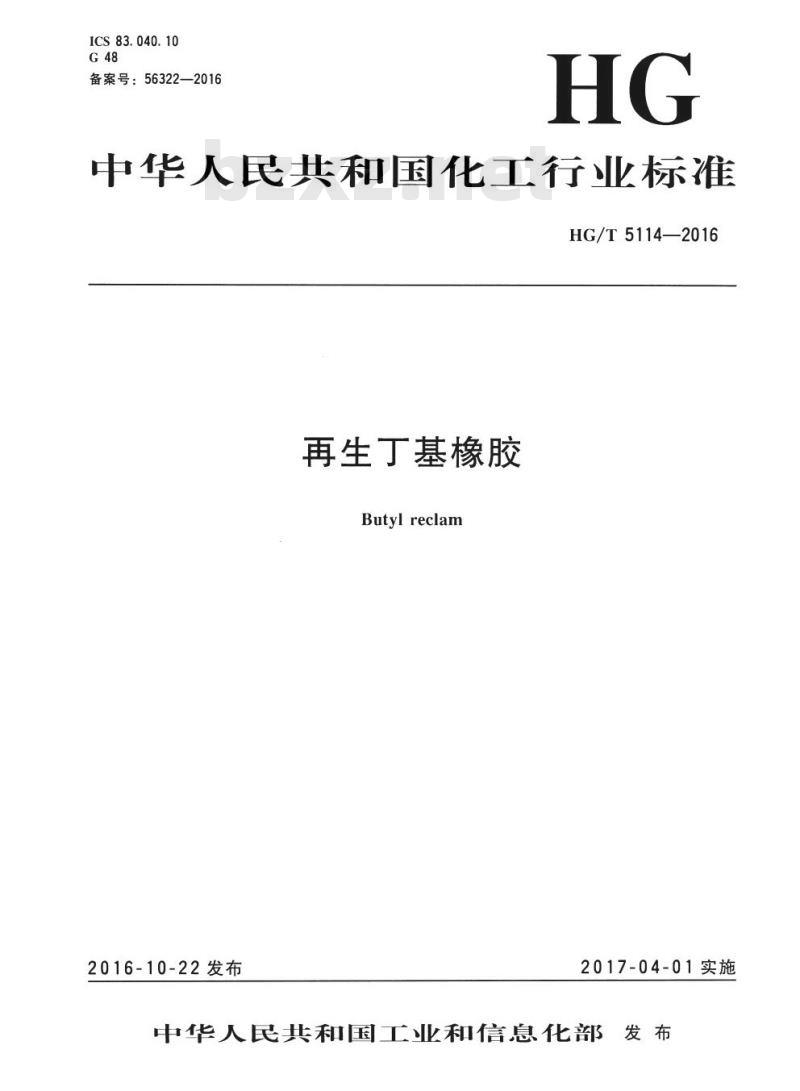

【HG化工标准】 再生丁基橡胶

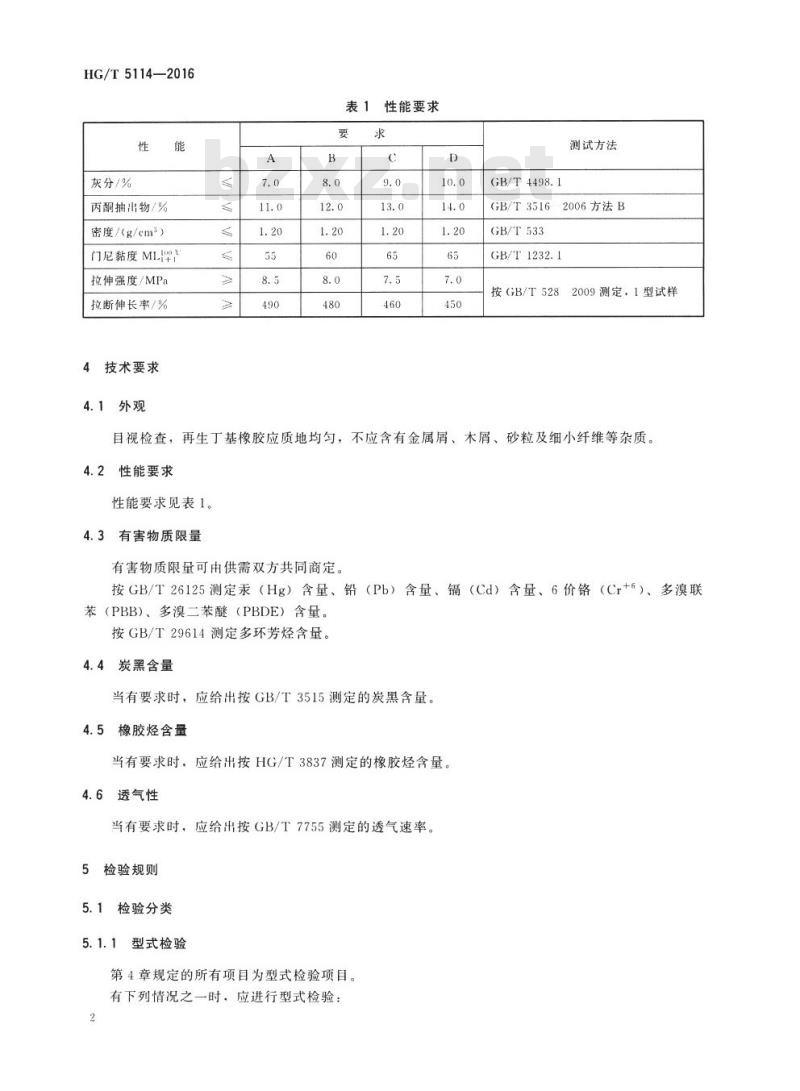

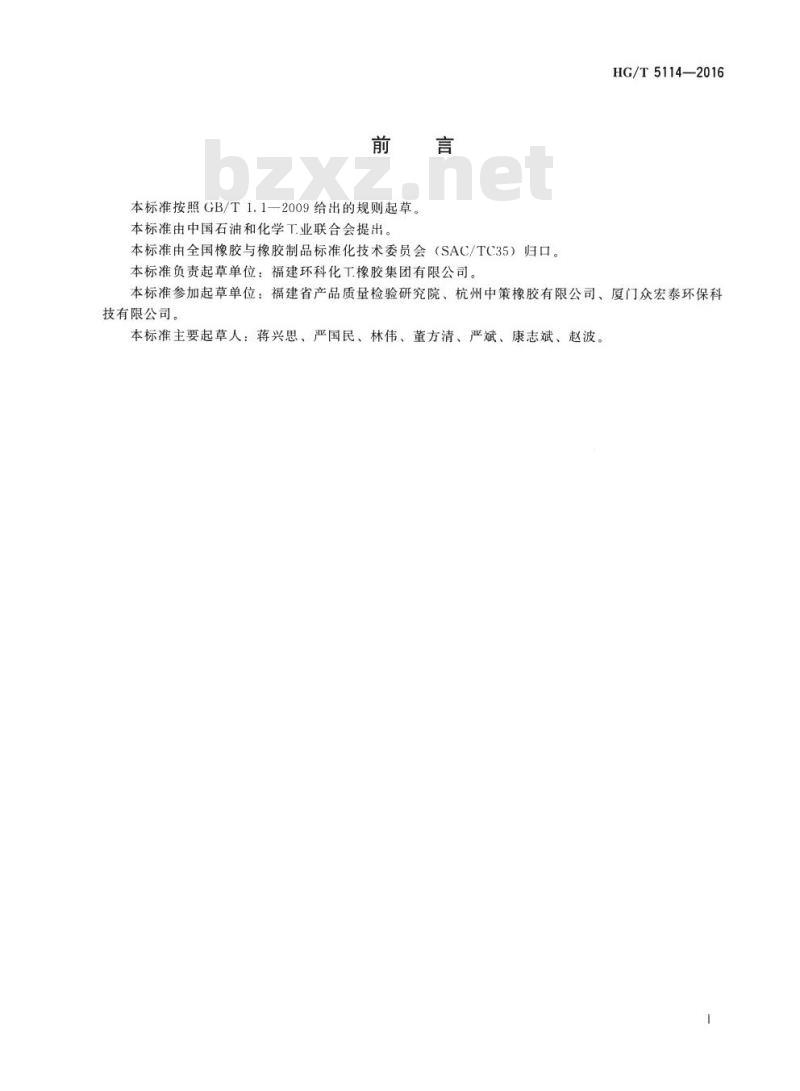

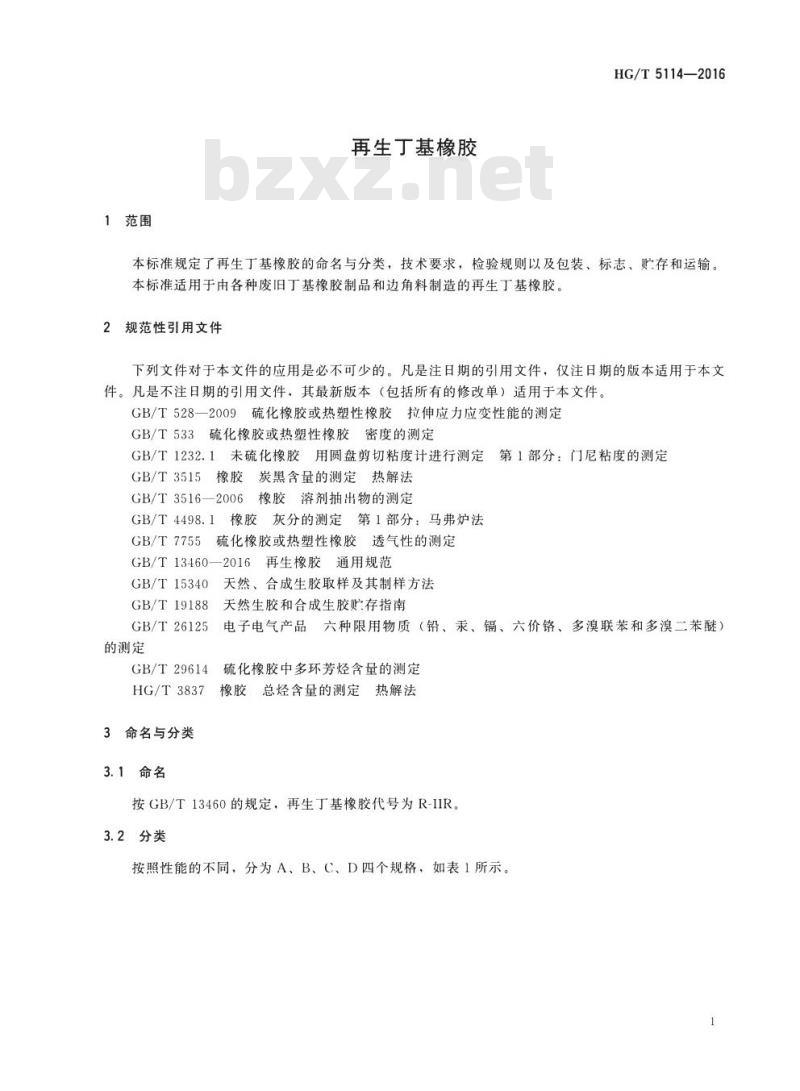

HG/T 5114—2016 中华人民共和国化工行业标准 再生丁基橡胶 (发布日期：2016-10-22；实施日期：2017-04-01) 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35）归口。本标准负责起草单位：福建环科化工橡胶集团有限公司。本标准参加起草单位：福建省产品质量检验研究院、杭州中策橡胶有限公司、厦门众宏泰环保科技有限公司。本标准主要起草人：蒋兴思、严国民、林伟、董方清、严斌、康志斌、赵波。 1 范围 本标准规定了再生丁基橡胶的命名与分类，技术要求，检验规则以及包装、标志、贮存和运输。本标准适用于由各种废旧丁基橡胶制品和边角料制造的再生丁基橡胶。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528—2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 533 硫化橡胶或热塑性橡胶密度的测定 GB/T 1232.1 未硫化橡胶用圆盘剪切粘度计进行测定 第1部分：门尼粘度的测定 GB/T 3515 橡胶炭黑含量的测定 热解法 GB/T 3516—2006 橡胶溶剂抽出物的测定 GB/T 4498.1 橡胶灰分的测定 第1部分：马弗炉法 GB/T 7755 硫化橡胶或热塑性橡胶透气性的测定 GB/T 13460—2016 再生橡胶通用规范 GB/T 15340 天然、合成生胶取样及其制样方法 GB/T 19188 天然生胶和合成生胶贮存指南 GB/T 26125 六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）电子电气产品 GB/T 29614 硫化橡胶中多环芳烃含量的测定 GB/T 29614 橡胶总烃含量的测定 热解法 HG/T 3837 橡胶烃含量的测定 3 命名与分类 3.1 命名 按GB/T 13460的规定，再生丁基橡胶代号为R-11R。 3.2 分类 按照性能的不同，分为A、B、C、D四个规格，如表1所示。 表1 性能要求 | 规格 | 灰分/% | 丙酮抽出物/% | 密度/(g/cm³) | 门尼黏度(ML) | 拉伸强度/MPa | 拉断伸长率/% | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | A | $le$ 7.0 | $le$ 11.0 | 1.20 | 55 | $ge$ 8.5 | $ge$ 490 | | B | $le$ 8.0 | $le$ 12.0 | 1.20 | 60 | $ge$ 8.0 | $ge$ 480 | | C | $le$ 9.0 | $le$ 13.0 | 1.20 | 65 | $ge$ 7.5 | $ge$ 460 | | D | $le$ 10.0 | $le$ 14.0 | 1.20 | 65 | $ge$ 7.0 | $ge$ 450 | 注：灰分按GB/T 4498.1测定；丙酮抽出物按GB/T 3516—2006方法B测定；密度按GB/T 533测定；门尼黏度按GB/T 1232.1测定；拉伸强度和拉断伸长率按GB/T 528—2009（1型试样）测定。 4 技术要求 4.1 外观 目视检查，再生丁基橡胶应质地均匀，不应含有金属屑、木屑、砂粒及细小纤维等杂质。 4.2 性能要求 性能要求见表1。 4.3 有害物质限量 有害物质限量可由供需双方共同商定。按GB/T 26125测定汞（Hg）、铅（Pb）、镉（Cd）、六价铬（Cr+6）、多溴联苯（PBB）、多溴二苯醚（PBDE）含量。按GB/T 29614测定多环芳烃含量。 4.4 炭黑含量 当有要求时，应给出按GB/T 3515测定的炭黑含量。 4.5 橡胶烃含量 当有要求时，应给出按HG/T 3837测定的橡胶烃含量。 4.6 透气性 当有要求时，应给出按GB/T 7755测定的透气速率。 5 检验规则 5.1 检验分类 5.1.1 型式检验 第4章规定的所有项目为型式检验项目。有下列情况之一时，应进行型式检验： a) 产品定型、转厂生产或停产半年以上重新生产； b) 原料、配方或工艺条件改变； c) 正常生产，时间间隔半年； d) 出厂检验结果与上次型式检验有较大差异。 5.1.2 出厂检验 应逐批进行以下试验： a) 外观； b) 灰分； c) 丙酮抽出物； d) 密度； e) 门尼黏度； f) 拉伸强度； g) 拉断伸长率。 5.2 组批 以相同原料、相同配方、相同工艺生产的再生丁基橡胶为一批，每批质量不超过50t。 5.3 取样与制样方法 5.3.1 按GB/T 15340规定的方法抽取实验室样品。 5.3.2 按GB/T 15340规定的方法制备生橡胶试样，按GB/T 13460规定进行处理。
