【GB国家标准】 镍及镍合金带、箔材

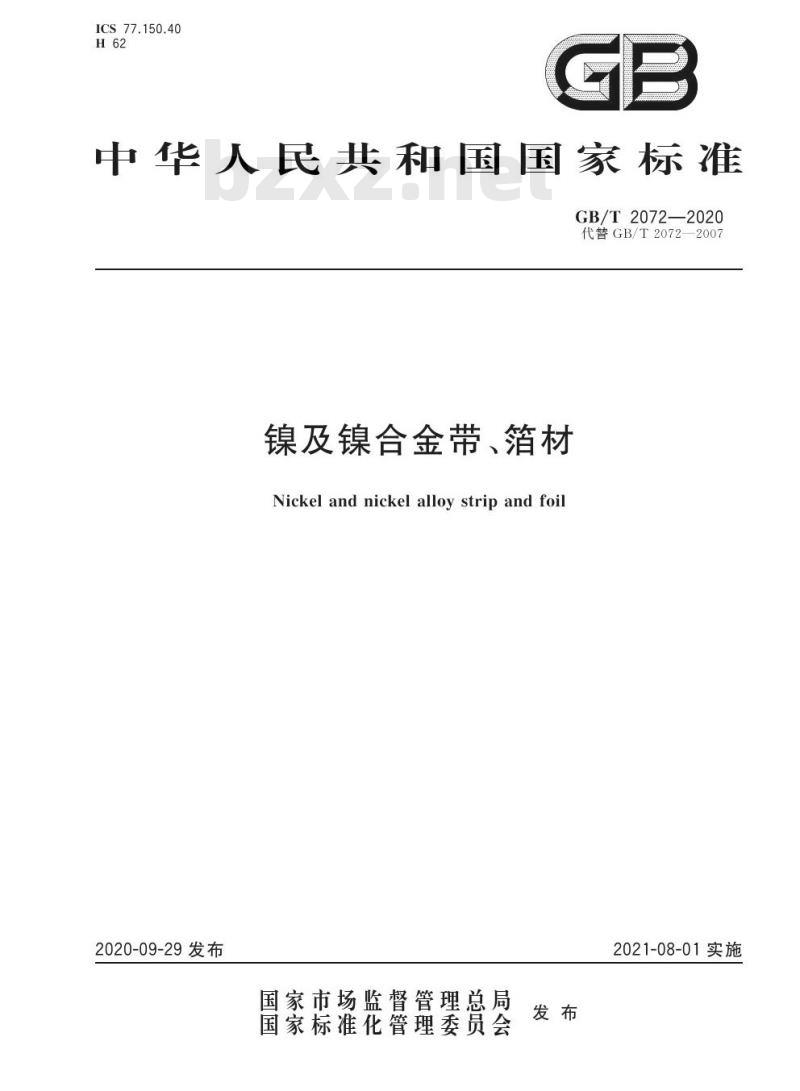

中华人民共和国国家标准 GB/T 2072—2020 代替 GB/T 2072—2007 镍及镍合金带、箔材 Nickel and nickel alloy strip and foil 2020-09-29发布 国家市场监督管理总局 国家标准化管理委员会 2021-08-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 2072—2007《镍及镍合金带材》，与 GB/T 2072—2007 相比，除编辑性修改外，主要技术变化如下： 1. 增加了镍箔材的牌号及技术要求（见第3章、第4章）； 2. 修改了规格范围：厚度由“0.05～1.2”修改为“0.015～5.00”，宽度由“20～250”修改为“20～1350”（见表1，2007年版的表1）； 3. 修改了厚度、宽度及其允许偏差：厚度不大于0.3mm产品的宽度允许偏差由“(0, -0.6)、(0, -1.0)”修改为“±0.15”；厚度大于0.3mm产品的宽度允许偏差由“(0, -1.0)、(0, -1.5)”修改为“(+1.6, 0)”（见表2，2007年版的表2）； 4. 修改了杯突试验方法：将杯突试验的冲头直径由“10mm”修改为“20mm”（见5.4.1，2007年版的4.3）； 5. 增加了产品的弯曲性能要求（见4.4.2）； 6. 增加了产品的晶粒度要求（见4.5）。 本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会 (SAC/TC243) 归口。 本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、有色金属技术经济研究院、中铝沈阳有色金属加工有限公司、沈阳有色金属研究所有限公司、江苏远航精密合金科技股份有限公司。 本标准主要起草人：解晨、杨娟丽、干文君、冯军宁、牛蓉蓉、杨哲、李冬梅、杨丽娟、干丽、姜昊、李婷婷、谢传尧、冯永琦、胡志杰、马忠贤、高顾、贾栓孝。 本标准所代替标准的历次版本发布情况为： - GB/T 2072—1980、GB/T 2072—1993、GB/T 2072—2007； - GB/T 11088—1989。 1 范围 本标准规定了镍及镍合金带、箔材的分类和标记、技术要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单（或合同）内容。 本标准适用于仪表、通信及电子等工业领域用镍及镍合金带、箔材。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 4156 金属材料薄板和薄带埃里克森杯突试验 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 5235 加工镍及镍合金化学成分和产品形状 GB/T 6394 金属平均晶粒度测定方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8647（所有部分）镍化学分析方法 GB/T 8888 重有色金属加工产品包装、标志、运输、贮存和质量证明书 YS/T 325（所有部分）镍铜合金化学分析方法 3 分类和标记 3.1 产品分类 产品的牌号、品种、状态和规格应符合表1的规定。 表1 产品的牌号、品种、状态和规格 【箔材】 牌号：N2、N4、N5、N6、N7、N8 状态：硬态(Y) 厚度：0.01~0.02 mm 宽度：20~200 mm 长度：≥3000 mm 【带材】 牌号：N4、N5、N6、N7、NMg0.1、DN、NSio.19、NCu40-2-1、NCu28-2.5-1.5、NW4-0.15、NW4-0.1、NW4-0.07、NCu30 状态：硬态(Y)、软态(M) 规格如下： 1. 厚度 >0.02~0.25 mm；宽度 20~300 mm；长度 ≥5000 mm 2. 厚度 >0.25~0.30 mm；宽度 20~300 mm；长度 ≥5000 mm 3. 厚度 >0.30~0.80 mm；宽度 20~1100 mm；长度 ≥5000 mm 4. 厚度 >0.80~5.00 mm；宽度 20~1350 mm；长度 ≥5000 mm 3.2 产品标记 产品标记按产品名称、标准编号、牌号、状态、规格的顺序表示。 示例1：用N2牌号制造的、状态为硬态、厚度为0.03mm、宽度为100mm的普通精度箔材，标记为：镍箔 GB/T 2072-N2Y-0.03X100 示例2：用N6牌号制造的、状态为软态、厚度为1.00mm、宽度为1000mm的高精度带材，标记为：镍带 GB/T 2072-N6M高-1.00X1000 4 技术要求 4.1 化学成分
