【HG化工标准】 不锈钢制小径管束螺旋缠绕式换热器

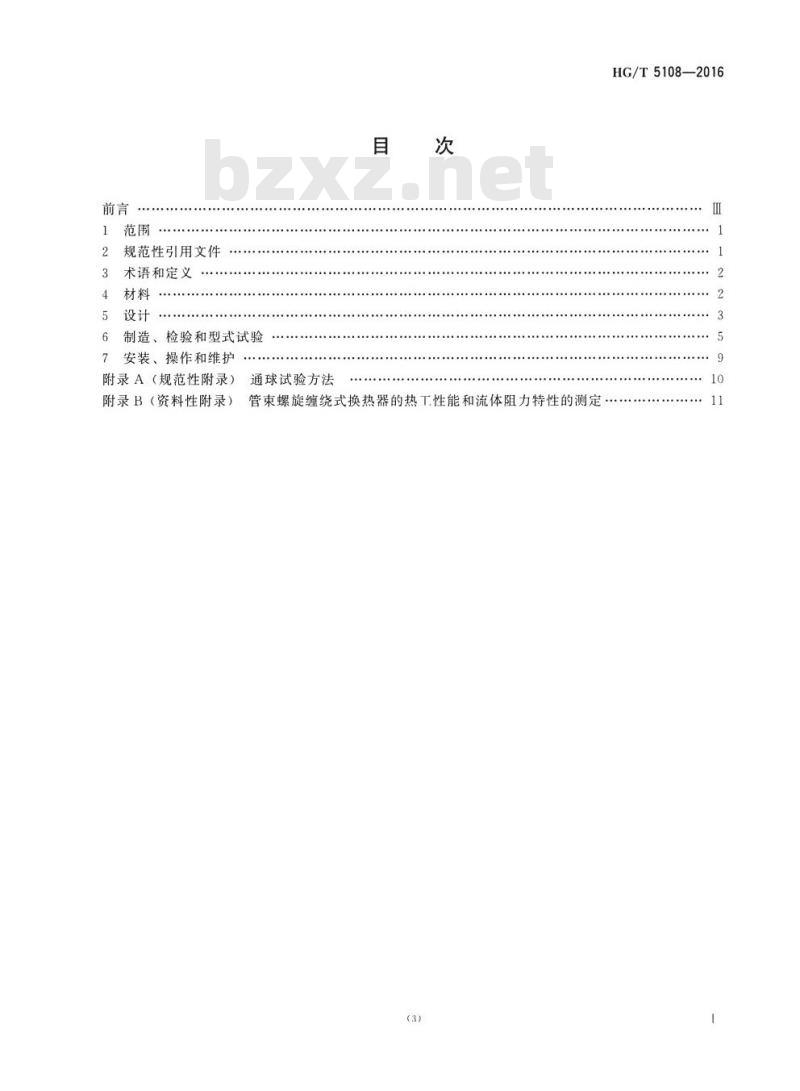

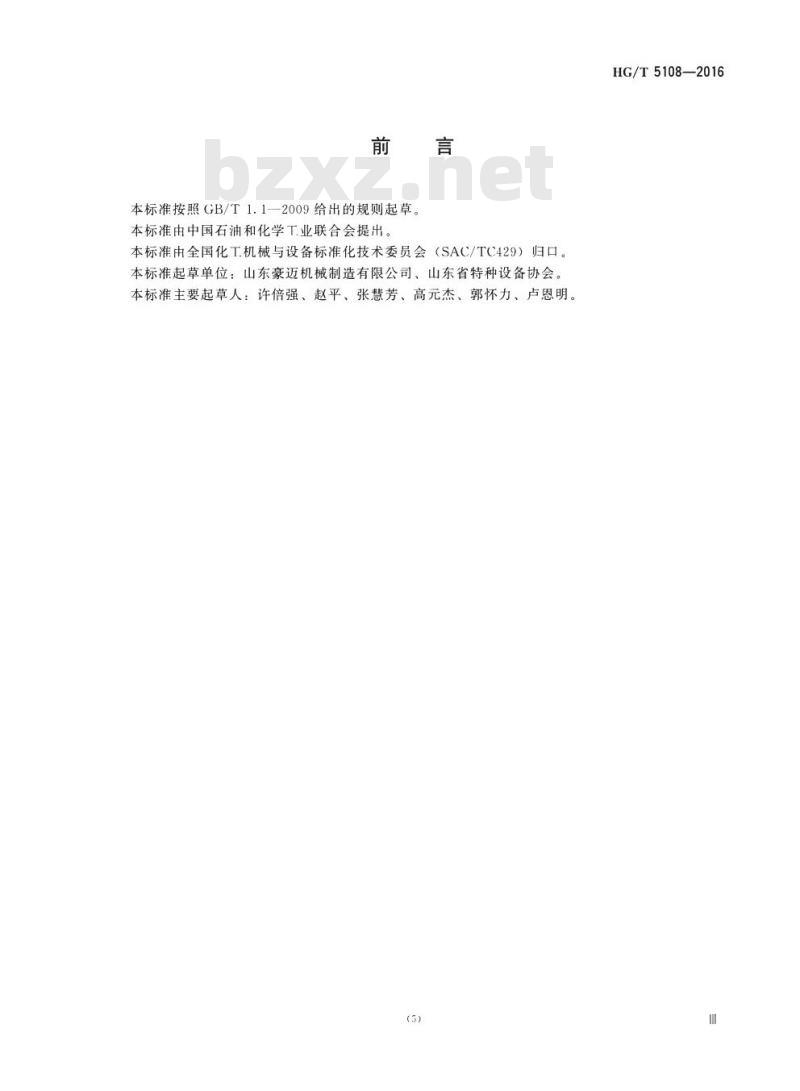

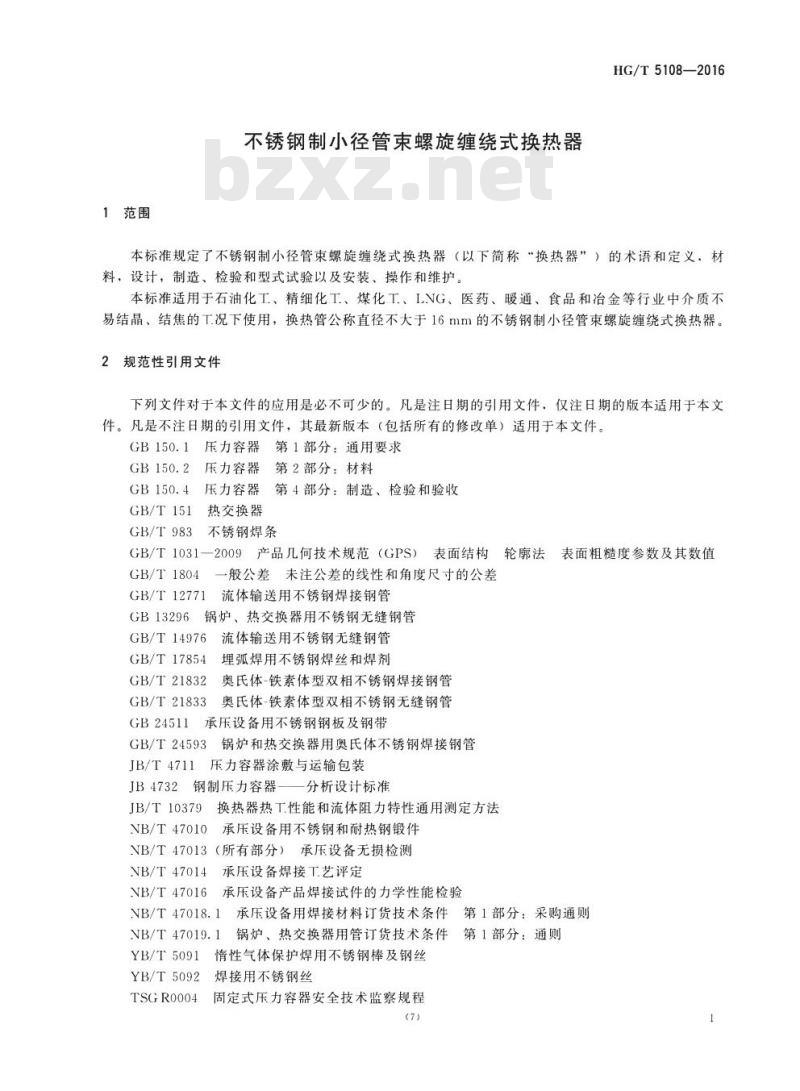

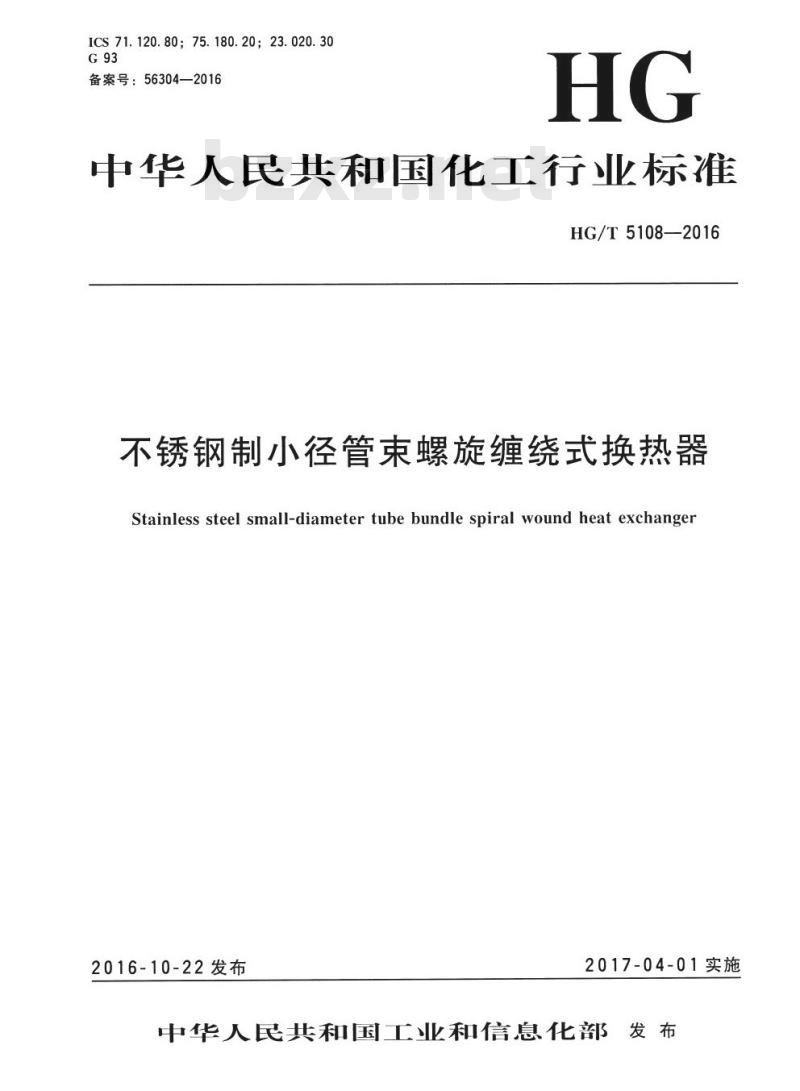

HG/T5108—2016 不锈钢制小径管束螺旋缠绕式换热器 Stainless steel small-diameter tube bundle spiral wound heat exchanger 发布日期：2016-10-22 实施日期：2017-04-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。本标准起草单位：山东豪迈机械制造有限公司、山东省特种设备协会。本标准主要起草人：许倍强、赵平、张慧芳、高元杰、郭怀力、卢恩明。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 材料 5 设计 6 制造、检验和型式试验 7 安装、操作和维护 附录A（规范性附录） 附录B（资料性附录） 附录B 通球试验方法 1 范围 本标准规定了不锈钢制小径管束螺旋缠绕式换热器（以下简称“换热器”）的术语和定义、材料、设计、制造、检验和型式试验以及安装、操作和维护。本标准适用于石油化工、精细化工、煤化工、LNG、医药、暖通、食品和冶金等行业中介质不易结晶、结焦的情况下使用，换热管公称直径不大于16mm的不锈钢制小径管束螺旋缠绕式换热器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 第1部分：通用要求 GB 150.1 压力容器 GB 150.2 压力容器 GB 150.4 压力容器 GB/T 151 热交换器 GB/T 983 GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1031—2009 产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T 12771 流体输送用不锈钢焊接钢管 GB 13296 锅炉、热交换器用不锈钢无缝钢管 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 17854 埋弧焊用不锈钢焊丝和焊剂 GB/T 21832 奥氏体-铁素体型双相不锈钢焊接钢管 GB/T 21833 奥氏体-铁素体型双相不锈钢无缝钢管 第2部分：材料 GB 24511 承压设备用不锈钢钢板及钢带 GB/T 24593 锅炉和热交换器用奥氏体不锈钢焊接钢管 JB/T 4711 压力容器涂敷与运输包装 JB/T 4732 分析设计标准 JB/T 10379 换热器热工性能和流体阻力特性通用测定方法 NB/T 47010 承压设备用不锈钢和耐热钢锻件 NB/T 47013 承压设备无损检测 NB/T 47014 承压设备焊接工艺评定 NB/T 47016 承压设备产品焊接试件的力学性能检验 NB/T 47018.1 承压设备用焊接材料订货技术条件 第1部分：采购通则 NB/T 47019.1 锅炉、热交换器用管订货技术条件 第1部分：通则 YB/T 5091 性能气体保护焊用不锈钢棒及钢丝 YB/T 5092 焊接用不锈钢丝 TSGR0004 固定式压力容器安全技术监察规程 3 术语和定义 下列术语和定义适用于本文件。其他术语与定义按照GB 150.1和GB/T 151。 3.1 管束螺旋缠绕 spiral wound tube bundle：多根换热管在同一直径上以相同的缠绕方向和一定的螺旋升角均匀排布成圆柱状结构。按同一直径螺旋缠绕的管束为一层。 3.2 管束螺旋缠绕式换热器 spiral wound bundle heat exchanger：由一层或多层且相邻层缠绕方向相反的螺旋缠绕管束组成的管壳式换热器，称为管束螺旋缠绕管壳式换热器，简称管束螺旋缠绕式换热器。 3.3 换热管层间隙 layer spacing of heat transfer tubes：相邻两层换热管之间的间隙，指内层外切圆柱面与外层内切圆柱面之间的单边间隙。 3.4 换热面积修正系数 heat exchange area correction factor Y：单位长度螺纹管外表面积与单位长度同规格光管的外表面积之比。 4 材料 4.1 通则 4.1.1 换热器一般采用奥氏...
