【HG化工标准】 代替HG 2086-2004 二氧化硫氧化制硫酸催化剂

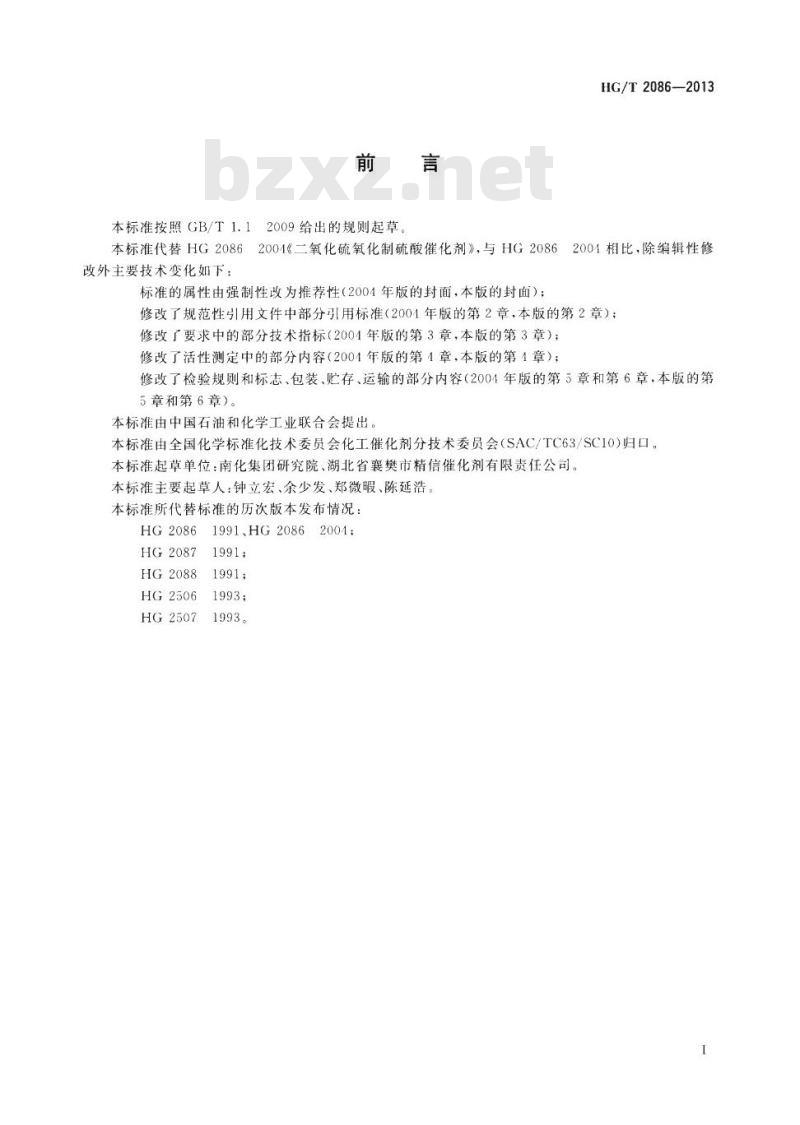

HG/T 2086—2013 中华人民共和国化工行业标准 二氧化硫氧化制硫酸催化剂 The catalyst oxidizing sulphuric dioxide into sulphuric acid 发布日期：2013-10-17 实施日期：2014-03-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1 编写。本标准代替 HG 2086—2004《二氧化硫氧化制硫酸催化剂》，其主要技术变化如下： 1. 标准的属性由强制性改为推荐性； 2. 修改了规范性引用文件中部分引用标准； 3. 修改了要求中的部分技术指标； 4. 修改了活性测定中的部分内容； 5. 修改了检验规则、标志、包装、贮存、运输的部分内容。 本标准由中国石油和化学工业联合会提出，由全国化学标准化技术委员会化工催化剂分技术委员会 (SAC/TC63/SC10) 归口。本标准起草单位为南化集团研究院、湖北省襄樊市精信催化剂有限责任公司。本标准主要起草人为钟立宏、余少发、郑微暇、陈延浩。 1 范围 本标准规定了 S101、S101-2H、S107、S108、S107-1H、S108-1H、S109 (S109-1、S109-2) 型等二氧化硫氧化制硫酸催化剂的要求、试验方法、检验规则和标志、包装、储存、运输。本标准适用于接触法硫酸生产过程中将二氧化硫氧化为三氧化硫用的 S101、S101-2H、S107、S108、S107-1H、S108-1H、S109 型等二氧化硫氧化制硫酸催化剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 化工产品采样总则 GB/T 6678 数值修约规则与极限数值的表示和判定 GB/T 8170 二氧化硫氧化制硫酸催化剂活性试验方法 HG/T 2089 二氧化硫氧化制硫酸催化剂化学成分分析方法 HG/T 2516 化肥催化剂颗粒抗压碎力的测定 HG/T 2782 化肥催化剂磨耗率的测定 HG/T 2976 包装储运图示标志 3 要求 二氧化硫氧化制硫酸催化剂的技术要求应符合表 1 的规定。 表 1 二氧化硫氧化制硫酸催化剂的技术要求 | 型号 | 活性 (a/b) /% | 颗粒径向抗压碎力平均值 / (N/cm) | 磨耗率 /% | 五氧化二钒 (V2O5) 质量分数 /% | | :--- | :--- | :--- | :--- | :--- | | S101 | $\ge$ 81 (a) | $\ge$ 40 | $\le$ 10 | $\ge$ 5.0 | | S101-2H | $\ge$ 70 (b) | $\ge$ 40 | $\le$ 10 | $\ge$ 5.0 | | S107 | $\ge$ 86 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 5.0 | | S108 | $\ge$ 60 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 6.2 | | S107-1H | $\ge$ 40 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 5.0 | | S108-1H | $\ge$ 42 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 6.2 | | S109-1 | $\ge$ 42 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 5.0 | | S109-2 | $\ge$ 64 (a) | $\ge$ 35 | $\le$ 10 | $\ge$ 7.2 | 注：a 活性测定温度为 (410±1)℃ 时的活性指标值；b 活性测定温度为 (485±1)℃ 时的活性指标值。 4 试验方法 4.1 活性的测定 按 HG/T 2089 的规定，其中相关测定条件为： - 催化剂装量：30 mL； - 催化剂粒度：S101、S107、S108、S109 型条长为 6.0 mm ~ 6.5 mm；S101-2H、S107-1H、S108-1H 型粒度为 3.35 mm ~ 4.00 mm； - 空速：3600 h⁻¹； - 进气二氧化硫的体积分数：10.0% ± 0.1%，余为空气； - 系统压力：常压； - 活性测定温度：S107、S107-1H、S108、S108-1H 型为 (410±1)℃；S101、S101-2H 型为 (485±1)℃；S109 型为 (440±1)℃ 及 (485±1)℃； - 耐热温度和时间：S107、S107-1H、S108、S108-1H 型为 (600±1)℃、5 h；S101、S101-2H 型为 (700±1)℃、5 h。
