【HG化工标准】 代替 HG/T 2051.4-2007 搪玻璃搅拌器 桨式搅拌器

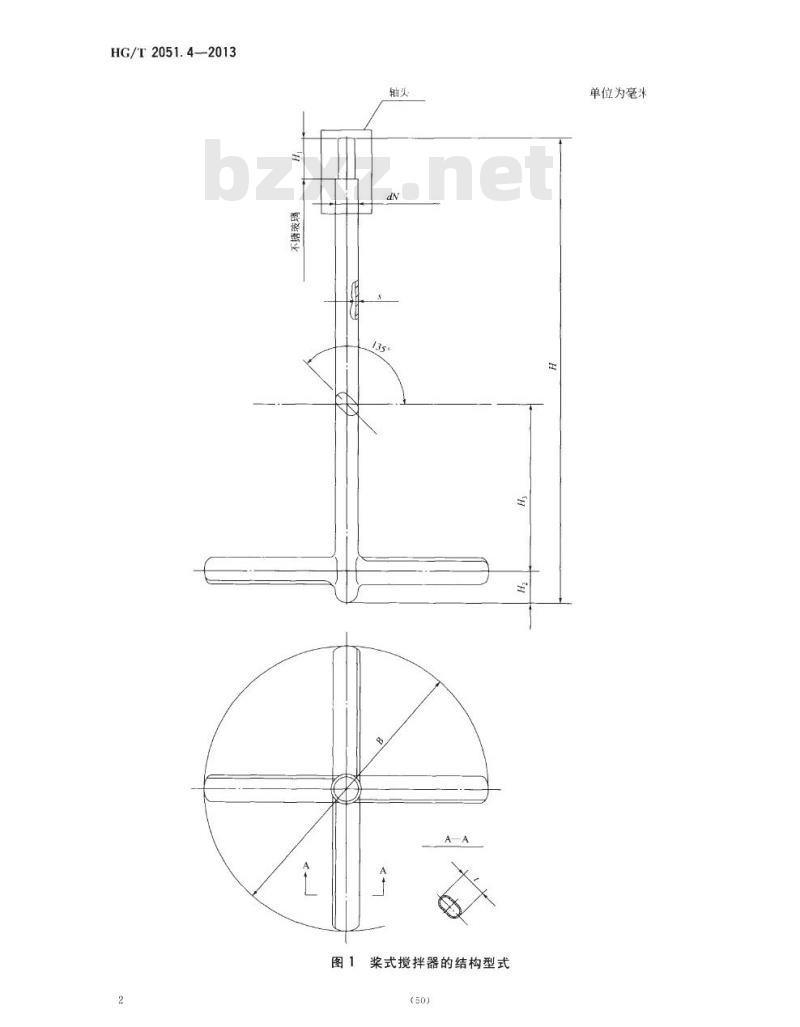

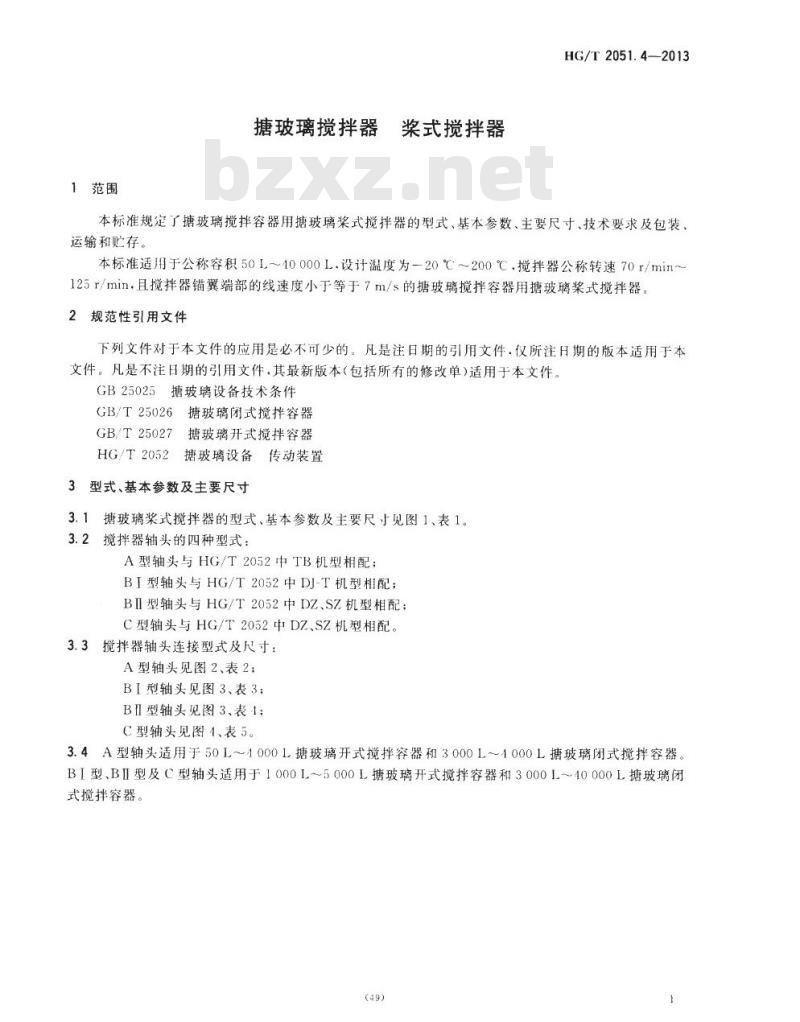

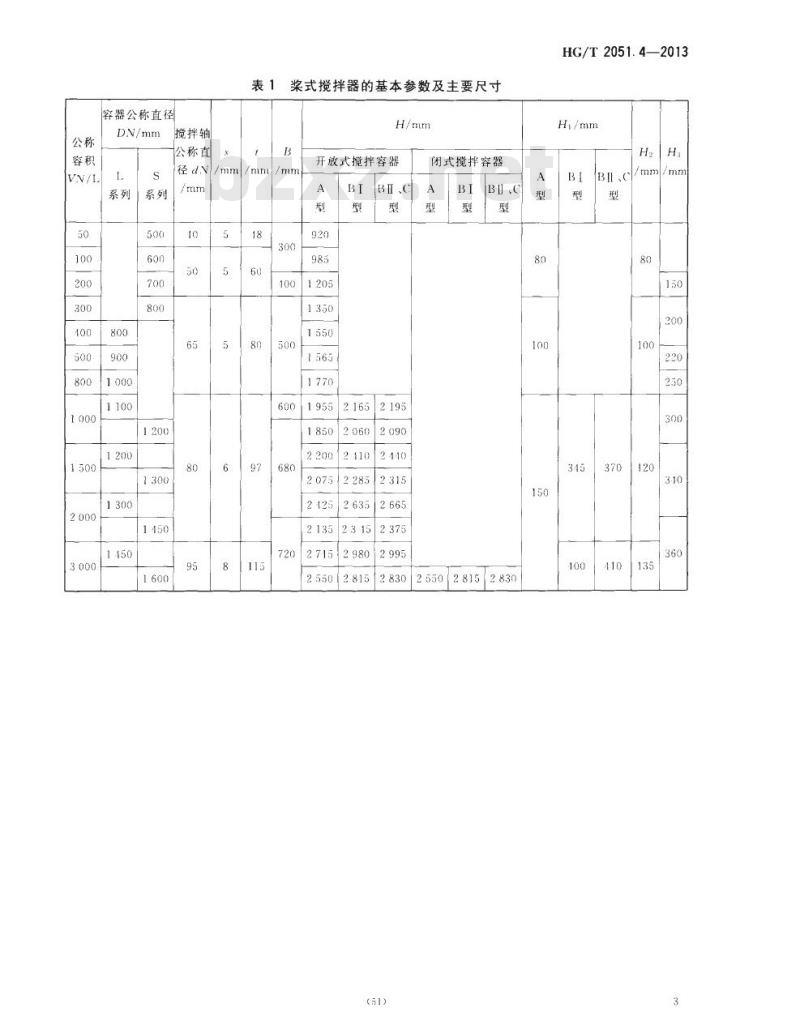

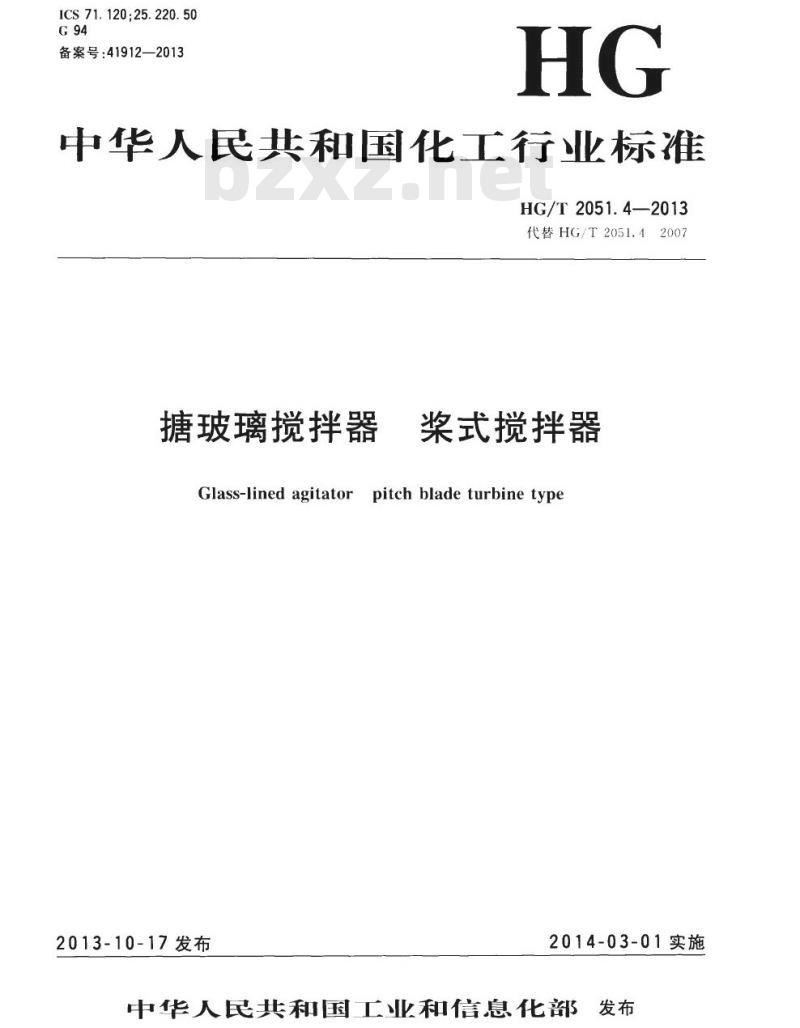

HG/T 2051.4—2013 代替 HG/T 2051.4—2007 搪玻璃搅拌器 桨式搅拌器 Glass-lined agitator pitch blade turbine type 发布日期：2013-10-17 实施日期：2014-03-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 HG/T 2051.4—2007《搪玻璃搅拌器 桨式搅拌器》，与 HG/T 2051.4—2007 相比，主要技术变化如下： 1. 取消了适用公称压力； 2. 取消了 L 系列中的公称容积为 50L、100L、200L、300L 和 S 系列中的公称容积为 500L 及 2500L 的搅拌器； 3. 取消了与 W 型机架的连接； 4. 取消了锚翼的厚度尺寸； 5. 取消了搅拌器的参考质量； 6. 增加了与 TB 型机架和 DJ 型机架的连接； 7. 搅拌轴公称直径 dN=95 的 A 型轴头尺寸由一种增加为两种。 本标准由中国石油和化学工业联合会提出，由全国玻璃设备标准化技术委员会归口。 本标准起草单位：江苏隆达机械设备有限公司、苏州市协力化工设备有限公司、常熟市华懋化工设备有限公司。 本标准主要起草人：张文华、吴忠翔、徐国平、李龙昌、蔡伟、钱建丰、纪永祥。 本标准所代替标准的历次版本发布情况为：1969、HG 5-280—1979、HG/T 2051.4—1991、HG/T 2051.4—2007。 1 范围 本标准规定了搪玻璃搅拌容器用搪玻璃桨式搅拌器的型式、基本参数、主要尺寸、技术要求及包装、运输和贮存。 本标准适用于公称容积 50L～40000L，设计温度为 -20℃～200℃，搅拌器公称转速 70r/min~125r/min，且搅拌器锚翼端部的线速度小于等于 7m/s 的搪玻璃搅拌容器用搪玻璃桨式搅拌器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 25025 搪玻璃设备技术条件 GB/T 25026 搪玻璃闭式搅拌容器 GB/T 25027 搪玻璃开式搅拌容器 HG/T 2052 搪玻璃设备传动装置 3 型式、基本参数及主要尺寸 3.1 搪玻璃桨式搅拌器的型式、基本参数及主要尺寸见图 1、表 1。 3.2 搅拌器轴头的四种型式： A 型轴头与 HG/T 2052 中 TB 型机相配； BI 型轴头与 HG/T 2052 中 DJ-T 型机相配； BII 型轴头与 HG/T 2052 中 DZ、SZ 型机相配； C 型轴头与 HG/T 2052 中 DZ、SZ 型机相配。 3.3 搅拌器轴头连接型式及尺寸： A 型轴头见图 2、表 2； BI 型轴头见图 3、表 3； BII 型轴头见图 3、表 4； C 型轴头见图 1、表 5。 3.4 A 型轴头适用于 50L～4000L 搪玻璃开式搅拌容器和 3000L～4000L 搪玻璃闭式搅拌容器；BI 型、BII 型及 C 型轴头适用于 1000L～5000L 搪玻璃开式搅拌容器和 3000L～40000L 搪玻璃闭式搅拌容器。 表 1 桨式搅拌器的基本参数及主要尺寸（部分提取数据）： - 公称容积 VN/L：50, 100, 200, 300, 400, 500, 800, 1000, 1500, 2000, 3000 - 容器公称直径 DN/mm：450, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1450 - 搅拌轴公称直径 d/mm：50, 65, 80, 95 - H/mm：300, 400, 500, 600, 680, 720 - B/mm：100, 150
