【HG化工标准】 举重鞋

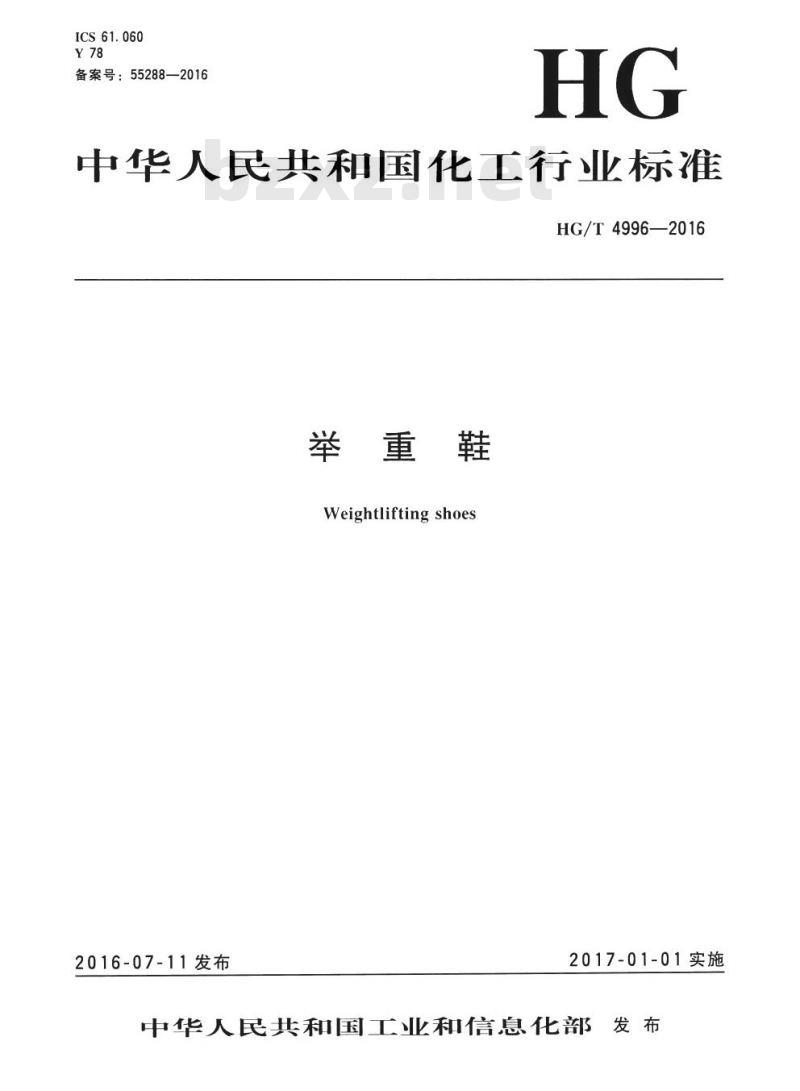

ICS61.060
备案号：55288—2016
中华人民共和国化工行业标准
HG/T4996—2016
举重鞋
Weightliftingshoes
2016-07-11发布
2017-01-01实施

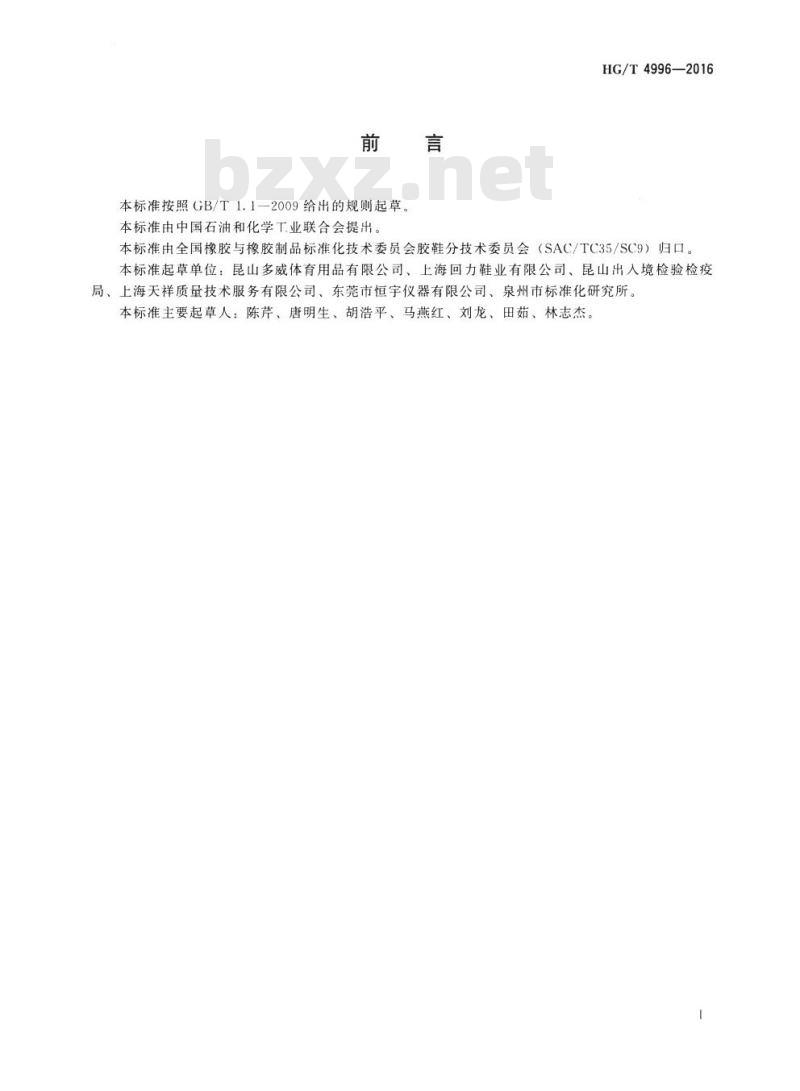

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国石油和化学工业联合会提出。HG/T4996—2016
本标准由全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会（SAC/TC35/SC9）归口。本标准起草单位：昆山多威体育用品有限公司、上海回力鞋业有限公司、昆山出入境检验检疫局、上海天祥质量技术服务有限公司、东莞市恒宇仪器有限公司、泉州市标准化研究所。本标准主要起草人：陈芹、唐明生、胡浩平、马燕红、刘龙、田茹、林志杰。1范围

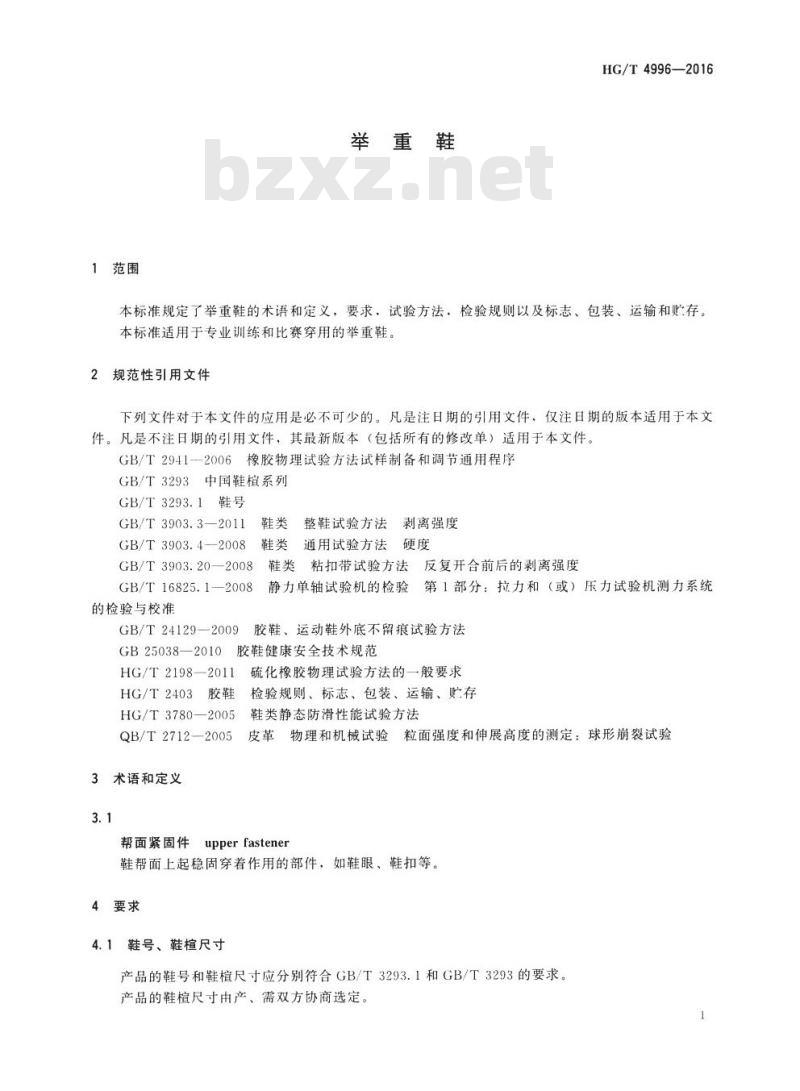

举重鞋
HG/T4996—2016
本标准规定了举重鞋的术语和定义，要求，试验方法，检验规则以及标志、包装、运输和贮存。本标准适用于专业训练和比赛穿用的举重鞋，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2941--2006橡胶物理试验方法试样制备和调节通用程序GB/T3293中国鞋植系列
GB/T3293.1鞋号
GB/T3903.3—2011
GB/T3903.4—2008
GB/T3903.20—2008
GB/T16825.1—2008
的检验与校准
GB/T24129—2009
整鞋试验方法剥离强度bzxz.net
通用试验方法硬度
鞋类粘扣带试验方法
反复开合前后的剥离强度
金第1部分：拉力和（或）压力试验机测力系统静力单轴试验机的检验
胶鞋、运动鞋外底不留痕试验方法GB25038—2010胶鞋健康安全技术规范HG/T21982011
HG/T2403
HG/T3780—2005
QB/T2712—2005
3术语和定义
帮面紧固件
硫化橡胶物理试验方法的一般要求检验规则、标志、包装、运输、贮存鞋类静态防滑性能试验方法
upperfastener
物理和机械试验
粒面强度和伸展高度的测定：球形崩裂试验鞋帮面上起稳固穿着作用的部件，如鞋眼、鞋扣等。4要求
4.1鞋号、鞋檀尺寸
产品的鞋号和鞋植尺寸应分别符合GB/T3293.1和GB/T3293的要求。产品的鞋檀尺寸由产、需双方协商选定。HG/T4996—2016

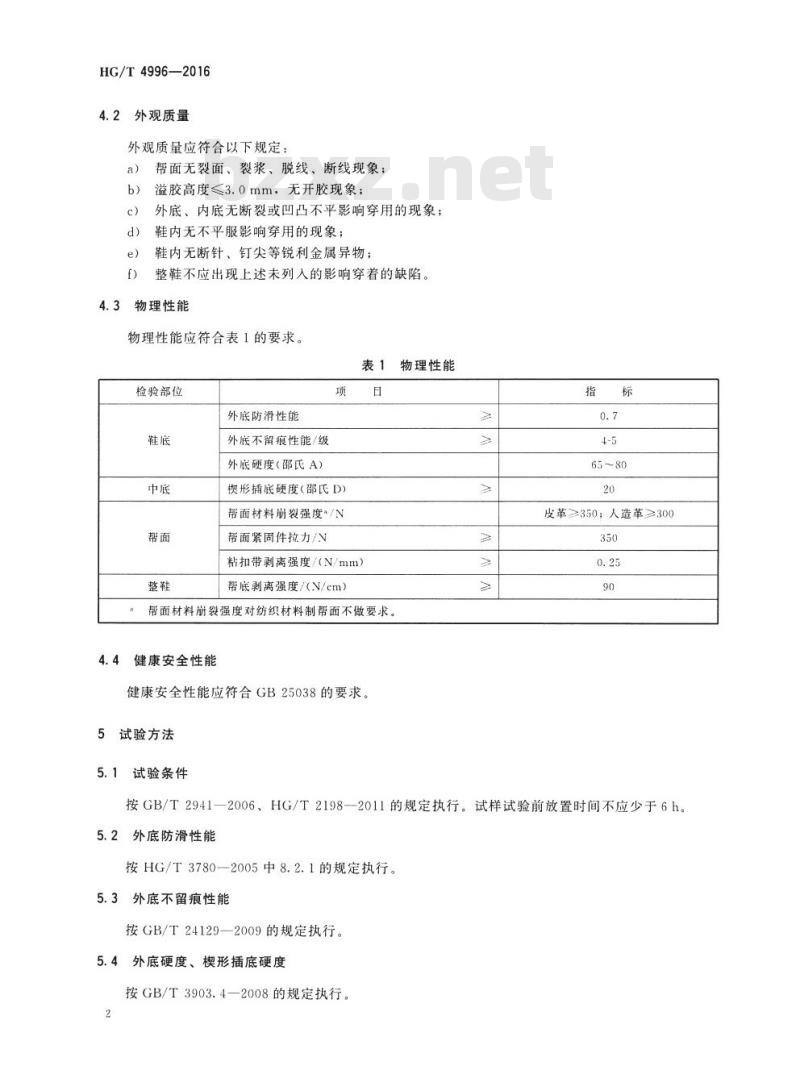

外观质量
外观质量应符合以下规定：
帮面无裂面、裂浆、脱线、断线现象；溢胶高度≤3.0mm，无开胶现象；外底、内底无断裂或凹凸不平影响穿用的现象；鞋内无不平服影响穿用的现象；鞋内无断针、钉尖等锐利金属异物；整鞋不应出现上述未列人的影响穿着的缺陷。物理性能
物理性能应符合表1的要求。
检验部位
外底防滑性能
外底不留痕性能/级
外底硬度（邵氏A）
形插底硬度（邵氏D）
帮面材料崩裂强度\/N
帮面紧固件拉力/V
粘扣带剥离强度/（N/mm）
帮底剥离强度/（NV/cm）
帮面材料崩裂强度对纺织材料制帮面不做要求。健康安全性能
健康安全性能应符合GB25038的要求。5
试验方法
试验条件
物理性能
皮革≥350；人造革≥300
按GB/T2941—2006、HG/T2198一2011的规定执行。试样试验前放置时间不应少于6h。5.2外底防滑性能
按HG/T3780—2005中8.2.1的规定执行。5.3
外底不留痕性能
按GB/T24129—2009的规定执行。外底硬度、楔形插底硬度
按GB/T3903.4—2008的规定执行。5.5

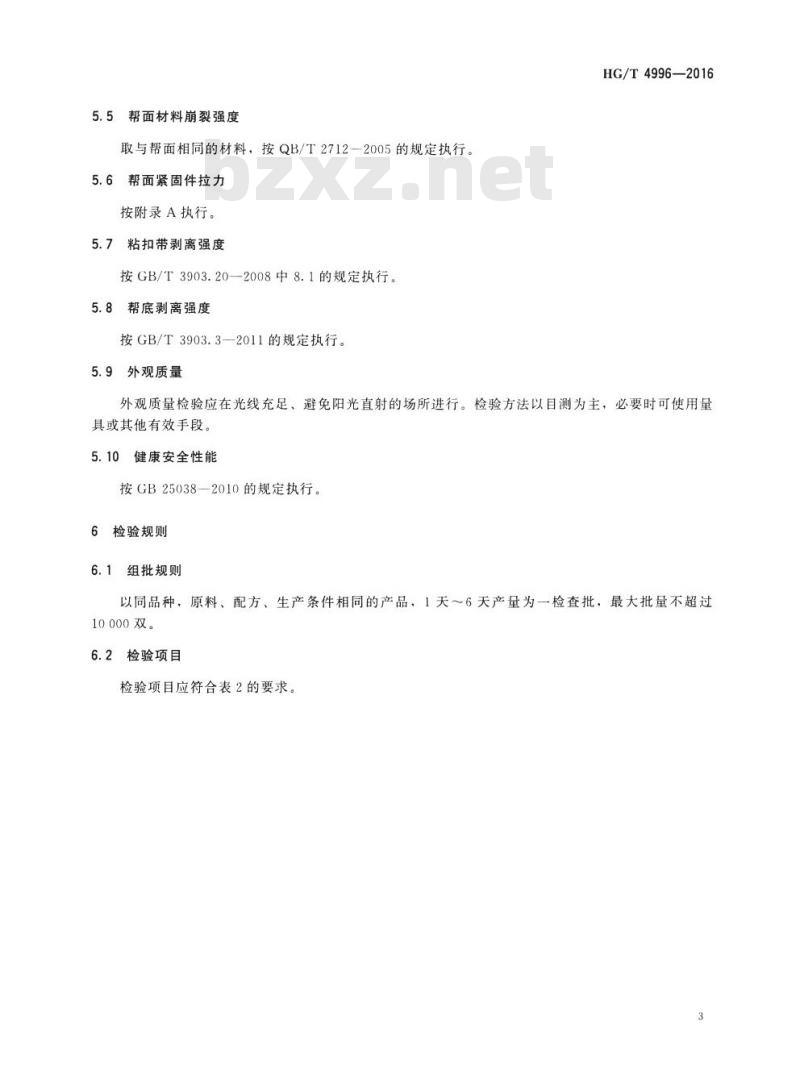

帮面材料崩裂强度
取与帮面相同的材料，按QB/T2712一2005的规定执行。帮面紧固件拉力
按附录A执行。
粘扣带剥离强度
按GB/T3903.20—2008中8.1的规定执行3帮底剥离强度
按GB/T3903.3—2011的规定执行。5.9
外观质量
HG/T4996—2016
外观质量检验应在光线充足、避免阳光直射的场所进行。检验方法以目测为主，必要时可使用量具或其他有效手段
5.10健康安全性能
按GB25038—2010的规定执行。
检验规则
组批规则
以同品种，原料、配方、生产条件相同的产品，1天～6天产量为一检查批，最大批量不超过10000双。
检验项目
检验项目应符合表2的要求。
HG/T4996—2016
检验项目
健康安全性能
外底防滑性能
外底不留痕性能
外底硬度
楔形插底硬度
帮面材料崩裂强度
帮面紧固件拉力
粘扣带剥离强度
帮底剥离强度
外观质量
检验项目
型式检验项日
注：·为必检项日；○为选检项日：6.3
3出厂检验
为不检项目。
山厂检验项目
产品出厂前检验项目应符合表2的要求，外观质量为逐双检验，物理性能为每批随机抽取3双进行检验。经检验合格并附有合格证（或合格品标识）方可出厂6.4型式检验
需进行型式检验的情况
有下列情况之一时，需进行型式检验：a）产品结构、.工艺、材料有重大改变时；b）产品停产6个月以上恢复生产时；c）正常生产时，每年至少进行一次型式检验；d）国家质量监督部门提出进行型式检验时。6.4.2检验数量和检验项目
每批随机抽取5双进行型式检验，检验项目为本标准规定的所有项目（见表2）。6.5判定规则
规定的检验项目全部达到本标准的要求，判定该批产品为合格品。第一次检验若外观质量和物理性能有一项或一项以上项目不符合本标准的要求，应在该批产品中加倍抽样，对其不符合要求的项目进行复检，复检项目全部符合本标准的要求则判该批产品为合格，若复检仍有以上项目不符合本标准的要求则判该批产品为不合格。健康安全性能项目的判定按GB25038一2010中7.2的规定执行。标志、包装、运输和贮存
标志、包装、运输和贮存应符合HG/T2403的要求。A.1设备
附录A
（规范性附录）
帮面紧固件拉力的测定
HG/T4996—2016
拉力试验机：符合GB/T16825.1一2008中2级精度的要求。力值范围为0.V～1000N移动速度为100mm/min土10mm/min，并配备有自动记录仪或具有绘图软件的计算机可用于数据获取和处理。
A.2原理
将附有紧固件的帮面一端固定在拉力机的夹具上，粘扣带或鞋带穿过紧固件固定在另一端的夹具上，拉力机不断施加力（使得紧固件受力方向与穿着时受力方向一致），当紧固件任意部位从材料上分离或材料破坏时立即停止试验，记录下该过程中施加的最大力值，即为帮面紧固件拉力。A.3试样数量
试样数量为3个（可以同一只鞋上取）。A.4试样制备
沿附有紧固件（鞋眼）帮面的一侧裁剪，附有紧固件的帮面应不小于30mm，两侧距紧固件边缘的宽度应不小于10mm。相邻紧固件不应同时作为试样，必要时可移除邻近的紧固件。如果取不到较大的帮面，则取实际（应能满足夹具夹样）取样进行检测。A.5
试验步骤
A.5.1将制备好的试样一端夹持在夹具上，夹持位置距紧固件下方15mm士1mm，粘扣带或鞋带穿过紧固件固定在另一端的夹具上，使得紧固件受力方向与日常穿着时受力方向一致。A.5.2调整拉力试验机的零点，设定拉力试验机夹具的移动速度为100mm/min土10mm/min。A.5.3启动拉力试验机，当紧固件任意部位从帮面分离或材料开始出现破坏时立即停止试验，记录最大负荷值。
A.5.4重复A.5.1～A.5.3步骤测试另两个试样。A.5.5试验结果取3个试样试验结果的最小值．精确到1N。A.6
试验报告
试验报告应包括以下内容：
a）采用本标准名称及编号：
b）试验样品名称；
HG/T4996—2016
试验环境条件；
试验结果；
试验日期、试验者及其他。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
