【HG化工标准】 低表面处理容忍性环氧涂料

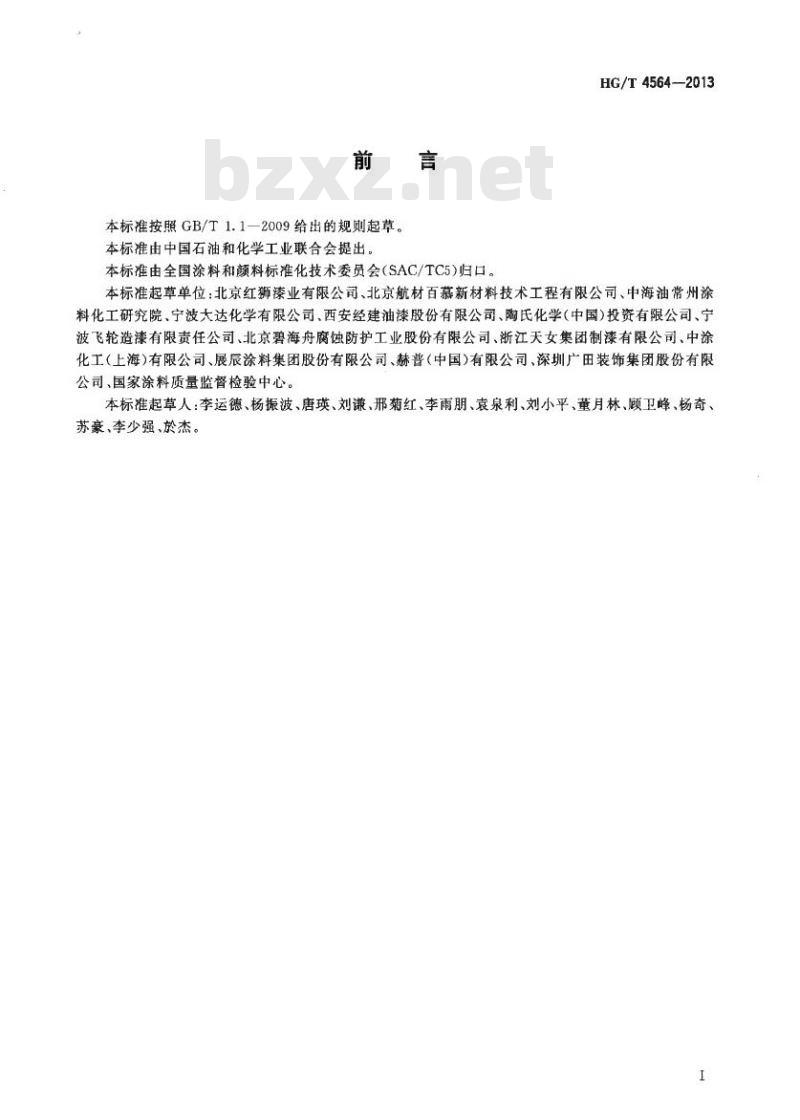

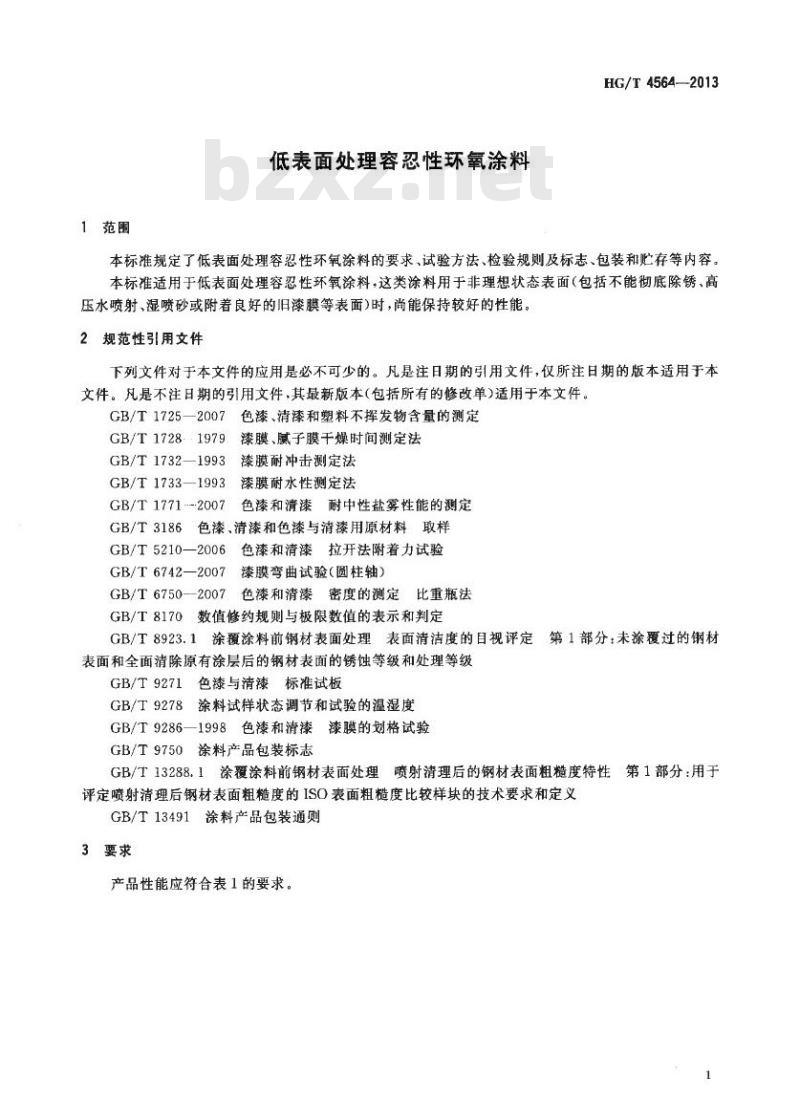

中华人民共和国化工行业标准 HG/T4564—2013 低表面处理容忍性环氧涂料 (Surface-tolerant epoxy coatings) 发布日期：2013-10-17 实施日期：2014-03-01 发布部门：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国涂料和颜料标准化技术委员会 (SAC/TC5) 归口。 本标准起草单位：北京红狮漆业有限公司、北京航材百幕新材料技术工程有限公司、中海油常州涂料化工研究院、宁波大达化学有限公司、西安经建油漆股份有限公司、陶氏化学（中国）投资有限公司、宁波飞轮造漆有限责任公司、北京碧海舟腐蚀防护工业股份有限公司、浙江天女集团制漆有限公司、中涂化工（上海）有限公司、展辰涂料集团股份有限公司、赫普（中国）有限公司、深圳广田装饰集团股份有限公司、国家涂料质量监督检验中心。 本标准起草人：李运德、杨振波、唐瑛、刘谦、邢菊红、李雨朋、袁泉利、刘小平、董月林、顾卫峰、杨奇、苏豪、李少强、于杰。 1 范围 本标准规定了低表面处理容忍性环氧涂料的要求、试验方法、检验规则及标志、包装和贮存等内容。本标准适用于低表面处理容忍性环氧涂料，这类涂料用于非理想状态表面（包括不能彻底除锈、高压水喷射、湿喷砂或附着良好的旧漆膜等表面）时，尚能保持较好的性能。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 1725—2007 色漆、清漆和塑料不挥发物含量的测定 - GB/T 1728—1979 漆膜、腻子膜干燥时间测定法 - GB/T 1732—1993 漆膜耐冲击测定法 - GB/T 1733—1993 漆膜耐水性测定法 - GB/T 1771—2007 色漆和清漆 - GB/T 3186 色漆、清漆和色漆与消漆用原材料取样 - GB/T 5210—2006 色漆和清漆拉开法附着力试验 - GB/T 6742—2007 漆膜弯曲试验（圆柱轴） - GB/T 6750—2007 色漆和清漆密度的测定（比重瓶法） - GB/T 8170 数值修约规则与极限数值的表示和判定 - GB/T 8923.1 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材 - GB/T 9271 表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级 - GB/T 9278 色漆和清漆涂料试样状态调节和试验的温湿度 - GB/T 9286—1998 色漆和清漆漆膜的划格试验 - GB/T 9750 涂料产品包装标志 - GB/T 13288.1 涂覆涂料前钢材表面处理 喷射清理后的钢材表面粗糙度特性 第1部分：用于评定喷射清理后钢材表面粗糙度的 ISO 表面粗糙度比较样块的技术要求和定义 - GB/T 13491 涂料产品包装通则 3 要求 产品性能应符合表 1 的要求。 表 1 产品性能要求 - 密度/g/cm³：符合商定值，允许偏差 ±0.05 - 不挥发物含量/%：≥ 80 - 干燥时间/h：表干 ≥ 4，实干 ≥ 24 - 弯曲试验/mm：≤ 2 - 耐冲击性/cm：≥ 50 - 附着力（拉开法）/MPa：≥ 3 - 耐水性（24h）：无异常 - 耐盐雾性（1000 h）：无异常 - 与旧漆膜相容性：无异常 注：a 该项目适用于需要用于旧漆膜表面的产品；该项目在现场进行测试。 4 试验方法 4.1 取样 产品按 GB/T 3186 的规定取样，也可按相关方商定方法取样。取样量根据检验需要确定。 4.2 试验环境 除另有规定外，试板的状态调节和试验的温湿度应符合 GB/T 9278 的规定。 4.3 试样制备 4.3.1 基材及表面处理 干燥时间、弯曲试验、耐冲击性项目采用马口铁板，其材质和处理按照 GB/T 9271 的规定进行。附着力、耐水性、耐盐雾性项目试验用底材制备方法如下：将热轧钢板（牌号由相关方商定）进行喷砂处理，其除锈等级达到 GB/T 8923.1 中规定的 Sa 2.5 级，表面粗糙度达到 GB/T 13288.1 中规定的中级；将经过喷砂处理的钢板按 GB/T 1771—2007 的规定进行 14 天盐雾试验；取出后用约 50℃ 热水边冲边用尼龙刷刷洗 3 min 后，再用自来水边冲边用尼龙刷刷洗 5 min，然后在 (105 ± 2) ℃ 条件下烘 1 h；用气动旋转钢丝刷（4 寸气动角磨机装上钢丝刷，气压约 0.2 MPa）打磨除去钢板表面浮锈，保留牢固附着的锈蚀。
