【GB国家标准】 真空低压渗碳高压气淬热处理技术要求

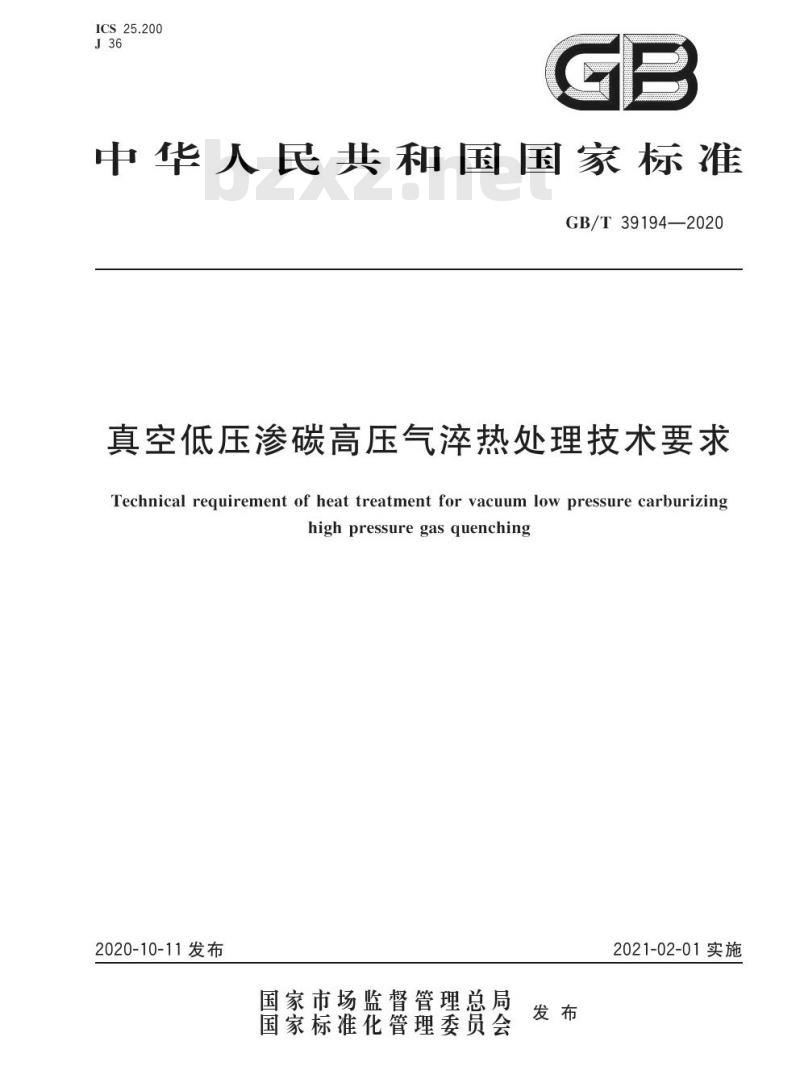

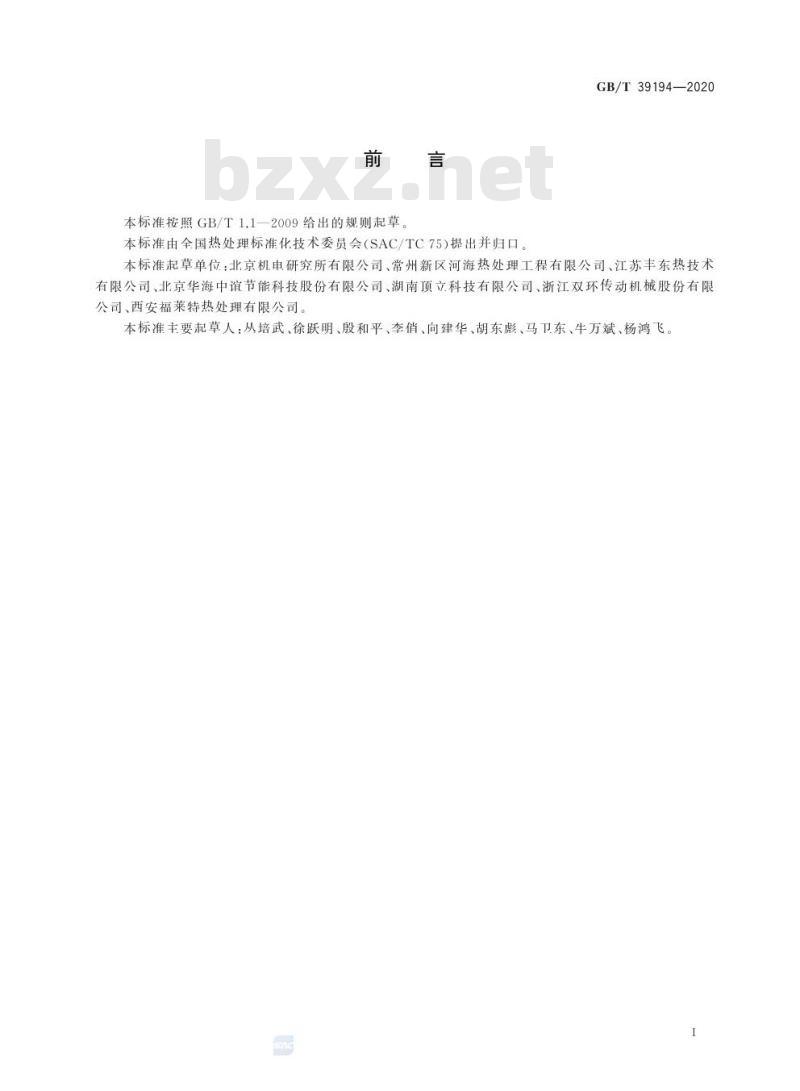

GB/T 39194—2020 中华人民共和国国家标准 真空低压渗碳高压气淬热处理技术要求 Technical requirement of heat treatment for vacuum low pressure carburizing high pressure gas quenching 2020-10-11 发布 2021-02-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由全国热处理标准化技术委员会 (SAC/TC75) 提出并归口。 本标准起草单位：北京机申研究所有限公司、常州新区河海热处理工程有限公司、江苏丰东热技术有限公司、北京华海中谊节能科技股份有限公司、湖南顶立科技有限公司、浙江双环传动机械股份有限公司、西安福莱特热处理有限公司。 本标准主要起草人：从培武、徐跃明、股和平、李俏、向建华、胡东彪、马卫东、牛万斌、杨鸿飞。 1 范围 本标准规定了具备双室结构，且高压气淬绝对压力达到 2MPa 的真空低压渗碳高压气淬热处理设备，及其工艺过程、质量控制和检验、安全卫生和环保等技术要求。本标准适用于钢件采用乙炔、丙烷等烃基气体作为渗碳介质进行真空低压渗碳高压气淬的热处理工艺。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 150.1 压力容器 第1部分：通用要求 GB/T 150.2 压力容器 第2部分：材料 GB/T 150.3 压力容器 第3部分：设计 GB/T 150.4 压力容器 第4部分：制造、检验和验收 GB/T 230.1 金属材料 GB/T 4340.1 金属材料维氏硬度试验 GB 3095 环境空气质量标准 GB/T 4844 洛氏硬度试验 GB 4962 纯氢、高纯氨和超纯氢 GB/T 5216 保证淬透性结构钢 GB/T 5959.1 电热和电磁处理装置的安全 第1部分：通用要求 GB 5959.4 电热和电磁处理装置的安全 第4部分：对电阻加热装置的特殊要求 GB 6819 氢气使用安全技术规程 GB/T 7232 金属热处理工艺术语 GB/T 9450 溶解乙炔 GB/T 9452 钢件渗碳淬火硬化层深度的测定和校核 GB/T 10066.1 电热和电磁处理装置的试验方法 第1部分：通用部分 GB/T 10066.4 电热设备的试验方法 第4部分：间接电阻炉 GB/T 10067.1 电热和电磁处理装置基本技术条件 第1部分：通用部分 GB/T 10067.4 电热和电磁处理装置基本技术条件 第4部分：间接电阻炉 GB/T 13324 热处理炉有效加热区测定方法 GB 15735 热处理设备术语 GB/T 22561 金属热处理生产过程安全、卫生要求 GB/T 25744 热处理环境保护技术要求 GB/T 30822 热处理质量控制体系 GB/T 32541 真空热处理 GB/T 34889 钢件的渗碳与碳氮共渗淬火回火 GB/T 38751 热处理件硬度检验通则 JB/T 7530 热处理用氩气、氮气、氢气一般技术条件 SH/T 0553 工业丙烷、丁烷 3 术语和定义 GB/T 7232、GB/T 13324 界定的以及下列术语和定义适用于本文件。 3.1 真空低压渗碳 (vacuum low pressure carburizing)：在真空炉内采用低于 3000Pa 的乙炔、丙烷等烃基气体作为介质进行的渗碳热处理。 3.2 真空高压气淬 (vacuum high pressure gas quenching)：在真空炉内采用高于 0.5MPa 的单一或多种非氧化性气体作为介质进行的淬火。 4 真空低压渗碳高压气淬炉要求 4.1 一般要求 真空低压渗碳炉应满足热处理工艺规范，技术参数应符合 GB/T 22561、GB/T 10067.1 和 GB/T 10067.4 的规定。 4.2 真空低压渗碳高压气淬炉组成 真空低压渗碳高压气淬炉主要由炉体、渗碳加热室（炉胆）、渗碳气体送排气系统、高压气...
