【GB国家标准】 船舶钢焊缝超声相控阵检测方法

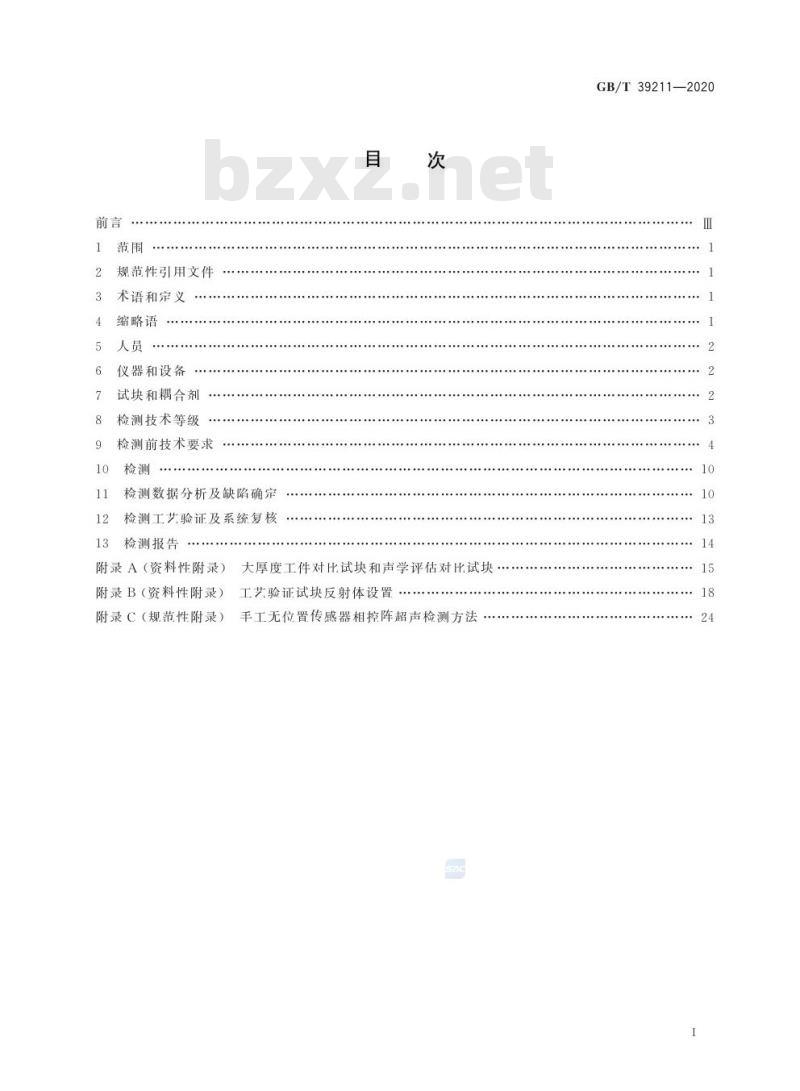

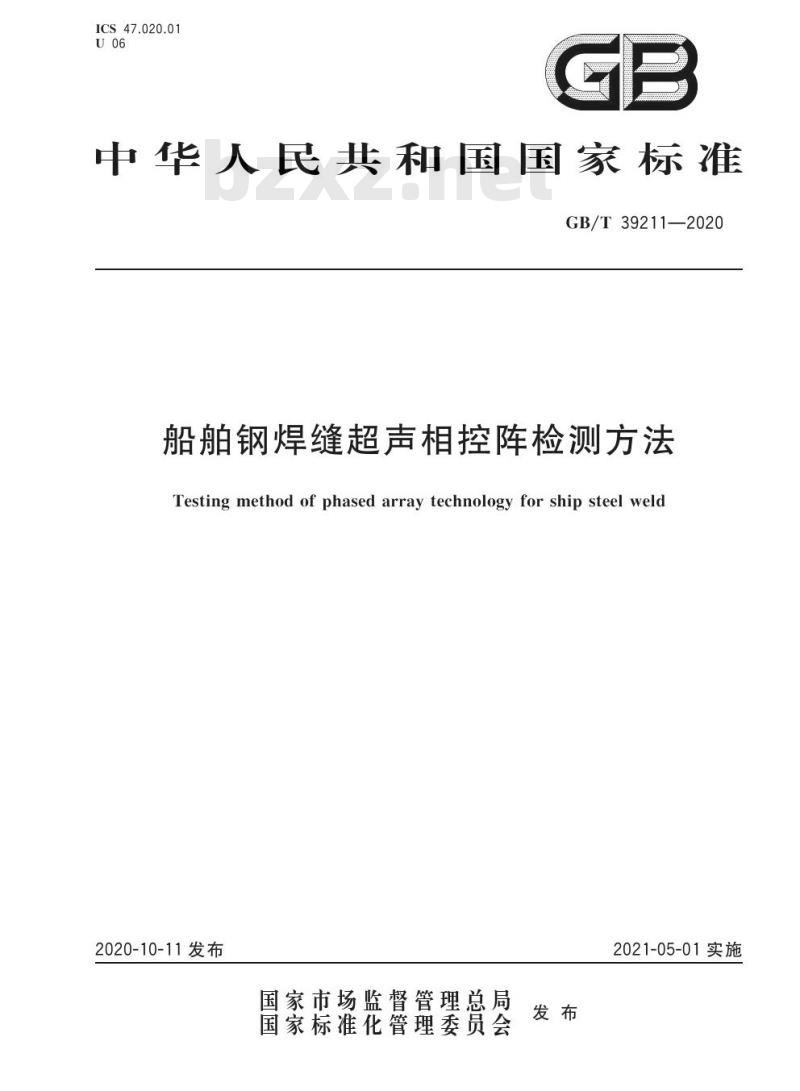

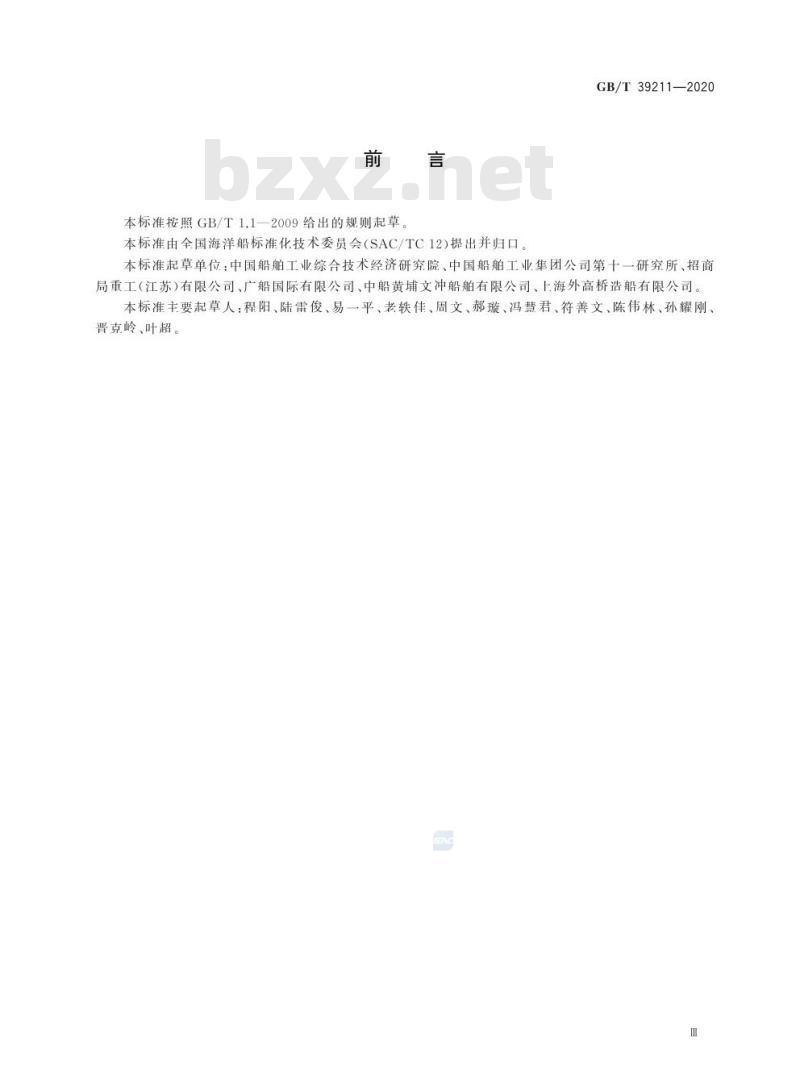

GB/T 39211—2020 中华人民共和国国家标准 船舶钢焊缝超声相控阵检测方法 Testing method of phased array technology for ship steel weld 发布日期：2020-10-11 实施日期：2021-05-01 国家市场监督管理总局 国家标准化管理委员会发布 目录 前言 1 范围 2 规范性引用文件 3 术语和定义 4 缩略语 5 人员 6 仪器和设备 7 试块和耦合剂 8 检测技术等级 9 检测前技术要求 10 检测 11 检测数据分析及缺陷确定 12 检测工艺验证及系统复核 13 检测报告 附录A（资料性附录）大厚度工件对比试块和声学评估对比试块 附录B（资料性附录）工艺验证试块反射体设置 附录C（规范性附录）手工无位置传感器相控阵超声检测方法 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国海洋船标准化技术委员会（SAC/TC12）提出并归口。 本标准起草单位：中国船舶工业综合技术经济研究院、中国船舶工业集团公司第十一研究所、招商局重工（江苏）有限公司、广船国际有限公司、中船黄埔文冲船舶有限公司、上海外高桥造船有限公司。 本标准主要起草人：程阳、陆雷俊、易一平、老轶佳、周文、郝璇、冯慧君、符善文、陈伟林、孙耀刚、晋克岭、叶超。 1 范围 本标准规定了船舶钢焊缝超声相控阵检测（以下简称相控阵超声检测）的人员、仪器和设备、试块和耦合剂、检测技术等级、检测前技术要求、检测、检测数据分析及缺陷确定、检测工艺验证及系统复核、检测报告等要求。 本标准适用于船舶钢焊缝相控阵超声检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 9445 无损检测人员资格鉴定与认证 GB/T 12604.1 无损检测术语 超声检测 GB/T 19418—2003 钢的弧焊接头缺陷质量分级指南 GB/T 23905 无损检测 超声检测用试块 GB/T 32563—2016 无损检测 超声检测 相控阵超声检测方法 JJF 1338 相控阵超声探伤仪校准规范 CB/T 3559—2011 船舶钢焊缝超声波检测工艺和质量分级 ISO 13588:2019 Non-destructive testing of welds — Ultrasonic testing — Use of automated phased array technology 3 术语和定义 GB/T 9445、GB/T 12604.1 和 GB/T 32563—2016 界定的术语和定义适用于本文件。 4 缩略语 下列缩略语适用于本文件。 ACG：角度增益修正（Angle Corrected Gain） CAD：计算机辅助制图（Computer Aided Drafting） DAC：距离-幅度曲线（Distance Amplitude Curve） DGS：声程、波幅、当量关系曲线（Distance Gain Size） SAFT：合成孔聚焦技术（Synthetic Aperture Focusing Technique） TCG：时间增益修正（Time Corrected Gain） TFM：整体聚焦算法（Total Focusing Method） TMCP：热机械控制工艺（ThermoMechanical Control Process） TOFD：衍射声时技术（Time-of-flight Diffraction Technique） 5 人员 5.1 相控阵超声检测人员应符合 GB/T 32563—2016 的要求，应熟悉被检件的材质、几何尺寸及透声性等，对检测中出现的问题能做出分析、判断和处理。 5.2 相控阵超声检测人员应经相关的检测技术和技能培训，经船舶检验机构认可，持证上岗。 6 仪器和设备 相控阵超声检测使用的仪器和设备应符合 GB/T 32563—2016 的要求。 7 试块和耦合剂 7.1 试块 7.1.1 总则 试块包括标准试块、对比试块、工艺验证试块和多功能试块，试块制作应符合 GB/T 23905 的要求。 7.1.2 标准试块 7.1.2.1 标准试块应具有规定的化学成分、表面粗糙度、热处理及几何形状，用于声速、楔块延迟、超声设备及探头性能校准。 7.1.2.2 推荐选用 CB/T 3559—2011 规定的 IIW 试块、CSK-IA 试块或其他与之功能类似者。
