【HG化工标准】 消光用二氧化硅

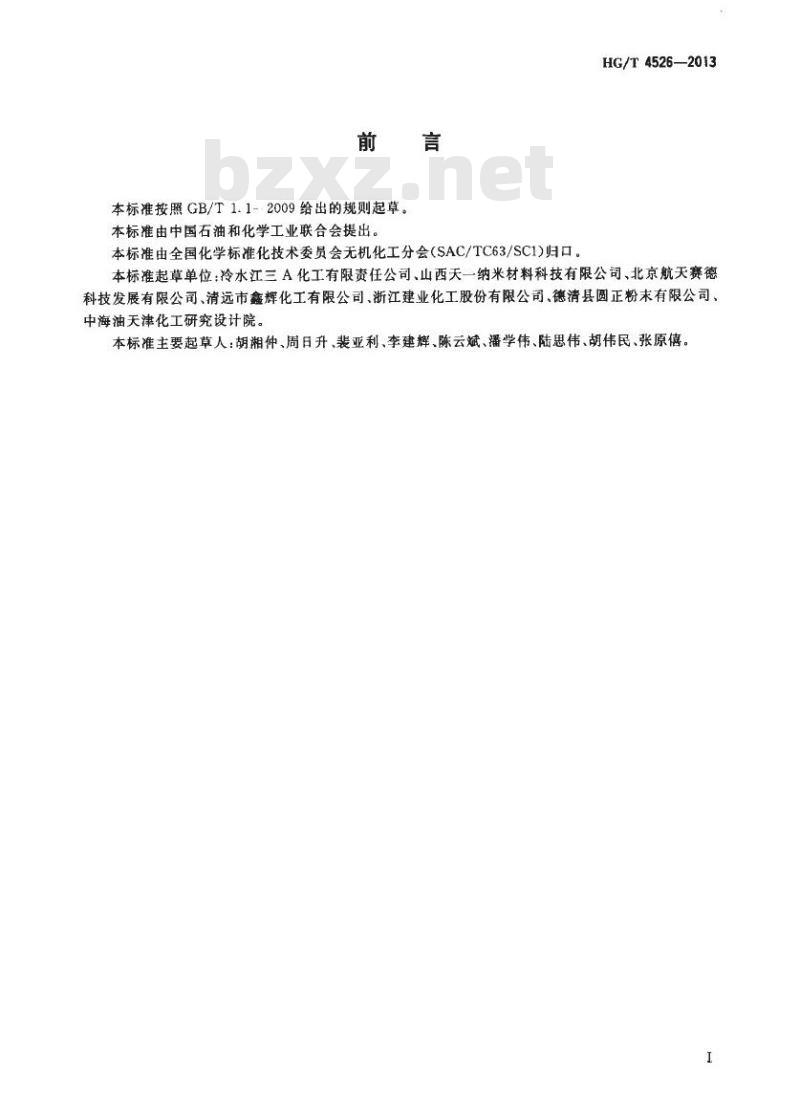

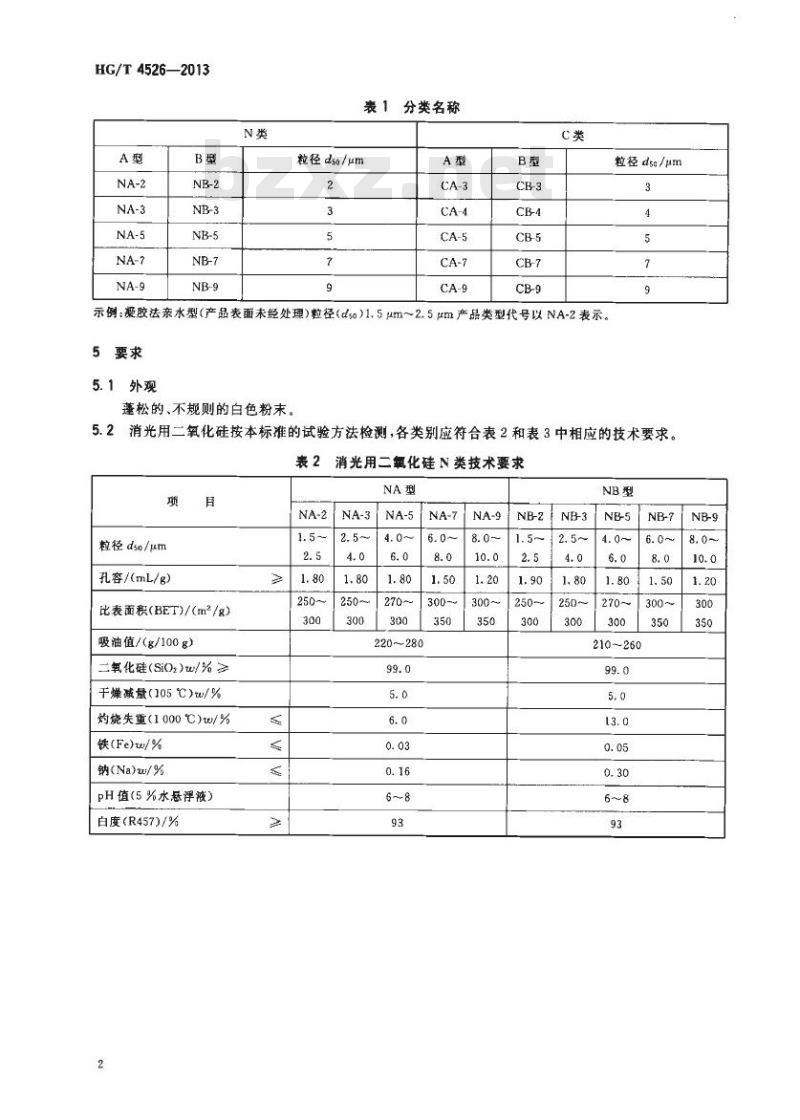

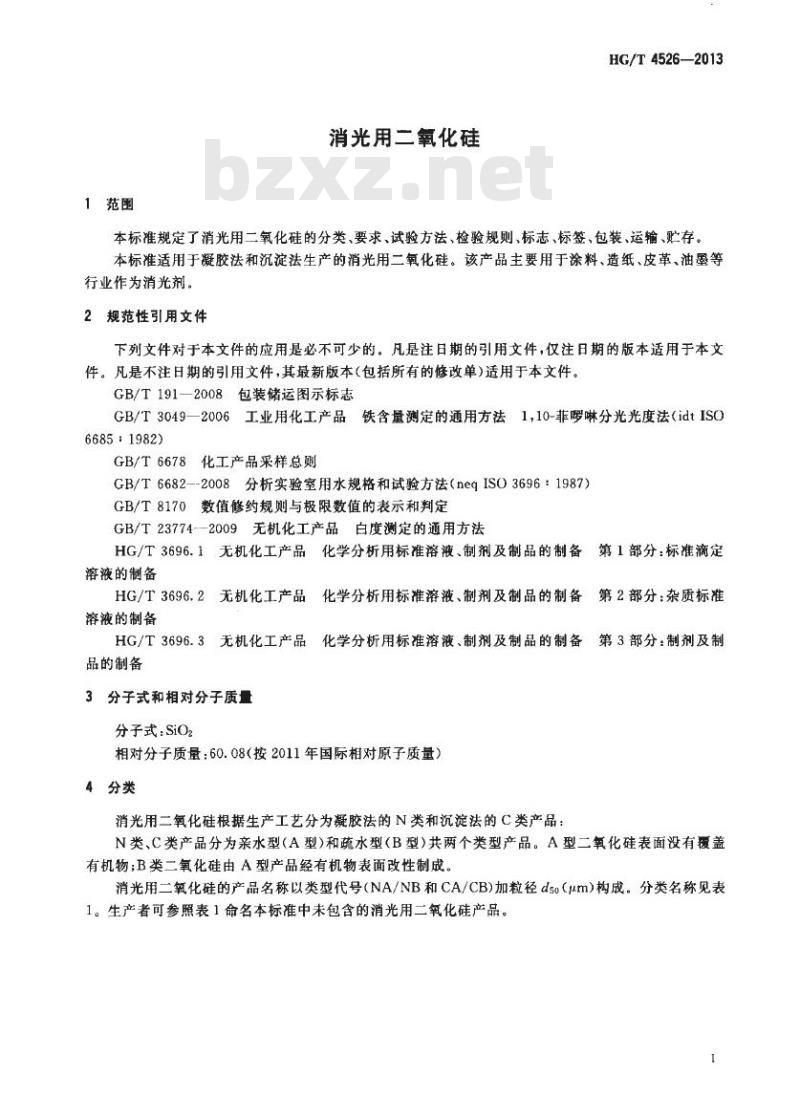

中华人民共和国化工行业标准 HG/T 4526—2013 消光用二氧化硅 Silica for matting use 2013-10-17发布 2014-03-01实施 前言 中华人民共和国工业和信息化部发布。 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国石油和化学工业联合会提出，由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1）归口。 本标准起草单位：冷水江三A化工有限责任公司、山西天一纳米材料科技有限公司、北京航天赛德科技发展有限公司、清远市鑫辉化工有限公司、浙江建业化工股份有限公司、德清县圆正粉末有限公司、中海油天津化工研究设计院。 本标准主要起草人：胡湘仲、周日升、裴亚利、李建辉、陈云斌、潘学伟、陆思伟、胡伟民、张原。 1 范围 本标准规定了消光用二氧化硅的分类、要求、试验方法、检验规则、标志、标签、包装、运输、贮存。本标准适用于凝胶法和沉淀法生产的消光用二氧化硅。该产品主要用于涂料、造纸、皮革、油墨等行业作为消光剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 191—2008 包装储运图示标志 - GB/T 3049—2006 工业用化工产品铁含量测定的通用方法（1,10-菲啰啉分光光度法） - GB/T 6678 化工产品采样总则 - GB/T 6682—2008 分析实验室用水规格和试验方法 - GB/T 8170 数值修约规则与极限数值的表示和判定 - GB/T 23774—2009 无机化工产品白度测定的通用方法 - HG/T 3696.1 无机化工产品化学分析用标准溶液、制剂及制品的制备 第1部分：标准滴定溶液的制备 - HG/T 3696.2 无机化工产品化学分析用标准溶液、制剂及制品的制备 第2部分：杂质标准溶液的制备 - HG/T 3696.3 无机化工产品化学分析用标准溶液、制剂及制品的制备 第3部分：制剂及制品的制备 3 分子式和相对分子质量 分子式：SiO2 相对分子质量：60.08（接2011年国际相对原子质量） 4 分类 消光用二氧化硅根据生产工艺分为凝胶法的N类和沉淀法的C类产品： - N类产品分为亲水型（A型）和疏水型（B型）。A型二氧化硅表面没有覆盖有机物；B型二氧化硅由A型产品经有机物表面改性制成。 - C类产品分为亲水型（A型）和疏水型（B型）。 消光用二氧化硅的产品名称以类型代号（NA/NB和CA/CB）加粒径d50（μm）构成。分类名称见表1： 表1 分类名称对照 N类（凝胶法）： - A型（亲水）：NA-2 (d50: 1.5~2.5μm), NA-3 (2.5~4.0μm), NA-5 (4.0~6.0μm), NA-7 (6.0~8.0μm), NA-9 (8.0~10.0μm) - B型（疏水）：NB-2, NB-3, NB-5, NB-7, NB-9 C类（沉淀法）： - A型（亲水）：CA-3, CA-4, CA-5, CA-7, CA-9 - B型（疏水）：CB-3, CB-4, CB-5, CB-7, CB-9 示例：凝胶法亲水型（产品表面未经处理），粒径(d50) 1.5μm~2.5μm，产品类型代号以NA-2表示。 5 要求 5.1 外观 蓬松的、不规则的白色粉末。 5.2 粒径与技术要求 消光用二氧化硅按本标准的试验方法检测，各类别应符合相应的技术要求。以下为N类产品技术要求： 表2 消光用二氧化硅N类技术要求 - NA-2: d50=1.5~2.5μm, 孔容=1.80mL/g, 比表面积=250~300m²/g - NA-3: d50=2.5~4.0μm, 孔容=1.80mL/g, 比表面积=250~300m²/g - NA-5: d50=4.0~6.0μm, 孔容=1.80mL/g, 比表面积=270~300m²/g - NA-7: d50=6.0~8.0μm, 孔容=1.50mL/g, 比表面积=300~350m²/g - NA-9: d50=8.0~10.0μm, 孔容=1.20mL/g, 比表面积=300~350m²/g N类通用技术指标： - 二氧化硅 (SiO2) w/% $ge$ 99.0 - 干燥减量 (105℃) w/% $le$ 5.0 - 灼烧失重 (1000℃) w/% $le$ 6.0 - 铁 (Fe) w/% $le$ 0.03 - 钠 (Na) w/% $le$ 0.16 - pH值 (5%水悬浮液) 6~8 - 白度 (R457) % $ge$ 93
