- GB/T 34370.9-2020 游乐设施无损检测第9部分:漏磁检测
【GB国家标准】 游乐设施无损检测第9部分:漏磁检测
本网站 发布时间:
2023-09-01 17:19:38
- GB/T 34370.9-2020
- 现行
标准号:
GB/T 34370.9-2020
标准名称:
游乐设施无损检测第9部分:漏磁检测
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 34370.9-2020.Nondestructive testing of amusement equipments-Part 9 :Magnetic flux leakage testing.

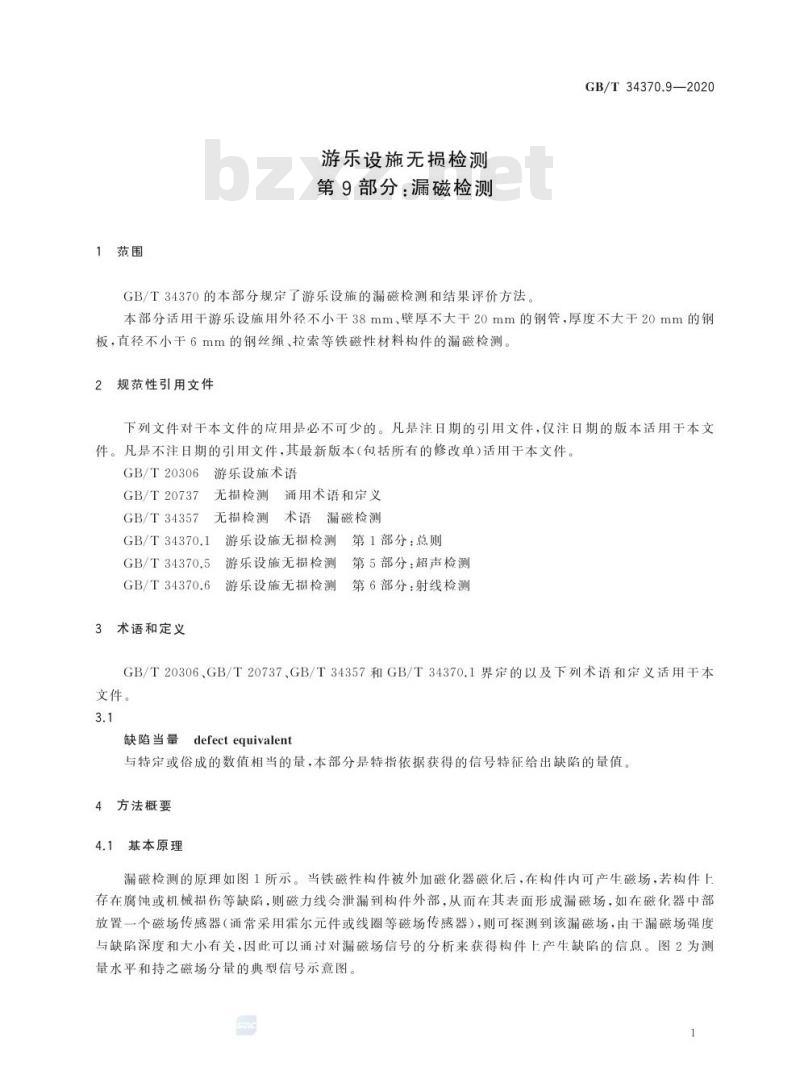

1范围
GB/T 34370的本部分规定了游乐设施的漏磁检测和结果评价方法。
GB/T 34370.9适用于游乐设施用外径不小于38mm、壁厚不大于20mm的钢管,厚度不大于20mm的钢板,直径不小于6mm的钢丝绳、拉索等铁磁性材料构件的漏磁检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 20306游乐设施术语
GB/T 20737无损检测通用术语和定 义
GB/T 34357无损检测术语漏磁检测.
GB/T 34370.1游乐设施无损检测 第 1部分:总则
GB/T 34370.5游乐设施无损检测第 5部分:超声检测
GB/T 34370.6游乐设施无损检测第 6部分:射线检测
3术语和定义
GB/T 20306、GB/T 20737、GB/T 34357和GB/T 34370.1界定的以及下列术语和定义适用于本文件。
3.1
缺陷当量 defect equivalent
与特定或俗成的数值相当的量,本部分是特指依据获得的信号特征给出缺陷的量值。
4方法概要
4.1基本原理

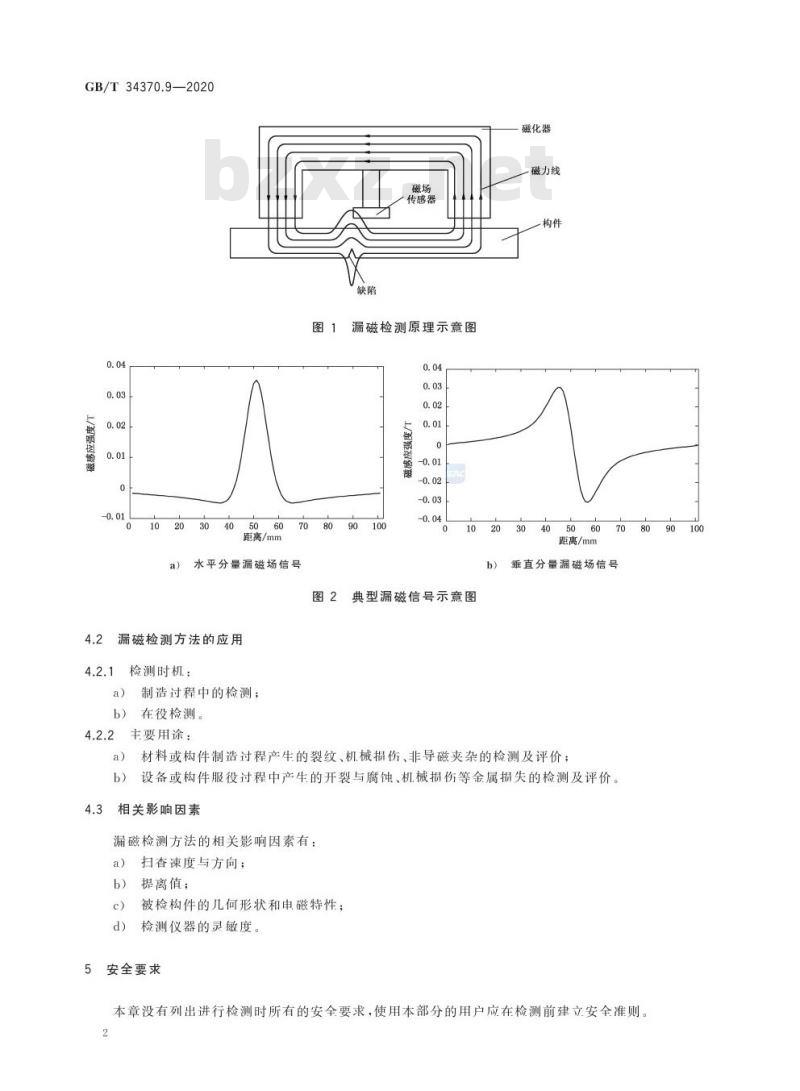

漏磁检测的原理如图1所示。当铁磁性构件被外加磁化器磁化后,在构件内可产生磁场,若构件上存在腐蚀或机械损伤等缺陷,则磁力线会泄漏到构件外部,从而在其表面形成漏磁场,如在磁化器中部放置一个磁场传感器(通常采用霍尔元件或线圈等磁场传感器),则可探测到该漏磁场,由于漏磁场强度与缺陷深度和大小有关,因此可以通过对漏磁场信号的分析来获得构件上产生缺陷的信息。图2为测量水平和持之磁场分量的典型信号示意图。
1范围
GB/T 34370的本部分规定了游乐设施的漏磁检测和结果评价方法。
GB/T 34370.9适用于游乐设施用外径不小于38mm、壁厚不大于20mm的钢管,厚度不大于20mm的钢板,直径不小于6mm的钢丝绳、拉索等铁磁性材料构件的漏磁检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 20306游乐设施术语
GB/T 20737无损检测通用术语和定 义
GB/T 34357无损检测术语漏磁检测.
GB/T 34370.1游乐设施无损检测 第 1部分:总则
GB/T 34370.5游乐设施无损检测第 5部分:超声检测
GB/T 34370.6游乐设施无损检测第 6部分:射线检测
3术语和定义
GB/T 20306、GB/T 20737、GB/T 34357和GB/T 34370.1界定的以及下列术语和定义适用于本文件。
3.1
缺陷当量 defect equivalent
与特定或俗成的数值相当的量,本部分是特指依据获得的信号特征给出缺陷的量值。
4方法概要
4.1基本原理
漏磁检测的原理如图1所示。当铁磁性构件被外加磁化器磁化后,在构件内可产生磁场,若构件上存在腐蚀或机械损伤等缺陷,则磁力线会泄漏到构件外部,从而在其表面形成漏磁场,如在磁化器中部放置一个磁场传感器(通常采用霍尔元件或线圈等磁场传感器),则可探测到该漏磁场,由于漏磁场强度与缺陷深度和大小有关,因此可以通过对漏磁场信号的分析来获得构件上产生缺陷的信息。图2为测量水平和持之磁场分量的典型信号示意图。
