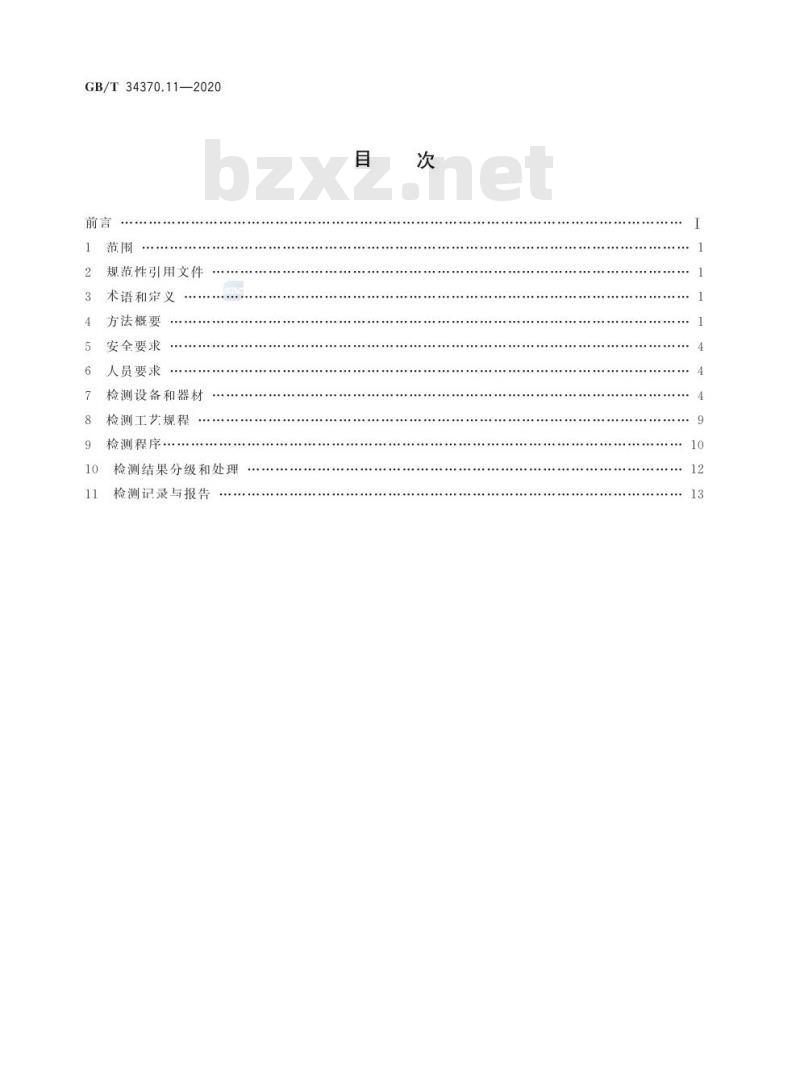

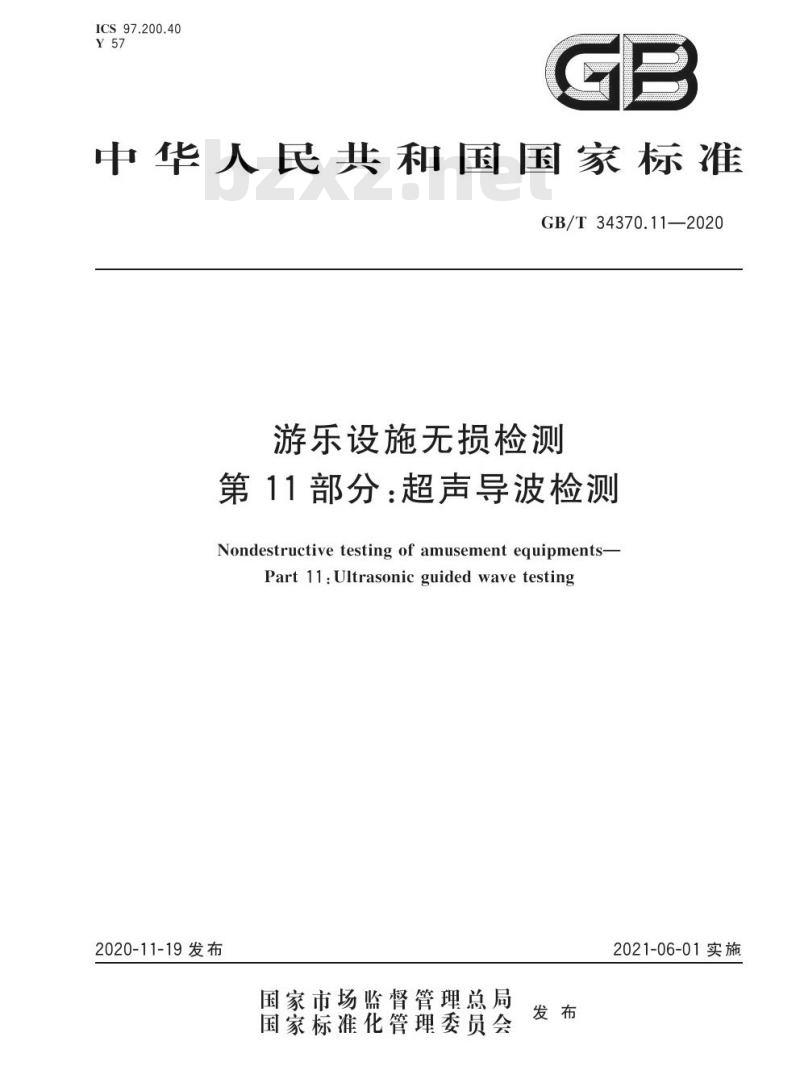

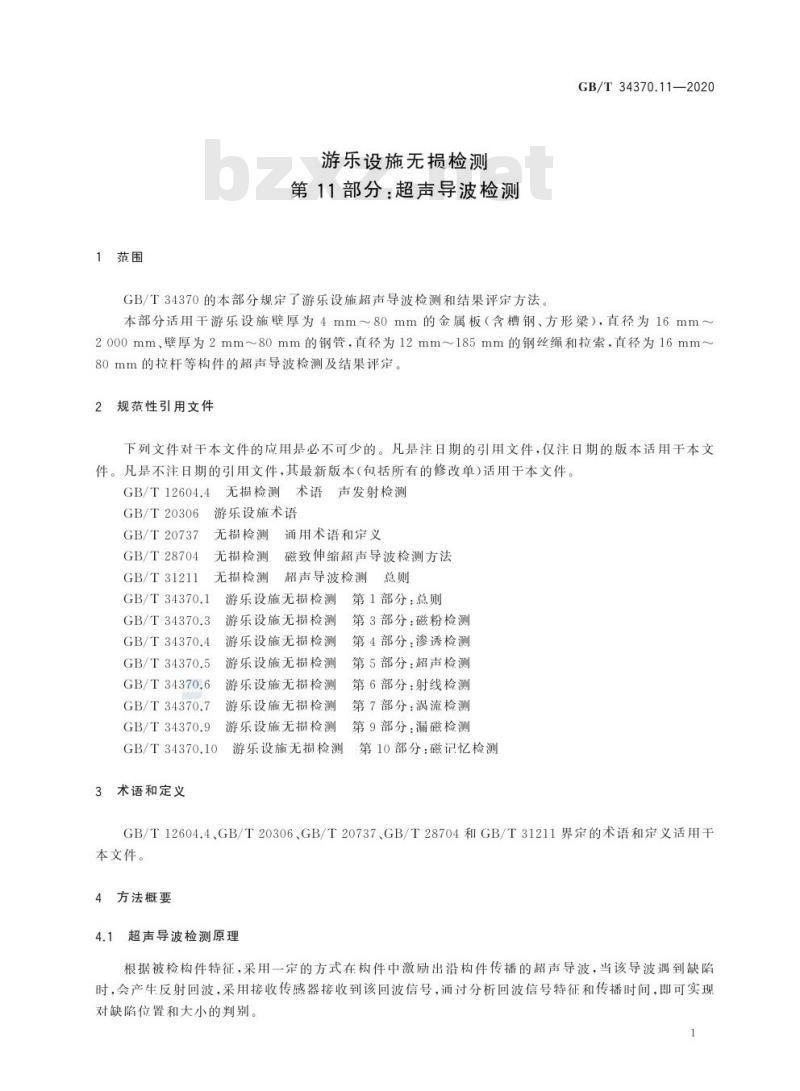

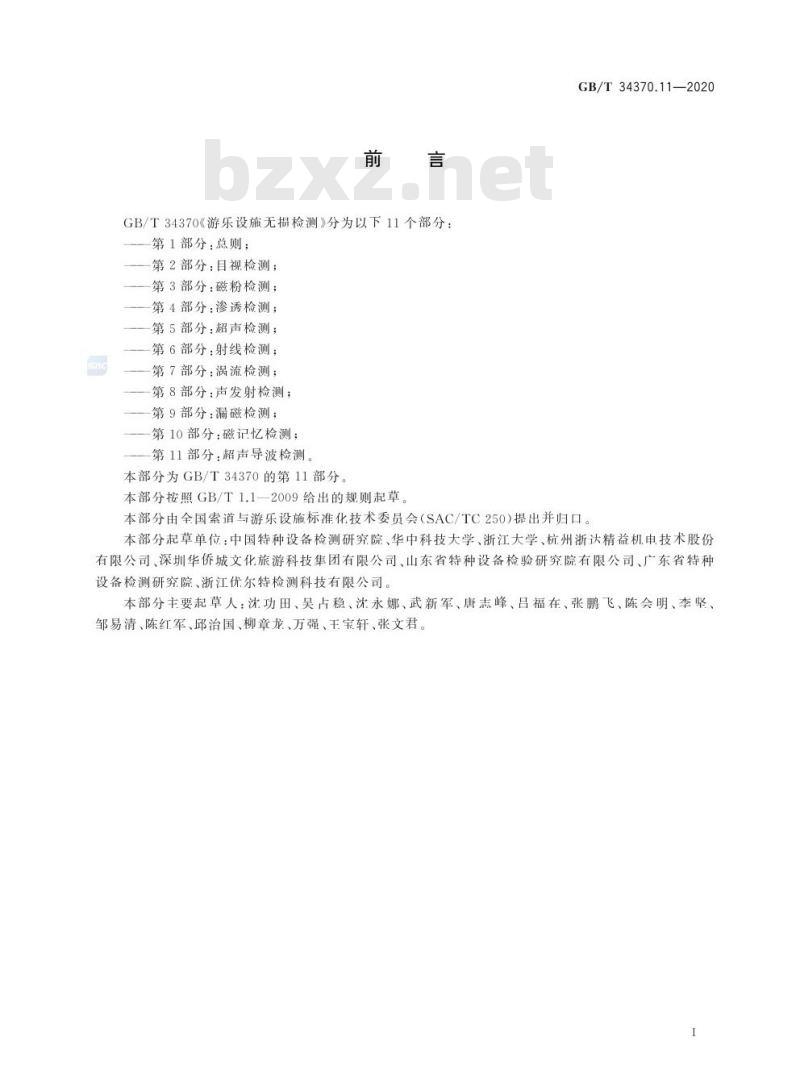

GB/T 34370.11—2020 中华人民共和国国家标准 游乐设施无损检测 第11部分：超声导波检测 Nondestructive testing of amusement equipments—Part 11: Ultrasonic guided wave testing 发布日期：2020-11-19 实施日期：2021-06-01 国家市场监督管理总局 国家标准化管理委员会 前言 GB/T 34370《游乐设施无损检测》分为以下11个部分：第1部分：总则；第2部分：目视检测；第3部分：磁粉检测；第4部分：渗透检测；第5部分：超声检测；第6部分：射线检测；第7部分：涡流检测；第8部分：声发射检测；第9部分：漏磁检测；第10部分：磁记忆检测；第11部分：超声导波检测。本部分为GB/T 34370的第11部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250）提出并归口。本部分起草单位：中国特种设备检测研究院、华中科技大学、浙江大学、杭州浙达精益机电技术股份有限公司、深圳华侨城文化旅游科技集团有限公司、山东省特种设备检验研究院有限公司、广东省特种设备检测研究院、浙江优尔特检测科技有限公司。本部分主要起草人：沈功田、吴占稳、沈永娜、武新军、唐志峰、吕福在、张鹏飞、陈会明、李坚、邹易清、陈红军、邱治国、柳章龙、万强、王宝轩、张文君。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 方法概要 5 安全要求 6 人员要求 7 检测设备和器材 8 检测工艺规程 9 检测程序 10 检测结果分级和处理 11 检测记录与报告 1 范围 GB/T 34370.11—2020 规定了游乐设施超声导波检测和结果评定方法。本部分适用于游乐设施壁厚为4mm～80mm的金属板（含槽钢、方形梁），直径为16mm~2000mm、壁厚为2mm~80mm的钢管，直径为12mm~185mm的钢丝绳和拉索，直径为16mm~80mm的拉杆等构件的超声导波检测及结果评定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。 GB/T 12604.4 无损检测术语 GB/T 20306 声发射检测 GB/T 20737 游乐设施术语 GB/T 28704 无损检测 GB/T 31211 无损检测 GB/T 34370.1 游乐设施无损检测 第1部分：总则 GB/T 34370.3 游乐设施无损检测 第3部分：磁粉检测 GB/T 34370.4 游乐设施无损检测 第4部分：渗透检测 GB/T 34370.5 游乐设施无损检测 第5部分：超声检测 GB/T 34370.6 游乐设施无损检测 第6部分：射线检测 GB/T 34370.7 游乐设施无损检测 第7部分：涡流检测 GB/T 34370.9 游乐设施无损检测 第9部分：漏磁检测 GB/T 34370.10 游乐设施无损检测 第10部分：磁记忆检测 3 术语和定义 GB/T 12604.4、GB/T 20306、GB/T 20737、GB/T 28704和GB/T 31211界定的术语和定义适用于本文件。 4 方法概要 4.1 超声导波检测原理 根据被检构件特征，采用一定的方式在构件中激励出沿构件传播的超声导波，当该导波遇到缺陷时，会产生反射回波，采用接收传感器接收到该回波信号，通过分析回波信号特征和传播时间，即可实现对缺陷位置和大小的判别。 磁致伸缩超声导波检测方法是利用磁致伸缩效应在构件中产生的超声导波，对构件实施检测的一种方法。 压电式超声导波检测方法是利用压电效应在构件中产生的超声导波，对构件实施检测的一种方法。 4.2 板的超声导波检测方法 板类的超声导波检测一般采用SH波或Lamb波进行检测，SH模态的超声导波一般采用薄片式磁致伸缩换能器进行激励，Lamb波一般采用压电式超声导波换能器进行激励。板类压电式超声导波的检测原理见图1，板类磁致伸缩超声导波的检测原理见图2。工字钢、槽钢及方形梁等构件的超声导波检测方法可采用板的超声导波检测方法。
