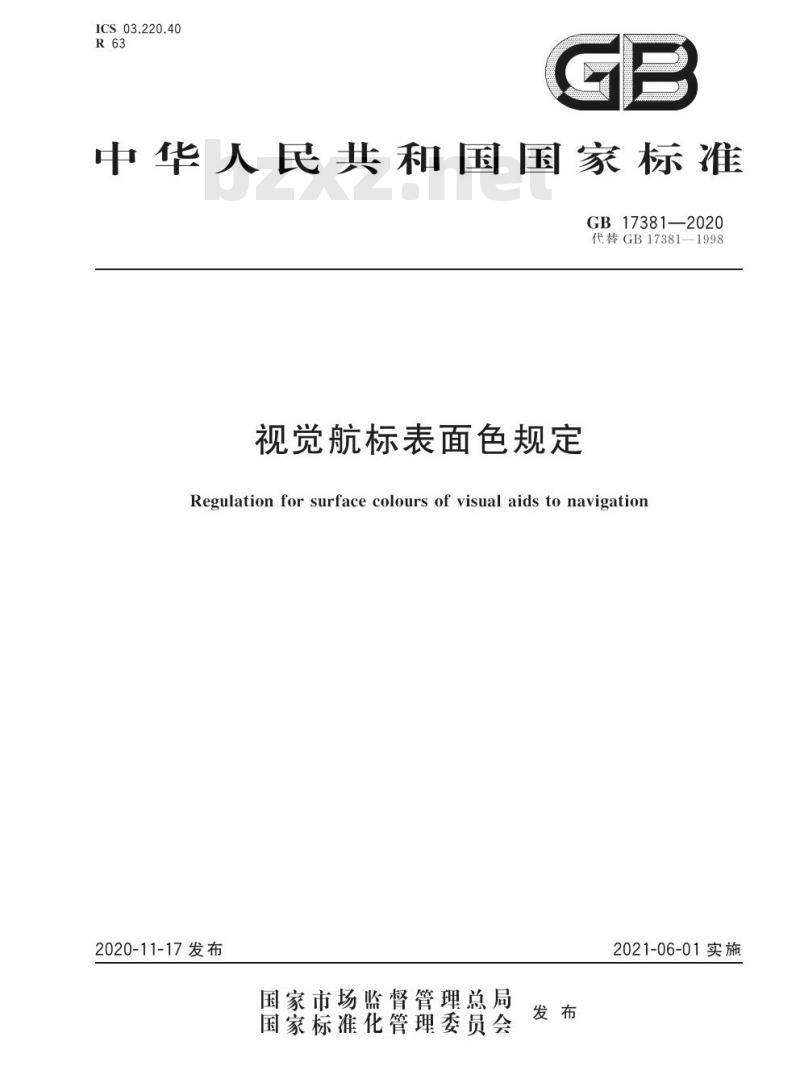

【GB国家标准】 视觉航标表面色规定

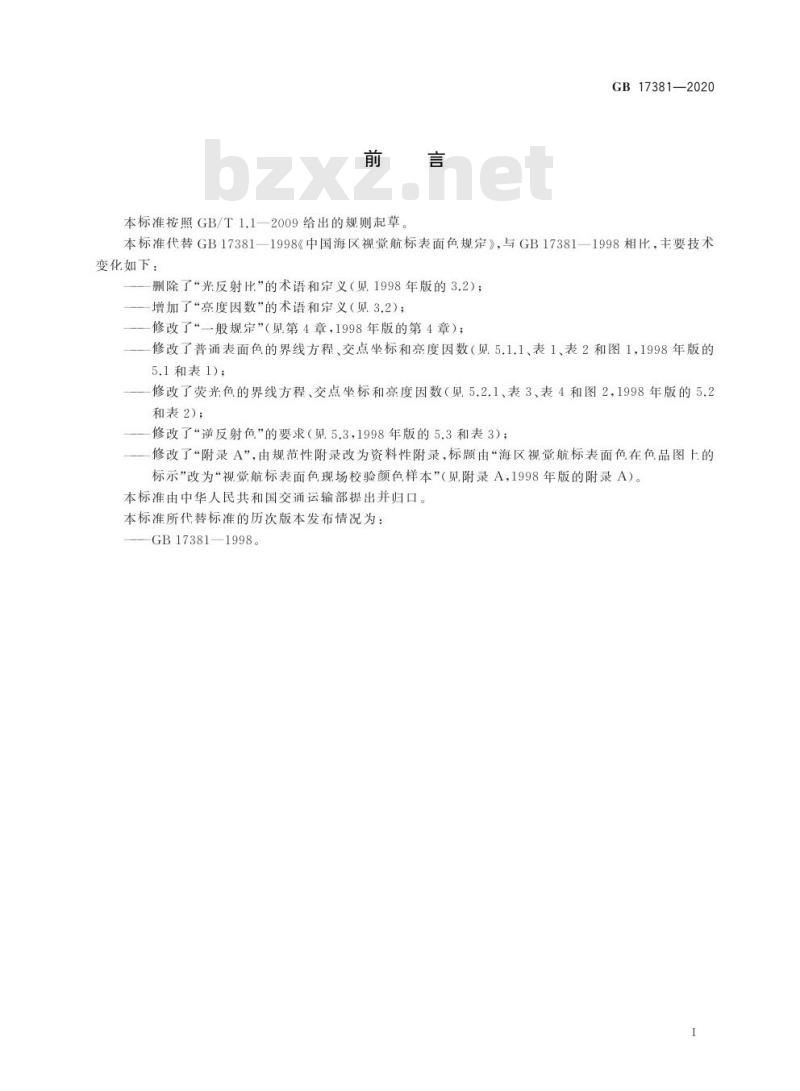

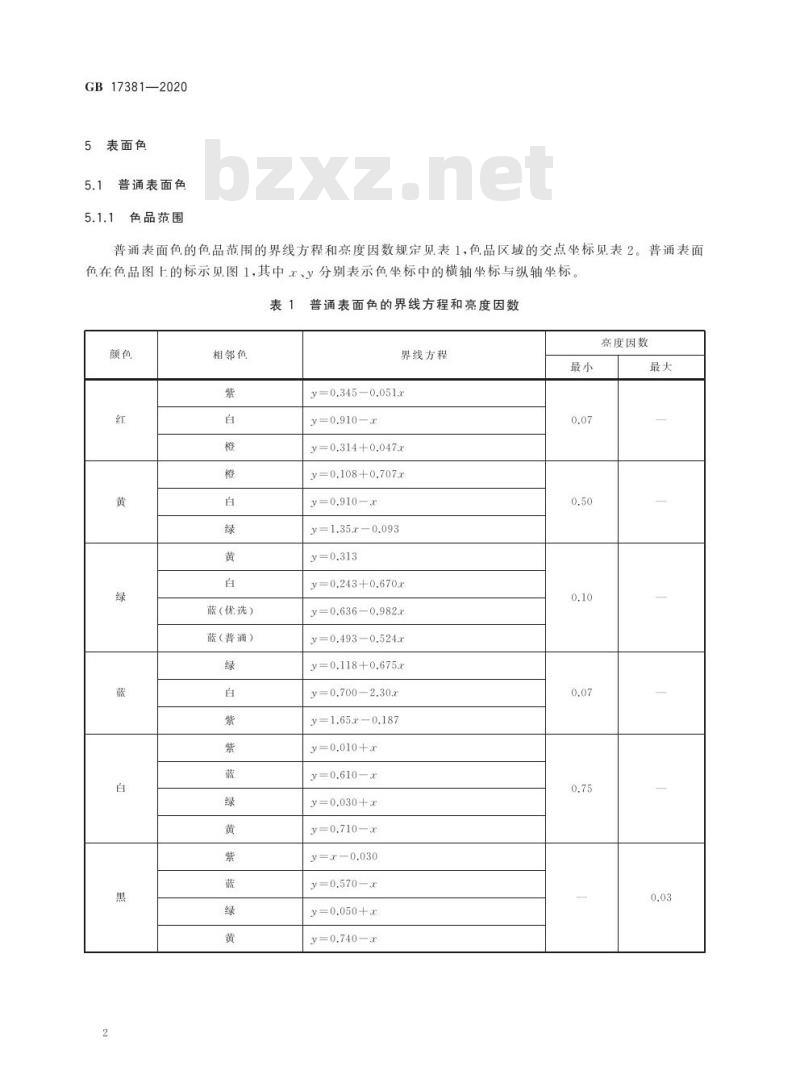

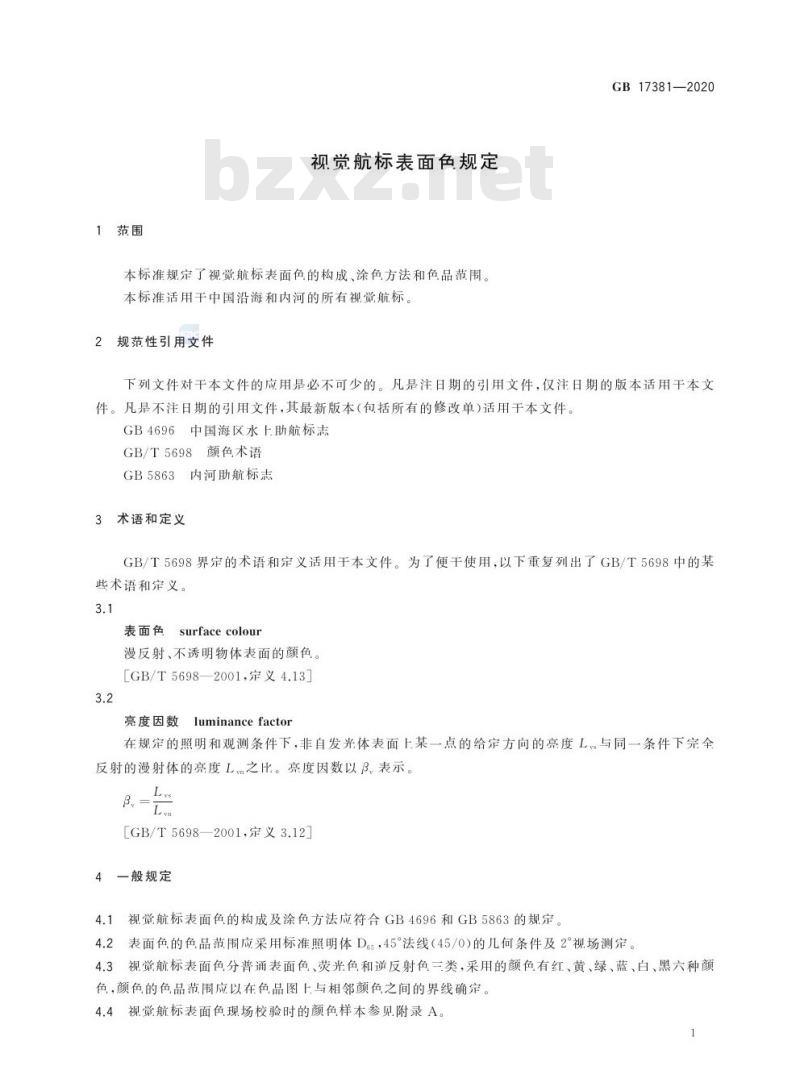

GB17381-2020 视觉航标表面色规定 中华人民共和国国家标准 发布单位：国家市场监督管理总局、国家标准化管理委员会 发布日期：2020-11-17 实施日期：2021-06-01 前言 本标准按照GB/T1.1-2009起草，代替GB17381-1998《视觉航标表面色规定》。主要技术变化包括：删除“光反射比”的术语和定义，增加“亮度因数”的术语和定义，修改“一般规定”，更新普通表面色和荧光色的界线方程、交点坐标和亮度因数，修改逆反射色要求，并将附录A由规范性附录改为资料性附录。本标准由中华人民共和国交通运输部提出并归口。 1 范围 本标准规定了视觉航标表面色的构成、涂色方法及色品范围，适用于中国沿海和内河的所有视觉航标。 2 规范性引用文件 下列文件对本标准的应用必不可少： - GB4696 中国海区水上助航标志 - GB/T5698 颜色术语 - GB5863 内河助航标志 3 术语和定义 GB/T5698界定的术语和定义适用于本标准，以下为主要术语： 3.1 表面色（surface colour）: 漫反射、不透明物体表面的颜色。 3.2 亮度因数（luminance factor）: 在规定照明和观测条件下，非自发光体表面某一点在给定方向的亮度与完全反射漫射体亮度的比值，记作β。 4 一般规定 4.1 视觉航标表面色的构成及涂色方法应符合GB4696和GB5863的规定。 4.2 表面色的色品范围应采用标准照明体D65，45°法线（45/0）几何条件及2°视场测定。 4.3 视觉航标表面色分为普通表面色、荧光色和逆反射色三类，颜色包括红、黄、绿、蓝、白、黑六种，其色品范围在色品图上通过与相邻颜色的界线确定。 4.4 现场校验颜色样本参见附录A。 5 表面色 5.1 普通表面色 5.1.1 普通表面色的色品范围界线方程和亮度因数见表1，色品区域交点坐标见表2。色品图标示见图1，其中x、y分别表示色坐标横轴和纵轴坐标。 表1 普通表面色界线方程和亮度因数 颜色 | 相邻色 | 界线方程 | 最小亮度因数 红 | 紫 | y=0.345+0.051α | 0.07 黄 | 白 | y=0.910-α | 0.50 绿 | 橙 | y=0.314+0.047r | 0.10 蓝 | 橙 | y=0.108+0.707x | 0.07 白 | 白 | y=0.910-a | 0.07 黑 | 绿 | y=1.35.z-0.093 | 0.07
