【HG化工标准】 吸声圆锥

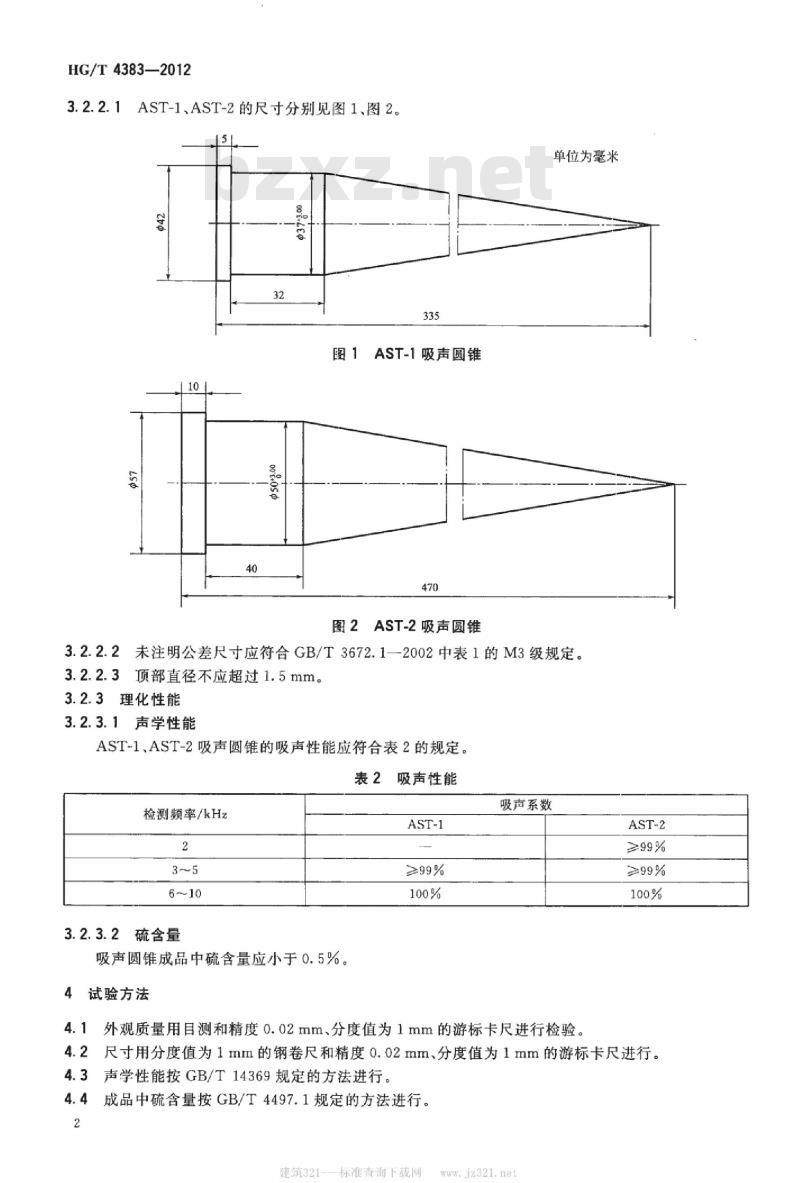

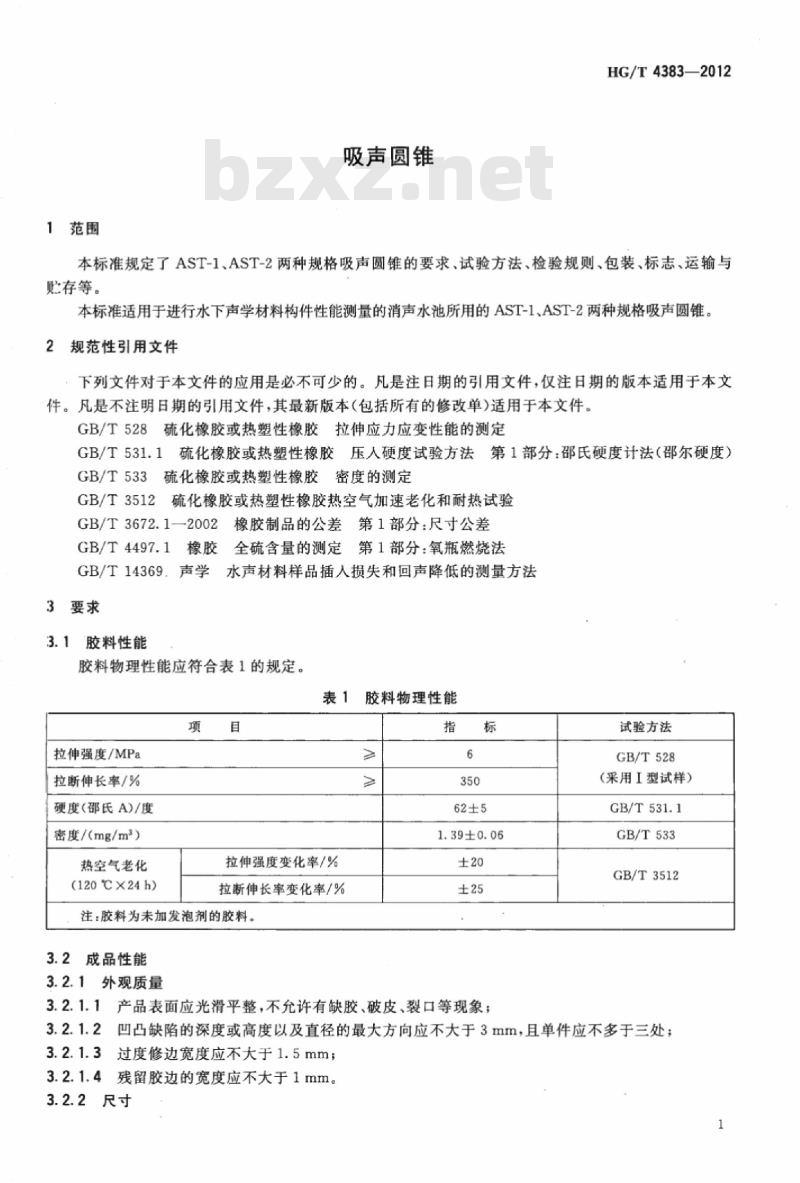

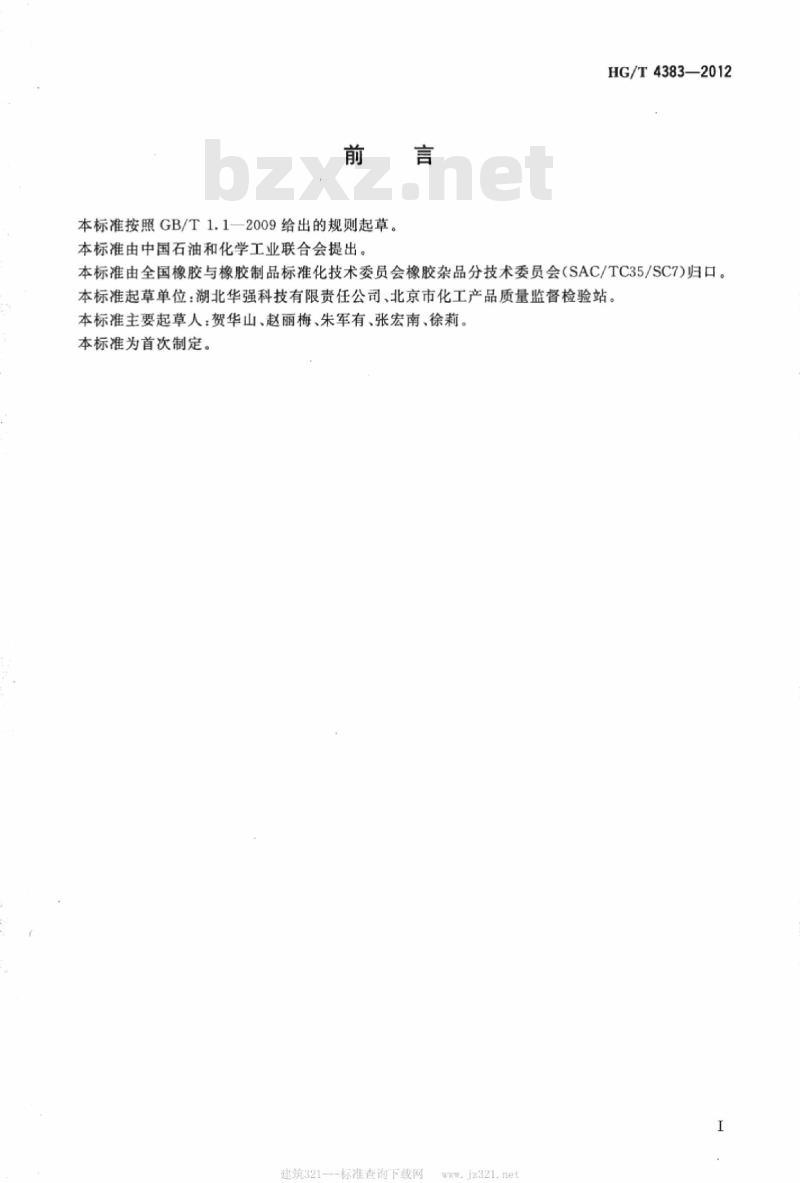

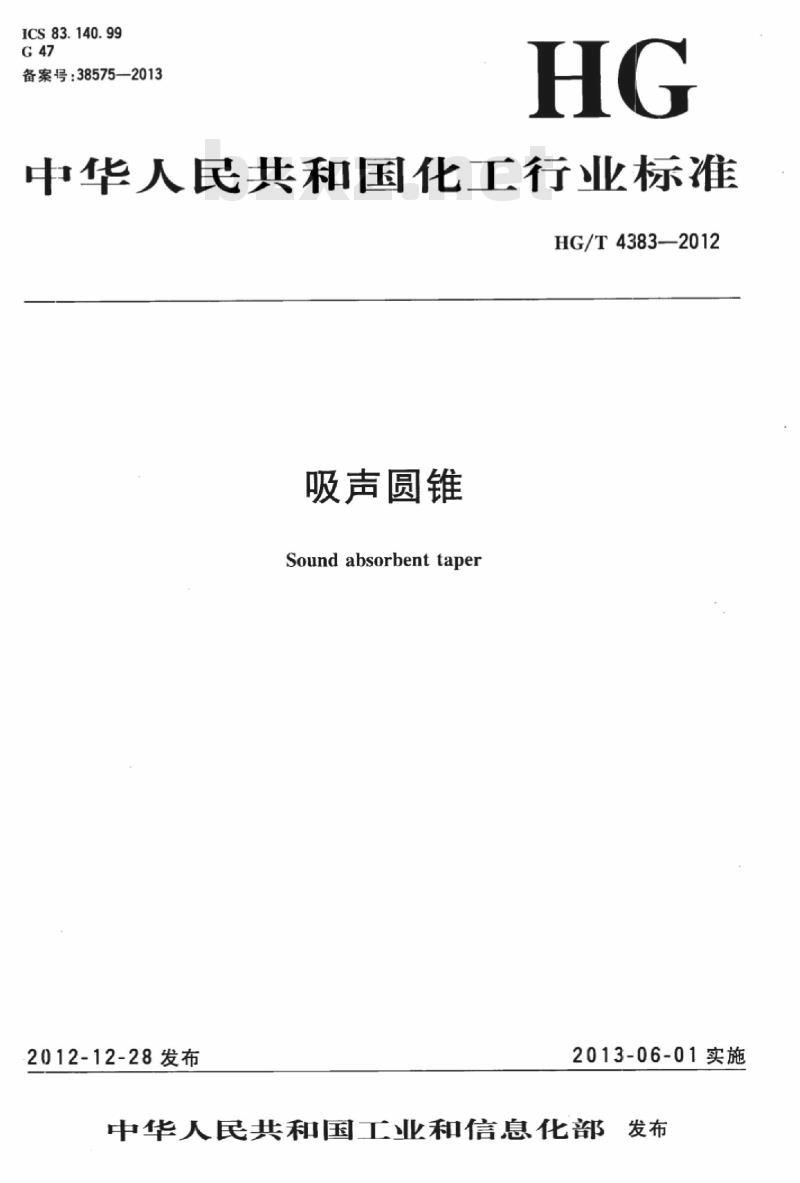

中华人民共和国化工行业标准 HG/T4383-2012 吸声圆锥 Sound absorbent taper 发布日期：2012-12-28 实施日期：2013-06-01 发布机关：中华人民共和国工业和信息化部 本标准按照GB/T1.1-2009给出的规则起草，由中国石油和化学工业联合会提出。标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）归口。起草单位为湖北华强科技有限责任公司、北京市化工产品质量监督检验站，主要起草人为贺华山、赵丽梅、朱军有、张宏南、徐莉。本标准为首次制定。 1 范围 本标准规定了AST-1、AST-2两种规格吸声圆锥的要求、试验方法、检验规则、包装、标志、运输与贮存等。本标准适用于进行水下声学材料构件性能测量的消声水池所用的AST-1、AST-2两种规格吸声圆锥。 2 规范性引用文件 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T533 硫化橡胶或热塑性橡胶密度的测定 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1-2002 橡胶制品的公差第1部分：尺寸公差 GB/T4497.1 橡胶全硫含量的测定第1部分：氧瓶燃烧法 GB/T14369 声学水声材料样品插入损失和回声降低的测量方法 3 要求 3.1 胶料性能 胶料物理性能应符合表1规定。 表1 胶料物理性能 项: 拉伸强度/MPa, 拉断伸长率/%, 硬度（邵氏A）/度, 密度/(mg/m2), 热空气老化(120℃×24h)拉伸强度变化率/%, 拉断伸长率变化率/% 注：胶料为未加发泡剂的胶料，试验方法按GB/T528（I型试样）、GB/T531.1、GB/T533、GB/T3512进行。 3.2 成品性能 3.2.1 外观质量 3.2.1.1 产品表面应光滑平整，不允许有缺胶、破皮、裂口等现象。 3.2.1.2 凹凸缺陷深度或高度及直径最大方向不大于3mm，且单件不多于三处。 3.2.1.3 过度修边宽度不大于1.5mm。 3.2.1.4 残留胶边宽度不大于1mm。 3.2.2 尺寸 AST-1、AST-2尺寸分别见图1、图2。未注明公差尺寸应符合GB/T3672.1-2002中表1的M3级规定，项部直径不应超过1.5mm。 3.2.3 理化性能 3.2.3.1 声学性能 AST-1、AST-2吸声圆锥的吸声性能应符合表2规定。 表2 吸声性能 检测频率/kHz: 2, 3~5, 6~10 AST-1 吸声系数: ≥99%, 100%, 100% AST-2 吸声系数: ≥99%, ≥99%, 100% 3.2.3.2 硫含量 吸声圆锥成品中硫含量应小于0.5%，试验方法按GB/T4497.1执行。 4 检验方法 4.1 外观质量用目测和精度0.02mm、分度值1mm的游标卡尺进行检验。 4.2 尺寸用分度值1mm的钢卷尺和精度0.02mm的游标卡尺进行测量。 4.3 声学性能按GB/T14369规定的方法进行。 4.4 成品中硫含量按GB/T4497.1规定的方法进行检测。 5 检验规则 5.1 组批与抽样 5.1.1 胶料：吸声圆锥用胶料以1000kg为一批，不足按一批计算，每批取足够试样进行物理性能检验，其中热空气老化试验每月进行一次，在每月第一批胶料中抽取足够试样。 5.1.2 成品：相同原材料、相同生产工艺生产的同一规格吸声圆锥，以每1000件组成一批，不足按一批计算，每批抽取3%进行外观质量、尺寸检测；在上述检验合格的样品中随机抽取一件进行含硫量检测，随机抽取三件进行声学性能检测，当批量小于500件时，抽取两件进行声学性能检测。 5.2 检验分类 5.2.1 出厂检验：检验项目包括胶料性能、成品的外观质量、尺寸、声学性能及硫含量。
