【HG化工标准】 浮动上滤式过滤器

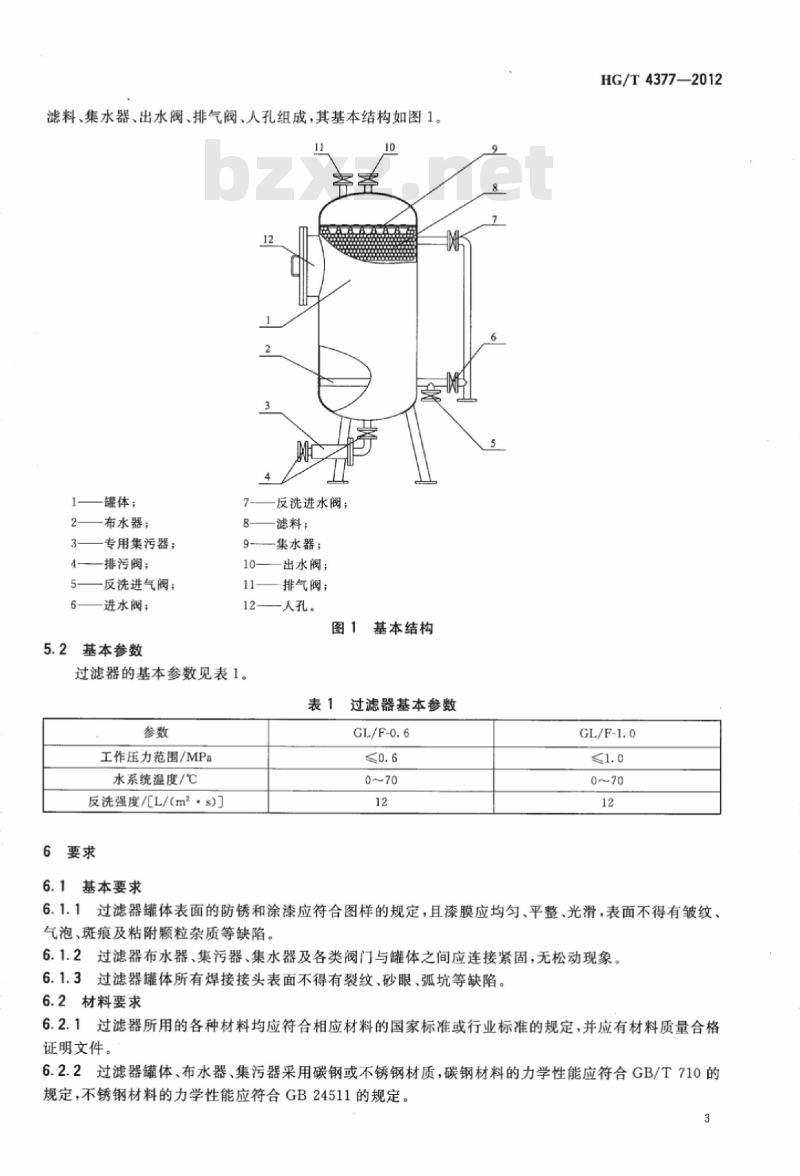

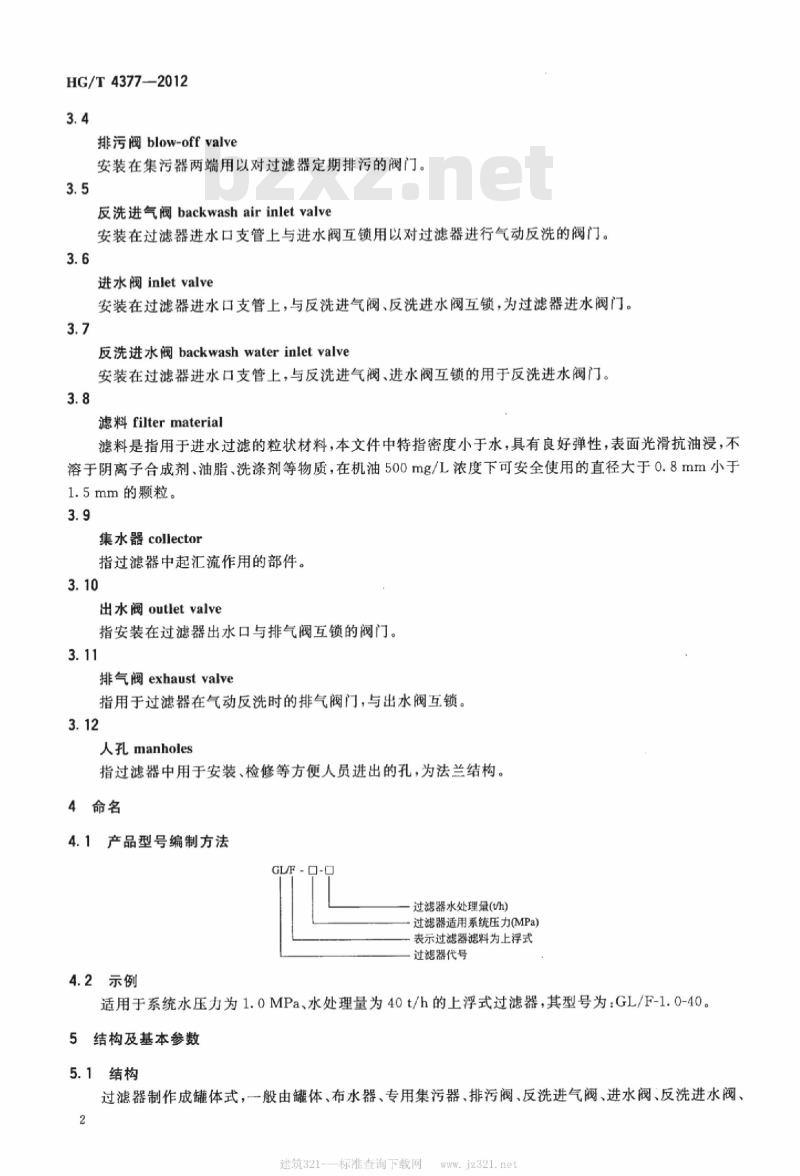

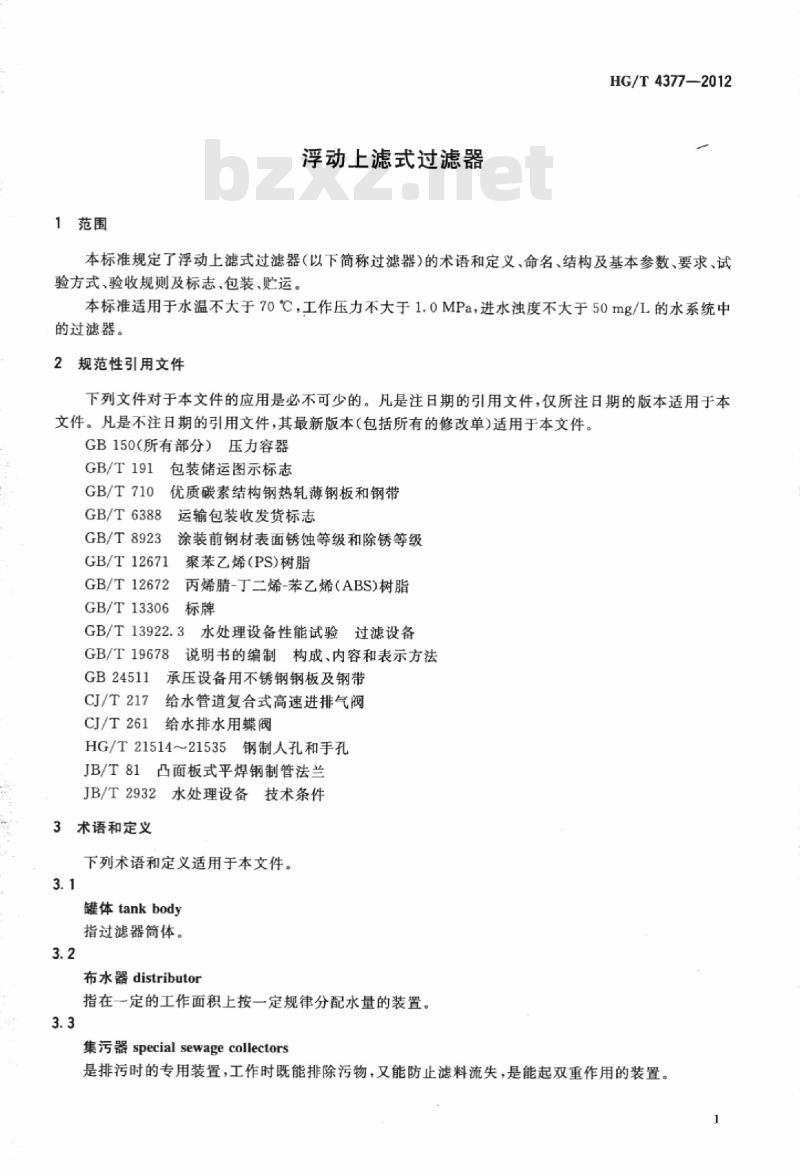

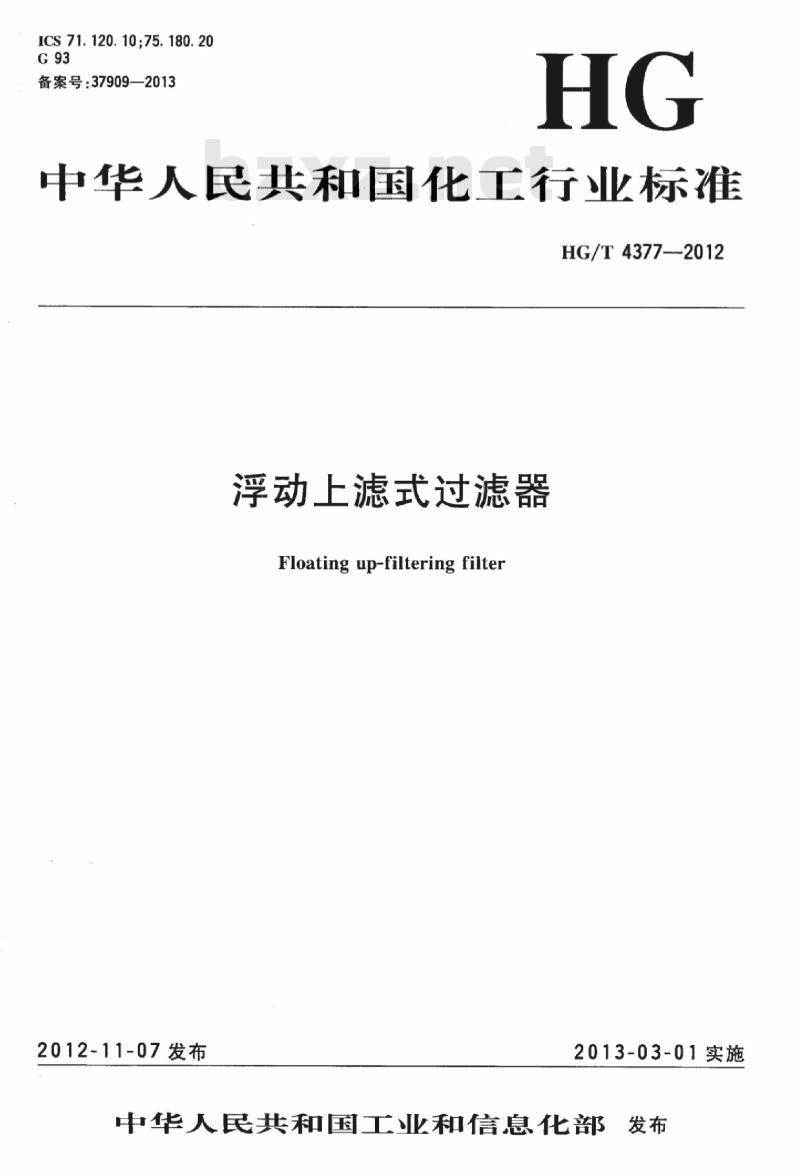

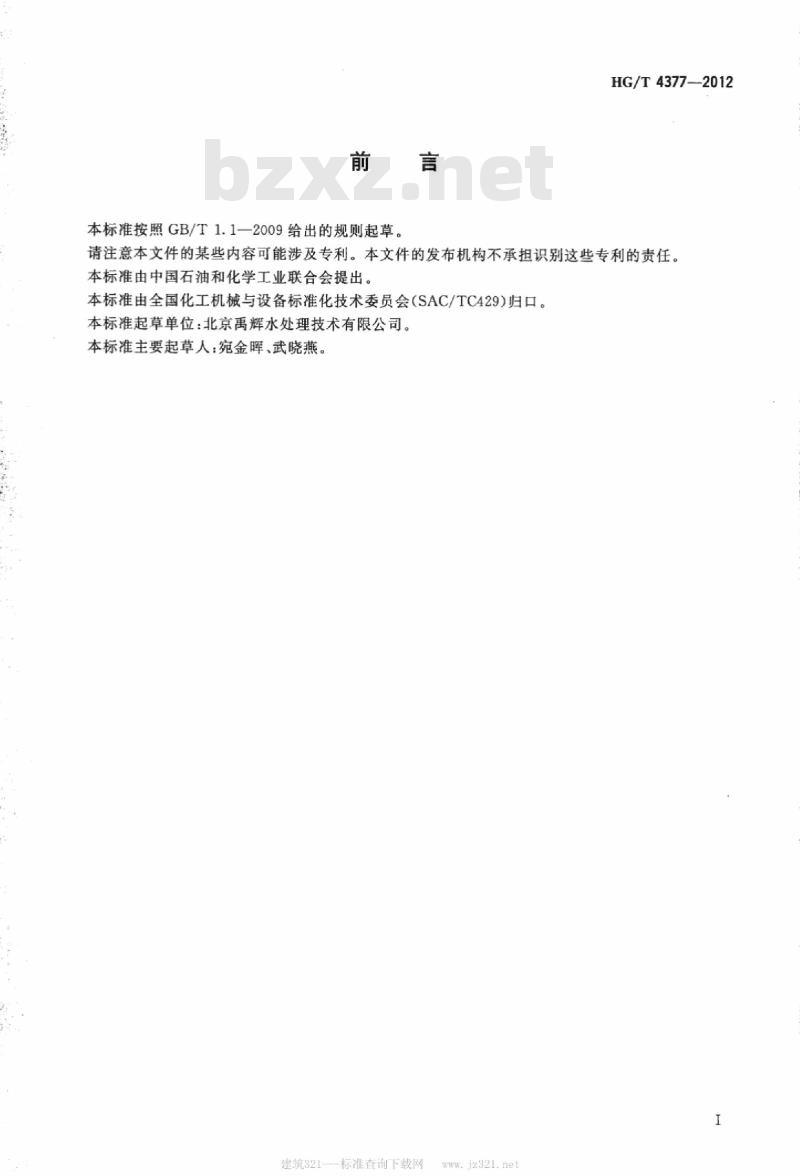

中华人民共和国化工行业标准 HG/T4377-2012 浮动上滤式过滤器 Floating up-filtering filter 发布日期：2012-11-07 实施日期：2013-03-01 发布机关：中华人民共和国工业和信息化部 本标准按照GB/T1.1-2009起草，由中国石油和化学工业联合会提出，由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。起草单位为北京禹辉水处理技术有限公司，主要起草人为宛金晖、武晓燕。本文件的发布机构不承担专利识别责任。 1 范围 本标准规定了浮动上滤式过滤器的术语和定义、命名、结构及基本参数、要求、试验方式、验收规则及标志、包装、贮运。适用于水温不大于70℃，工作压力不大于1.0MPa，进水浊度不大于50mg/L的水系统中的过滤器。 2 规范性引用文件 GB150 压力容器（所有部分） GB/T191 优质碳素结构钢热轧薄钢板和钢带 GB/T710 包装储运图示标志 GB/T6388 运输包装收发货标志 GB/T8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T12671 聚苯乙烯(PS)树脂 GB/T12672 丙烯腈-丁二烯-苯乙烯(ABS)树脂标牌 GB/T13306 水处理设备性能试验过滤设备 GB/T19678 说明书的编制构成、内容和表示方法 GB24511 承压设备用不锈钢钢板及钢带 CJ/T217 给水管道复合式高速进排气阀 CJ/T261 给水排水用蝶阀 HG/T21514~21535 钢制人孔和手孔 JB/T81 凸面板式平焊钢制管法兰 JB/T2932 水处理设备技术条件 3 术语和定义 3.1 罐体 tank body：指过滤器筒体。 3.2 布水器 distributor：指在一定工作面积上按一定规律分配水量的装置。 3.3 集污器 special sewage collectors：排污时专用装置，既能排除污物又能防止滤料流失。 3.4 排污阀 blow-off valve：安装在集污器两端用于定期排污。 3.5 反洗进气阀 backwash air inlet valve：安装在过滤器进水口支管上，与进水阀互锁，用于气动反洗。 3.6 进水阀 inlet valve：安装在过滤器进水口支管上，与反洗进气阀、反洗进水阀互锁，为过滤器进水阀门。 3.7 反洗进水阀 backwash water inlet valve：安装在过滤器进水口支管上，与反洗进气阀、进水阀互锁，用于反洗进水。 3.8 滤料 filter material：用于进水过滤的粒状材料，密度小于水，表面光滑抗油浸，不溶于阴离子合成剂、油脂、洗涤剂等，直径0.8~1.5mm。 3.9 集水器 collector：过滤器中起汇流作用的部件。 3.10 出水阀 outlet valve：安装在过滤器出水口与排气阀互锁的阀门。 3.11 排气阀 exhaust valve：用于过滤器气动反洗时排气，与出水阀互锁。 3.12 人孔 manholes：用于安装、检修方便人员进出的法兰孔。 4 命名 4.1 产品型号编制方法：GLF-O-过滤器水处理量(/h)-过滤器适用系统压力(MPa)，表示过滤器滤料为上浮式。 4.2 示例：适用于系统水压力1.0MPa、水处理量40t/h的上浮式过滤器型号为：GLF-O-40。 5 结构及基本参数 5.1 结构：过滤器为罐体式，由罐体、布水器、专用集污器、排污阀、反洗进气阀、进水阀、反洗进水阀、滤料、集水器、出水阀、排气阀、人孔组成，其基本结构如图1。 5.2 基本参数：包括滤料规格、罐体尺寸、阀门参数及压力等级等，详细参数应按产品设计和标准规定执行。
