【GB国家标准】 漆膜划圈试验

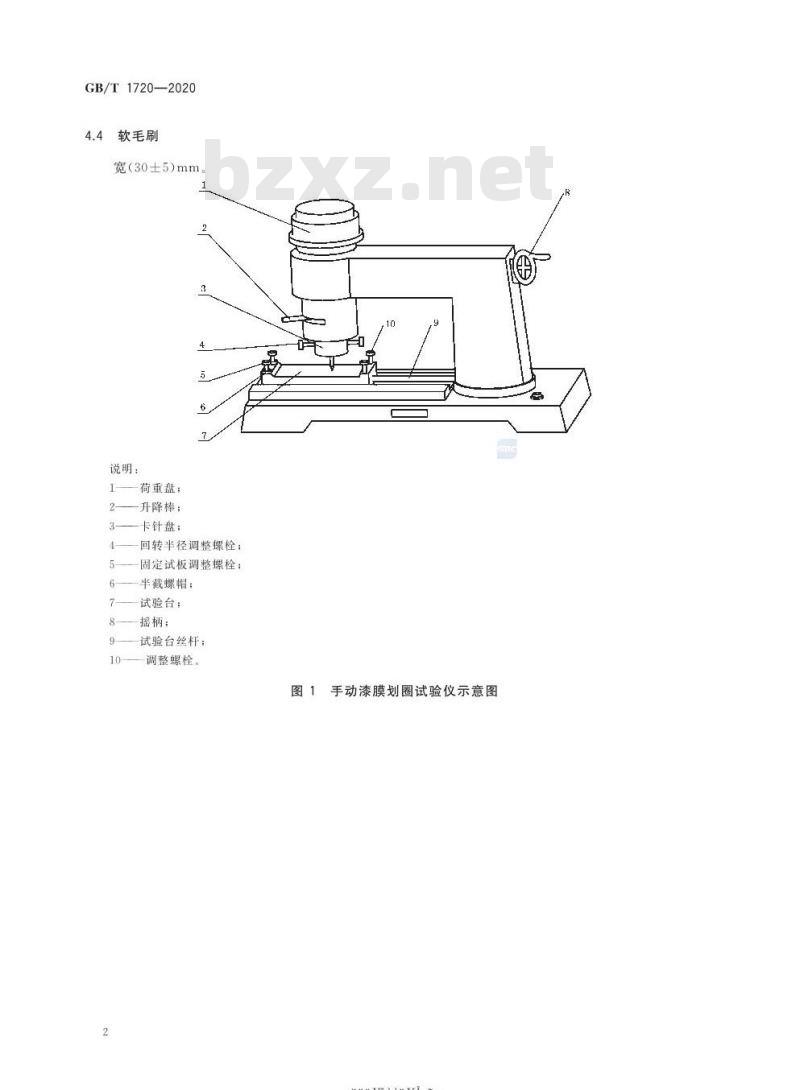

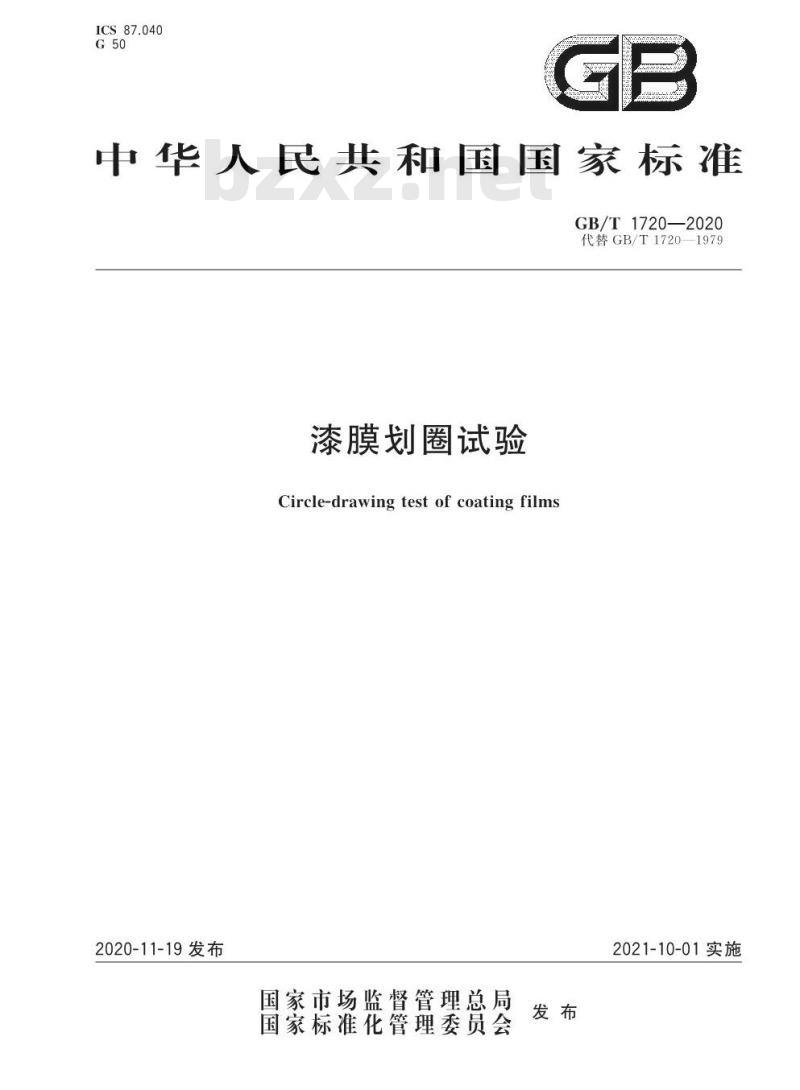

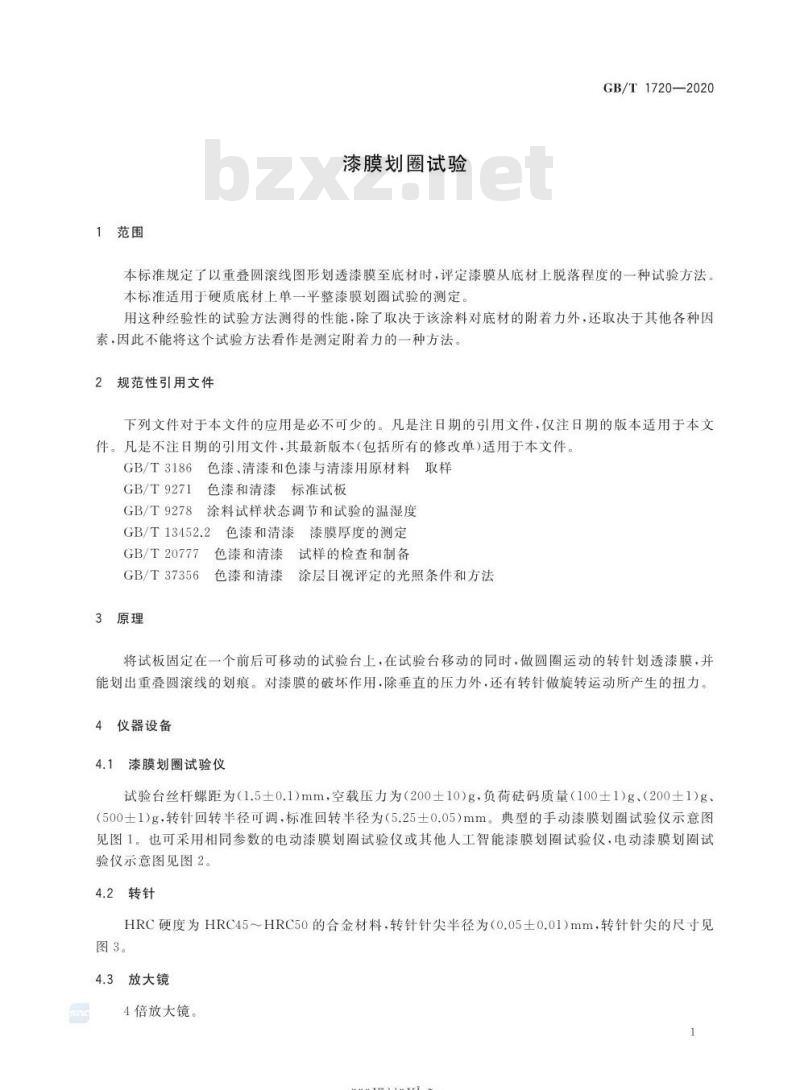

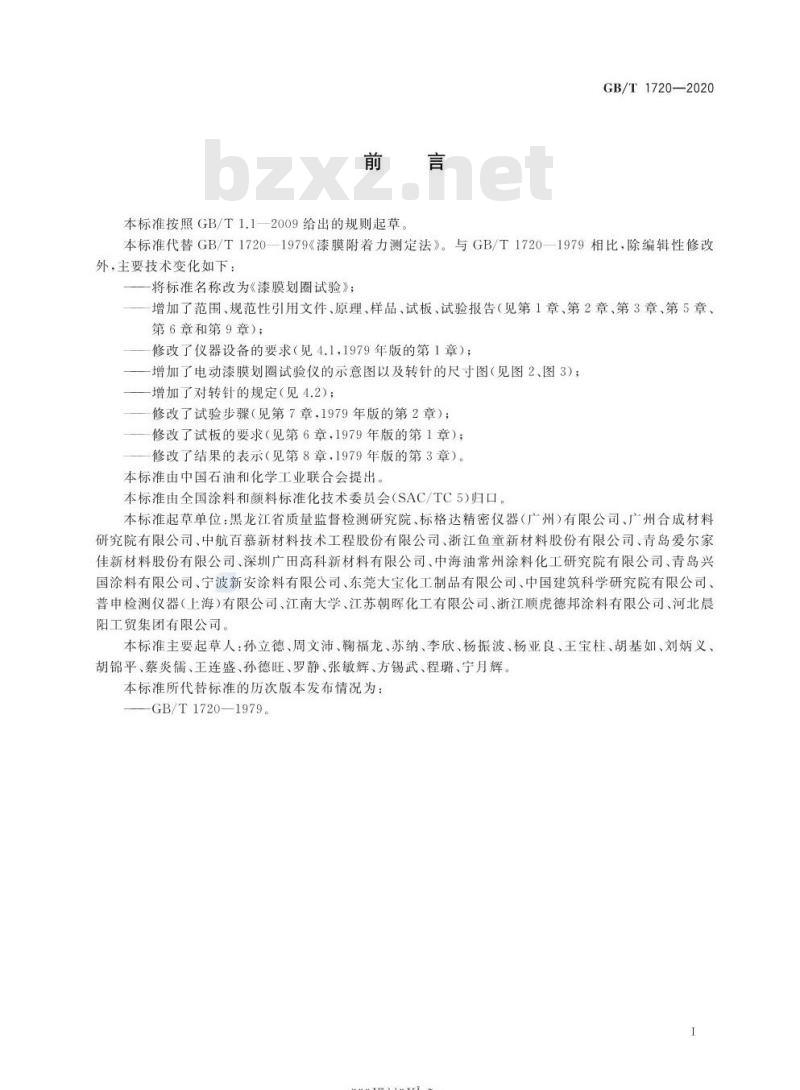

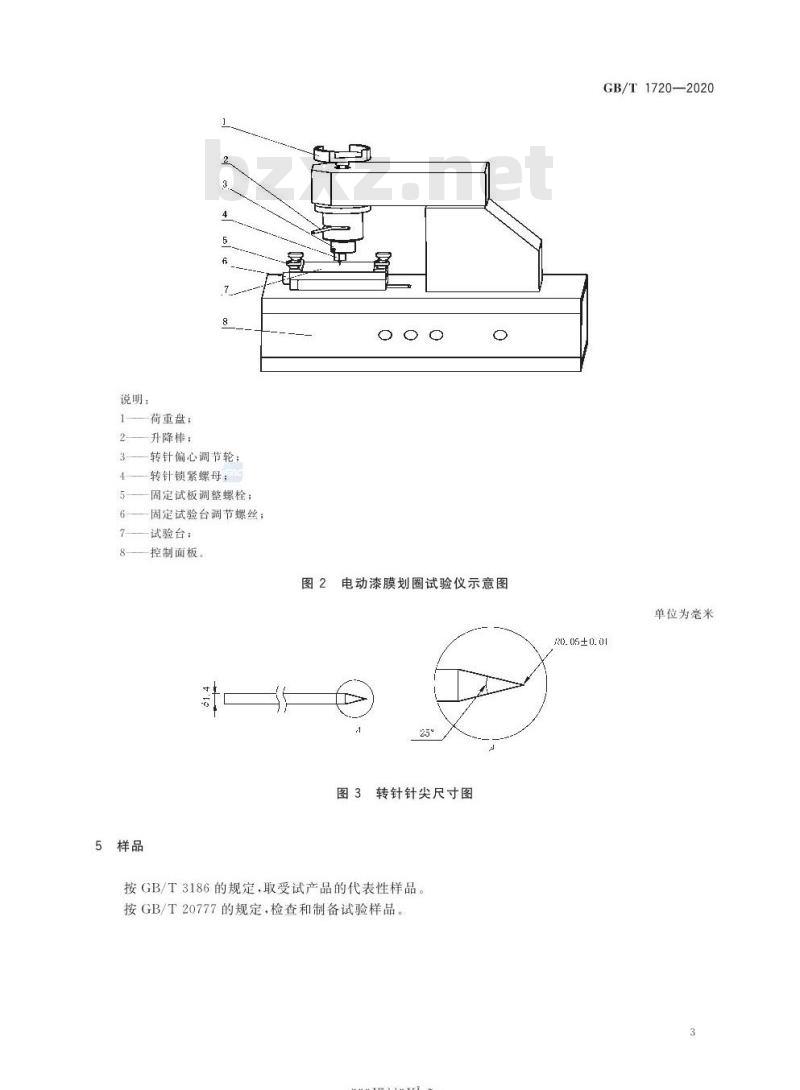

ICS 87.040 G50 中华人民共和国国家标准 GB/T 1720—2020（代替 GB/T 1720—1979） 漆膜划圈试验 Circle-drawing test of coating films 2020-11-19发布 2021-10-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 1720—1979《漆膜附着力测定法》。与旧版相比，主要技术变化如下：将标准名称改为《漆膜划圈试验》；增加范围、规范性引用文件、原理、样品、试板及试验报告等章节；修改仪器设备要求；增加电动漆膜划圈试验仪结构示意及转针尺寸要求；调整试验步骤与结果表示方法等。 本标准由中国石油和化学工业联合会提出，由全国涂料和颜料标准化技术委员会（SAC/TC 5）归口。 本标准起草单位包括黑龙江省质量监督检测研究院、标格达精密仪器（广州）有限公司、广州合成材料研究院有限公司等多家单位。 本标准主要起草人包括孙立德、周文沛、翰福龙、苏纳、李欣等。 本标准历次版本发布情况：GB/T 1720—1979。 1 范围 本标准规定了以重叠圆滚线图形划透漆膜至底材时，评定漆膜从底材上脱落程度的试验方法。 本标准适用于硬质底材上单一平整漆膜的划圈试验测定。 该方法为经验性试验，其结果不仅与涂料对底材的附着力有关，还受多种因素影响，因此不能作为严格意义上的附着力测定方法。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T 9271 色漆和清漆标准试板 GB/T 9278 涂料试样状态调节和试验的温湿度 GB/T 13452.2 色漆和清漆漆膜厚度的测定 GB/T 20777 色漆和清漆试样的检查和制备 GB/T 37356 色漆和清漆涂层目视评定的光照条件和方法 3 原理 将试板固定在可前后移动的试验台上，在试验台移动的同时，转针做圆圈运动并划透漆膜，形成重叠圆滚线划痕。 在试验过程中，漆膜受到垂直压力及转针旋转产生的扭力共同作用而发生破坏，从而评定其脱落情况。 4 仪器设备 4.1 漆膜划圈试验仪 试验台丝杆螺距为（1.5±0.1）mm，空载压力为（200±10）g，负荷码质量包括（100±1）g、（200±1）g、（500±1）g。转针回转半径可调，标准回转半径为（5.25±0.05）mm。 可采用手动、电动或智能型漆膜划圈试验仪，其参数应满足一致要求。 4.2 转针 转针材料为HRC45～HRC50合金，针尖半径为（0.05±0.01）mm。 4.3 放大镜 4倍放大镜，用于观察漆膜破坏情况。 4.4 软毛刷 宽度（30±5）mm，用于清理试样表面。 （图1 手动漆膜划圈试验仪示意图；图2 电动漆膜划圈试验仪示意图等结构说明略）
