【HG化工标准】 转鼓结片机

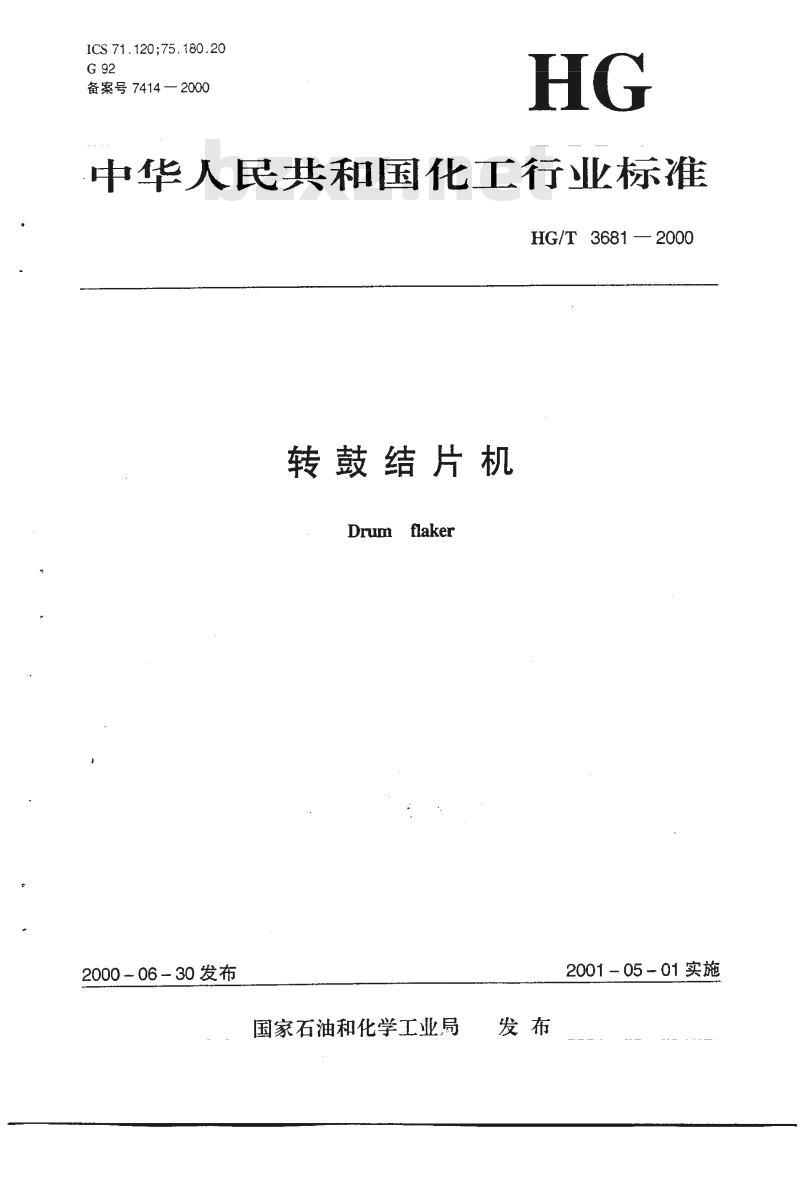

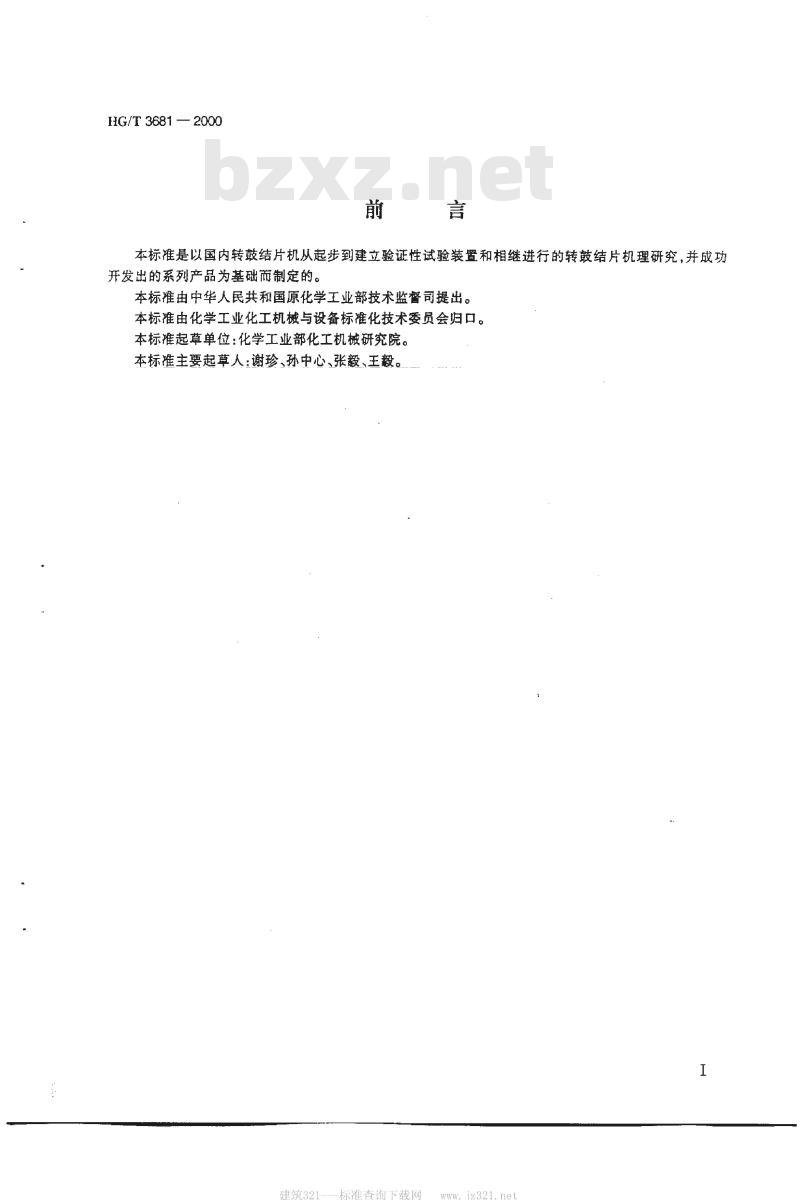

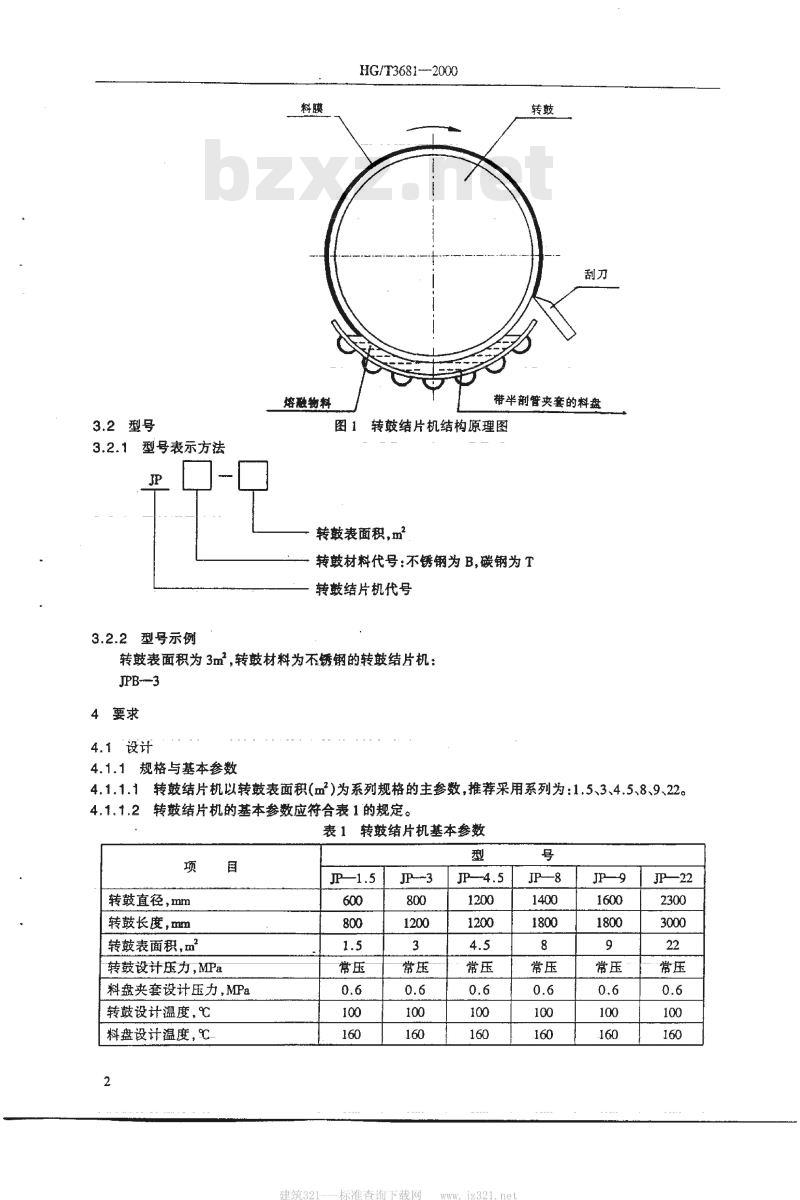

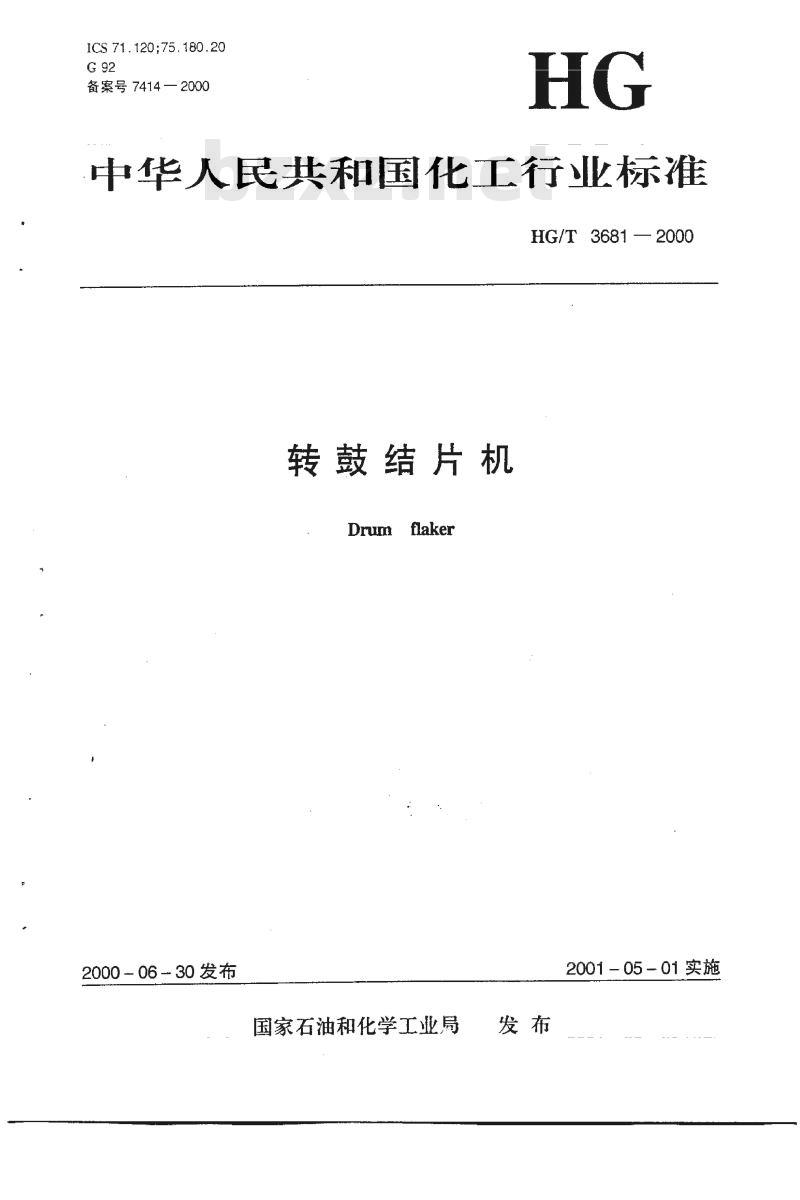

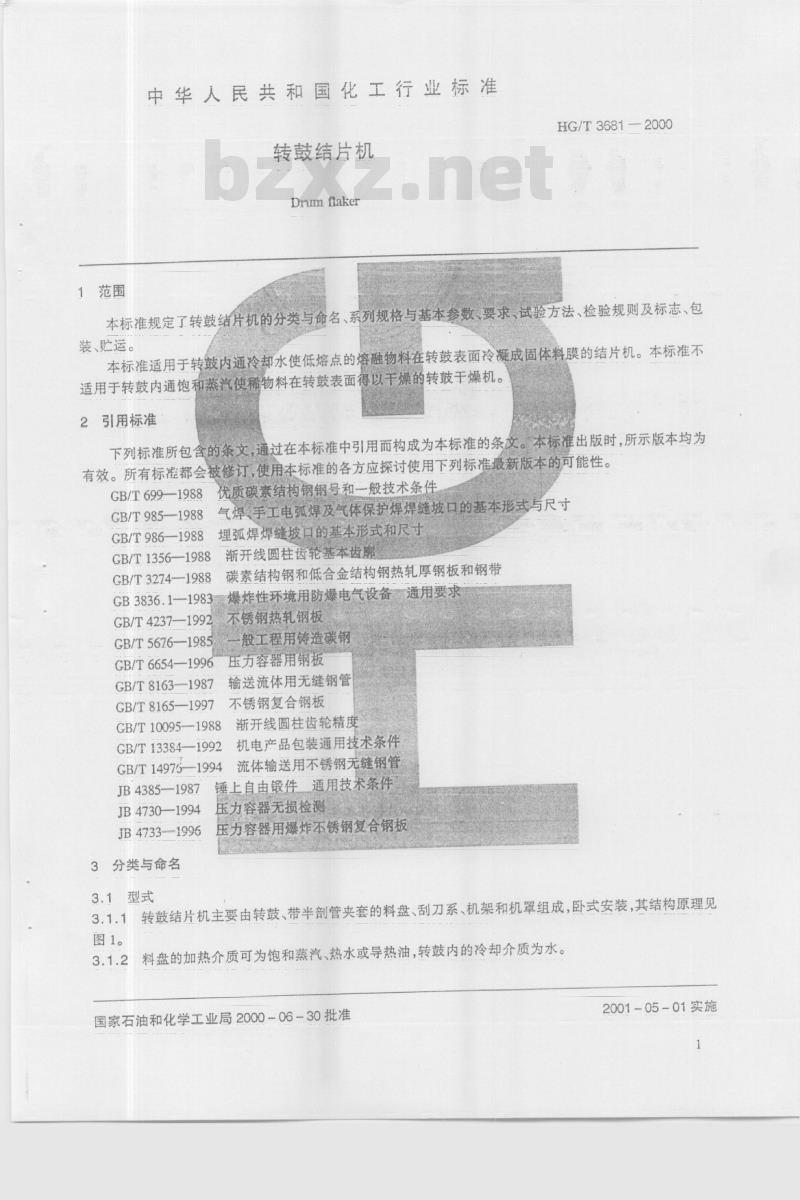

ICS 71.120;75.180.20 G 92 备案号7414—2000 HG 中华人民共和国化工行业标准 HG/T 3681—2000 转鼓结片机 Drum flaker 2000-06-30 发布 2001-05-01 实施 国家石油和化学工业局 发布 前言 本标准以国内转鼓结片机从起步到建立验证性试验装置及相继进行的机理研究为基础，并结合成功开发的系列产品制定。本标准由中华人民共和国原化学工业部技术监督司提出，由化学工业化工机械与设备标准化技术委员会归口。本标准起草单位：化学工业部化工机械研究院。本标准主要起草人：谢珍、孙中心、张毅、王毅。 1 范围 本标准规定了转鼓结片机的分类与命名、系列规格与基本参数、要求、试验方法、检验规则及标志、包装、贮运。本标准适用于转鼓内通冷却水使低熔点熔融物料在转鼓表面冷凝成固体料膜的结片机。本标准不适用于转鼓内通饱和蒸汽使稀物料在转鼓表面干燥的转鼓干燥机。 2 引用标准 本标准引用的标准均为有效版本，使用者应考虑使用最新版本的可能性。引用标准包括但不限于：GB/T 699-1988, CB/T 985—1988, GB/T 986—1988, GB/T 1356-1988, GB/T 3274-1988, GB 3836.1-1983, GB/T 4237—1992, GB/T 5676-1985, GB/T 6654—1996, GB/T 8163—1987, GB/T 8165—1997, CB/T 10095—1988, GB/T 13384—1992, GB/T 14975—1994, JB 4385-1987, JB 4730—1994, JB 4733—1996。 3 分类与命名 3.1 型式 3.1.1 转鼓结片机主要由转鼓、带半剖管夹套的料盘、刮刀系、机架和机罩组成，卧式安装，其结构原理见图1。料盘的加热介质可为饱和蒸汽、热水或导热油，转鼓内的冷却介质为水。 3.2 型号 3.2.1 型号表示方法 JP 3.2.2 型号示例 转鼓表面积 m²，转鼓材料代号：不锈钢为 B，碳钢为 T。转鼓表面积为 3㎡，转鼓材料为不锈钢的转鼓结片机型号为 JPB-3。 4 要求 4.1 设计 4.1.1 规格与基本参数 4.1.1.1 转鼓结片机以转鼓表面积(m²)为系列规格的主参数，推荐系列为：1.5、3、4.5、8、9、22。 4.1.1.2 转鼓结片机的基本参数应符合表1的规定。 表1 转鼓结片机基本参数 型号 | 转鼓直径(mm) | 转鼓长度(mm) | 转鼓表面积(m²) | 转鼓设计压力(MPa) | 料盘夹套设计压力(MPa) | 转鼓设计温度(℃) | 料盘设计温度(℃) JP—1.5 | 600 | 800 | 1.5 | 常压 | 0.6 | 100 | 160 JP—3 | 800 | 1200 | 3 | 常压 | 0.6 | 100 | 160 JP—4.5 | 1200 | 1200 | 4.5 | 常压 | 0.6 | 100 | 160 JP—8 | 1400 | 1800 | 8 | 常压 | 0.6 | 100 | 160 JP—9 | 1600 | 1800 | 9 | 常压 | 0.6 | 100 | 160 JP—22 | 2300 | 3000 | 22 | 常压 | 0.6 | 100 | 160 4.1.2 整机性能 4.1.2.1 转鼓结片机正常工作时，其噪声不得大于 85 dB(A)。 4.1.2.2 转鼓主轴的轴承温升应不超过 40℃。 4.1.2.3 各组刮刀应调整灵活，刀口与鼓面间的间隙可调至 0.2 mm。
