【GB国家标准】 汽车起重机燃油消耗量试验方法

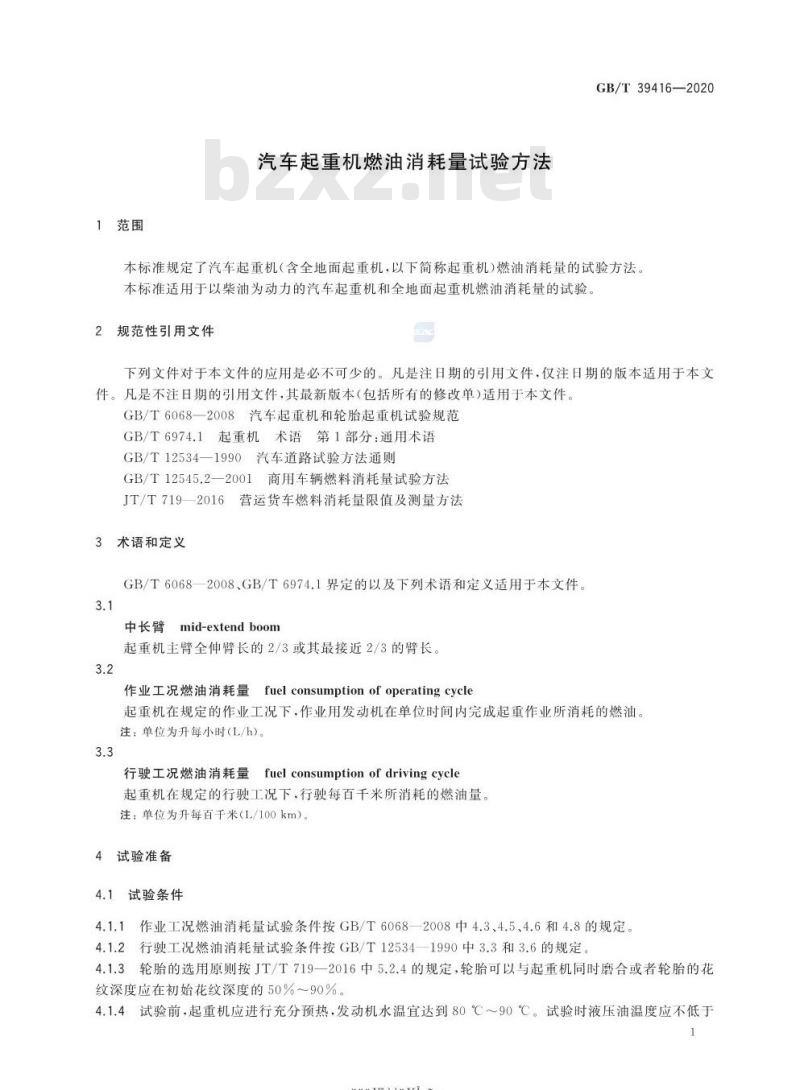

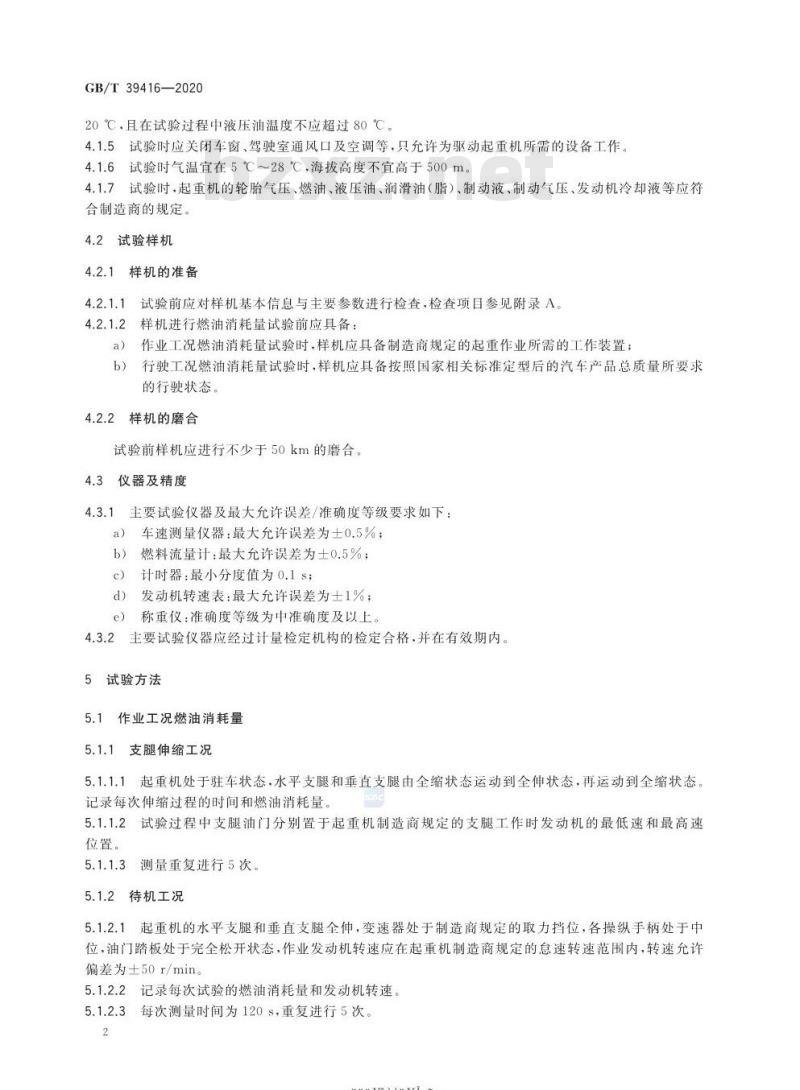

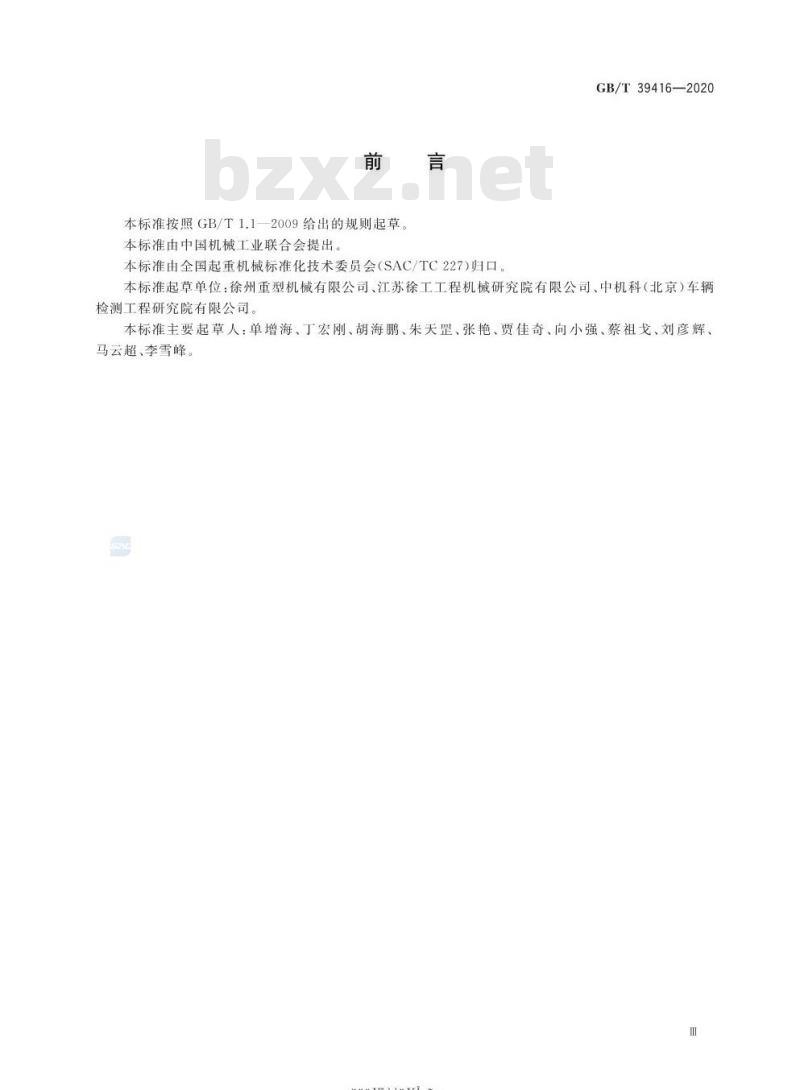

GB/T 39416—2020 汽车起重机燃油消耗量试验方法 Test methods of fuel consumption for truck crane 发布日期：2020-11-19 实施日期：2021-06-01 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准起草单位：徐州重型机械有限公司、江苏徐工工程机械研究院有限公司、中机科（北京）车辆检测工程研究院有限公司 本标准主要起草人：单增海、丁宏刚、胡海鹏、朱天罡、张艳、贾佳奇、向小强、蔡祖戈、刘彦辉、马云超、李雪峰。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 试验准备 4.1 试验条件 4.2 试验样机 4.3 仪器及精度 5 试验方法 5.1 作业工况燃油消耗量 5.2 行驶工况燃油消耗量 6 计算方法 6.1 作业工况燃油消耗量计算 6.2 行驶工况燃油消耗量计算 附录A（资料性附录）起重机燃油消耗量试验样机检查表 附录B（资料性附录）燃油消耗量试验数据记录 1 范围 本标准规定了汽车起重机（含全地面起重机，以下简称起重机）燃油消耗量的试验方法。本标准适用于以柴油为动力的汽车起重机和全地面起重机燃油消耗量的试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6068—2008 汽车起重机和轮胎起重机试验规范 GB/T 6974.1 起重机术语 第1部分：通用术语 GB/T 12534—1990 汽车道路试验方法 通则 GB/T 12545.2—2001 商用车辆燃料消耗量试验方法 JT/T 719—2016 营运货车燃料消耗量限值及测量方法 3 术语和定义 GB/T 6068—2008、GB/T 6974.1界定的以及下列术语和定义适用于本文件。 3.1 中长臂 (mid-extend boom)：起重机主臂全伸臂长的2/3或其最接近2/3的臂长。 3.2 作业工况燃油消耗量 (fuel consumption of operating cycle)：起重机在规定的作业工况下，作业用发动机在单位时间内完成起重作业所消耗的燃油，单位为升每小时(L/h)。 3.3 行驶工况燃油消耗量 (fuel consumption of driving cycle)：起重机在规定的行驶工况下，行驶每百千米所消耗的燃油量，单位为升每百千米(L/100km)。 4 试验准备 4.1 试验条件 4.1.1 作业工况燃油消耗量试验条件按GB/T 6068-2008中4.3、4.5、4.6和4.8的规定。 4.1.2 行驶工况燃油消耗量试验条件按GB/T 12534—1990中3.3和3.6的规定。 4.1.3 轮胎的选用原则按JT/T 719—2016中5.2.4的规定，轮胎可以与起重机同时磨合或者轮胎的花纹深度应在初始花纹深度的50%~90%。 4.1.4 试验前，起重机应进行充分预热，发动机水温宜达到80℃~90℃。试验时液压油温度应不低于20℃，且在试验过程中液压油温度不应超过80℃。 4.1.5 试验时应关闭车窗、驾驶室通风口及空调等，只允许为驱动起重机所需的设备工作。 4.1.6 试验时气温宜在5℃~28℃，海拔高度不宜高于500m。 4.1.7 试验时，起重机的轮胎气压、燃油、液压油、润滑油（脂）、制动液、制动气压、发动机冷却液等应符合制造商的规定。 4.2 试验样机 4.2.1 样机的准备 4.2.1.1 试验前应对样机基本信息与主要参数进行检查，检查项目参见附录A。 4.2.1.2 样机进行燃油消耗量试验前应具备： a) 作业工况燃油消耗量试验时，样机应具备制造商规定的起重作业所需的工作装置； b) 行驶工况燃油消耗量试验时，样机应具备按照国家相关标准定型后的汽车产品总质量所要求的行驶状态。 4.2.2 样机的磨合 试验前样机应进行不少于50km的磨合。 4.3 仪器及精度 主要试验仪器及最大允许误差/准确度等级要求如下： 4.3.1 a) 车速测量仪器：最大允许误差为±0.5%；燃料流量计：最大允许误差为±0.5%； b) 计时器：最小分度值为0.1s；发动机转速表：最大允许误差为...
