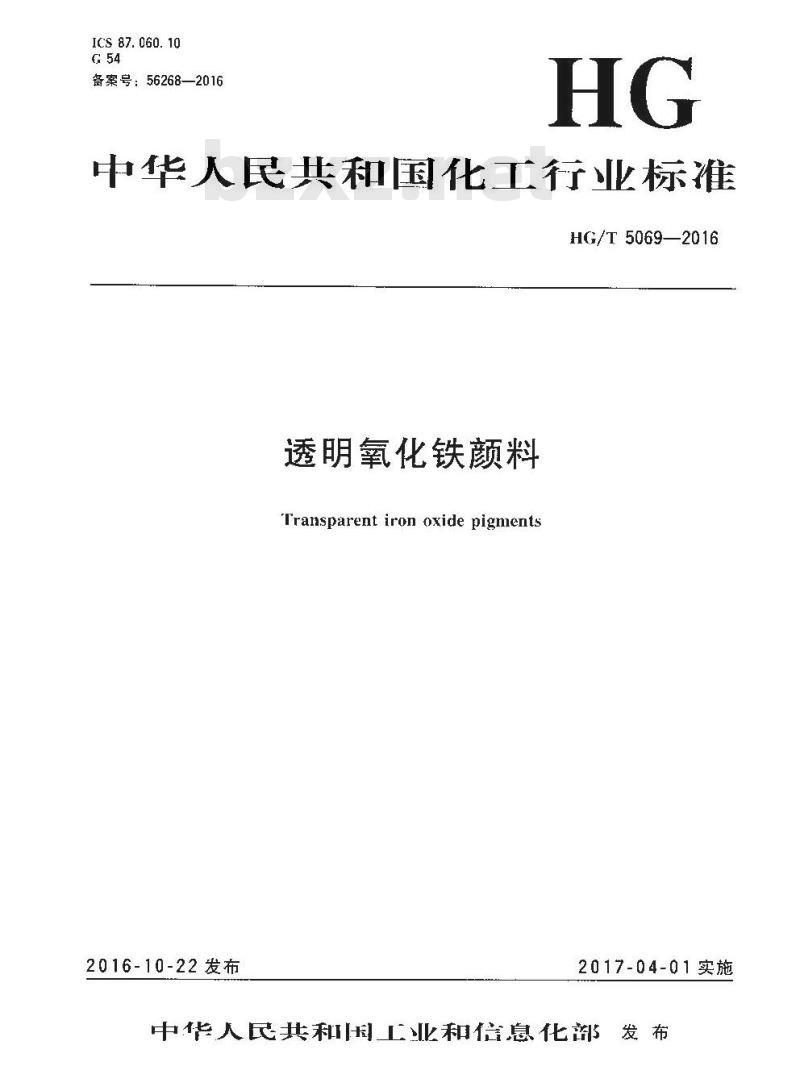

【HG化工标准】 透明氧化铁颜料

HG/T 5069—2016 透明氧化铁颜料 中华人民共和国化工行业标准 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石化和化学工业联合会提请。本标准起草单位包括：浙江原野化工有限公司、中海油常州涂料化学研究院有限公司、浙江正奇世荣科技有限公司、上海一品颜料有限公司、升华集团德清华源颜料有限公司、山东东伟集团有限公司、苏州世名科技股份有限公司。本标准主要起草人为：洗冠华、沈苏江、陈堂、正丹英、贝志平、李金花、李化全、吕仕铭。 1 范围 本标准规定了透明氧化铁颜料的产品分类、要求、取样、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于应用过程中能够体现透明效果的氧化铁颜料，产品应用于汽车涂料、木器涂料、电泳涂料、罐头涂料等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1717—1986 颜料水悬浮液 pH 值的测定 GB/T 1864—2012 颜料和体质颜料通用试验方法 颜料颜色的比较 GB/T 3186 色漆、清漆和色漆与清漆原材料取样 GB/T 5211.3—1985 颜料在 105℃ 挥发物的测定 GB/T 5211.1—1985 颜料装填体积与表观密度的测定 GB/T 5211.12—2007 颜料水萃取液电导率的测定 GB/T 5211.15—2014 颜料和体质颜料通用试验方法 第15部分：吸油量的测定 GB/T 5211.18—2015 颜料和体质颜料通用试验方法 第18部分：筛余物的测定 水法（手工操作） GB/T 8170 数值修约规则与极限数值的表示和划定 GB/T 13451.2—1992 着色颜料相对着色力和向色颜料对散射力的测定 光度计法 GB/T 19587—2004 气体吸附 BET 法测定固体物质比表面积 GB/T 3853—2006 颜料上粉耐热性测定法 3 产品分类 本标准中产品可分为两类：透明氧化铁黄颜料和透明氧化铁红颜料。根据应用领域，每大类又分为两个类型： - 透明氧化铁黄颜料：分为 TY-W（木器涂料用）和 TY-M（金属涂料用）。 - 透明氧化铁红颜料：分为 TR-W（木器涂料用）和 TR-M（金属涂料用）。 4 要求 产品应符合表 1 的要求。 表 1 产品要求 1. 透明氧化铁黄颜料 YW（木器涂料用）：外观为褐黄色粉末；挥发物 $\le 3\%$；筛余物（+5μm 筛孔）$\le 1\%$；其他指标按商定执行。 2. 透明氧化铁黄颜料 TY-M（金属涂料用）：外观为黄色粉末；挥发物 $\le 6\%$；筛余物（+5μm 筛孔）$\le 1\%$ 或商定；其他指标按商定执行。 3. 透明氧化铁红颜料 TR-W（木器涂料用）：外观为暗红色粉末；挥发物 $\le 3\%$；筛余物（+5μm 筛孔）$\le 1\%$；其他指标按商定执行。 4. 透明氧化铁红颜料 TR-M（金属涂料用）：外观为暗红色粉末；挥发物 $\le 6\%$；筛余物（+5μm 筛孔）$\le 1\%$ 或商定；其他指标按商定执行。 5 取样 产品按 GB/T 3186 的规定取样，也可按商定方法取样。取样量根据检验需要确定。 6 试验方法 6.1 外观：采用目测法测定。 6.2 105℃ 挥发物：按 GB/T 5211.3—1985 的规定进行。 6.3 筛余物：按 GB/T 5211.18—2015 的规定进行。 6.4 水萃取液电导率：按 GB/T 5211.12—2007 的规定进行。结果以水萃取液电导率表示，单位为微西门子每厘米 ($\mu$S/cm)。 6.5 水悬浮液 pH 值：按 GB/T 1717—1986 的规定进行。 6.6 表观密度：按 GB/T 5211.1—1985 的规定进行。 6.7 粒度分布： 6.7.1 材料 6.7.1.1 基料：符合 GB/T 13451.2—1992 中 5.1 要求的醇酸树脂。注：经商定，也可选用其他类型的基料。 6.7.1.2 磨珠：直径约为 0.4mm~1.0mm，建议磨珠含量不小于 90%。 6.7.1.3 煤油。注：也可选用其他适合的介质。不同的分散体系需按选择不同的介质。
