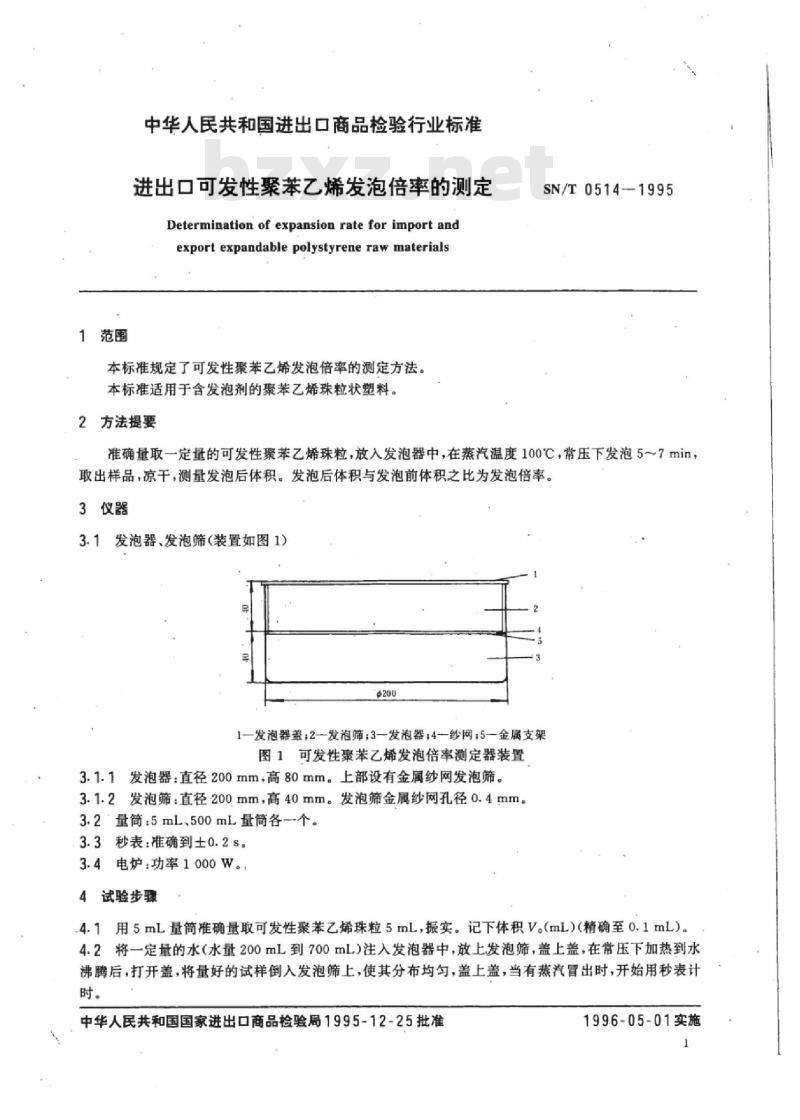

【SN商检标准】 进出口可发性聚苯乙烯发泡倍率的测定

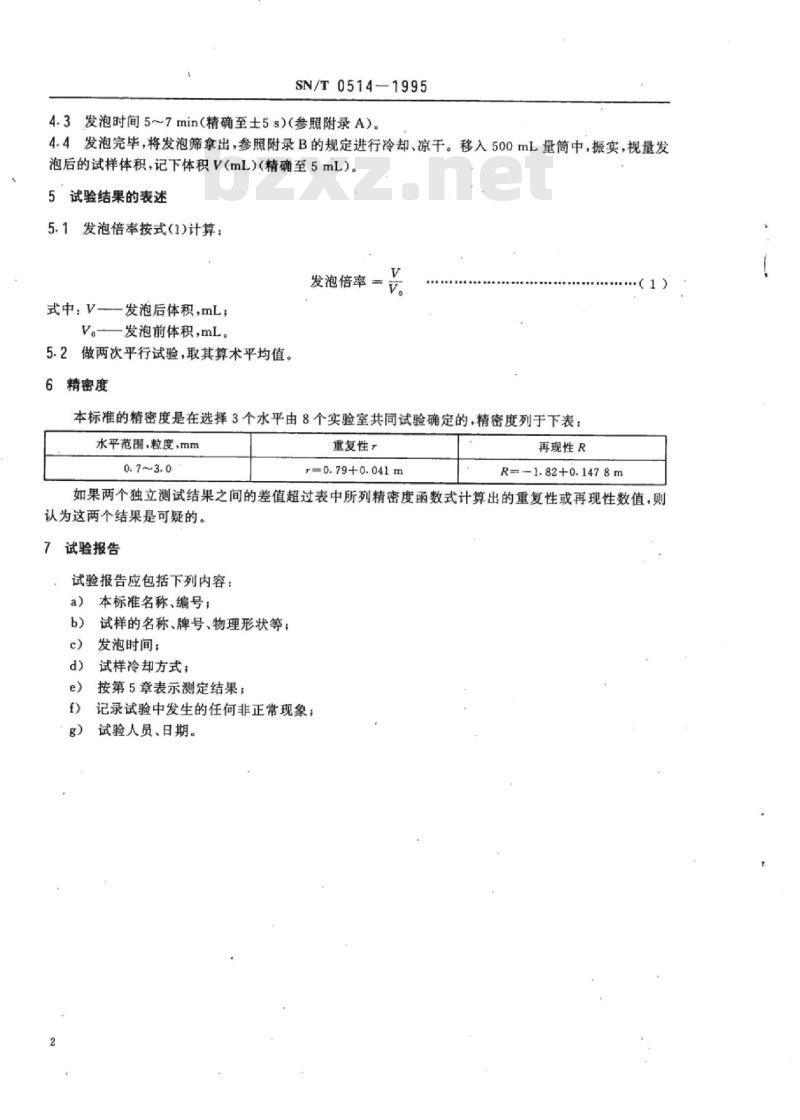

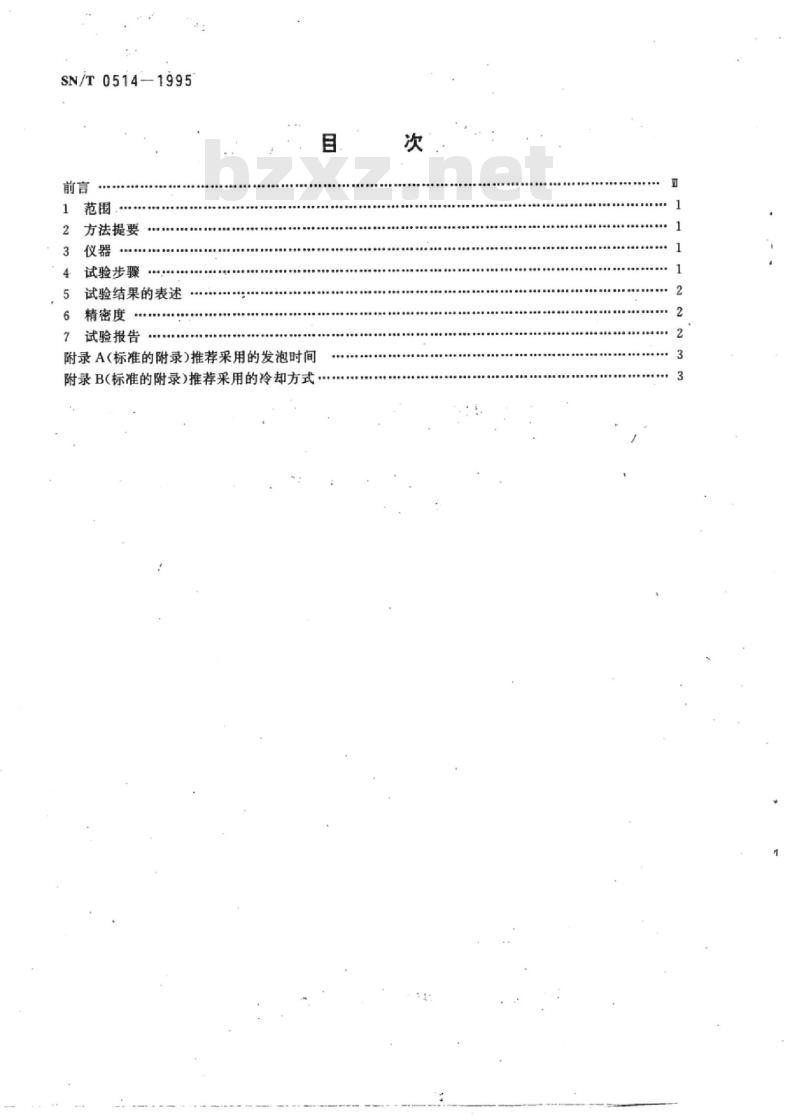

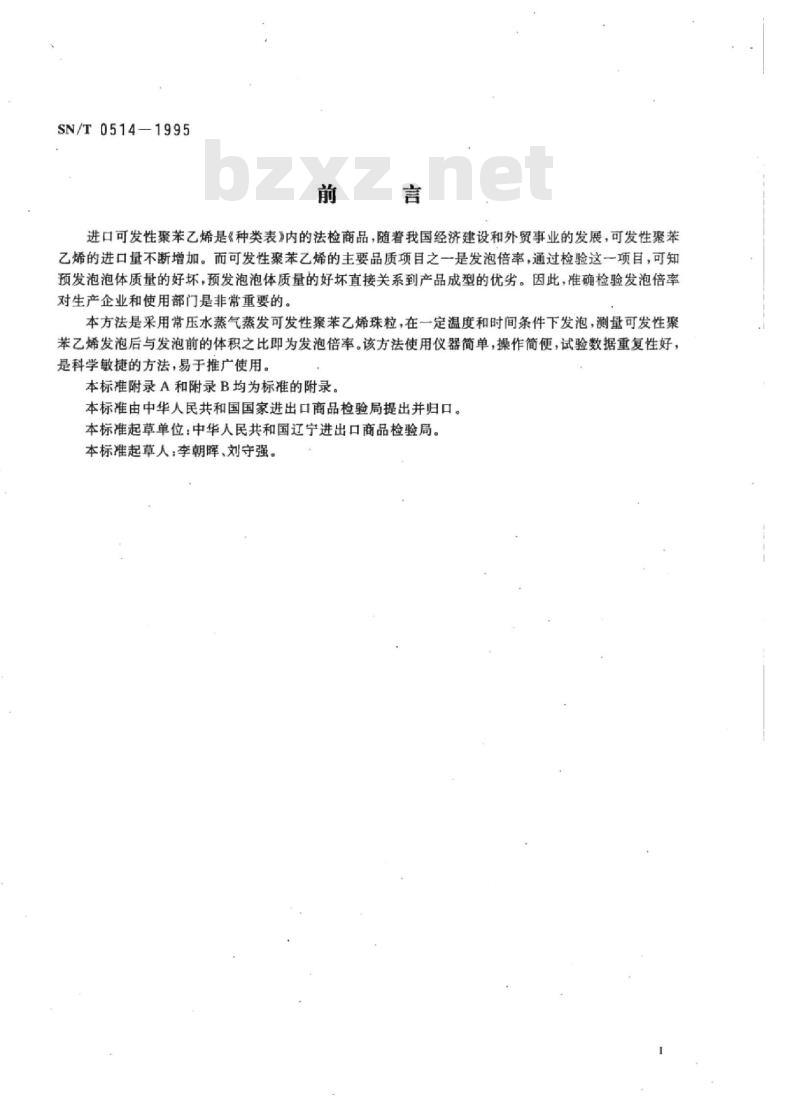

SN/T0514-1995 进出口可发性聚苯乙烯发泡倍率的测定 Determination of expansion rate for import and export expandable polystyrene raw materials 前言 进口可发性聚苯乙烯是《种类表》内的法检商品，随着我国经济建设和外贸事业的发展，可发性聚苯乙烯的进口量不断增加。而可发性聚苯乙烯的主要品质项目之一是发泡倍率，通过检验这一项目，可知预发泡泡体质量的好坏，预发泡泡体质量的好坏直接关系到产品成型的优劣。因此，准确检验发泡倍率对生产企业和使用部门是非常重要的。本方法是采用常压水蒸气蒸发可发性聚苯乙烯珠粒，在一定温度和时间条件下发泡，测量可发性聚苯乙烯发泡后与发泡前的体积之比即为发泡倍率。该方法使用仪器简单，操作简便，试验数据重复性好，是科学敏捷的方法，易于推广使用。本标准附录A和附录B均为标准的附录。本标准由中华人民共和国国家进出口商品检验局提出并归口。本标准起草单位：中华人民共和国辽宁进出口商品检验局。本标准起草人：李朝晖、刘守强。 目次 1 范围 2 方法提要 3 仪器 4 试验步骤 5 试验结果的表述 6 精密度 7 试验报告 附录A（标准的附录）推荐采用的发泡时间 附录B（标准的附录）推荐采用的冷却方式 1 范围 本标准规定了可发性聚苯乙烯发泡倍率的测定方法。本标准适用于含发泡剂的聚苯乙烯珠粒状塑料。 2 方法提要 准确量取一定量的可发性聚苯乙烯珠粒，放入发泡器中，在蒸汽温度100℃，常压下发泡5～7min，取出样品，凉干，测量发泡后体积。发泡后体积与发泡前体积之比为发泡倍率。 3 仪器 3.1 发泡器、发泡筛（装置如图1） 1-发泡器盖；2-发泡筛；3-发泡器；4-纱网；5-金属支架。 3.1.1 发泡器：直径200mm，高80mm。上部设有金属纱网发泡筛。 3.1.2 发泡筛：直径200mm，高40mm。发泡筛金属纱网孔径0.4mm。 3.2 量筒：5mL、500mL量筒各一个。 3.3 秒表：准确到±0.2s。 3.4 电炉：功率1000W。 4 试验步骤 4.1 用5mL量筒准确量取可发性聚苯乙烯珠粒5mL，振实。记下体积V（mL）（精确至0.1mL）。 4.2 将一定量的水（水量200mL到700mL）注入发泡器中，放上发泡筛，盖上盖，在常压下加热到水沸腾后，打开盖，将量好的试样倒入发泡筛上，使其分布均匀，盖上盖，当有蒸汽冒出时，开始用秒表计时。 4.3 发泡时间5～7min（精确至±5s）（参照附录A）。 4.4 发泡完毕，将发泡筛拿出，参照附录B的规定进行冷却、凉干。移入500mL量筒中，振实，测量发泡后的试样体积，记下体积V（mL）（精确至5mL）。 5 试验结果的表述 5.1 发泡倍率按式（1）计算： 发泡倍率 = V₂ / V₁ 式中：V₂——发泡后体积，mL；V₁——发泡前体积，mL。 5.2 做两次平行试验，取其算术平均值。 6 精密度 本标准的精密度是在选择3个水平由8个实验室共同试验确定的，精密度列于下表： 水平范围（粒度，mm）：0.7~3.0 重复性：r = 0.79 + 0.041m 再现性：R = 1.82 + 0.1478m 如果两个独立测试结果之间的差值超过表中所列精密度函数式计算出的重复性或再现性数值，则认为这两个结果是可疑的。 7 试验报告 试验报告应包括下列内容： a) 本标准名称、编号； b) 试样的名称、牌号、物理形状等； c) 发泡时间； d) 试样冷却方式； e) 按第5章表示测定结果； f) 记录试验中发生的任何非正常现象； g) 试验人员、日期。 附录A（标准的附录）推荐采用的发泡时间 对不同颗粒度的可发性聚苯乙烯，推荐使用如下发泡时间： 粒度 < 1.0mm，发泡时间 6~7min； 粒度 1.0~1.5mm，发泡时间 5~6min； 粒度 1.5~3.0mm，发泡时间...
