【GB国家标准】 薄膜太阳能电池用碲锌镉靶材

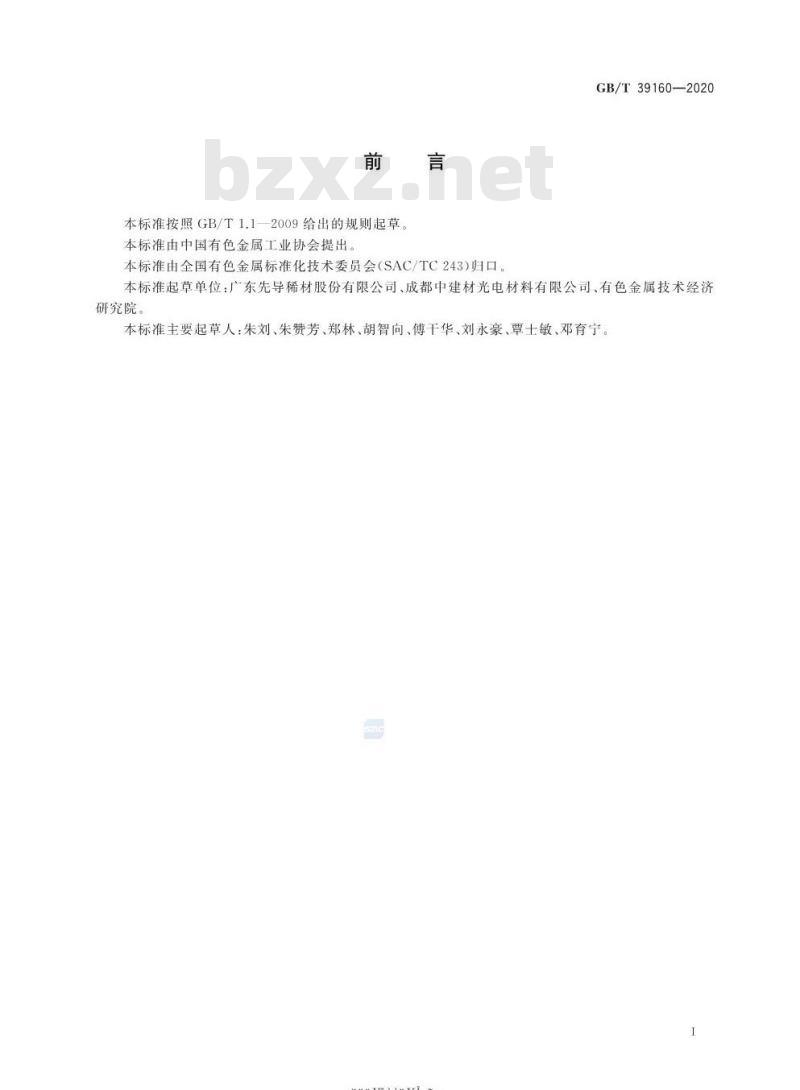

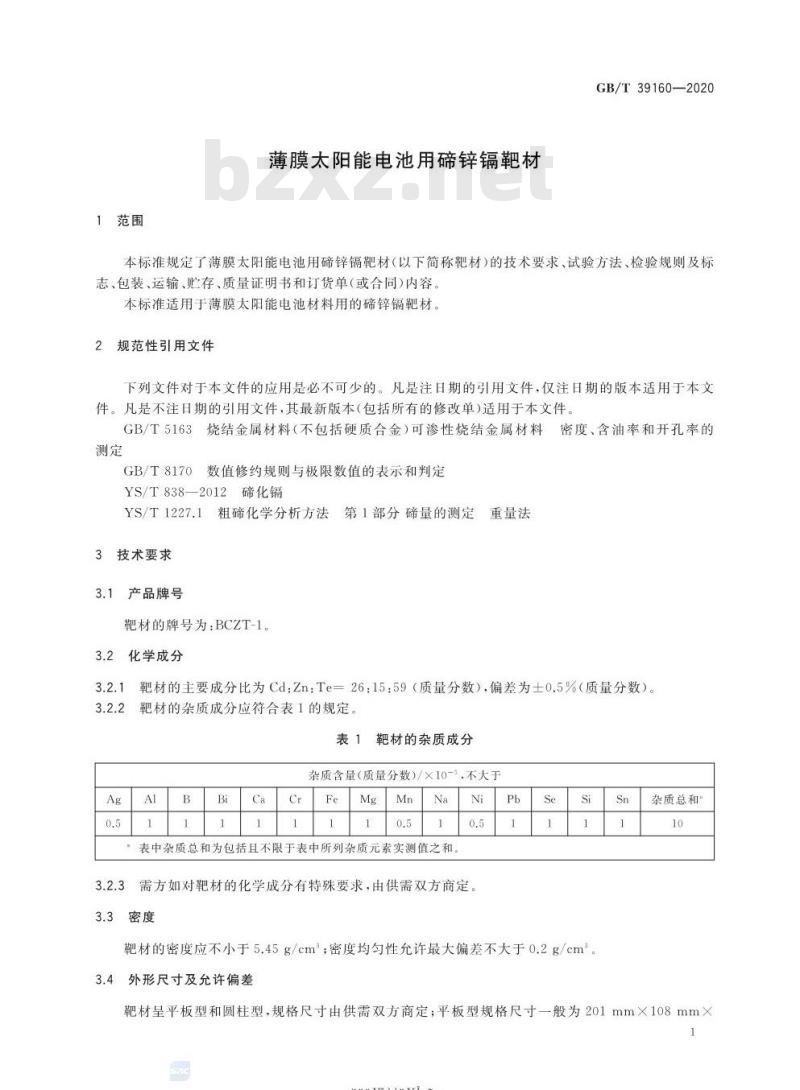

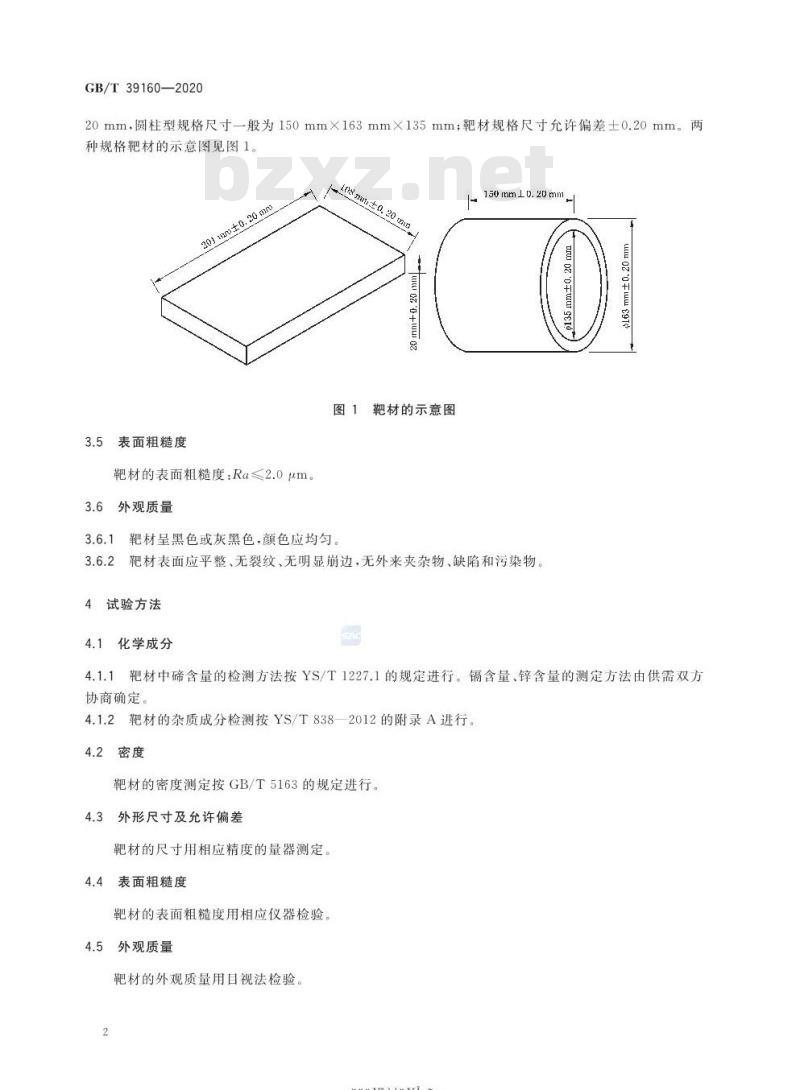

中华人民共和国国家标准 GB/T39160—2020 薄膜太阳能电池用碲锌镉靶材 Cadmium zinc telluride target for thin-film solar cells 2020-11-19 发布 2021-10-01 实施 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会 (SAC/TC243) 归口。 本标准起草单位：广东先导稀材股份有限公司、成都中建材光电材料有限公司、有色金属技术经济研究院。 本标准主要起草人：朱刘、朱赞芳、郑林、胡智向、傅干华、刘永豪、覃士敏、邓育宁。 1 范围 本标准规定了薄膜太阳能电池用碲锌镉靶材（以下简称靶材）的技术要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。本标准适用于薄膜太阳能电池材料用的碲锌镉靶材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5163 烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定 GB/T 8170 数值修约规则与极限数值的表示和判定 YS/T 838-2012 化学分析方法 YS/T 1227.1 粗化学分析方法 第1部分 碲量的测定（重量法） 3 技术要求 3.1 产品牌号 靶材的牌号为：BCZT-1。 3.2 化学成分 3.2.1 靶材的主要成分比为 Cd:Zn:Te = 26:15:59（质量分数），偏差为 ±0.5%（质量分数）。靶材的杂质成分应符合下表规定。 表1 靶材的杂质成分 杂质含量（质量分数）/$ imes 10^{-x}$，不大于： Ag: 0.5 Al: 1 Bi: 1 Ca: 1 Cr: 1 Fe: 1 Mg: 1 Mn: 0.5 Na: 1 Ni: 0.5 （此外还包括 Pb、S、Sn 等元素） 表中杂质总和包括且不限于表中所列杂质元素实测值之和。 3.2.3 需方如对靶材的化学成分有特殊要求，由供需双方商定。 3.3 密度 靶材的密度应不小于 5.45 $ ext{g/cm}^3$；密度均匀性允许最大偏差不大于 0.2 $ ext{g/cm}^3$。 3.4 外形尺寸及允许偏差 靶材呈平板型和圆柱型，规格尺寸由供需双方商定。平板型规格尺寸一般为 200mm $ imes$ 108mm $ imes$ 20mm；圆柱型规格尺寸一般为 150mm $ imes$ 163mm $ imes$ 135mm。靶材规格尺寸允许偏差为 $pm$0.20mm。 3.5 表面粗糙度 靶材的表面粗糙度：Ra $le$ 2.0 $mu$m。 3.6 外观质量 3.6.1 靶材应呈黑色或灰黑色，颜色应均匀。 3.6.2 靶材表面应平整、无裂纹、无明显崩边，无外来夹杂物、缺陷和污染物。 4 试验方法 4.1 化学成分 4.1.1 靶材中碲含量的检测方法按 YS/T 1227.1 的规定进行。镉含量、锌含量的测定方法由供需双方协商确定。 4.1.2 靶材的杂质成分检测按 YS/T 838-2012 的附录 A 进行。 4.2 密度 靶材的密度测定按 GB/T 5163 的规定进行。 4.3 外形尺寸及允许偏差 靶材的尺寸用相应精度的量器测定。 4.4 表面粗糙度 靶材的表面粗糙度用相应仪器检验。 4.5 外观质量 靶材的外观质量用目视法检验。 5 检验规则 5.1 检查和验收 5.1.1 靶材应由供方质量技术监督部门进行检验，保证产品质量符合本标准或订货单（或合同）的规定，并填写质量证明书。 5.1.2 需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准或订货单（或合同）的规定不符时，应在收到产品之日起 30d 内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 5.2 组批 靶材应成批提交检验，每批应由同一生产工艺、同一批原料生产的产品组成。 5.3 检验项目 5.3.1 每批靶材应进行化学成分和密度的检验。 5.3.2 每块（件）靶材应进行外形尺寸及允许偏差、表面粗糙度、外观质量的检验。 5.4 取样和制样 从产品中按块（件）随机抽取 10% 样品，但不少于 1 片（件），用线切割机等距割取 2 份：一份磨碎...
