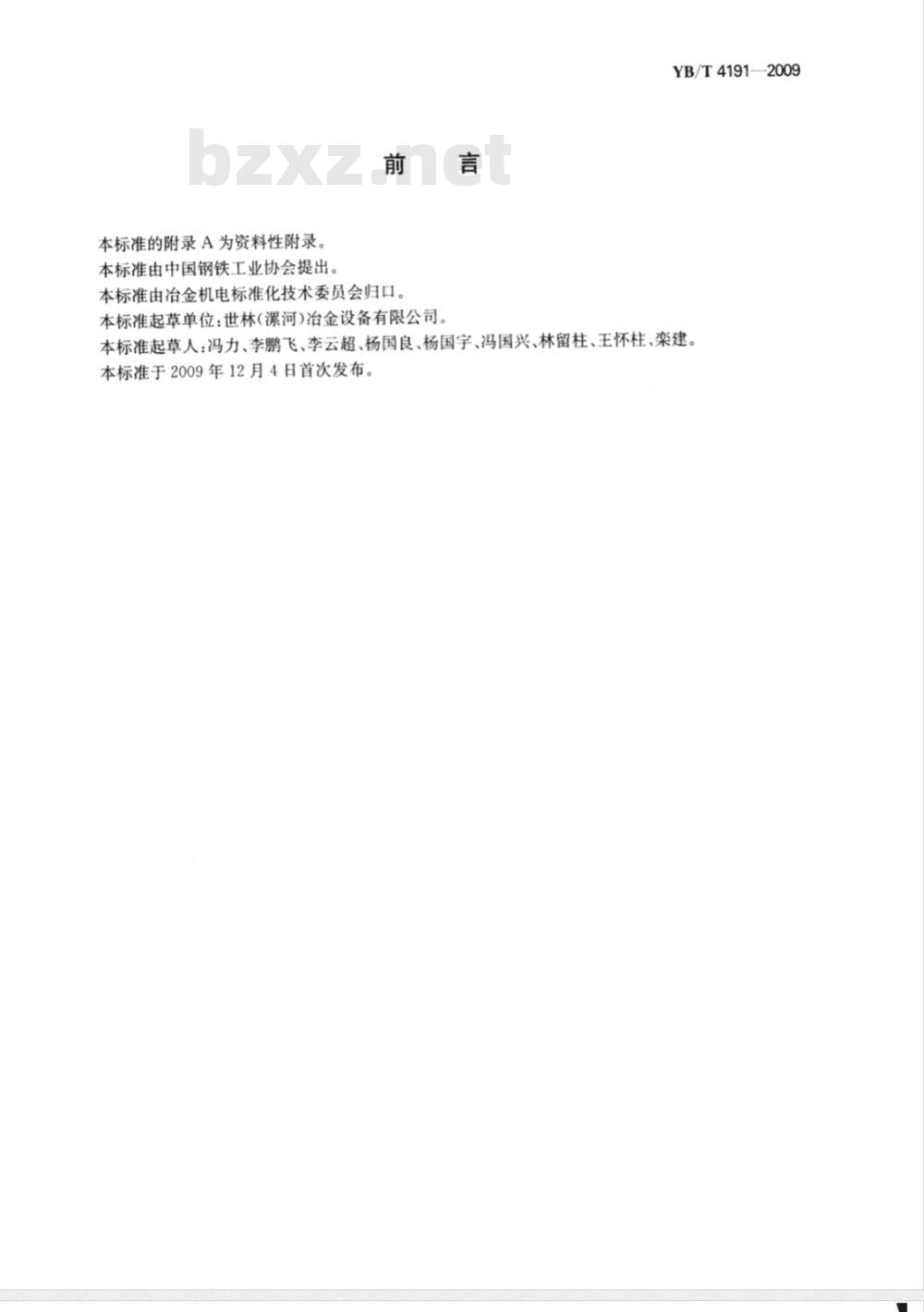

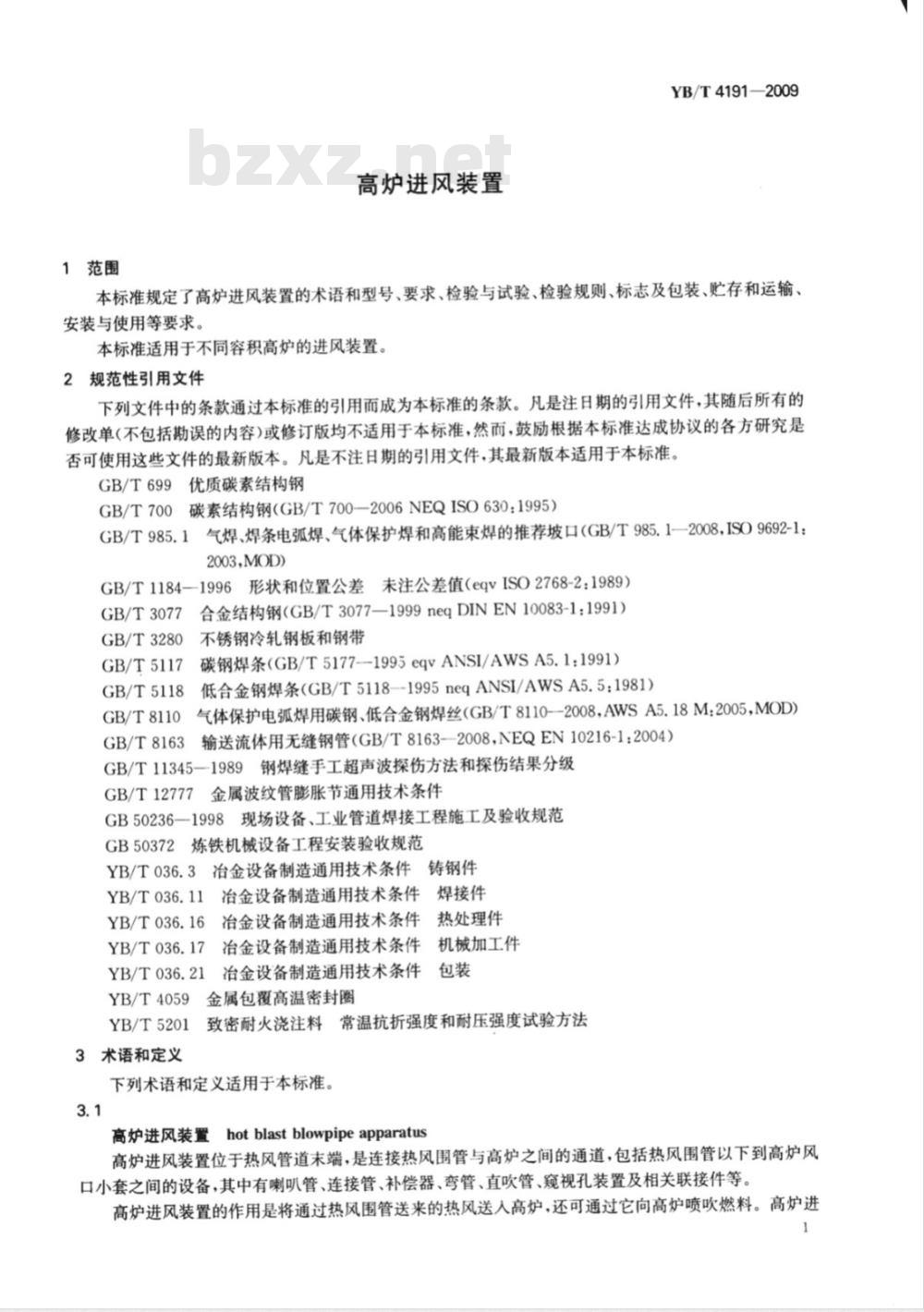

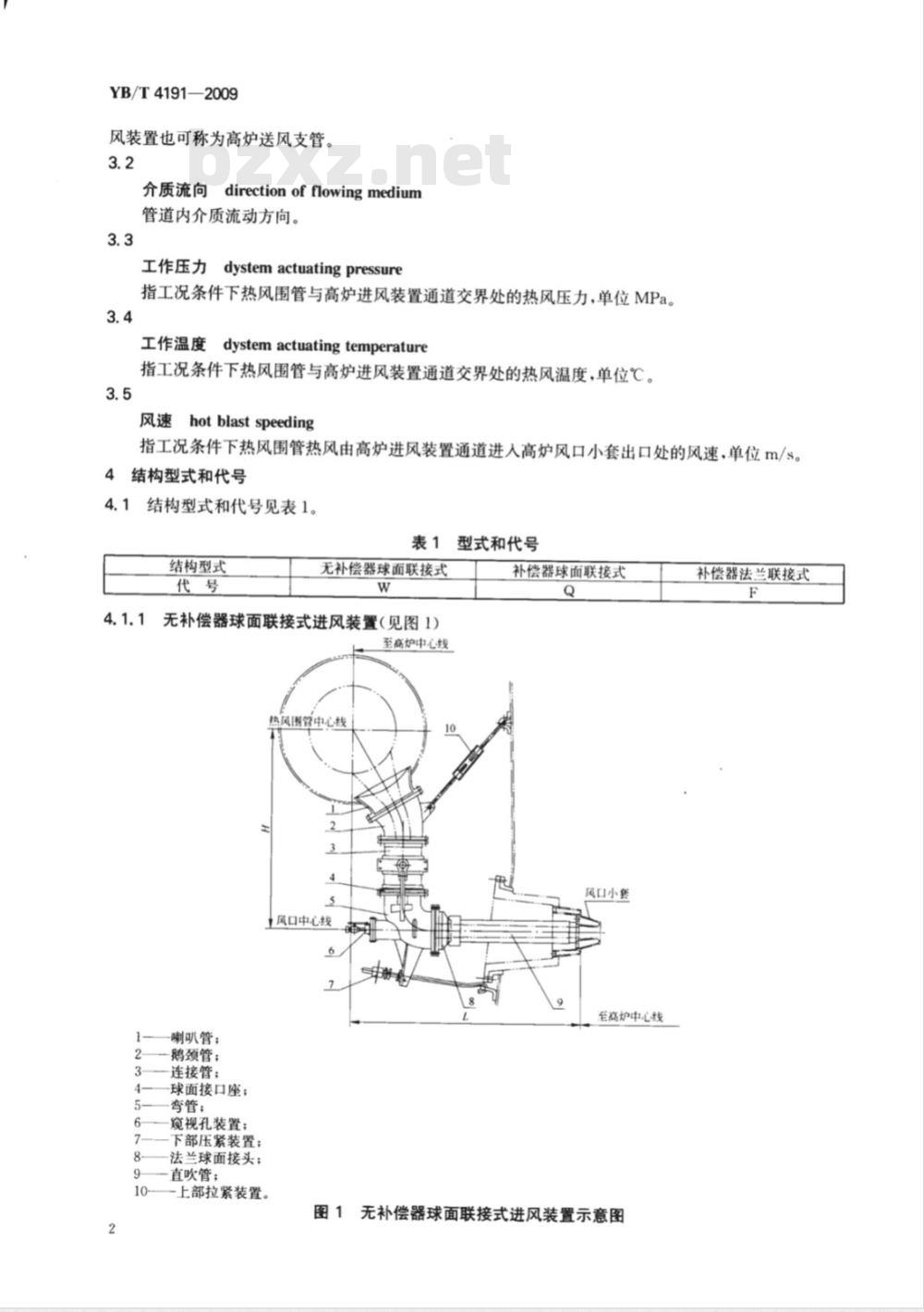

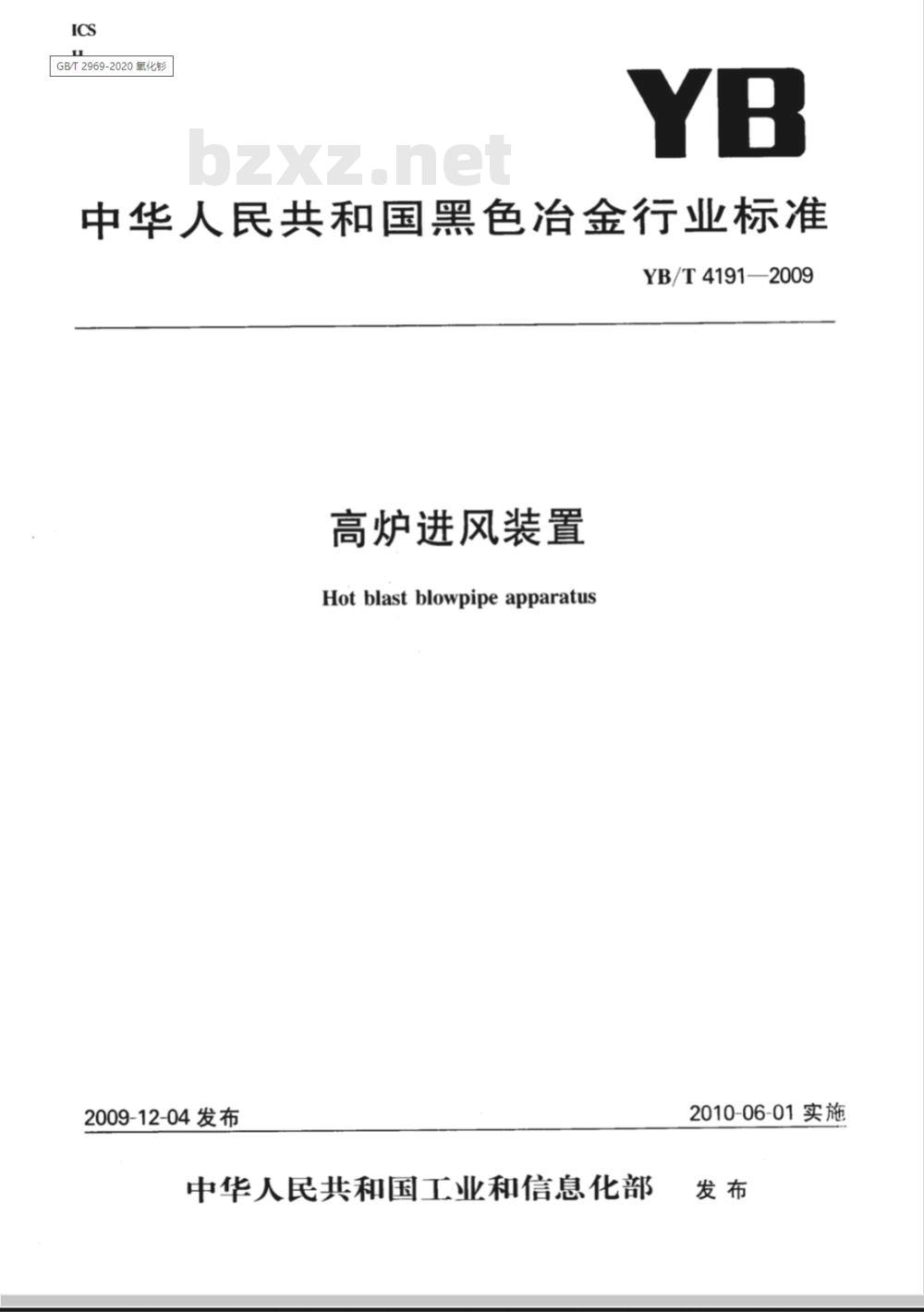

中华人民共和国黑色冶金行业标准 YB/T4191—2009 高炉进风装置 Hot blast blowpipe apparatus 2009-12-04 发布 2010-06-01 实施 前言 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本标准起草单位：世林（漯河）冶金设备有限公司。 本标准起草人：冯力、李鹏飞、李云超、杨国良、杨国宇、冯国兴、林留柱、王怀柱、栾建本。 本标准于2009年12月4日首次发布。 1 范围 本标准规定了高炉进风装置的术语和型号、要求、检验与试验、检验规则、标志及包装、贮存和运输、安装与使用等要求。本标准适用于不同容积高炉的进风装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 1184 形状和位置公差 GB/T 3077 合金结构钢 GB/T 3280 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 8163 输送流体用无缝钢管 GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果分级 GB 50236 现场设备、工业管道焊接工程施工及验收规范 GB 50372 炼铁机械设备工程安装验收规范 YB/T 036.3 冶金设备制造通用技术条件 铸钢件 YB/T 036.11 冶金设备制造通用技术条件 焊接件 YB/T 036.16 冶金设备制造通用技术条件 热处理件 YB/T 036.17 冶金设备制造通用技术条件 机械加工件 YB/T 036.21 冶金设备制造通用技术条件 包装 YB/T 4059 金属包覆高温密封圈 YB/T 5201 致密耐火浇注料 3 术语和定义 下列术语和定义适用于本标准。 3.1 高炉进风装置 (Hot blast blowpipe apparatus)：高炉进风装置位于热风管道末端，是连接热风围管与高炉之间的通道，包括热风围管以下到高炉风口小套之间的设备，其中有喇叭管、连接管、补偿器、弯管、直吹管、窥视孔装置及相关联接件等。高炉进风装置的作用是将通过热风围管送来的热风送入高炉，还可通过它向高炉喷吹燃料。高炉进风装置也可称为高炉送风支管。 3.2 介质流向 (Direction of flowing medium)：管道内介质流动方向。 3.3 工作压力 (System actuating pressure)：指工况条件下热风围管与高炉进风装置通道交界处的热风压力，单位 MPa。 3.4 工作温度 (System actuating temperature)：指工况条件下热风围管与高炉进风装置通道交界处的热风温度，单位 ℃。 3.5 风速 (Hot blast speed)：指工况条件下热风围管热风由高炉进风装置通道进入高炉风口小套出口处的风速，单位 m/s。 4 结构型式和代号 4.1 结构型式和代号见表1。 表1 型式和代号 | 结构型式 | 代号 | | :--- | :--- | | 无补偿器球面联接式 | W | | 补偿器球面联接式 | Q | 装置主要组成部分说明： 1 喇叭管；2 连接管；3 球面接口座；4 弯管；5 窥视孔装置；6 下部压紧装置；7 法兰球面接头；8 直吹管；9 上部拉紧装置。
