【HG化工标准】 低压注塑封装用热熔胶粘剂

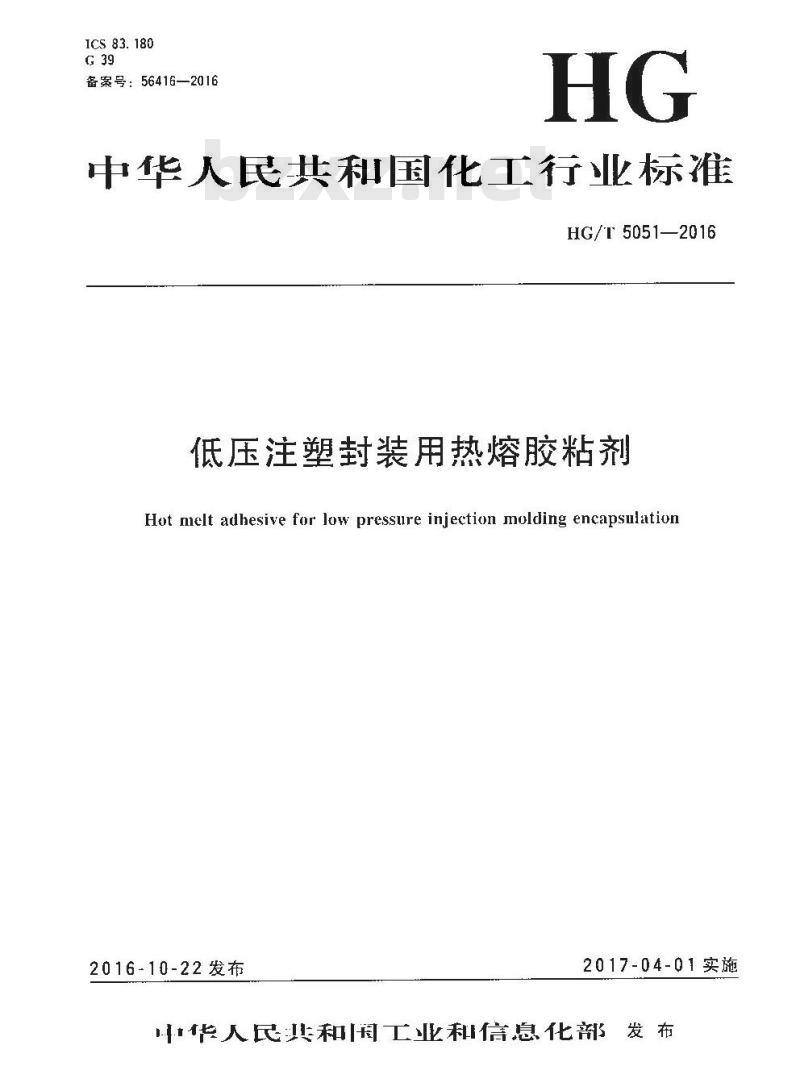

ICS 83.180 RG 39 备案号：56416—2016 中华人民共和国化工行业标准 HG/T 5051—2016 低压注塑封装用热熔胶粘剂 Hot melt adhesive for low pressure injection molding encapsulation 2016-10-22发布 2017-04-01实施 工业和信息化部发布 前言 本标准按照 GB/T 13211.1--2009 给出的规则起草，本标准由中国石油和化学工业联合会提出。本标准由全国胶粘剂标准化技术委员会（SAC/TC 185）归口。 本标准起草单位：海轻工业研究所有限公司、常熟康尼格科技有限公司、上游橡胶制品研究所有限公司、海埋日化新材料有限公司。 本标准主要起草人：孙静、蒋伟、朱建晓、林丽芬、翁国建、孙龙娣、朱晓良。 1 范围 低压注塑封装用热熔胶粘剂 HG/T 5051—2016 本标准规定了低压注塑封装用热熔胶粘剂的命名和分类、技术要求、试验方法、检验规则以及包装、标志、运输和贮存。 本标准适用于用型低压注塑封装用聚酰胺类热熔胶粘剂。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注明的引用文件，仅注明的版本适用于本文件。而不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1-2008 硫化橡胶或热塑性橡胶硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 2790 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 2913 塑料燃烧性能的测定 立方/垂直法 HG/T 2483 胶粘剂剥离强度试验方法 GB/T 16678 胶粘剂术语 GB/T 16679 胶粘剂产品采样原则 GB/T 15332 热熔胶粘剂软化点的测定 环球法 GB/T 19466.2-2001 塑料差示扫描量热法（DSC） 第2部分：玻璃化转变温度的测定 HG/T 3660 热熔胶粘剂熔融粘度的测定 HG/T 222 热熔胶粘剂低温挠性试验方法 HG/T 5052 热熔胶粘剂热剪切破坏试验 GB/T 2943 电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚） 3 术语和定义 下列术语和定义适用于本文件。 4 命名和分类 4.1 命名 PA：聚酰胺（Polyamide）的缩写。 4.2 分类 根据低压注塑用聚酰胺热熔胶粘剂的软化点范围：分为PA-110、PA-170和PA-200。 5 技术要求 低压注塑用聚酰胺热熔胶粘剂应符合下表1的要求。 表1 技术要求 | 项目 | PA-110 | PA-170 | PA-200 | | :--- | :--- | :--- | :--- | | 外观 | | | | | 环球软化点 (℃) | 70~110 | 140~170 | 190~220 | | 熔融粘度 (mPa·s) | | | | | 粘附强度 (N/cm) | | | | | 伸长率 (%) | | | | | 硬度 (Shore A) | | | | | 玻璃化转变温度 (℃) | | | | | 热剪切破坏温度 (℃) | | | | | 低温挠性 (℃) | | | | | 剥离强度 (N/cm) | | | | | 燃烧性能 | | | | | 体积电阻率 (Ω·m) | | | | | 表面电阻率 (Ω) | | | | | 多溴二苯醚 (mg/kg) | | | | | 铅 (mg/kg) | | | | | 汞 (mg/kg) | | | | | 镉 (mg/kg) | | | | | 六价铬 (mg/kg) | | | | 6 试验方法 6.1 外观 通过目测检验。 6.2 环球软化点 按GB/T 15332的规定进行。 6.3 熔融粘度 按HG/T 3660的规定进行。 6.4 拉伸强度 按GB/T 528的规定进行，试样类型为1型，拉伸速度为50mm/min~5mm/min。 6.5 伸长率 按GB/T 528的规定进行。试样类型为1型，拉伸速度为50mm/min~5mm/min。 6.6 硬度 按GB/T 531.1的规定进行。
