【GB国家标准】 建筑门窗耐候性能试验方法

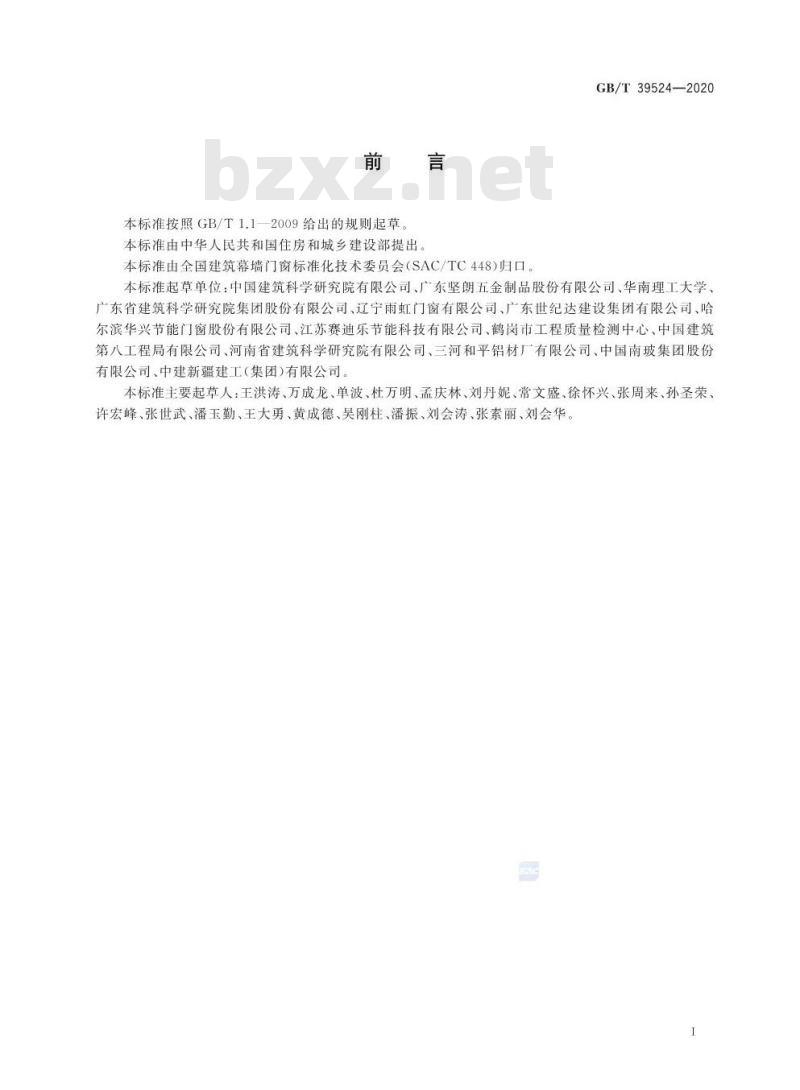

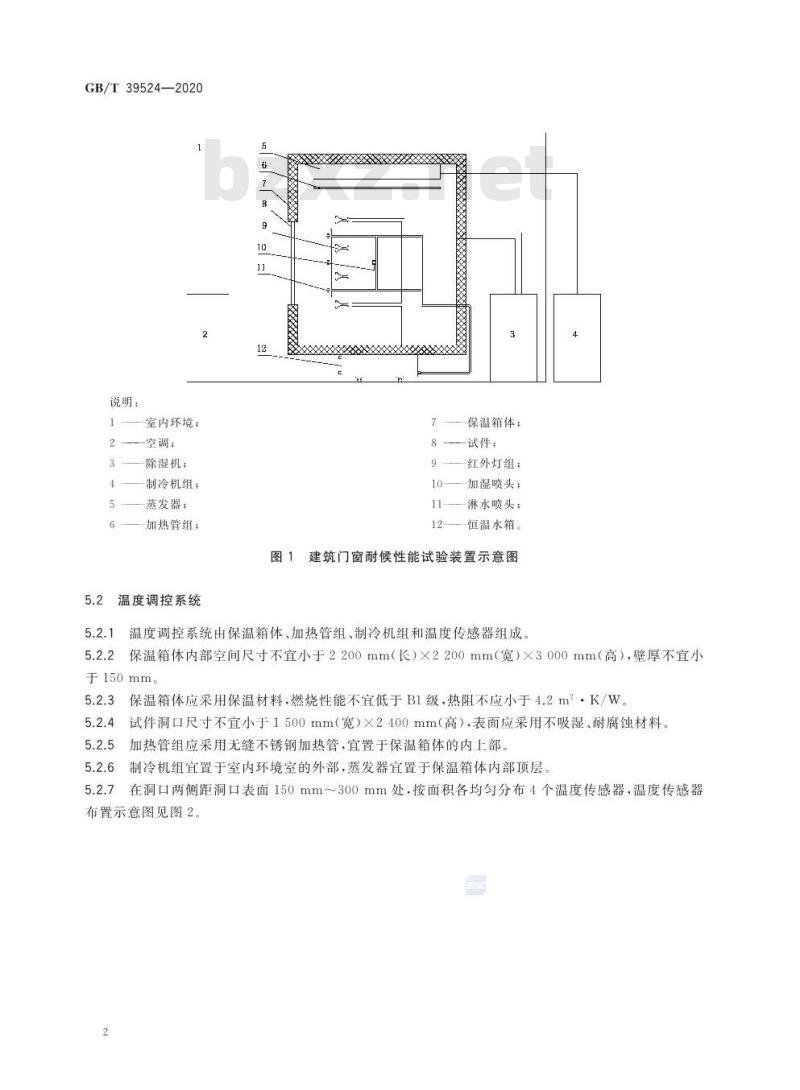

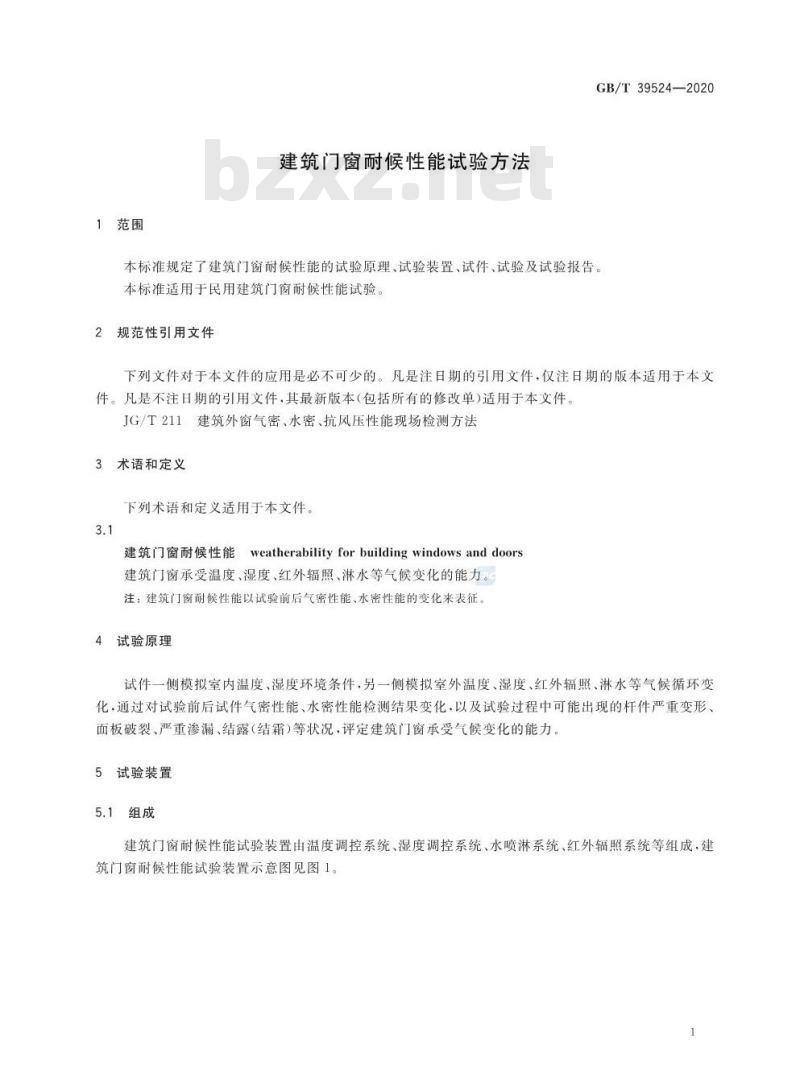

GB/T 39524—2020 建筑门窗耐候性能试验方法 Test method of weatherability for building windows and doors 2020-12-14发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-11-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出，由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。 本标准起草单位：中国建筑科学研究院有限公司、广东坚朗五金制品股份有限公司、华南理工大学、广东省建筑科学研究院集团股份有限公司、辽宁雨虹门窗有限公司、广东世纪达建设集团有限公司、哈尔滨华兴节能门窗股份有限公司、江苏赛迪乐节能科技有限公司、鹤岗市工程质量检测中心、中国建筑第八工程局有限公司、河南省建筑科学研究院有限公司、三河和平铝材厂有限公司、中国南玻集团股份有限公司、中建新疆建工（集团）有限公司。 本标准主要起草人：王洪涛、万成龙、单波、杜万明、孟庆林、刘丹妮、常文盛、徐怀兴、张周来、孙圣荣、许宏峰、张世武、潘玉勤、王大勇、黄成德、吴刚柱、潘振、刘会涛、张素丽、刘会华。 1 范围 建筑门窗耐候性能试验方法 本标准规定了建筑门窗耐候性能的试验原理、试验装置、试件、试验及试验报告。本标准适用于民用建筑门窗耐候性能试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JG/T 211 建筑外窗气密、水密、抗风压性能现场检测方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 建筑门窗耐候性能 (weatherability for building windows and doors) 建筑门窗承受温度、湿度、红外辐照、淋水等气候变化的能力。注：建筑门窗耐候性能以试验前后气密性能、水密性能的变化来表征。 4 试验原理 试件一侧模拟室内温度、湿度环境条件，另一侧模拟室外温度、湿度、红外辐照、淋水等气候循环变化，通过对试验前后试件气密性能、水密性能检测结果变化，以及试验过程中可能出现的杆件严重变形、面板破裂、严重渗漏、结露（结霜）等状况，评定建筑门窗承受气候变化的能力。 5 试验装置 5.1 组成 建筑门窗耐候性能试验装置由温度调控系统、湿度调控系统、水喷淋系统、红外辐照系统等组成。 5.2 温度调控系统 5.2.1 温度调控系统由保温箱体、加热管组、制冷机组和温度传感器组成。 5.2.2 保温箱体内部空间尺寸不宜小于2200mm（长）×2200mm（宽）×3000mm（高），壁厚不宜小于150mm。保温箱体应采用保温材料，燃烧性能不宜低于B1级，热阻不应小于4.2 m²·K/W。 5.2.3 试件洞口尺寸不宜小于1500mm（宽）×2400mm（高），表面应采用不吸湿、耐腐蚀材料。 5.2.4 加热管组应采用无缝不锈钢加热管，宜置于保温箱体的内上部。 5.2.5 制冷机组宜置于室内环境室的外部，蒸发器宜置于保温箱体内部顶层。 5.2.6 在洞口两侧距洞口表面150mm~300mm处，按面积各均匀分布4个温度传感器。 5.3 湿度调控系统 5.3.1 湿度调控系统由加湿设备、除湿设备和湿度传感器组成。 5.3.2 加湿设备宜设置在垂直于试件洞口表面通过试件中心位置轴线上。 5.3.3 除湿设备应根据除湿量选型，宜采用转轮除湿机。 5.3.4 湿度传感器宜设置在垂直于试件表面中心轴线上，距试件表面150mm~300mm处，洞口两侧对应布置。 5.4 水喷淋系统 5.4.1 水喷淋系统由水箱、喷淋头和水流量计组成。 5.4.2 水箱宜采用不锈钢材料，容量应根据试验要求计算确定。 5.4.3 喷淋水温度宜为（15±3）℃，淋水量应为（2.0±0.2）L/(m²·min)。 5.4.4 喷淋头应采用不锈钢材质，宜设置在距离试件300mm平面内，数量和位置应保证喷淋面积覆盖。
