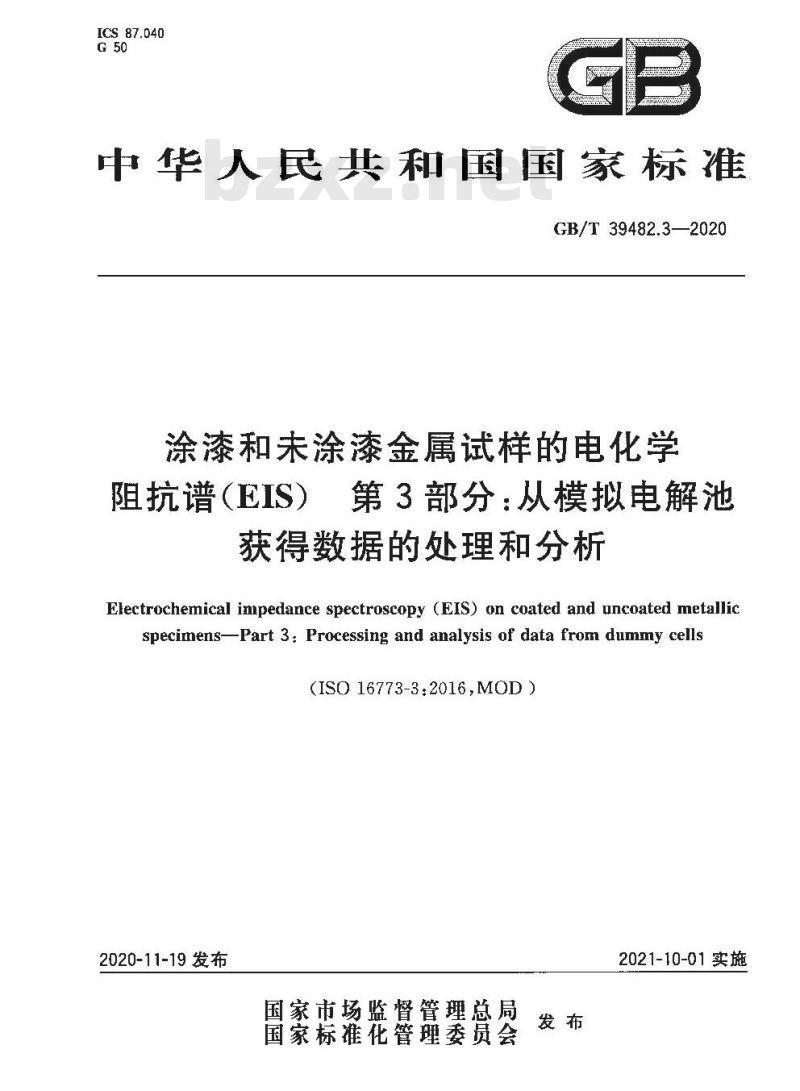

【GB国家标准】 涂漆和未涂漆金属试样的电化学阻抗谱(EIS) 第3部分:从模拟电解池获得数据的处理和分析
本网站 发布时间:
2023-06-25 19:12:39
- GB/T 39482.3-2020
- 现行
标准号:
GB/T 39482.3-2020
标准名称:
涂漆和未涂漆金属试样的电化学阻抗谱(EIS) 第3部分:从模拟电解池获得数据的处理和分析
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39482.3-2020.Electrochemical impedance spectroscopy (EIS) on coated and uncoated metallic specimens-Part 3: Processing and analysis of data from dummy cells.
1范围
GB/T 39482的本部分规定了一种用于评估高阻抗涂漆试样EIS试验装置的程序。为实现这一目的,采用模拟电解池来模拟高阻抗涂漆试样。基于所述的等效电路,本部分给出了采用模拟电解池提高.测试方案可信度的指南,包括试验测试、曲线拟合和数据表示。
GB/T 39482.3适用于从模拟电解池获得的涂漆和未涂漆金属试样的EIS数据的处理和分析。
注:由于测试的性质,高阻抗涂漆试样的测试更容易受外界因素的电磁干扰。因此,本部分考虑使用合适的模拟电解池放入法拉第箱中来测试高阻抗试样。但是,大多数生产厂商提供了低阻抗和中阻抗范围辅助的模拟电解池,用于在相对较低阻抗范围内EIS试验装置的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 16773-2:2016涂漆和未涂漆金属试样的电化学阻抗谱(EIS)第2部分:数据采集(Electrochemical impedance spectroscopy (EIS) on coated and uncoated metallic specimens-Part 2: Collection of data)
3模拟电解池的描述
3.1总则
一组含有四个等效电路的装置(模拟电解池)用于检验总体的试验装置。模拟电解池应单独安装,采用A和B两种类型的等效电路(见图1)。这四个电解池限定的电路元件数值见表1。
ISO/TR 16208中描述了具有低阻抗值100~1 000 n的模拟电解池。
1范围
GB/T 39482的本部分规定了一种用于评估高阻抗涂漆试样EIS试验装置的程序。为实现这一目的,采用模拟电解池来模拟高阻抗涂漆试样。基于所述的等效电路,本部分给出了采用模拟电解池提高.测试方案可信度的指南,包括试验测试、曲线拟合和数据表示。
GB/T 39482.3适用于从模拟电解池获得的涂漆和未涂漆金属试样的EIS数据的处理和分析。
注:由于测试的性质,高阻抗涂漆试样的测试更容易受外界因素的电磁干扰。因此,本部分考虑使用合适的模拟电解池放入法拉第箱中来测试高阻抗试样。但是,大多数生产厂商提供了低阻抗和中阻抗范围辅助的模拟电解池,用于在相对较低阻抗范围内EIS试验装置的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 16773-2:2016涂漆和未涂漆金属试样的电化学阻抗谱(EIS)第2部分:数据采集(Electrochemical impedance spectroscopy (EIS) on coated and uncoated metallic specimens-Part 2: Collection of data)
3模拟电解池的描述
3.1总则
一组含有四个等效电路的装置(模拟电解池)用于检验总体的试验装置。模拟电解池应单独安装,采用A和B两种类型的等效电路(见图1)。这四个电解池限定的电路元件数值见表1。
ISO/TR 16208中描述了具有低阻抗值100~1 000 n的模拟电解池。
