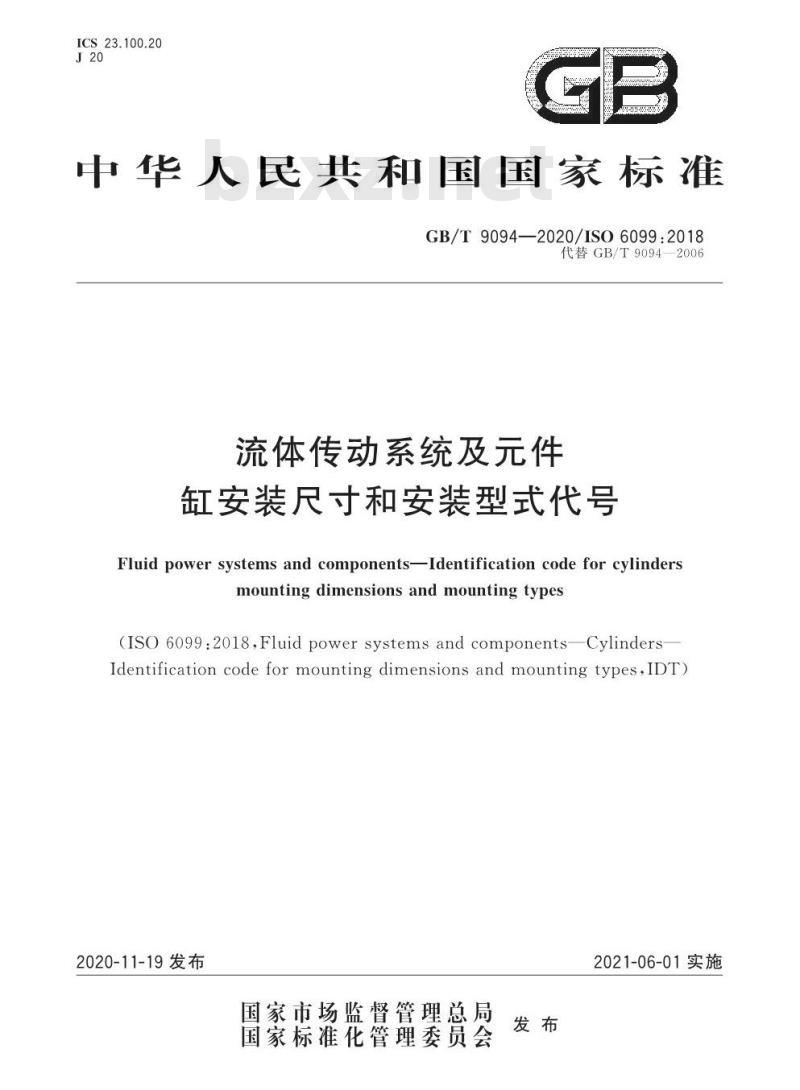

【GB国家标准】 流体传动系统及元件缸安装尺寸和安装型式代号

GB/T 9094-2020.Fluid power systems and components-Identification code for cylinders mounting dimensions and mounting types.
1范围
GB/T 9094规定了液压缸和气缸(以下简称缸)的安装尺寸和安装型式的标识代号,包括:缸的安装尺寸、外形尺寸、附件尺寸和连接口尺寸,以及安装型式和附件型式的标识代号。
GB/T 9094未包括所有液压缸和气缸的安装型式和附件型式。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5598流体传 动系统及元件词汇( Fluid power systems and components-Vocabulary)
3术语和定义
ISO 5598界定的术语和定义适用于本文件。
ISO和IEC在下列网址中维护用于标准化术语的数据库:
IEC 电子开放平台:http://www. eleetropedia.org/;
ISO 在线浏览平台:http://www.iso.org/obp.
4活塞杆 端型式的标识代号:
4.1基准点和代号
4.1.1概述
4.1.1.1第一基准点
缸的轴向尺寸由基准点确定,无论缸的安装方式如何,这一基准点对所有的缸是相同的。该理论基准点(TRP)是将力从活塞杆传递到运动部件的传递点,称为第一基准点。
4.1.1.2
第二基准点
对于双活塞杆缸,第二基准点是指第一基准点至活塞杆另一端台肩距离为ZM的点。该基准点是用于安装另一端活塞杆附件的基准点。
