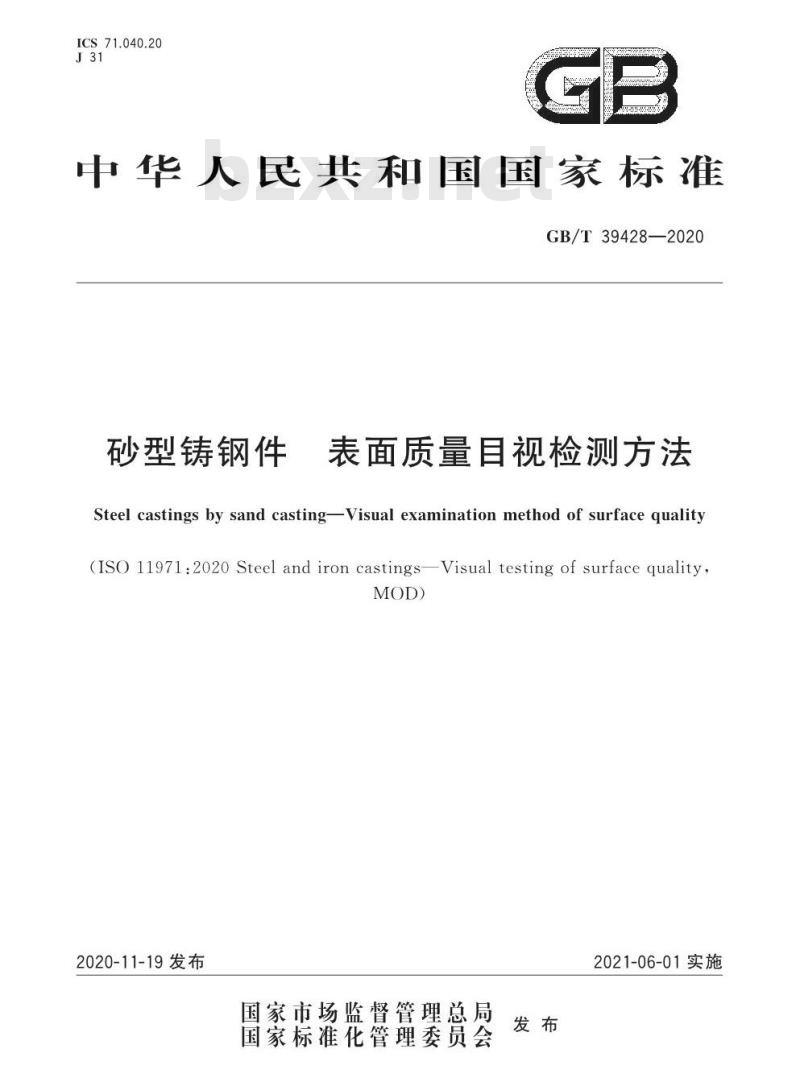

【GB国家标准】 砂型铸钢件 表面质量目视检测方法

GB/T 39428-2020.Steel castings by sand casting一Visual examination method of surface quality.

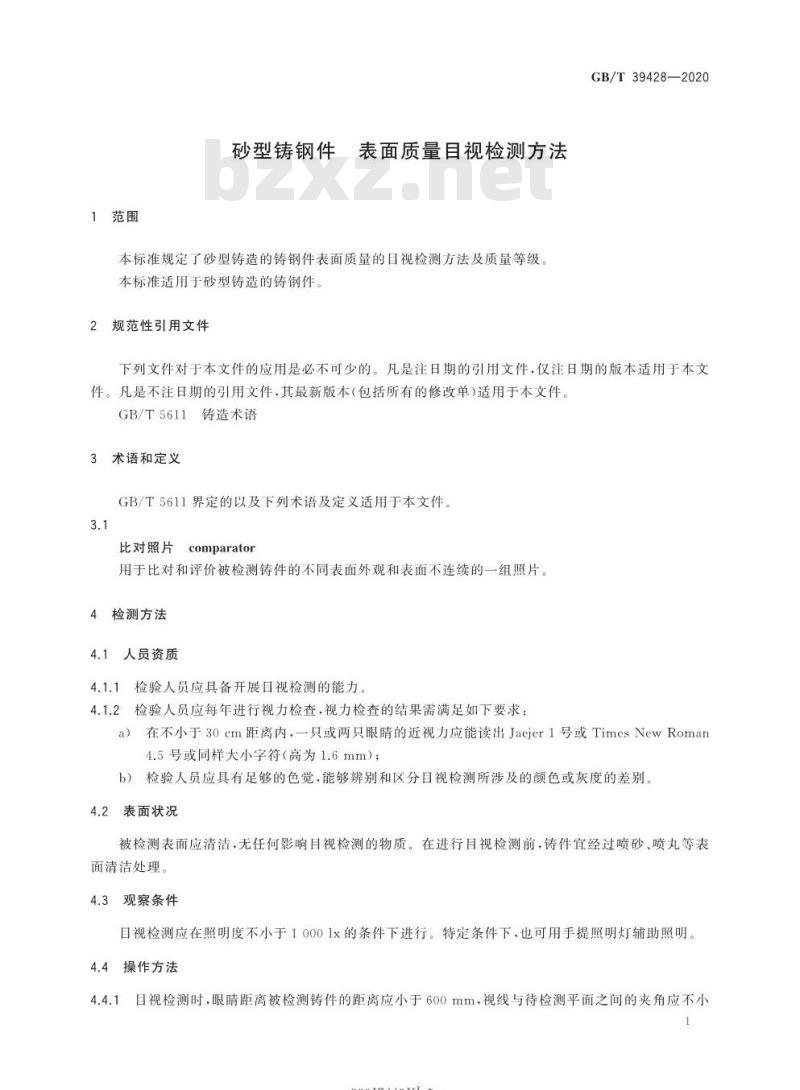

1范围
GB/T 39428规定了砂型铸造的铸钢件表面质量的目视检测方法及质量等级。
GB/T 39428适用于砂型铸造的铸钢件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5611铸造术语
3术语和定义
GB/T 5611界定的以及下列术语及定义适用于本文件。
3.1
比对照片 comparator
用于比对和评价被检测铸件的不同表面外观和表面不连续的一组照片。
4检测方法
4.1 人员资质
4.1.1检验人员应具备开展目视检测的能力。
4.1.2
检验人员应每年进行视力检查,视力检查的结果需满足如下要求:
a) 在不小于30 cm距离内,一只或两只眼睛的近视力应能读出Jaejer 1号或Times New Roman4.5号或同样大小字符(高为1.6 mm);
b)检验人员应具有足够的色觉,能够辨别和区分目视检测所涉及的颜色或灰度的差别。
4.2表 面状况
被检测表面应清洁,无任何影响目视检测的物质。在进行目视检测前，铸件宜经过喷砂、喷丸等表面清洁处理。
4.3观察 条件
目视检测应在照明度不小于1000lx的条件下进行。特定条件下,也可用手提照明灯辅助照明。
4.4 操作方法
4.4.1目视检测时,眼睛距离被检测铸件的距离应小于600mm,视线与待检测平面之间的夹角应不小于30°。
4.4.2
检测较大的平面时可借助直角尺、卷尺、卡板等检测工具。当检测部位不利于直接观察时,可使用放大倍数不超过1倍的光学辅助仪器进行检测。
4.4.3参照附录C的比对照片,对铸件表面粗糙度和表面不连续进行比对评定。
