GB8486—87
空腹钢纱门窗检验规则
Inspection rules for hollowsectionsteel screen doors and windows建标
1987-12-18发布
1988-07-01实施
中华人民共和国城乡建设环境保护部发布
W工程建设标准全文信息系统
中华人民共和国国家标准
空腹钢纱门窗检验规则
Inspection rules for hollow sectionsteel screen doors and windows主题内容与适用范围
UDC 691.714.028
GB8486-87

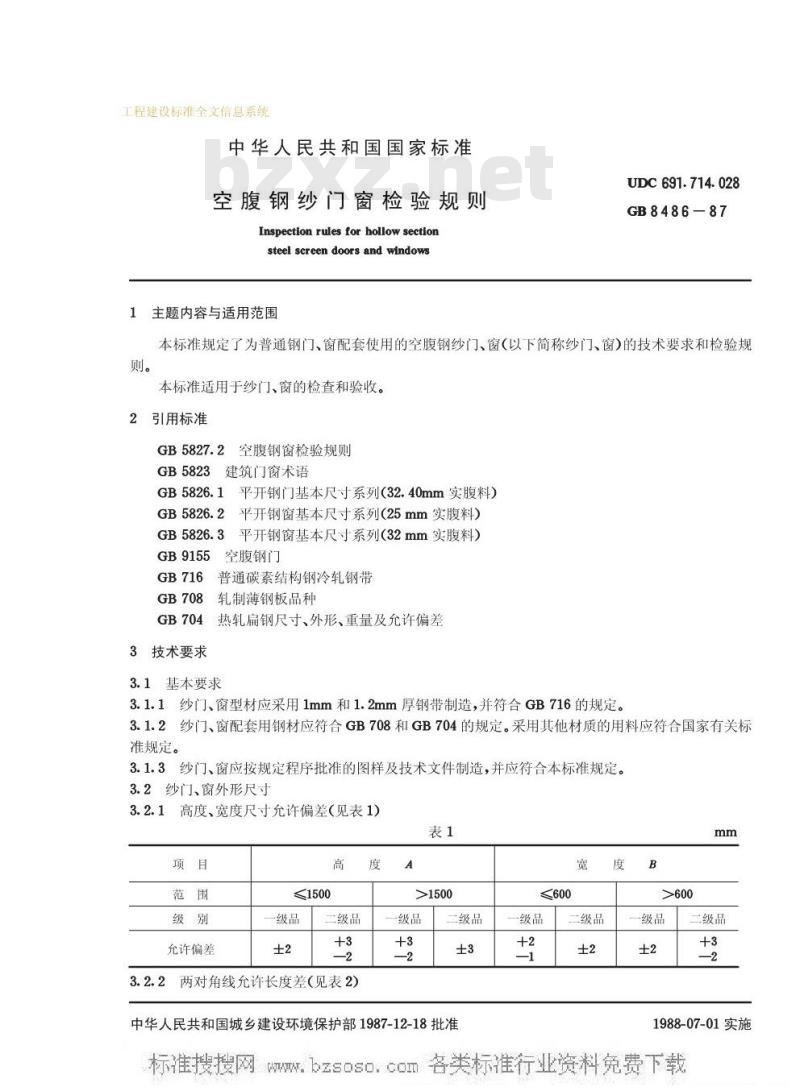

本标准规定了为普通钢门、窗配套使用的空腹钢纱门、窗（以下简称纱门、窗)的技术要求和检验规则。
本标准适用于纱门、窗的检查和验收。引用标准免费标准bzxz.net
GB5827.2空腹钢窗检验规则
GB5823建筑门窗术语
GB5826.1平开钢门基本尺寸系列（32.40mm实腹料）平开钢窗基本尺寸系列（25mm实腹料）GB5826.2
GB5826.3平开钢窗基本尺寸系列（32mm实腹料）空腹钢门
GB9155
普通碳素结构钢冷轧钢带
3技术要求
轧制薄钢板品种
热轧扁钢尺寸、外形、重量及允许偏差3.1基本要求
3.1.1纱门、窗型材应采用1mm和1.2mm厚钢带制造，并符合GB716的规定。3.1.2纱门、窗配套用钢材应符合GB708和GB704的规定。采用其他材质的用料应符合国家有关标准规定。
3.1.3纱门、窗应按规定程序批准的图样及技术文件制造，并应符合本标准规定。3.2纱门、窗外形尺寸
3.2.1高度、宽度尺寸允许偏差（见表1）表1
允许偏差
≤1500
一级品
二级品
2两对角线允许长度差（见表2）度
二级品
中华人民共和国城乡建设环境保护部1987-12-18批准《600
二级品
二级品
1988-07-01实施
：com工程建设标准全文信息系统

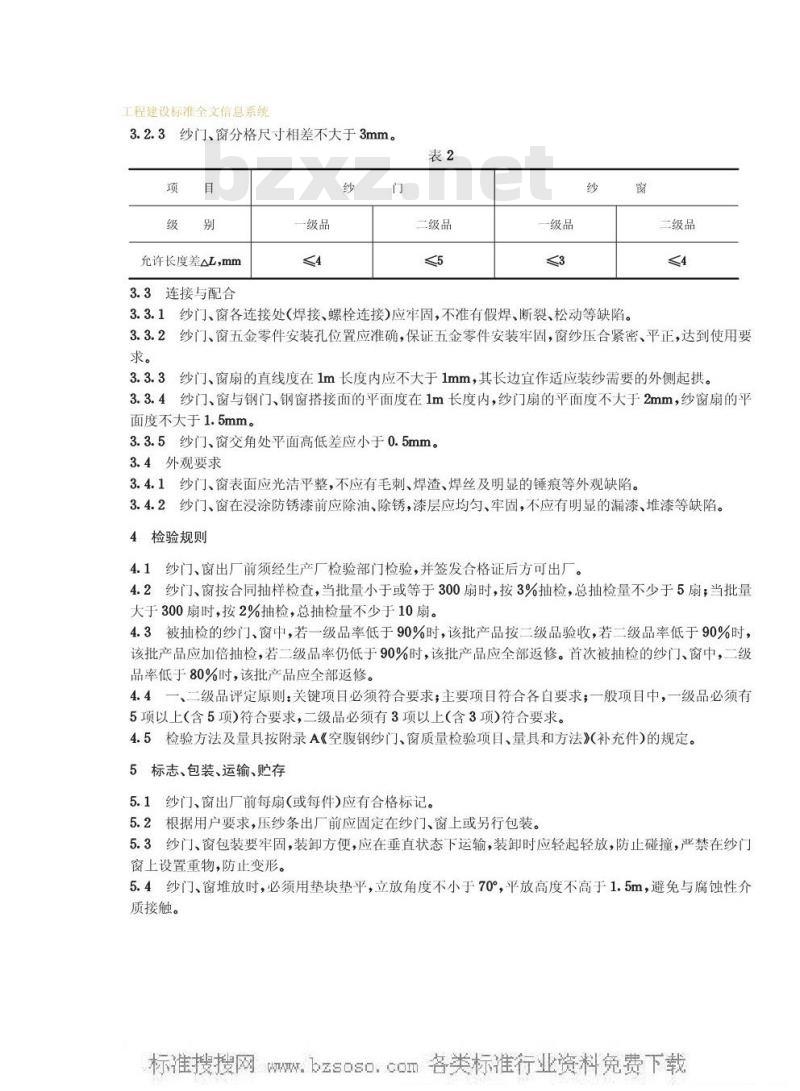

3.2.3纱门、窗分格尺寸相差不大于3mm。项
允许长度差>L,mm
3.3连接与配合
一级品
二级品
一级品
3.3.1纱门、窗各连接处（焊接、螺栓连接)应牢固，不准有假焊、断裂、松动等缺陷。窗
二级品
纱门、窗五金零件安装孔位置应准确，保证五金零件安装牢固，窗纱压合紧密、平正，达到使用要求。
纱门、窗扇的直线度在1m长度内应不大于1mm，其长边宜作适应装纱需要的外侧起拱。纱门、窗与钢门、钢窗搭接面的平面度在1m长度内，纱门扇的平面度不大于2mm，纱窗扇的平3.3.4
面度不大于1.5mm。
3.3.5纱门、窗交角处平面高低差应小于0.5mm。3.4外观要求
3.4.1纱门、窗表面应光洁平整，不应有毛刺、焊渣、焊丝及明显的锤痕等外观缺陷。3.4.2纱门、窗在浸涂防锈漆前应除油、除锈，漆层应均匀、牢固，不应有明显的漏漆、堆漆等缺陷。4检验规则
4.1纱门、窗出厂前须经生产厂检验部门检验，并签发合格证后方可出厂。4.2纱门、窗按合同抽样检查，当批量小于或等于300扇时，按3%抽检，总抽检量不少于5扇；当批量大于300扇时，按2%抽检，总抽检量不少于10扇。4.3被抽检的纱门、窗中，若一级品率低于90%时，该批产品按二级品验收，若二级品率低于90%时，该批产品应加倍抽检，若二级品率仍低于90%时，该批产品应全部返修。首次被抽检的纱门、窗中，二级品率低于80%时，该批产品应全部返修。4.4一、二级品评定原则：关键项目必须符合要求；主要项目符合各自要求；一般项目中，一级品必须有5项以上（含5项）符合要求，二级品必须有3项以上（含3项)符合要求。4.5检验方法及量具按附录A《空腹钢纱门、窗质量检验项目、量具和方法》(补充件)的规定。5标志、包装、运输、购存
5.1纱门、窗出厂前每扇(或每件)应有合格标记。5.2根据用户要求，压纱条出厂前应固定在纱门、窗上或另行包装。5.3纱门、窗包装要牢固，装卸方便，应在垂直状态下运输，装卸时应轻起轻放，防止碰撞，严禁在纱门窗上设置重物，防止变形。
5.4纱门、窗堆放时，必须用垫块垫平，立放角度不小于70，平放高度不高于1.5m，避免与腐蚀性介质接触。
W.bzsosO.coI 工程建设标准全文信息系统
项目分类
关键项目
主要项目
一般项目
附加说明：
本标准中
附录A

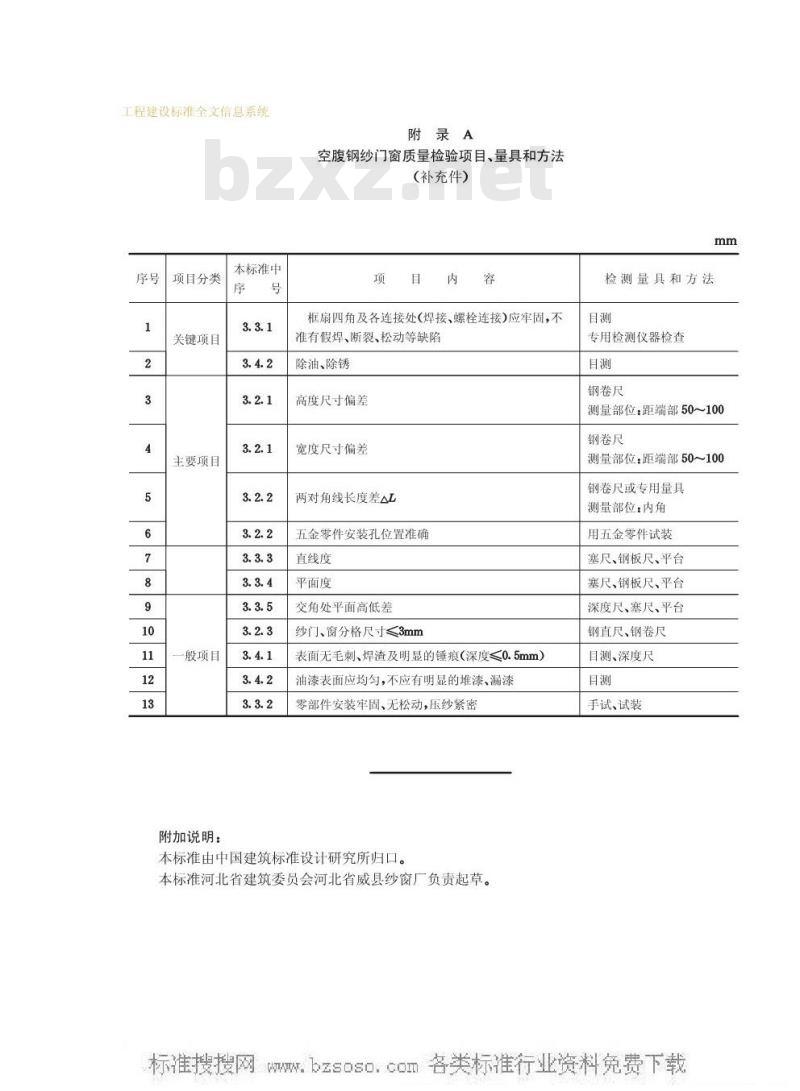

空腹钢纱门窗质量检验项目、量具和方法(补充件）
框扇四角及各连接处(焊接、螺栓连接)应牢固，不准有假焊、断裂、松动等缺陷
除油、除锈
高度尺寸偏差
宽度尺寸偏差
两对角线长度差L
五金零件安装孔位置准确
直线度
平面度
交角处平面高低差
纱门、窗分格尺寸≤3mm
表面无毛刺、焊渣及明显的锤痕（深度≤0.5mm）油漆表面应均匀，不应有明显的堆漆、漏漆零部件安装牢固、无松动，压纱紧密本标准由中国建筑标准设计研究所归口。本标准河北省建筑委员会河北省威县纱窗厂负责起草。mm
检测量具和方法
专用检测仪器检查
钢卷尺
测量部位：距端部50~100
钢卷尺
测量部位：距端部50100
钢卷尺或专用量具
测量部位：内角
用五金零件试装
塞尺、钢板尺、平台
塞尺、钢板尺、平台
深度尺、塞尺、平台
钢直尺、钢卷尺
目测、深度尺
手试、试装
W.
