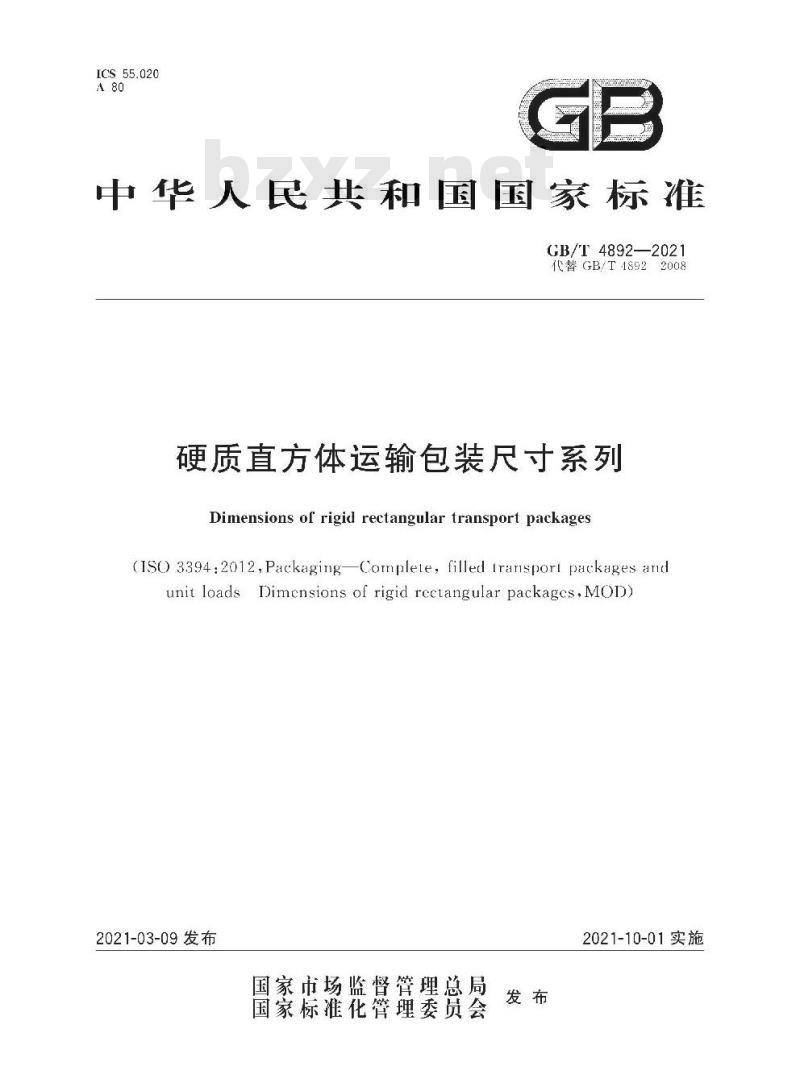

【GB国家标准】 硬质直方体运输包装尺寸系列

GB/T 4892-2021.Dimensions of rigid rectangular transport packages.

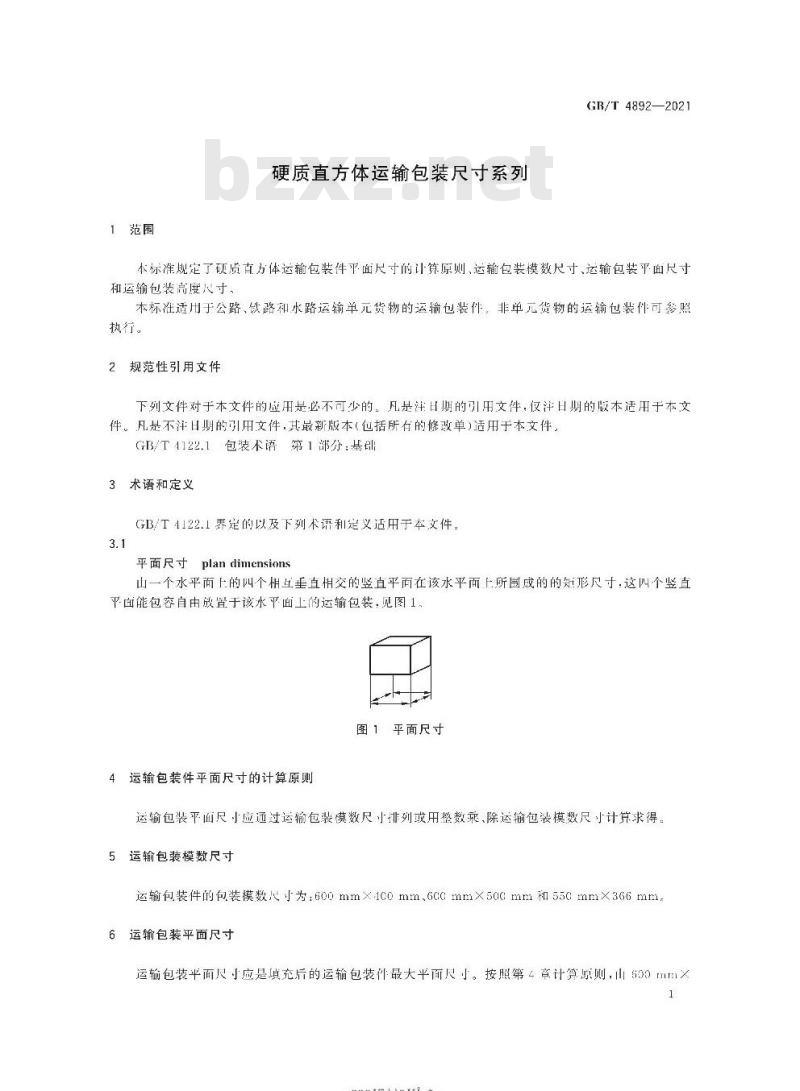

1范围
GB/T 4892规定了硬质直方体运输包装件平面尺寸的计算原则、运输包装模数尺寸、运输包装平面尺寸和运输包装高度尺寸。
GB/T 4892适用于公路、铁路和水路运输单元货物的运输包装件。非单元货物的运输包装件可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4122.1包装术语 第1部分:基础
3术语和定义
GB/T 4122.1界定的以及下列术语和定义适用于本文件。
3.1
平面尺寸 plan dimensions
由一个水平面上的四个相互垂直相交的竖直平面在该水平面上所围成的的矩形尺寸,这四个竖直平面能包容自由放置于该水平面上的运输包装,见图1。
4运输包装件平面尺寸的计算原则
运输包装平面尺寸应通过运输包装模数尺寸排列或用整数乘、除运输包装模数尺寸计算求得。
5运输包装模数尺寸
运输包装件的包装模数尺寸为:600mmX400mm、600mmX500mm和550mmX366mm。
6运输包装平面尺寸
运输包装平面尺寸应是填充后的运输包装件最大平面尺寸。按照第4章计算原则,由600 mmX400mm包装模数尺寸形成1200mmX800mm和1200mmX1000mm单元货物的运输包装平面尺寸见表1,其排列方式见图2;由600 mmX 500 mm包装模数尺寸排列或计算形成1 200 mmX1 000 mm单元货物的运输包装平面尺寸见表1,其排列方式见图3;由550 mmX366 mm包装模数尺寸计算形成1100 mmX1 100 mm单元货物的运输包装平面尺寸见表1,其排列方式见图4。
