【DL电力标准】 可逆式水轮发电机组及其附属设备出厂检验导则

DL/T 1760-2017.Guide for witness check of reversible hydropower unit and auxiliaries.

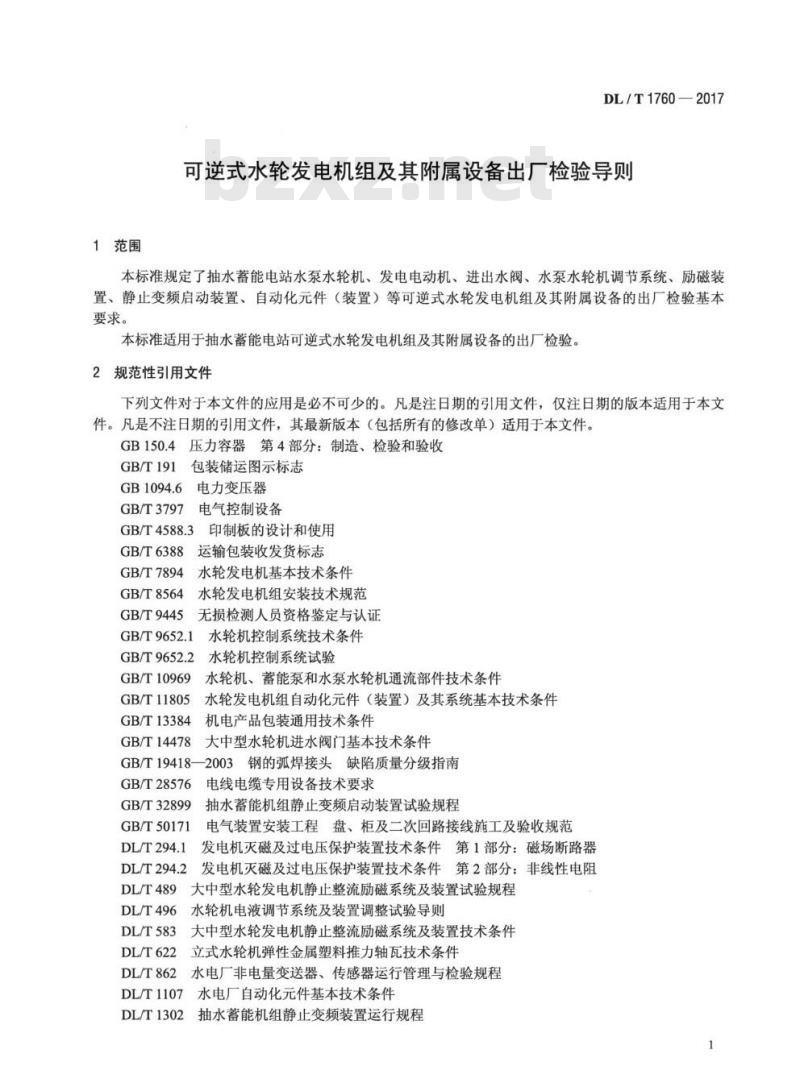

1范围
DL/T 1760规定了抽水蓄能电站水泵水轮机、发电电动机、进出水阀、水泵水轮机调节系统、励磁装置、静止变频启动装置、自动化元件(装置)等可逆式水轮发电机组及其附属设备的出厂检验基本要求。
DL/T 1760适用于抽水蓄能电站可逆式水轮发电机组及其附属设备的出厂检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 150.4压力容器第4 部分:制造、检验和验收
GB/T 191包装储运 图示标志
GB 1094.6电力变压器
GB/T 3797电 气控制设备
GB/T 4588.3印制板的设计 和使用
GB/T 6388运输包装收发 货标志
GB/T 7894水轮发 电机基本技术条件
GB/T 8564水轮发 电机组安装技术规范
GB/T 9445无损检测人 员资格鉴定与认证
GB/T 9652.1水轮机控制系统技术条件
GB/T 9652.2水轮 机控制系统试验
GB/T 10969水轮机、 蓄能泵和水泵水轮机通流部件技术条件
GB/T 11805水轮发 电机组自动化元件(装置)及其系统基本技术条件
GB/T 13384机电产 品包装通用技术条件

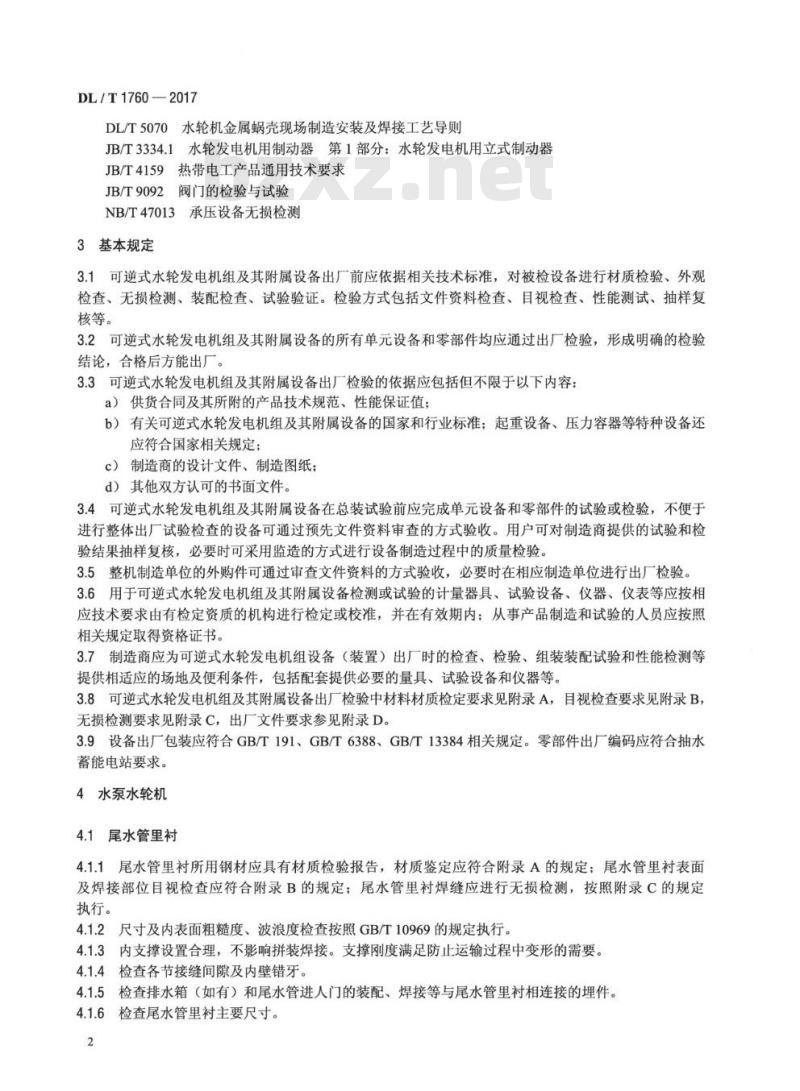

3基本规定
3.1可 逆式水轮发电机组及其附属设备出厂前应依据相关技术标准，对被检设备进行材质检验、外观检查、无损检测、装配检查、试验验证。检验方式包括文件资料检查、目视检查、性能测试、抽样复核等。
3.2可逆式水轮发电机组及其附属设备的所有单元设备和零部件均应通过出厂检验，形成明确的检验结论，合格后方能出厂。
3.3可 逆式水轮发电机组及其附属设备出厂检验的依据应包括但不限于以下内容:
a)供货合同及其所附的产品技术规范、性能保证值;
b)有关可逆式水轮发电机组及其附属设备的国家和行业标准;起重设备、压力容器等特种设备还应符合国家相关规定;
c)制造商的设计文件、制造图纸;
d)其他双方认可的书面文件。
