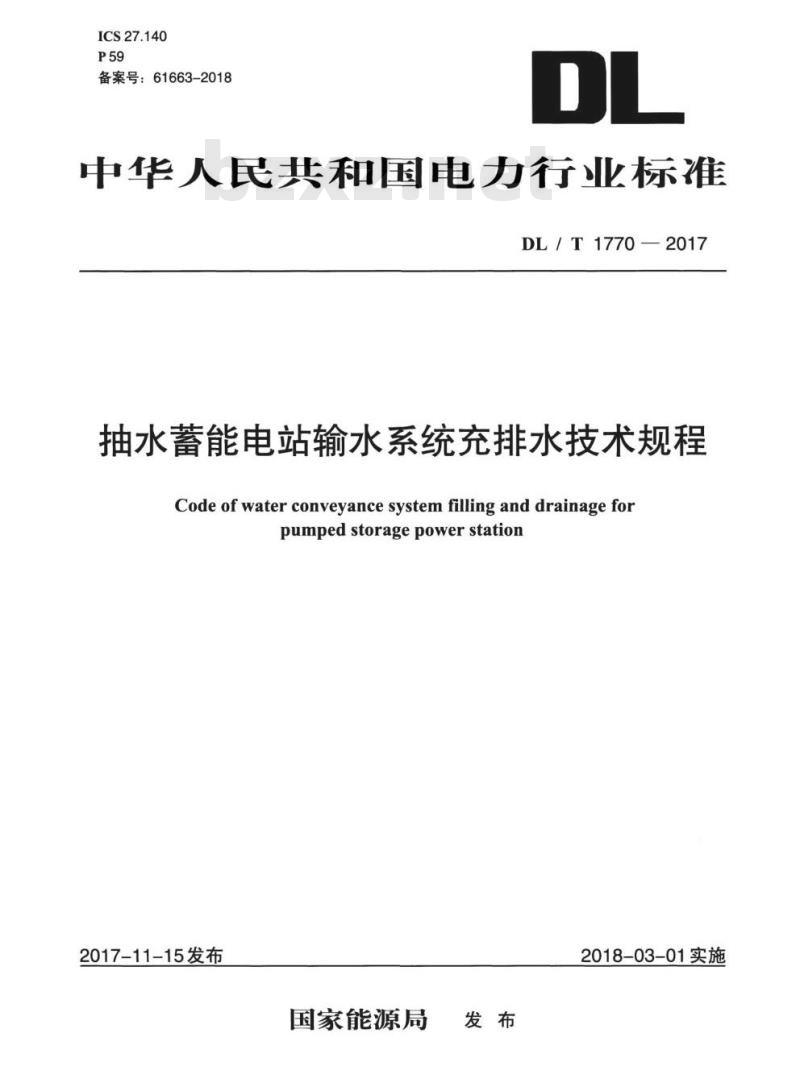

【DL电力标准】 抽水蓄能电站输水系统充排水技术规程

DL/T 1770-2017.Code of water conveyance system flling and drainage for pumped storage power station.

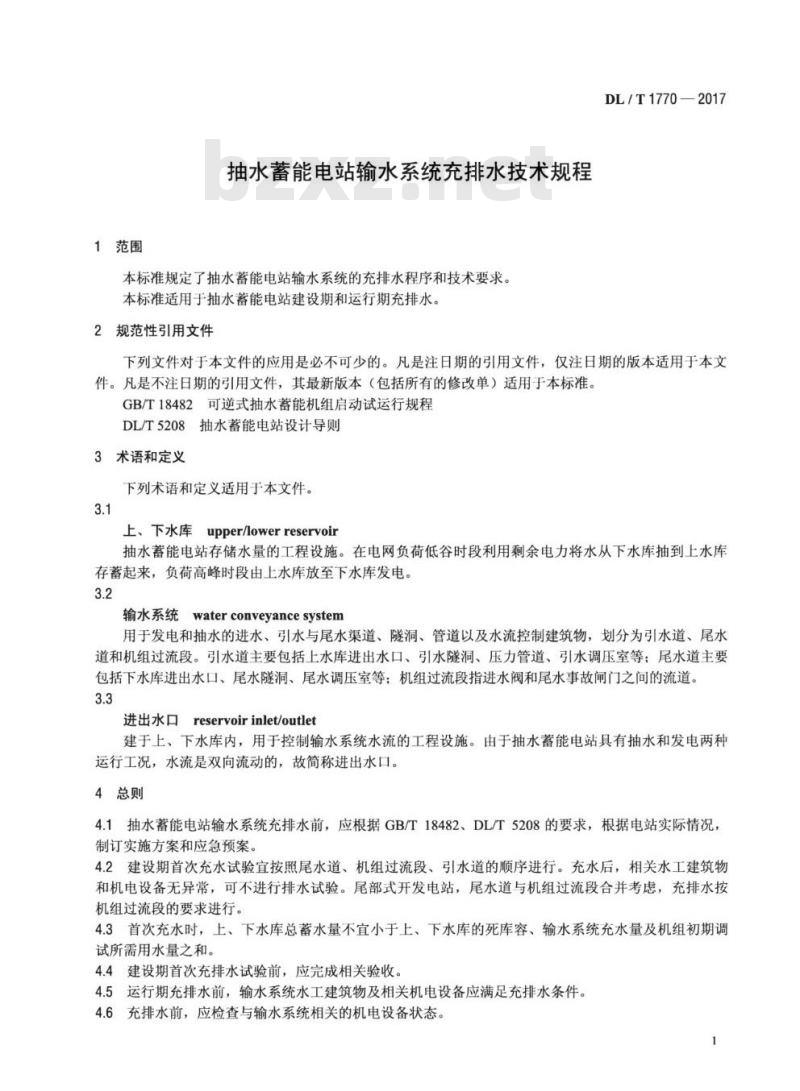

1范围
DL/T 1770规定了抽水蓄能电站输水系统的充排水程序和技术要求。
DL/T 1770适用于抽水蓄能电站建设期和运行期充排水。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注8期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 18482可逆式抽水蓄能机组启动试运行规程
DL/T5208抽水蓄能电站设计导则
3术语和定义
下列术语和定义适用于本文件。
3.1上、下水库upper/lower reservoir
抽水蓄能电站存储水量的工程设施。在电网负荷低谷时段利用剩余电力将水从下水库抽到上水库存蓄起来，负荷高峰时段由.上水库放至下水库发电。
3.2输水系统water conveyance system
用于发电和抽水的进水、引水与尾水渠道、隧洞、管道以及水流控制建筑物，划分为引水道、尾水道和机组过流段。引水道主要包括上水库进出水口、引水隧洞、压力管道、引水调压室等;尾水道主要包括下水库进出水口、尾水隧洞、尾水调压室等;机组过流段指进水阀和尾水事故闸门之间的流道。
3.3进出水口reservoir inlet/outlet
建于上、下水库内，用于控制输水系统水流的工程设施。由于抽水蓄能电站具有抽水和发电两种运行工况，水流是双向流动的，故简称进出水口。
4总则
4.1抽水蓄 能电站输水系统充排水前，应根据GB/T 18482. DL/T 5208的要求，根据电站实际情况, 制订实施方案和应急预案。
4.2建设期 首次充水试验宜按照尾水道、机组过流段、引水道的顺序进行。充水后，相关水工建筑物和机电设备无异常，可不进行排水试验。尾部式开发电站，尾水道与机组过流段合并考虑，充排水按机组过流段的要求进行。
